Microscopio metallografico invertito MAGUS Metal V700 BD - MAGUS

Il Microscopio metallografico MAGUS Metal V700 BD è un microscopio metallografico invertito: ciò significa che il revolver portaobiettivi è posizionato al di sotto del campione e che le osservazioni sono effettuate in luce riflessa. Tecniche di microscopia disponibili: campo chiaro, campo oscuro o con luce polarizzata. Questo microscopio è usato per l’esame di metalli, leghe, materiali semiconduttori e altri materiali non trasparenti di grandi dimensioni e peso fino a 2 kg. È largamente impiegato in impianti industriali, fabbriche, laboratori di controllo qualità nonché università e centri di ricerca.

Ottiche

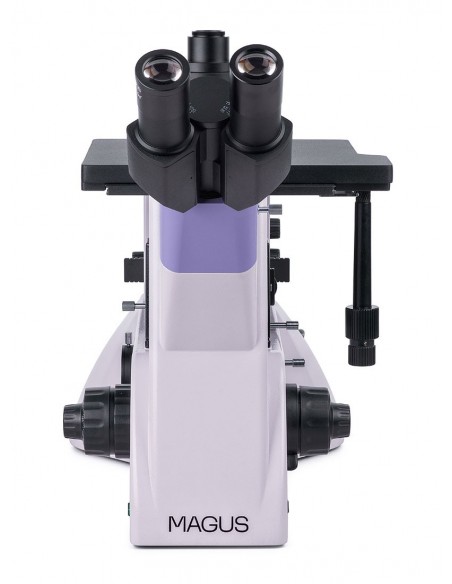

Il design del microscopio permetter di assemblare la testata in direzione normale oppure ruotandola di 180°. È possibile installare una fotocamera digitale e un monitor: la testata del microscopio è dotata di tubo trinoculare ed è presente una porta laterale per fotocamera sul telaio. In entrambi i cammini ottici è presente un beam splitter: con rapporto 50:50 e 100:0 per la testata del microscopio, 100:0 e 0:100 per il telaio.

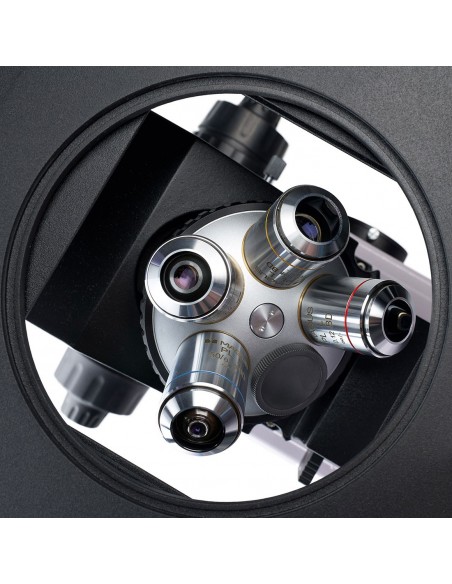

Un revolver portaobiettivi per 5 obiettivi è posizionato al di sotto del campione da osservare. Sono presenti 4 slot per installare gli obiettivi inclusi nella confezione e un ulteriore slot per un obiettivo aggiuntivo. Tutti gli obiettivi per questo microscopio sono etichettati come BD, cioè specificatamente progettati per microscopia sia in campo chiaro che in campo oscuro, e hanno una lunga distanza di lavoro.

Illuminazione

Sorgente luminosa: lampada alogena da 50 W. La luce calda riduce l’affaticamento degli occhi ed è ideale per lunghe ore passate a lavorare al microscopio. Grazie alla potente illuminazione, si ottengono immagini nitide e ricche di dettagli usando qualsiasi tecnica di microscopia e qualsiasi obiettivo. La sorgente luminosa può essere centrata lungo i tre assi e l’illuminazione di Köhler può essere regolata tramite i diaframmi di campo e di apertura. Il sistema di illuminazione per osservazioni in luce riflessa comprende anche un dispositivo di polarizzazione e la necessaria strumentazione per microscopia in campo oscuro.

Tavolino e meccanismo di messa a fuoco

Al centro del tavolino è posizionata una piastra rotonda e girevole. Possono essere usate piastre diverse, a seconda dell’osservazione che si desidera effettuare: differiscono tra loro per il diametro del foro: 10 mm, 20 mm o 30 mm. Dopo aver posizionato il campione sul tavolino, è possibile fissarlo con un sistema di supporto. Il campione si sposta in modo solidale al tavolino in due direzioni: lungo l’asse X e lungo l’asse Y. I meccanismi di messa a fuoco grossolana (con vite macrometrica dotata di manopola di fissaggio e regolazione della tensione) e fine servono per la regolazione della nitidezza. Le manopole coassiali per la messa a fuoco grossolana e fine (vite macro- e micrometrica) sono posizionate su entrambi i lati in modo da poter appoggiare le mani sul tavolo durante l’uso del microscopio, senza doverle tenere a mezz’aria per regolare lo strumento.

Accessori

Aggiungendo ulteriori accessori al microscopio MAGUS Metal V700 BD è possibile aumentarne le prestazioni. La gamma di accessori comprende oculari, obiettivi per campo oscuro e campo chiaro con lunga distanza di lavoro, fotocamere digitali e vetrini di calibrazione.

Caratteristiche chiave:

• Tavolino con piastra rotonda e fori da 10 mm, 20 mm e 30 mm; adatto all’esame di campioni grandi e pesanti
• Tecniche di microscopia in campo chiaro, in campo oscuro o con luce polarizzata
• Possibilità di ruotare la testata del microscopio di 180° durante l’installazione
• Due opzioni per l’alloggiamento della fotocamera digitale e l’installazione di un monitor: il tubo trinoculare e la porta laterale per la fotocamera; beam splitter: 100:0 e 0:100 nel telaio del microscopio, 50:50 e 100:0 nella testata trinoculare
• Potente illuminazione con lampada alogena (50 W) per osservazioni confortevoli usando tecniche in campo oscuro, controllo della luminosità, illuminazione di Köhler, filtri colorati e sorgente di luce che può essere centrata su tre assi
• Accessori optional per migliorare le prestazioni del microscopio

La confezione contiene:

• Stativo con ingresso di alimentazione, meccanismo di messa a fuoco, tavolino e revolver portaobiettivi
• Illuminatore per osservazioni in luce riflessa con alloggiamento per lampadina
• Testata trinoculare
• Obiettivo planacromatico all’infinito: PL L5x/0,12 BD WD 9,7 mm
• Obiettivo planacromatico all’infinito: PL L10x/0,25 BD WD 9,3 mm
• Obiettivo planacromatico all’infinito: PL L20x/0,40 BD WD 7,2 mm
• Obiettivo planacromatico all’infinito: PL L50х/0,70 BD WD 2,5 mm
• Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
• Adattatore C-mount 1x
• Chiave a brugola
• Cavo di alimentazione per rete AC
• Copertura antipolvere
• Manuale utente e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con scala graduata
• Oculare 12,5x/14 mm (2 pz.)
• Oculare 15x/15 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 25x/9 mm (2 pz.)
• Obiettivo planacromatico all’infinito: PL L40x/0,60 BD WD 3,0 mm
• Obiettivo planacromatico all’infinito: PL L60x/0,70 BD WD: 1,9 mm
• Obiettivo planacromatico all’infinito: PL L80x/0,80 BD WD: 0,8 mm
• Obiettivo planacromatico all’infinito: PL L100х/0,85 (a secco) BD WD: 0,4 mm
• Fotocamera digitale
• Vetrino di calibrazione
