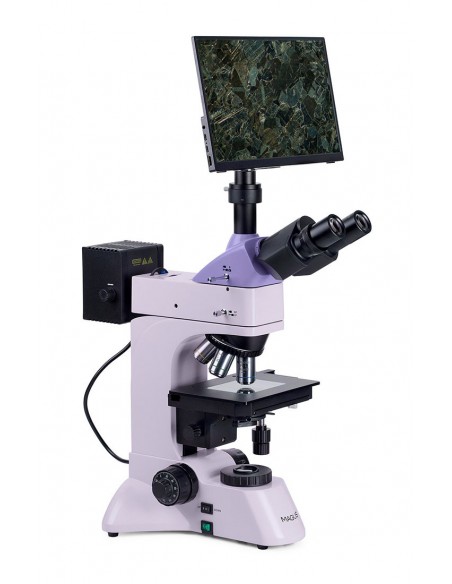

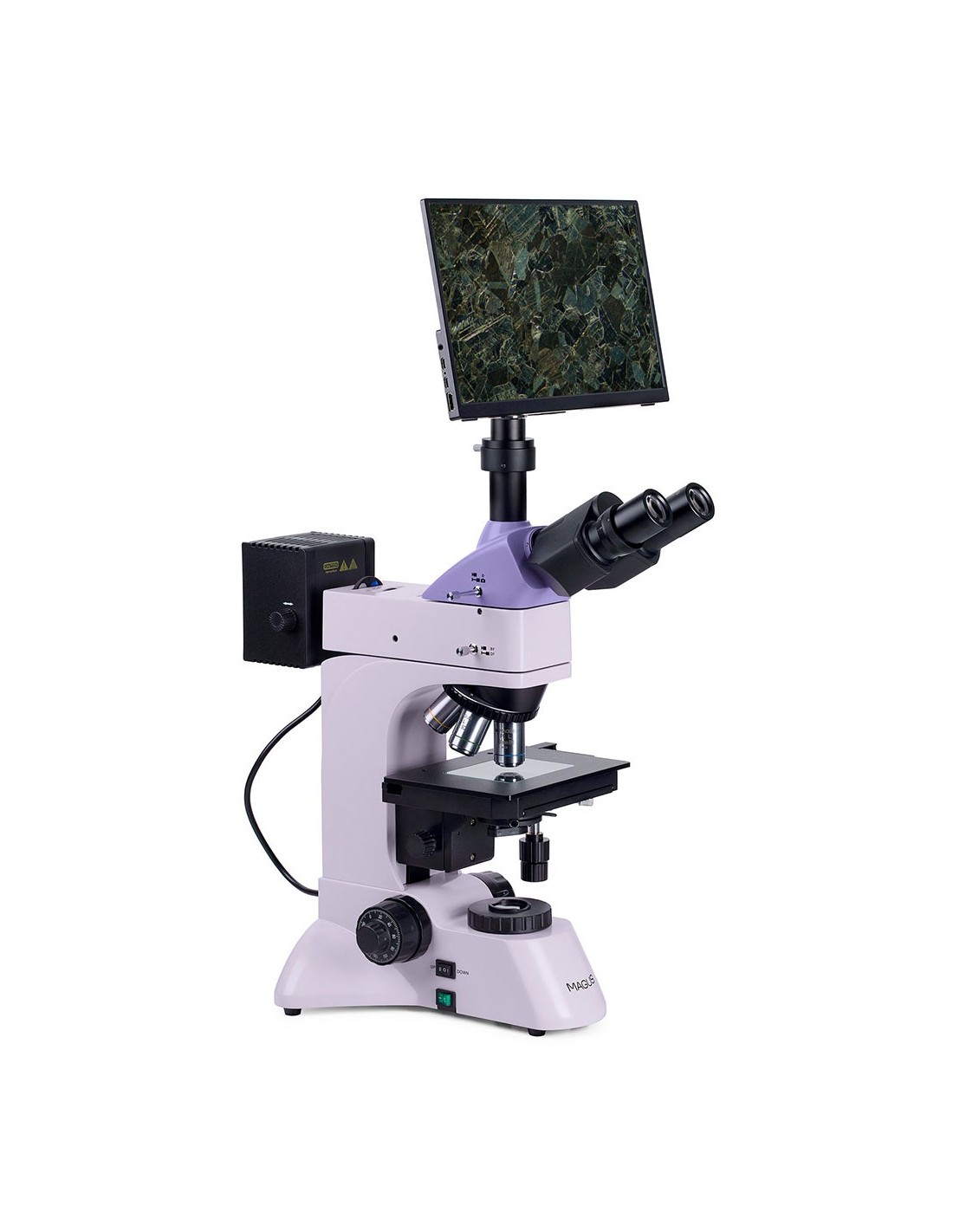

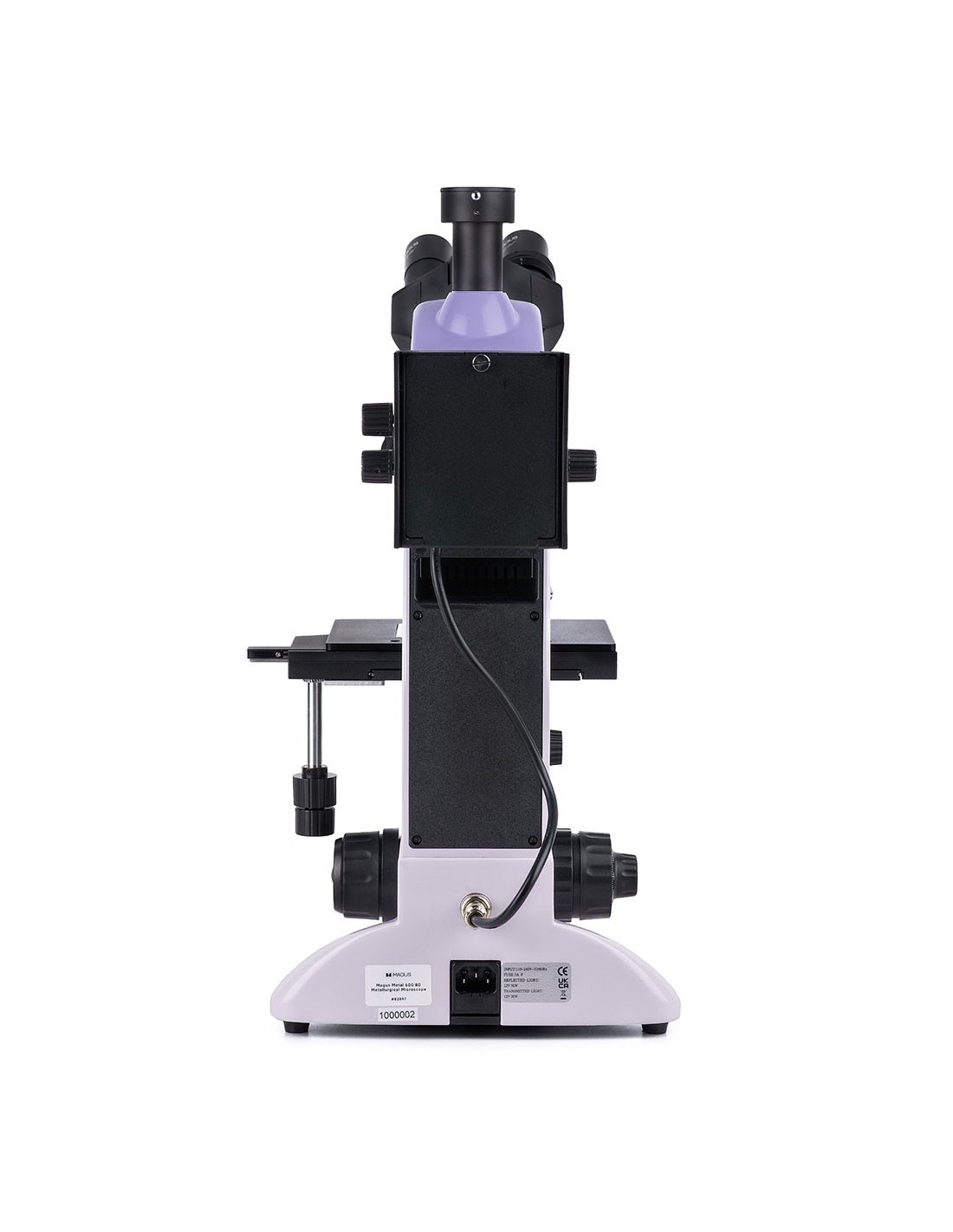

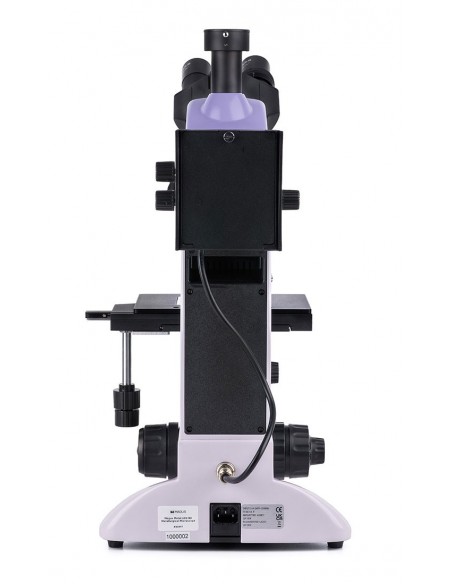

Il microscopio metallografico digitale MAGUS Metal D600 BD LCD è progettato per lo studio di oggetti in luce riflessa tramite le tecniche di microscopia in campo chiaro, scuro e polarizzazione. Il microscopio è utilizzato per esaminare campioni di metallo e semiconduttori, oltre che altri campioni lucidati e piani ad alta capacità riflettente. La tecnica a luce trasmessa permette l’esame di campioni traslucidi quali pellicole sottili e particelle bloccate sui filtri. È possibile utilizzare il microscopio nei settori di ingegneria meccanica e metallurgica, nei laboratori di ingegneria e di controllo qualità e nelle politecnici.
Fotocamera digitale

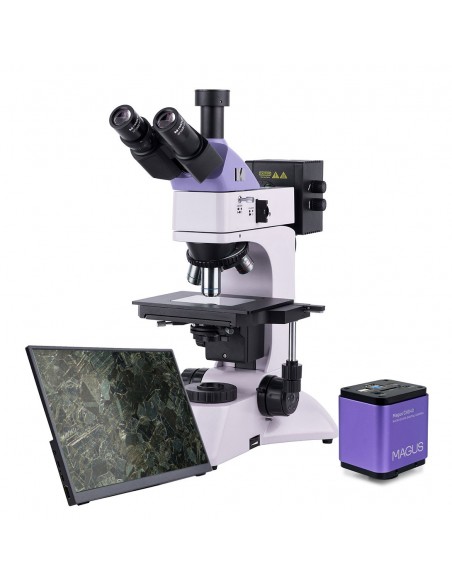

MAGUS CHD40 è una fotocamera digitale HDMI con tre interfacce video e passaggio automatico tra Full HD e 4K in base alla risoluzione del monitor.
La fotocamera è dotata di un sensore 8 MP e produce immagini realistiche ad una risoluzione 4K (3840x2160 px) quando connessa tramite HDMI o USB 3.0. Quando connessa tramite Wi-Fi, la qualità dell’immagine è Full HD (1920x1080 px).
La fotocamera utilizza un’interfaccia HDMI per connettersi direttamente a TV, monitor o proiettore. In questo modo, la fotocamera opera autonomamente senza una connessione a un PC. L’interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. È possibile connetterla la fotocamera a un PC tramite Wi-Fi o USB 3.0. Il video è registrato a 30 fps.
La fotocamera combina un’alta velocità FPS e un’elevata larghezza di banda HDMI. I video si presentano quindi brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l’immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l’oggetto in movimento è visualizzato senza ritardi.
Monitor
l monitor MAGUS MCD40 è progettato per utilizzare un sistema di visualizzazione del microscopio MAGUS.
È connesso a una fotocamera montata sul microscopio per visualizzare immagini in tempo reale. Supporta fotocamere con connessione HDMI e risoluzione 4K.
Lo schermo è da 13,3 pollici. La matrice IPS offre immagini luminose con ampi angoli di visualizzazione. Se si guarda al display lateralmente la riproduzione del colore non è distorta.
È possibile posizionare il display su un tavolo o mensola tramite un supporto pieghevole oppure installarlo direttamente sulla fotocamera o base del microscopio.

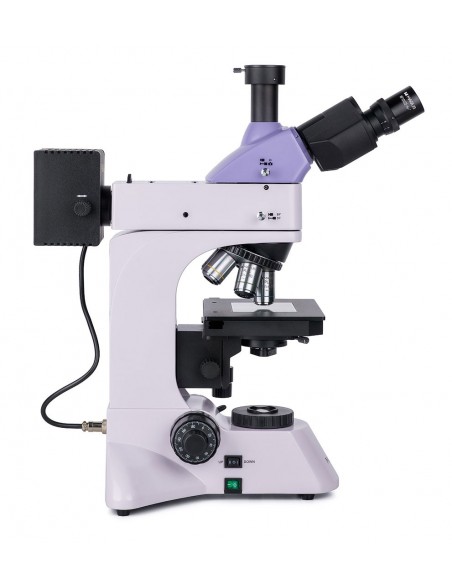

Ottiche

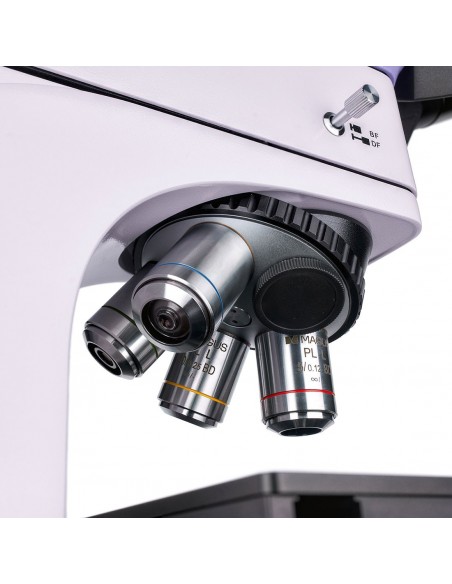

La testata trinoculare è dotata di un tubo trinoculare per l’alloggiamento di una fotocamera digitale. Il divisore di raggio dirige la luce sulla fotocamera, su due posizioni: 100:0 e 0:100. Il fascio di luce raggiunge l’oculare o il tubo trinoculare. Ghiera di regolazione diottrica sull’oculare sinistro.
L’ingrandimento del microscopio nella configurazione base è 50–400x. Eventuali obiettivi e oculari aggiuntivi aumenteranno la gamma di ingrandimenti. Il microscopio utilizza obiettivi planacromatici con una lunga distanza di lavoro adatti per tecniche di microscopia in campo chiaro e scuro. Sono presenti cinque slot nel revolver portaobiettivi per montare gli obiettivi. Quattro obiettivi sono inclusi e uno è opzionale. Il revolver portaobiettivi è orientato verso l’interno dello strumento, in modo che l’utente possa vedere quale obiettivo è inserito nel cammino ottico.
Illuminazione
L’illuminazione utilizza lampade alogene a luce calda che non affaticano l’occhio durante osservazioni durature. L’illuminatore a luce trasmessa ha una potenza pari a 30 W e quello a luce riflessa pari a 50 W, che garantisce una comoda osservazione tramite microscopia a campo scuro.
Il sistema di illuminazione a luce riflessa contiene: un dispositivo a campo scuro, dispositivo di polarizzazione, campo centrabile e diaframmi di apertura per il metodo di illuminazione Köhler e filtri colorati. È possibile inoltre centrare la sorgente luminosa.
Il sistema di illuminazione a luce trasmessa include: un condensatore con una lente ribaltabile per obiettivi a basso ingrandimento, un’apertura e un diaframma di campo per il metodo Köhler.
Tavolino e meccanismo di messa a fuoco
Il campione si muove assieme al tavolino lungo i due assi. L’altezza del campione esaminato non deve superare i 20 mm. Il tavolino presenta un vetrino trasparente per l’osservazione di campioni traslucidi.
La messa a fuoco è regolata per mezzo di manopole di messa a fuoco grossolana e fine che si trovano da entrambi i lati nella parte inferiore del microscopio, permettendo così all’osservatore di mettere liberamente le mani sul tavolo anziché tenerle in aria. Il meccanismo di messa a fuoco grossolana prevede una manopola di blocco a destra e una di regolazione della tensione a sinistra.
Accessori
La gamma di accessori compatibili con il microscopio MAGUS Metal 600 BD include: obiettivi con una lunga distanza per osservazioni in campo scuro e chiaro, oculari, vetrini di calibrazione e fotocamere digitale.
Caratteristiche chiave del microscopio:
- Osservazioni di campioni piani opachi e lucidati fino a 20 mm in luce riflessa tramite le tecniche di microscopia in campo scuro, chiaro e polarizzazione
- Osservazioni di campioni traslucidi in luce trasmessa
- Tubo trinoculare per il montaggio di una fotocamera digitale e un divisore di raggio con due posizioni (100:0 and 0:100)
- Obiettivi planacromatici con una lunga distanza di lavoro. L’acronimo BD significa che è adatto per tecniche in campo scuro e chiaro
- Illuminatore di luce trasmessa con lampada alogena da 30 W e illuminatore di luce riflessa con lampada alogena da 50 W che permettono una comoda osservazione al microscopio in campo scuro
- Illuminazione Köhler (luce riflessa) con l’opzione di centrare la sorgente luminosa, diaframmi di apertura e di campo, filtri colorati
- Illuminazione Köhler (luce trasmessa) con condensatore Abbe centrabile e regolabile in altezza, lenti del condensatore ribaltabili per obiettivi a basso ingrandimento
- Ampia gamma di oculari e obiettivi totalmente compatibili
Caratteristiche chiave della fotocamera:
- La fotocamera funziona in autonomia senza una connessione a un PC tramite interfaccia HDMI. È possibile connettersi a un PC tramite Wi-Fi e interfaccia USB 3.0
- Passaggio automatico tra 4K e Full HD in base alla risoluzione del monitor
- 30 fps per l’osservazione di oggetti in movimento, registrazioni video, e spostamento del campione senza ritardi né scatti
- Il sensore CMOS SONY Exmor/ Starvis retroilluminato a colori offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminosa e con colori saturi.
- Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolari
La confezione contiene:
- Fotocamera digitale MAGUS CHD40 (fotocamera digitale, cavo HDMI (1,5 m), cavo USB 3.0 (1,5 m), mouse con USB, scheda di memoria SD da 32 GB, adattatore USB Wi-Fi (2 pz), adattatore di alimentazione AC da 12 V/1 A (Euro), CD di installazione con driver e software, manuale utente e certificato di garanzia)
- Monitor LCD MAGUS MCD40
- Base con ingresso di alimentazione, sorgente luminosa a luce trasmessa e condensatore, meccanismo di messo a fuoco, tavolino e revolver portaobiettivi
- Illuminatore per osservazioni in luce riflessa con alloggiamento per lampadina
- Testata trinoculare
- Obiettivo planacromatico all’infinito: PL L5x/0,12 BD WD 9,7 mm
- Obiettivo planacromatico all’infinito: PL L10x/0,25 BD WD 9,3 mm
- Obiettivo planacromatico all’infinito: PL L20x/0,40 BD WD 7,2 mm
- Obiettivo planacromatico all’infinito: PL L40x/0,60 BD WD 3,0 mm
- Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
- Piastra del tavolino trasparente
- Adattatore C-mount 1x
- Chiave a brugola
- Cavo di alimentazione per rete AC
- Cavo di alimentazione illuminatore per luce riflessa
- Copertura antipolvere
- Manuale utente e certificato di garanzia
Disponibili su richiesta:
- Oculare 10x/22 mm con scala graduata
- Oculare 12,5x/14 mm (2 pz.)
- Oculare 15x/15 mm (2 pz.)
- Oculare 20x/12 mm (2 pz.)
- Oculare 25x/9 mm (2 pz.)
- Obiettivo planacromatico all’infinito: PL L50х/0,70 BD WD 2,5 mm
- Obiettivo planacromatico all’infinito: PL L60x/0,70 BD WD: 1,9 mm
- Obiettivo planacromatico all’infinito: PL L80x/0,80 BD WD: 0,8 mm
- Obiettivo planacromatico all’infinito: PL L100х/0,85 (a secco) BD WD: 0,4 mm
- Vetrino di calibrazione
| Marchio | MAGUS |
| Garanzia | 5 лет |
| EAN | 5905555018317 |
| Dimensione confezione (LxPxH) | 35x30x75 cm |
| Peso spedizione | 17.25 kg |
| Delimitatore | Microscopio metallografico MAGUS Metal 600 BD |
| Tipo | luce/ottico, metallografico |
| Testata | trinoculare |
| Tubo verticale | Siedentopf |
| Angolo di inclinazione della testata | 30° |
| Ingrandimento, x | 50–400 base (*opzionale: 50–1000/1250/1500/2000/2500) |
| Range di ingrandimento | da 200x a 800x |
| Diametro tubo oculare, mm | 30 |
| Oculari | 10х/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Obiettivi | planacromatico all’infinito: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L40x/0,60 BD; altezza parfocale 45 mm (*opzionale: PL L50x/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (a secco)) |
| Revolver portaobiettivi | per 5 obiettivi |
| Distanza di lavoro, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Distanza interpupillare, mm | 48 — 75 |
| Tavolino, mm | 210x140 |
| Range di movimento del tavolino, mm | 75/50 |
| Caratteristiche tavolino | tavolino meccanico a due assi, con un vetrino |
| Regolazione diottrica dell’oculare, diottrie | ±5 (sul barilotto sinistro) |
| Condensatore | luce trasmessa: centrabile e condensatore Abbe regolabile in altezza, NA 1,25, diaframma di apertura e lenti ribaltabili regolabili, con viti di fissaggio |
| Diaframma | luce trasmessa e riflessa: apertura integrata e diaframmi di campo |
| Fuoco | coassiale, messa a fuoco grossolana (25 mm, con manopola di fissaggio e manopola di regolazione della tensione) e messa a fuoco fine (0,002 mm) |
| Illuminazione | alogena |
| Regolazione della luminosità | yes |
| Alimentazione | 220±22 V, 50 Hz, rete AC |
| Filtri ottici | verde, blu, giallo, satinato |
| Range temperature di funzionamento, °C | 5 — 35 |
| Elementi extra | analizzatore integrato e polarizzatore removibile, dispositivo a campo scuro |
| Livello utente | utenti esperti, professionisti |
| Livello di difficoltà assemblaggio e installazione | complicato |
| Applicazione | metallografico |
| Posizione illuminazione | doppia |
| Metodo di ricerca | campo chiaro, campo scuro, luce polarizzata |
| Set con astuccio/custodia/borsa | copertura anti polvere |
| Peso, kg | 11 |
| === Delimitatore === | Fotocamera digitale |
| Sensore | Sony Exmor/Starvis CMOS |
| A colori/monocromatico | a colori |
| Megapixel | 8 |
| Risoluzione massima, px | 3840x2160 |
| Dimensione sensore | 1/1,2'' (11,14x6,26 mm) |
| Dimensione pixel, µm | 2.9x2.9 |
| Connettori di interfaccia | Wi-Fi, HDMI 1,4, USB 3.0 |
| Scheda di memoria | SD fino a 32 GB |
| Possibilità di connettere equipaggiamento aggiuntivo | mouse con USB, chiavetta (USB), adattatore Wi-Fi (USB) |
| Sensibilità alla luce | 1028 mV con 1/30 s |
| Rapporto segnale/rumore | 0,13 mV con 1/30 s |
| Tempo di esposizione | 0,14 ms – 1000 ms |
| Registrazione video | yes |
| Frequenza dei fotogrammi, fps@risoluzione | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Luogo di installazione | tubo trinoculare, tubo ottico anziché oculare |
| Formato immagine | *.jpg, *.tif |
| Formato video | *.h264/*.h265, *.mp4 |
| Range spettrale, nm | 380-650 (filtro IR integrato) |
| Tipo di otturatore | ERS (otturatore elettronico a tendina) |
| Software | HDMI: integrato; USB: MAGUS View |
| Requisiti di sistema | Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 4 GB di RAM, porta USB 2.0, RJ45, CD-ROM, schermo da 19" o più grande |
| Tipo di montatura | passo C |
| Corpo | lega di alluminio di CNC |
| Alimentazione fotocamera | adattatore DC 12 V, 1 A |
| Specifiche dell’adattatore di alimentazione DC | ingresso: tensione AC 100–240 V, 50/60 Hz, uscita: tensione DC 12 V/1 A |
| Range temperature di funzionamento fotocamera, °C | -10 — 50 |
| Intervallo operativo di umidità, % | 30 — 80 |
| === Delimitatore === | Monitor |
| Tipo di matrice | IPS |
| Diagonale display, pollici | 13.3 |
| Risoluzione display, px | 3840x2160 (4K) |
| Formato | 16:9 |
| Luminosità, cd/m² | 400 |
| Numero di colori visualizzati | 16,7 m |
| Contrasto | 1000:1 |
| Angolo di visualizzazione orizzontale/verticale, ° | 178/178 |
| Dimensioni dell’area visibile dello schermo (LxA), mm | 295x165 |
| Passo dei pixel (LxA), mm | 0,154x0,154 |
| Frequenza della sorgente ottica, Hz | 60 |
| Retroilluminazione del tipo di matrice | LED |
| Durata retroilluminazione LED, h | 50000 |
| Interfaccia | HDMI |
| Range temperature di funzionamento, °C | -15 — 55 |
| Intervallo operativo di umidità, % | 10 — 90 |
| Alimentazione | AC 110–220 V, DC 5–12 V/1 A (Tipo C) |
| Consumo energetico, W | 12 (max.) |
