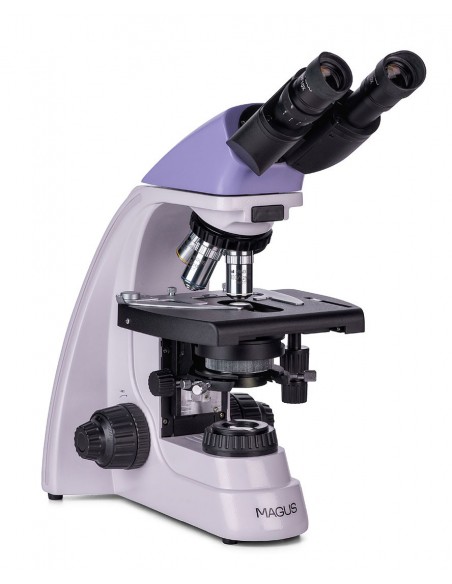

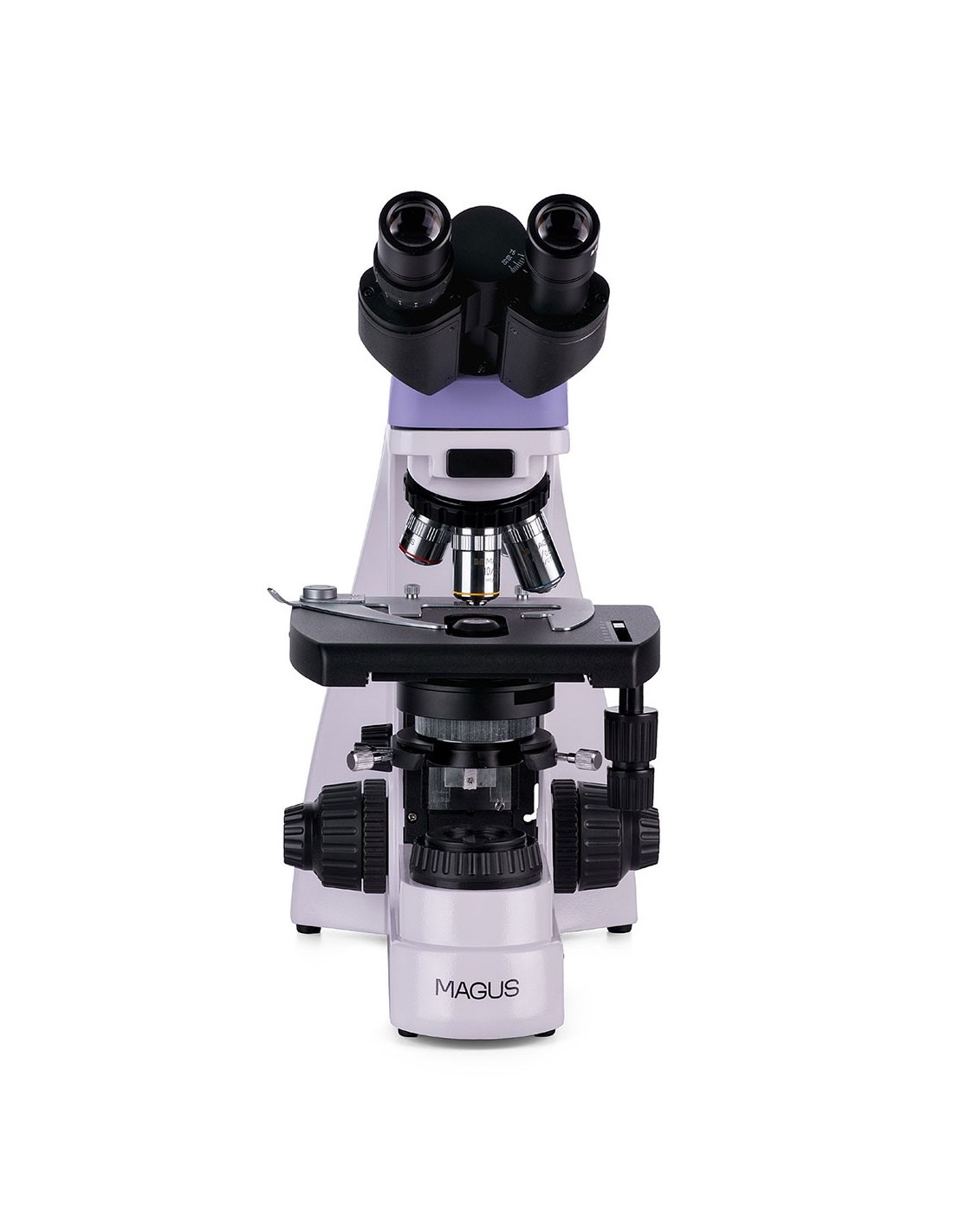

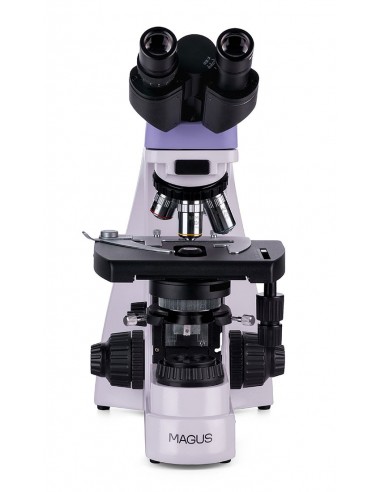

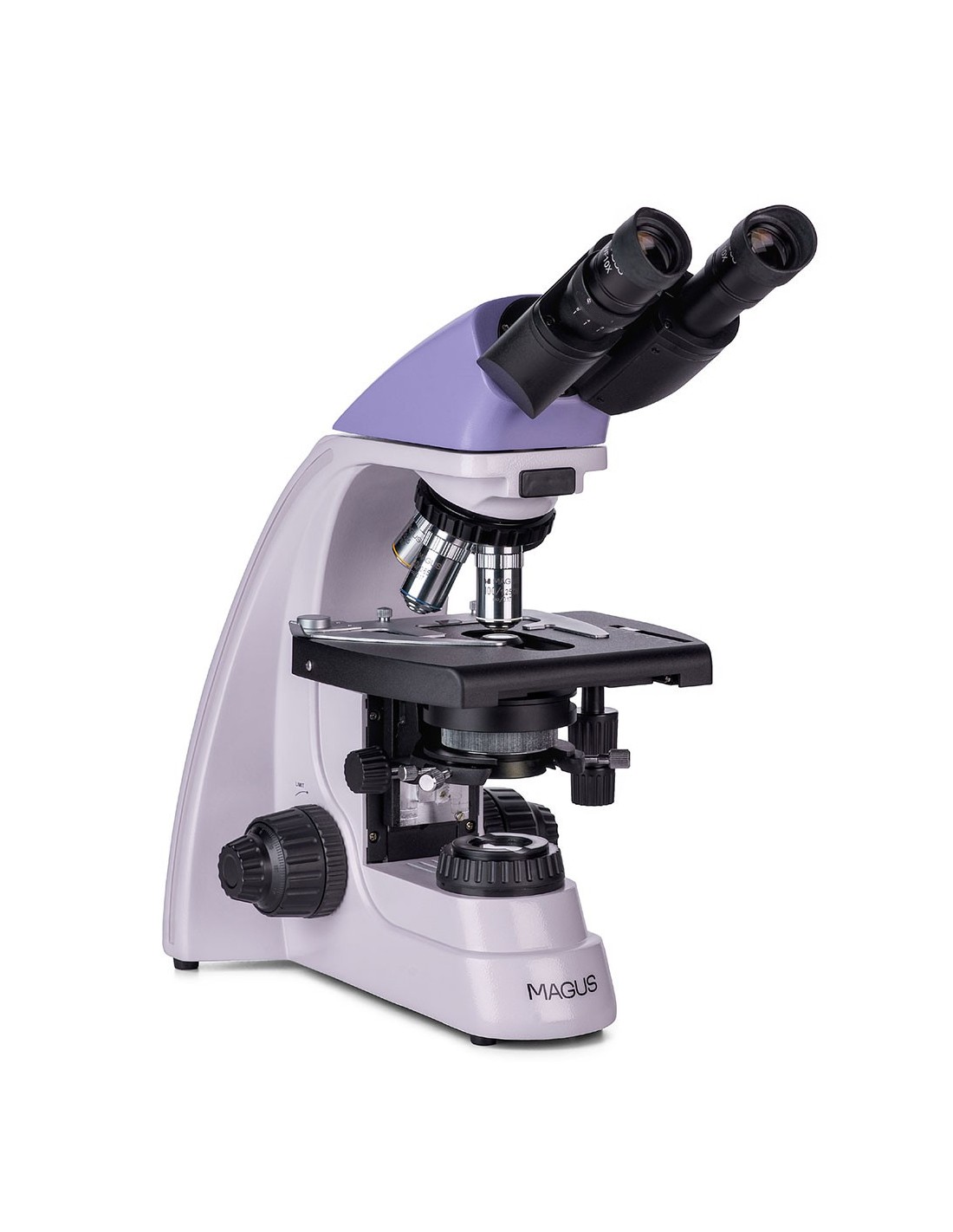

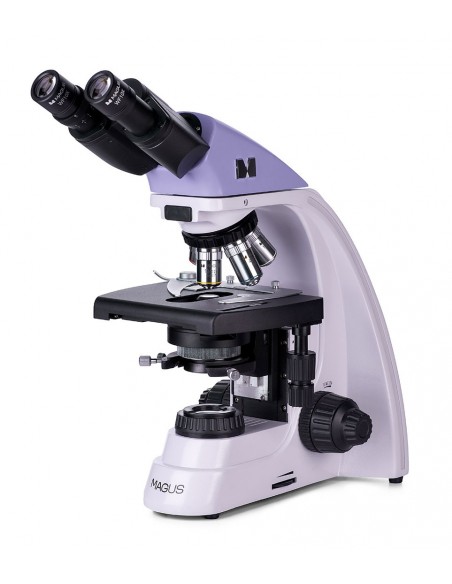

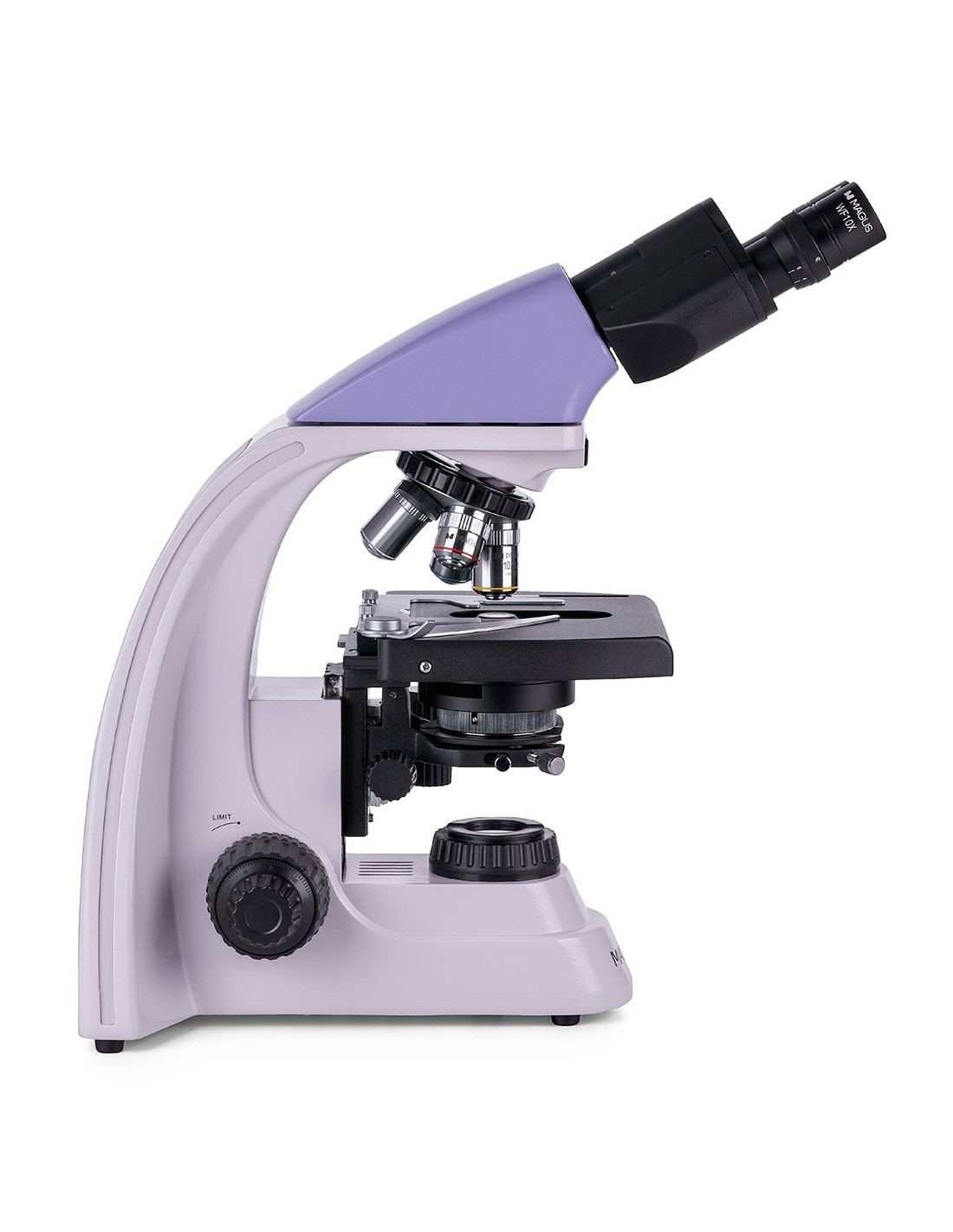

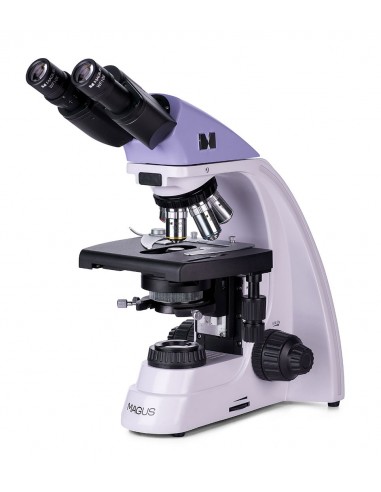

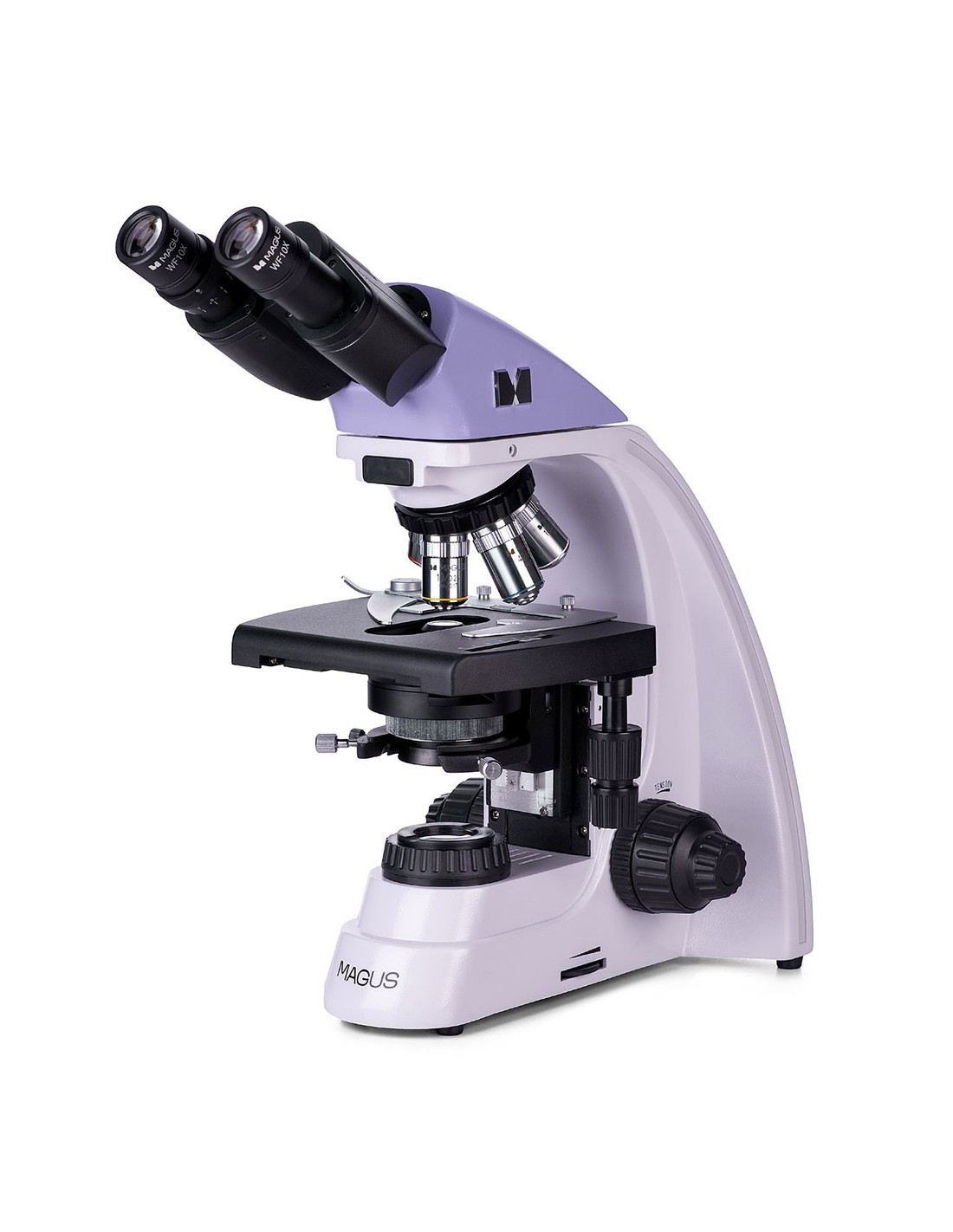

Il microscopio MAGUS Bio 230B è progettato per l’uso in laboratori tecnici e di ricerca, per l’osservazione di campioni biologici come sottili sezioni trasversali o strisci. L’analisi dei campioni è effettuata tramite tecnica di microscopia in luce trasmessa (campo chiaro). Se necessario, il microscopio può essere equipaggiato con accessori aggiuntivi per le osservazioni in campo oscuro, in luce polarizzata e con tecniche di contrasto di fase. Questo microscopio si presta all’uso in settori come l’industria farmaceutica, la ricerca in ambito medico, le biotecnologie, la tutela dell’ambiente, le scienze forensi e l’agricoltura.
Ottiche

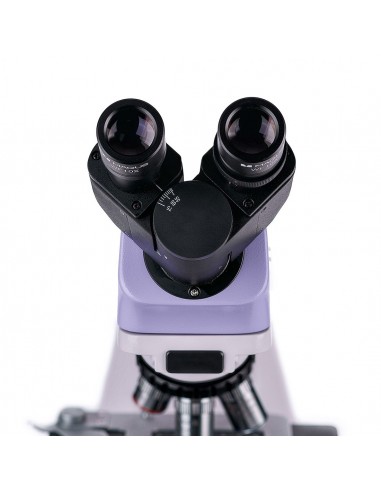

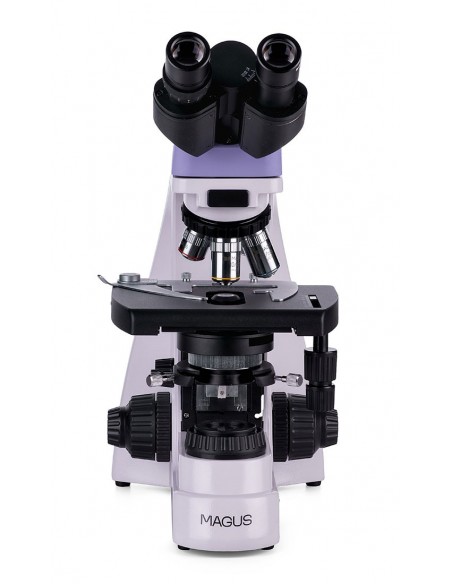

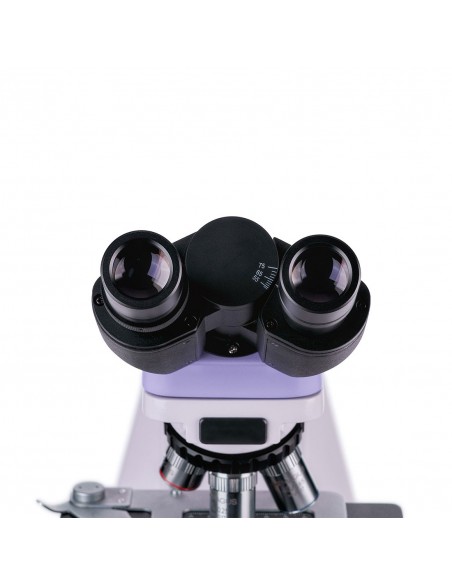

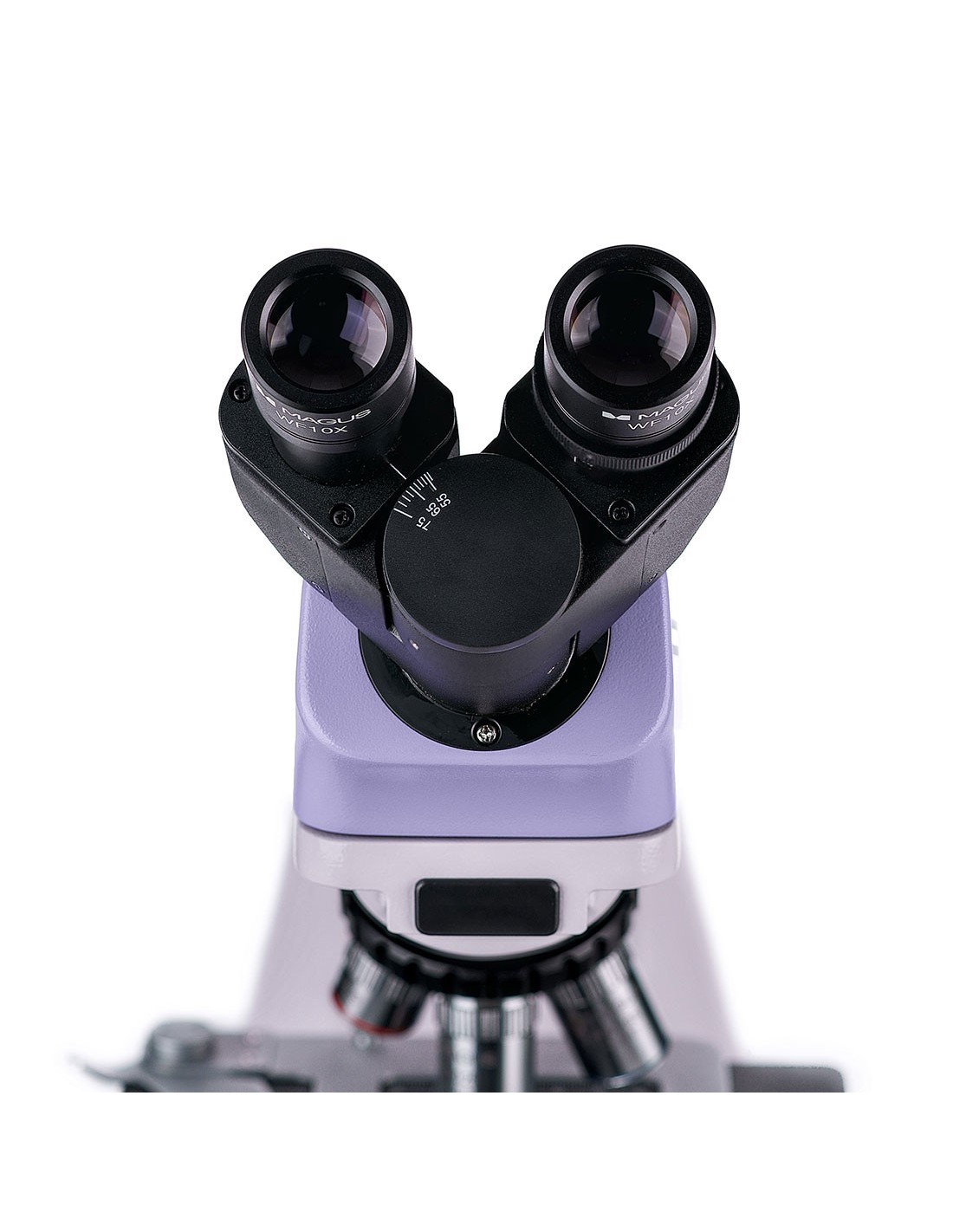

Il microscopio è dotato di una testata binoculare. I tubi ottici possono ruotare di 360°, consentendo all’utente di regolarne la posizione in base alla propria altezza. Sul barilotto sinistro è presente una ghiera di regolazione diottrica. Il revolver portaobiettivi ha 5 slot ed è orientato verso l’interno dello strumento: in questo modo, l’utente può vedere quale obiettivo è inserito nel cammino ottico e lo spazio al di sopra del tavolino rimane libero. Nella confezione sono inclusi quattro obiettivi acromatici e il quinto slot può essere usato per alloggiarvi un ulteriore obiettivo.
Le ottiche sono corrette all’infinito. L’ingrandimento di base del microscopio varia da 40x a 1000x. Con gli oculari aggiuntivi, può essere esteso fino a 1500x, 1600x e 2000x. Se necessario, nel tubo ottico è possibile alloggiare una fotocamera digitale (non inclusa).
Illuminazione
La sorgente luminosa è una lampada alogena posizionata alla base del microscopio. La luce calda riduce l’affaticamento degli occhi ed è ideale per lunghe ore passate a lavorare al microscopio. La lampada alogena da 30 W consente di riprodurre immagini luminose e ricche di contrasto con qualsiasi tipo di obiettivo e di tecnica di microscopia (comprese campo oscuro e contrasto di fase).
Il condensatore di Abbe può essere centrato e la sua posizione è regolabile in altezza. Uno slider di campo oscuro o per il contrasto di fase può essere inserito in uno slot dedicato, permettendo così di passare agevolmente da una tecnica di osservazione a un’altra. Il diaframma di campo rende possibile l’allestimento dell’illuminazione di Köhler.
Tavolino e meccanismo di messa a fuoco
Il tavolino non ha una cremagliera di posizionamento, il che rende più semplice adoperare il microscopio. Un inserto meccanico, che, se necessario, può essere rimosso, assicura il movimento fluido del campione sul tavolino.

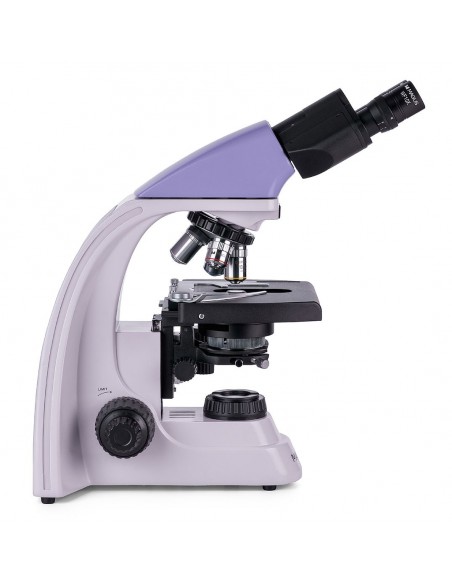

Le manopole di messa a fuoco grossolana e fine (vite macro- e micrometrica) sono coassiali e posizionate su entrambi i lati del microscopio, nella parte bassa. La posizione delle manopole di messa a fioco consente di appoggiare liberamente le mani sul tavolo e di sedere comodamente durante le osservazioni prolungate. La regolazione della messa a fuoco è fluida e non richiede alcuno sforzo. La messa a fuoco grossolana è dotata di una manopola di fissaggio e la tensione della vite macrometrica può essere regolata.
Accessori
Delle dotazioni aggiuntive, come obiettivi, oculari, dispositivi per il contrasto di fase, condensatori di campo oscuro, dispositivi per la polarizzazione, fotocamere digitali o altri accessori possono aumentare le potenzialità del microscopio. Sono progettati per il MAGUS Bio 230B e disponibili su richiesta.
Caratteristiche chiave:
- Ottiche acromatiche corrette all’infinito
- Testata binoculare con tubi ottici che possono ruotare di 360°, regolazione diottrica sul tubo sinistro
- Revolver portaobiettivi con 5 obiettivi, tavolino senza cremagliera di posizionamento
- Manopole di messa a fuoco grossolana e fine (vite macro- e micrometrica), manopola di regolazione della tensione per la vite macrometrica, manopola di fissaggio per vite macrometrica
- Condensatore con uno slot per uno slider di campo oscuro o uno slider per contrasto di fase, diaframma di campo per illuminazione di Köhler
- Lampada alogena da 30 W (sorgente per l’illuminazione in luce trasmessa), con luminosità regolabile e alimentata tramite rete elettrica AC
- Possibilità di installare ulteriori accessori per espandere le potenzialità del microscopio
La confezione contiene:

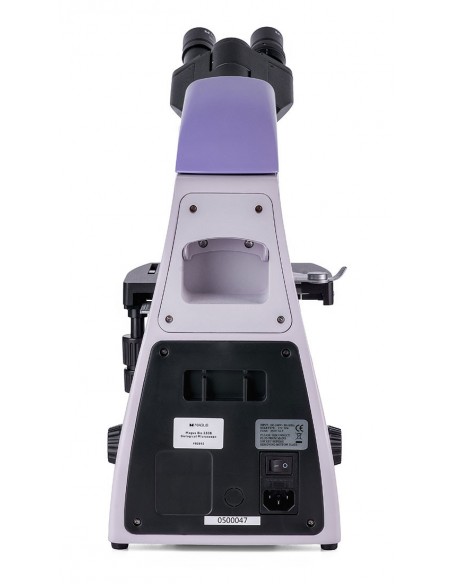

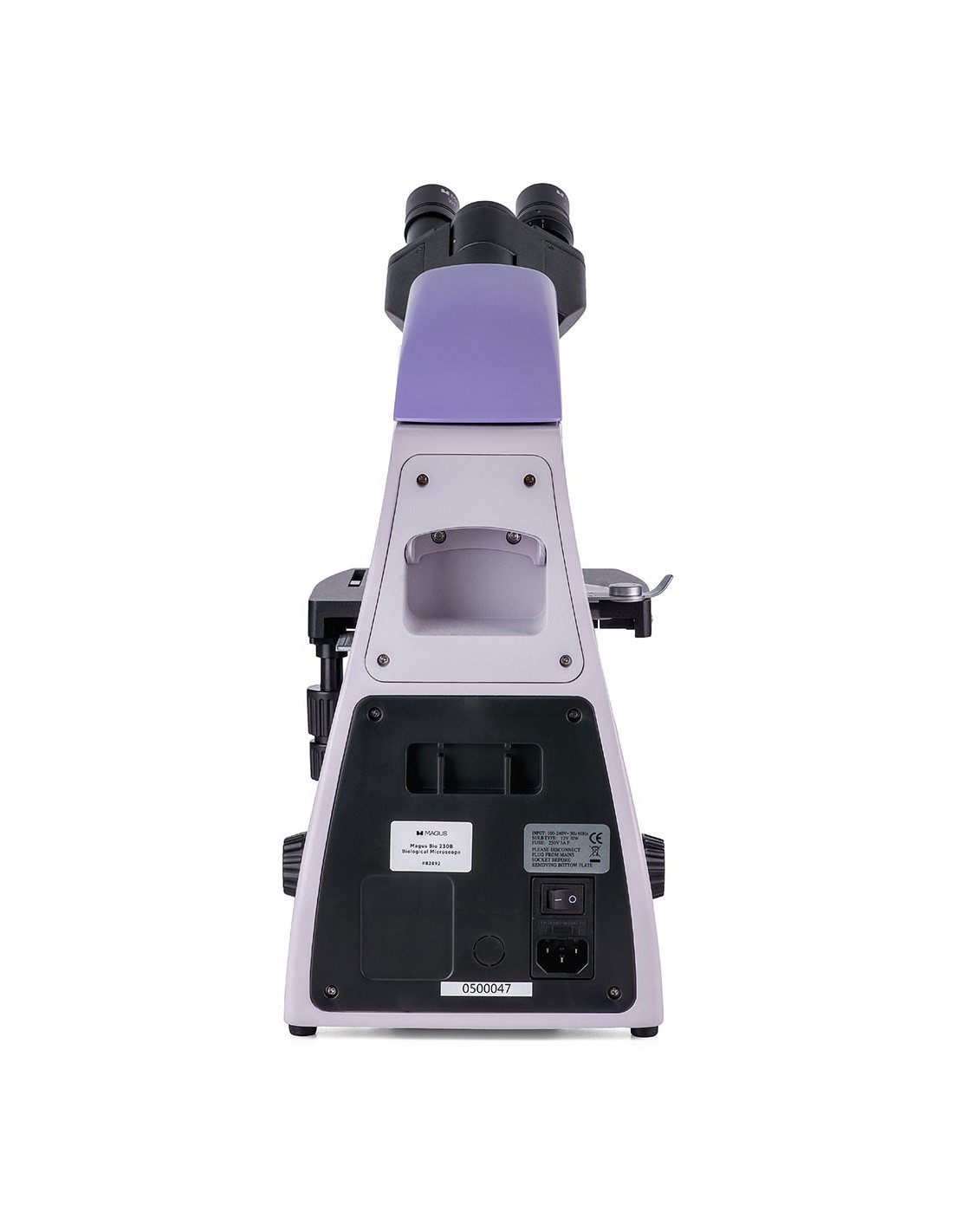

- Base con ingresso alimentazione, sorgente luminosa per osservazioni in luce trasmessa, meccanismo di messa a fuoco, tavolino, attacco condensatore e revolver portaobiettivi
- Condensatore di Abbe
- Testata binoculare
- Obiettivo acromatico all’infinito: 4x/0,10
- Obiettivo acromatico all’infinito: 10x/0,25
- Obiettivo acromatico all’infinito: 40x/0,65 (con meccanismo a molla)
- Obiettivo acromatico all’infinito: 100x/1,25 olio (con meccanismo a molla)
- Oculare 10x/18 mm con lunga estrazione pupillare (2 pz.)
- Conchiglia oculare (2 pz.)
- Filtro (4 pz.)
- Flaconcino di olio da immersione
- Cavo di alimentazione per rete AC
- Copertura antipolvere
- Manuale utente e certificato di garanzia
Disponibili su richiesta:
- Oculare 10x/20 mm con scala graduata
- Oculare 15x/11 mm (2 pz.)
- Oculare 16x/11 mm (2 pz.)
- Oculare 20x/11 mm (2 pz.)
- Obiettivo acromatico all’infinito: 20x/0,40
- Obiettivo planacromatico all’infinito: 20х/0,40
- Obiettivo planacromatico all’infinito: 60x/0,80 (caricato a molla)
- Dispositivo a contrasto di fase
- Slider per contrasto di fase
- Condensatore di campo oscuro con N.A. 0,9
- Condensatore di campo oscuro a olio con N.A. 1,36–1,25
- Slider di campo oscuro
- Strumenti di polarizzazione
- Fotocamera digitale
- Vetrino di calibrazione
- Adattatore passo C
- Monitor LCD
| Marchio | MAGUS |
| Garanzia | 5 лет |
| EAN | 5905555017921 |
| Dimensione confezione (LxPxH) | 43x27x63 cm |
| Peso spedizione | 10 kg |
| Tipo | biologico, luce/ottico |
| Testata | binoculare |
| Tubo verticale | testata Gemel (tipo Siedentopf, con rotazione a 360°) |
| Angolo di inclinazione della testata | 30° |
| Ingrandimento, x | 40–1000 nella configurazione base (*opzionale: 40–1500/1600/2000) |
| Range di ingrandimento | da 800x a 1280x |
| Diametro tubo oculare, mm | 23.2 |
| Oculari | 10х/18 mm, estrazione pupillare: 10 mm (*opzionale: 10x/20 mm con scala, 15x/11 mm, 16x/11 mm; 20x/11 mm) |
| Obiettivi | acromatici corretti all’infinito: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (olio); distanza parfocale 45 mm (*opzionale: 20x/0,40; 60xs/0,80) |
| Revolver portaobiettivi | per 5 obiettivi |
| Distanza di lavoro, mm | 18,89 (4x); 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20x); 0,46 (60хs) |
| Distanza interpupillare, mm | 48 — 75 |
| Tavolino, mm | 180x150 |
| Range di movimento del tavolino, mm | 75/50 |
| Caratteristiche tavolino | traslatore meccanico a due assi, senza cremagliera di posizionamento |
| Regolazione diottrica dell’oculare, diottrie | ±5 (sul barilotto sinistro) |
| Condensatore | condensatore di Abbe, N.A. 1,25, centraggio regolabile, altezza regolabile, diaframma di apertura regolabile, con slot per slider di campo oscuro e slider per contrasto di fase, attacco a coda di rondine |
| Diaframma | diaframma di apertura regolabile, diaframma di campo con iride regolabile |
| Fuoco | coassiale, messa a fuoco grossolana (21 mm, 39,8 mm/giro, con manopola di fissaggio e manopola di regolazione della tensione della vite micrometrica) e messa a fuoco fine (vite micrometrica da 0,002 mm) |
| Illuminazione | alogena |
| Regolazione della luminosità | yes |
| Alimentazione | 220±22 V, 50 Hz, rete AC |
| Tipo di sorgente luminosa | lampada alogena 12 V/30 W, attacco G4 |
| Filtri ottici | sì |
| Possibilità di connettere equipaggiamento aggiuntivo | dispositivi per contrasto di fase (condensatore e obiettivi), condensatore di campo oscuro (a secco o per immersione in olio), strumenti di polarizzazione (polarizzatore e analizzatore) |
| Livello utente | utenti esperti, professionisti |
| Livello di difficoltà assemblaggio e installazione | complicato |
| Applicazione | laboratorio/medicale |
| Posizione illuminazione | inferiore |
| Metodo di ricerca | campo chiaro |
| Set con astuccio/custodia/borsa | copertura anti polvere |
| Peso, kg | 8 |
| Dimensioni, mm | 200x436x400 |
| Range temperature di funzionamento fotocamera, °C | 5 — 35 |
