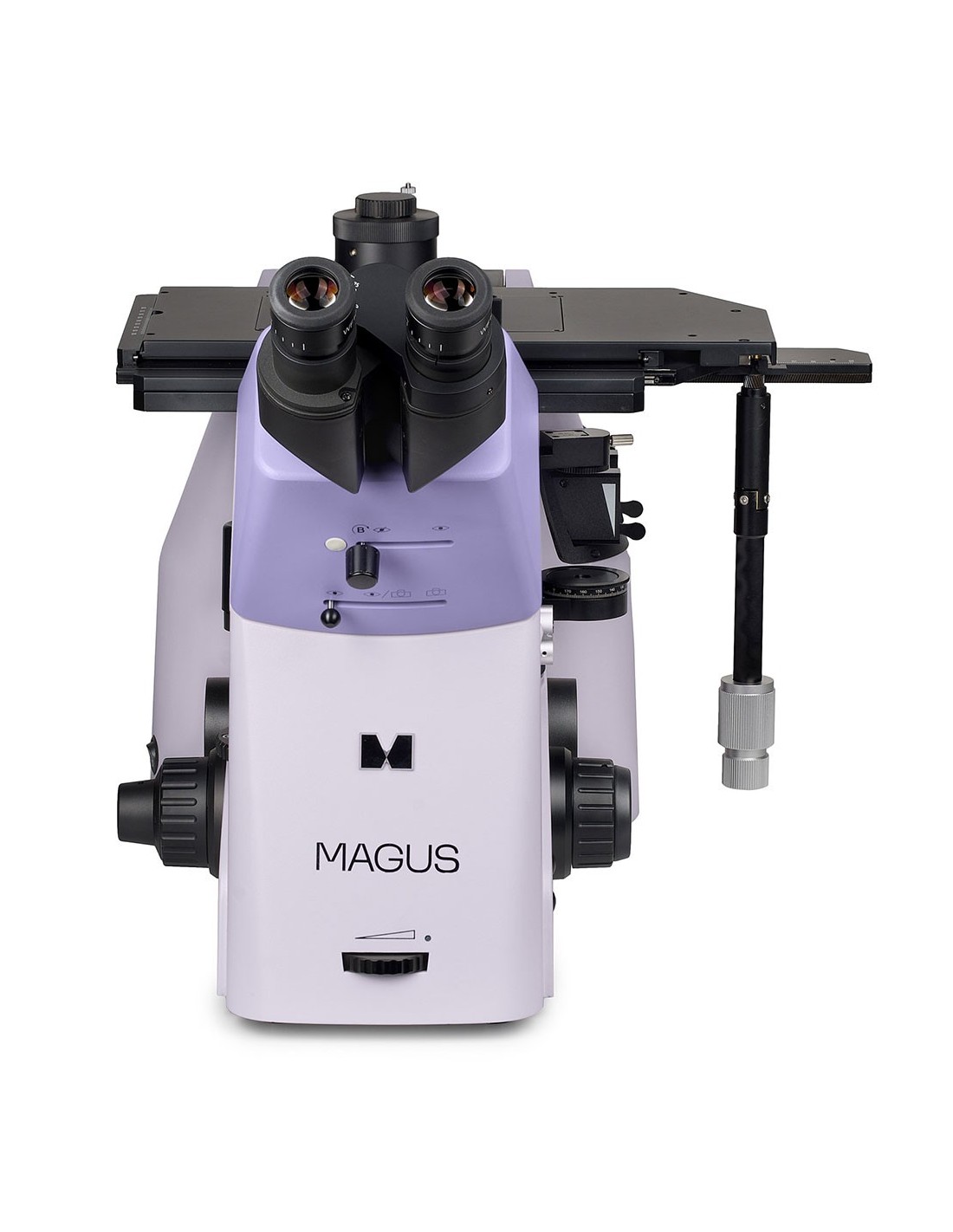

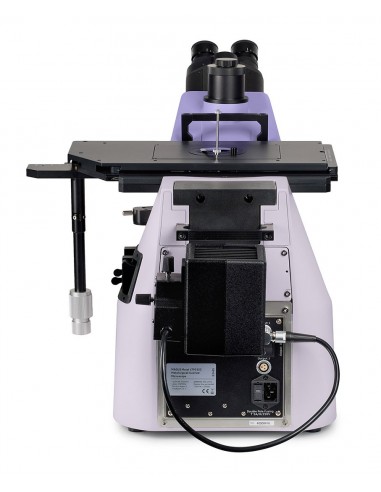

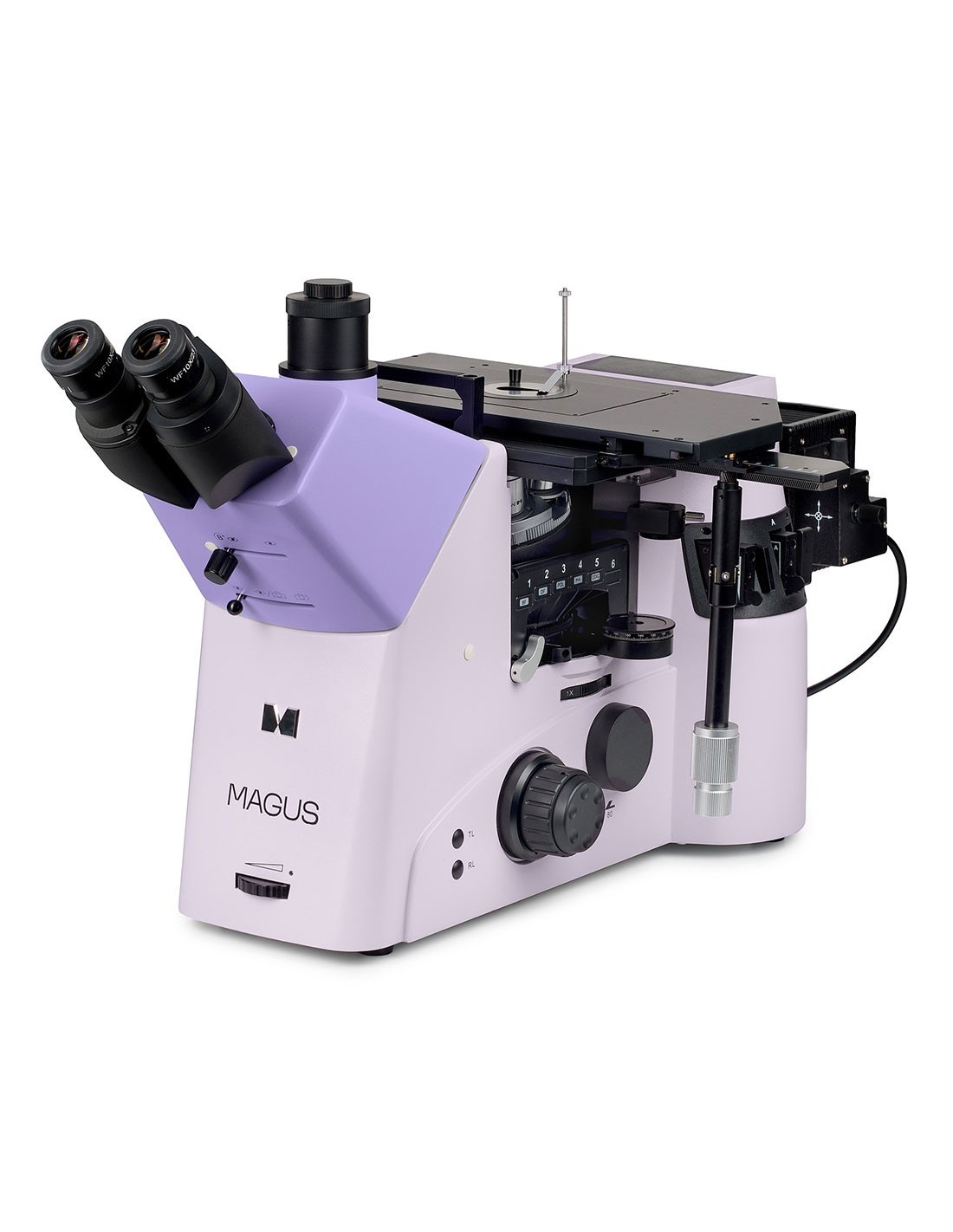

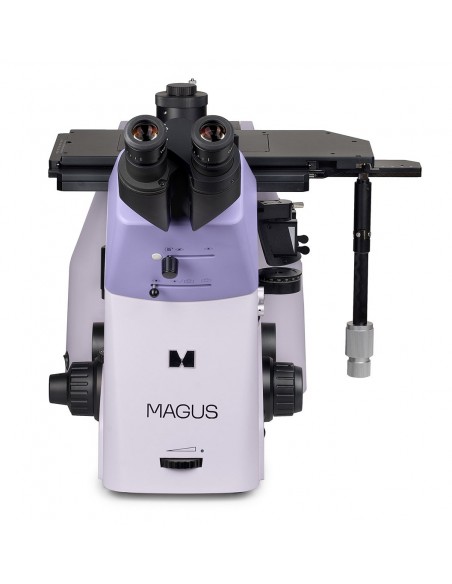

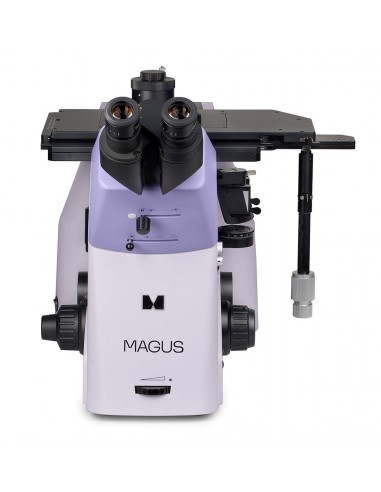

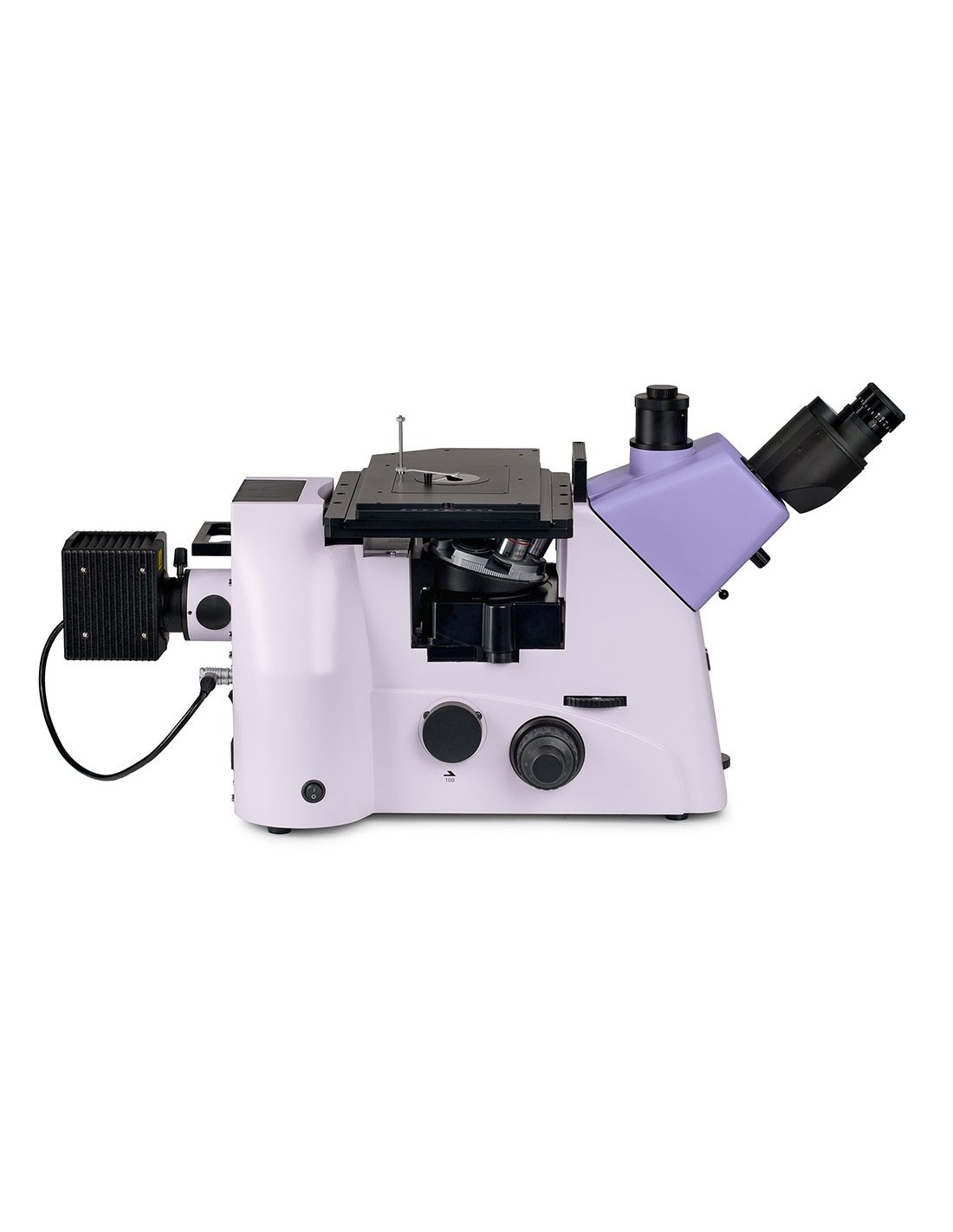

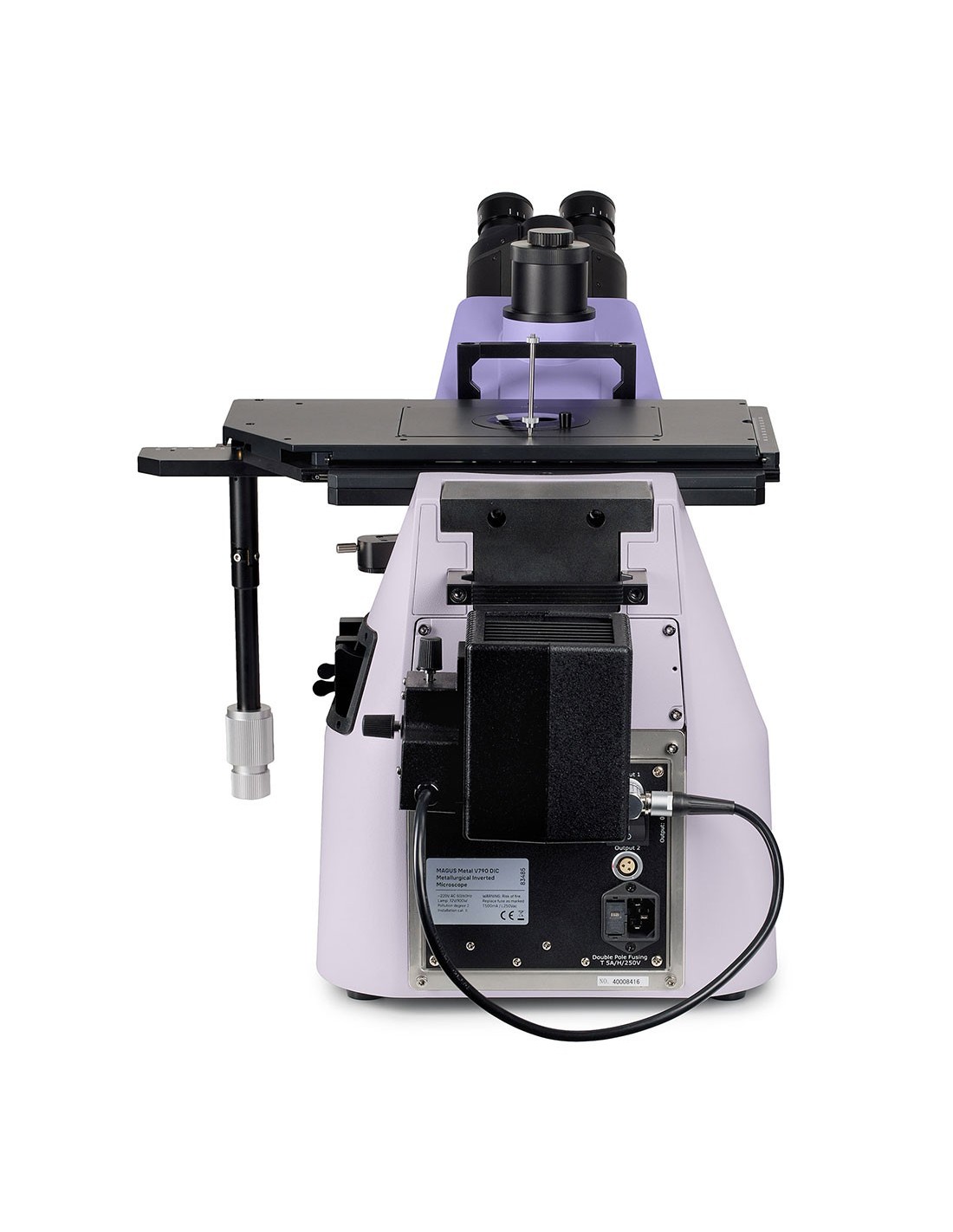

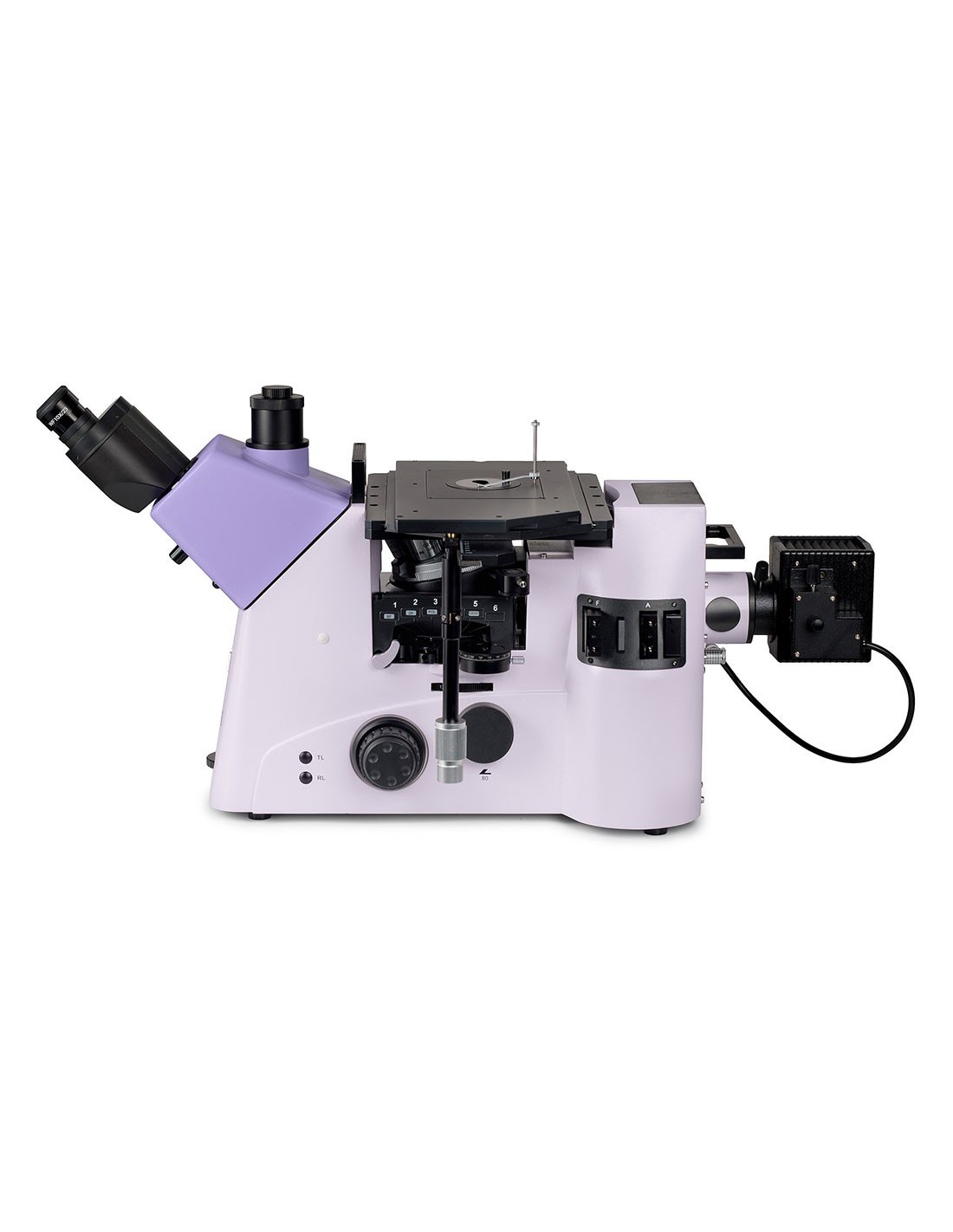

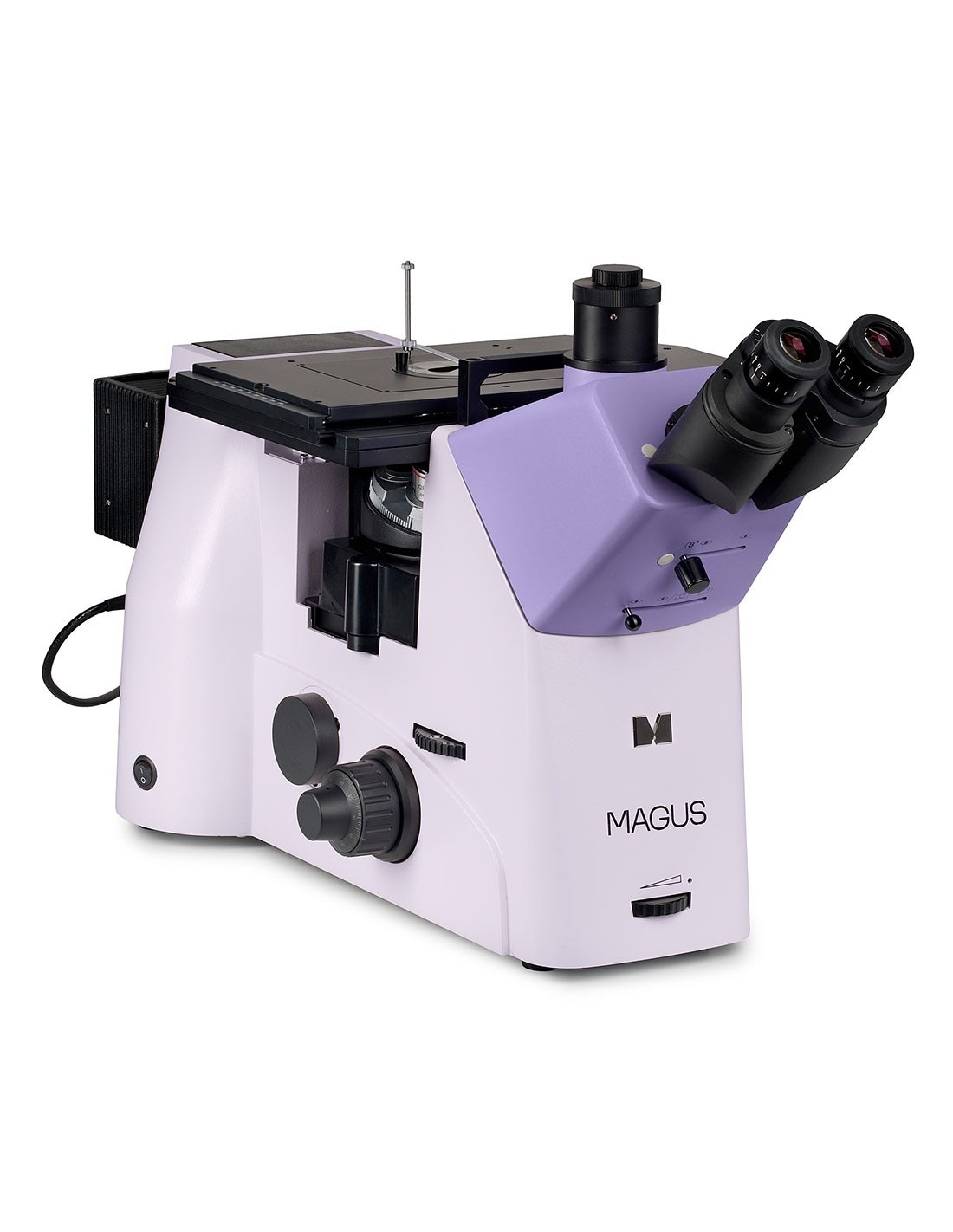

Microscope métallographique inversé MAGUS Metal V790 DIC - MAGUS

Ce microscope est conçu pour étudier les microstructures des métaux, alliages, matériaux semi-conducteurs et autres échantillons opaques.
La conception du microscope inversé ne limite pas la taille de l'échantillon examiné ; seul son poids est limité à 30 kg. L'échantillon à analyser doit d'abord être traité de manière appropriée, puis positionné sur la platine avec la surface d'intérêt tournée vers le bas.
Ce microscope peut étudier des objets opaques en lumière réfléchie en utilisant des techniques de microscopie en fond clair, en fond sombre et en polarisation et des interférences différentielles. contraste.
DIC est une technique avancée de contraste de polarisation. La méthode augmente la profondeur de champ et la clarté de l'image, fournit des informations supplémentaires sur la structure de l'objet étudié et affiche les irrégularités sur les surfaces étudiées en couleur. Les surfaces planes sont colorées de la même manière, mais une surface présentant même des différences de hauteur minimes aura une couleur non uniforme. L'objet d'étude apparaîtra en relief.
Le microscope peut être utilisé dans divers domaines (secteurs de la métallurgie, de l'ingénierie, de l'aérospatiale, du nucléaire et de l'énergie) ainsi que dans les laboratoires de recherche et les universités techniques.

Tête de microscope

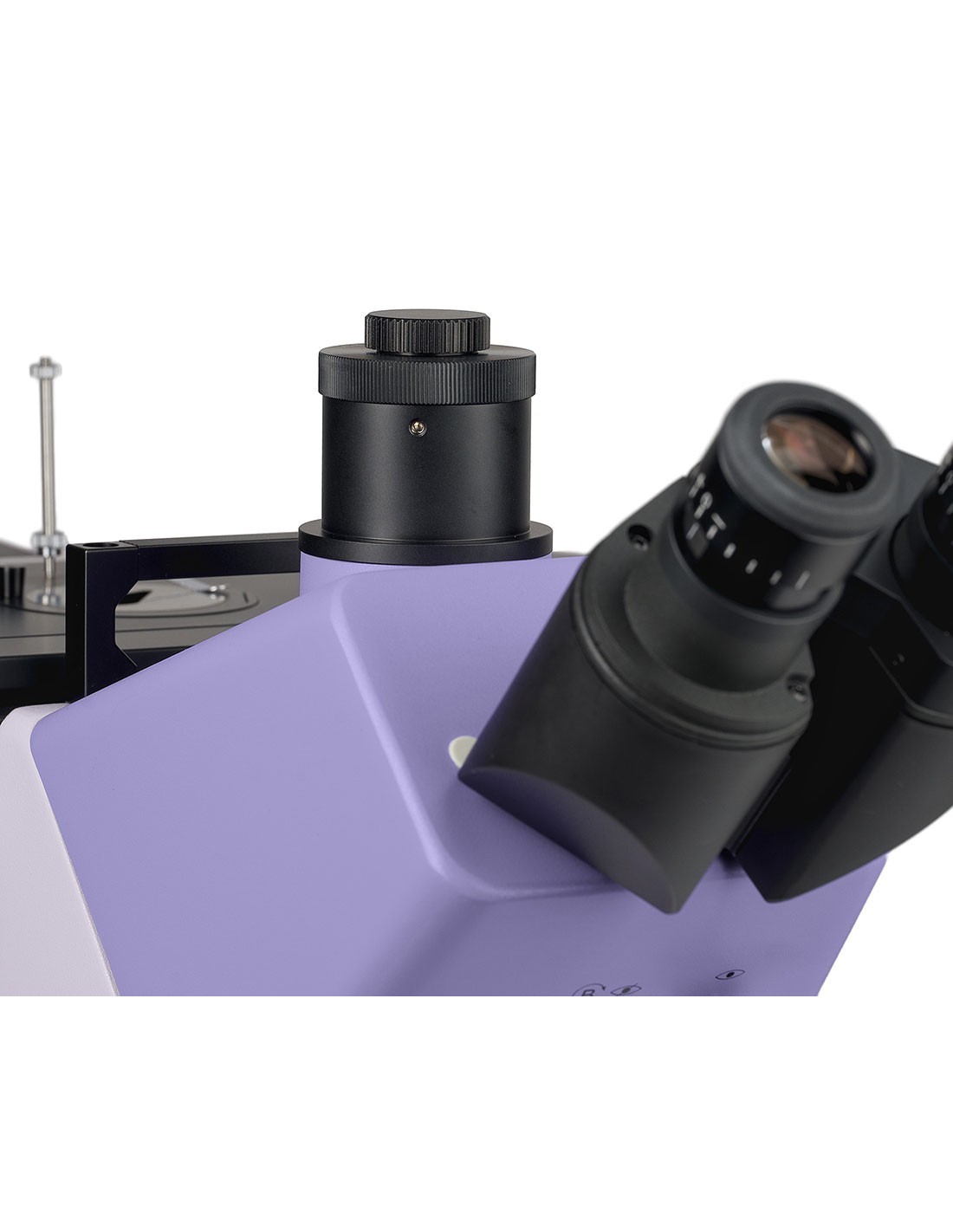

Tête trinoculaire avec optique corrigée à l'infini. L'angle d'inclinaison de 45° offre au chercheur des conditions confortables pour travailler en position assise ou debout. L'utilisateur peut adopter une pose naturelle, donc la fatigue ne s'accumule pas pendant la journée de travail.
Une lentille Bertrand est incorporée dans la tête du microscope ; un régulateur sur le devant de la bouche est utilisé pour l'insertion dans le système optique. Les lentilles Bertrand sont utilisées pour les études cognitivistes.
L'appareil photo numérique est installé dans le tube trinoculaire ou dans l'une des sorties d'imagerie latérales du corps du microscope. Le faisceau de la tête trinoculaire peut être divisé en 100/0, 50/50 ou 0/100. La répartition du faisceau sur la sortie photo de droite est de 100/0 et 20/80 ; à gauche, 100/0 et 0/100.
Le paquet de base comprend des oculaires 10x/23 mm avec réglage dioptrique et un long dégagement oculaire pour travailler avec des lunettes.

Revolver à nez

Le porte-objectif à 5 objectifs est installé sur le support, en dessous de la scène.
La méthode de contraste interférentiel différentiel est mise en œuvre à l'aide des curseurs DIC : l'un d'eux est utilisé à faible grossissement. et l'autre avec des objectifs à moyen et fort grossissement. Le curseur DIC est installé dans un boîtier spécial du porte-objectif.

Tourelle pour l'installation des modules de contraste

Sous le porte-objectif sur le support du microscope, il y a est une tourelle pour installer des modules de contraste. Six modules peuvent être installés. La rotation de la tourelle change le mode d'observation et le passage d'une méthode de contraste à une autre s'effectue rapidement et sans réglages complexes.

Commutateur avec loupe supplémentaire

Un bouton rotatif L'interrupteur est utilisé pour insérer l'objectif principal 1x ou une loupe 1,5x supplémentaire dans le chemin optique. Une loupe augmente le grossissement d'un microscope sans acheter ni installer d'accessoires supplémentaires. L'interrupteur est situé sur le côté droit du corps du microscope, sous le nez.

Objectifs

Planifiez les objectifs semi-apochromatiques et planifiez les objectifs apochromatiques avec une longue distance de travail conçues pour les techniques de microscopie en fond clair et en fond noir. Ils offrent une meilleure correction des aberrations chromatiques et sphériques que les objectifs planachromatiques.

Mécanisme de mise au point

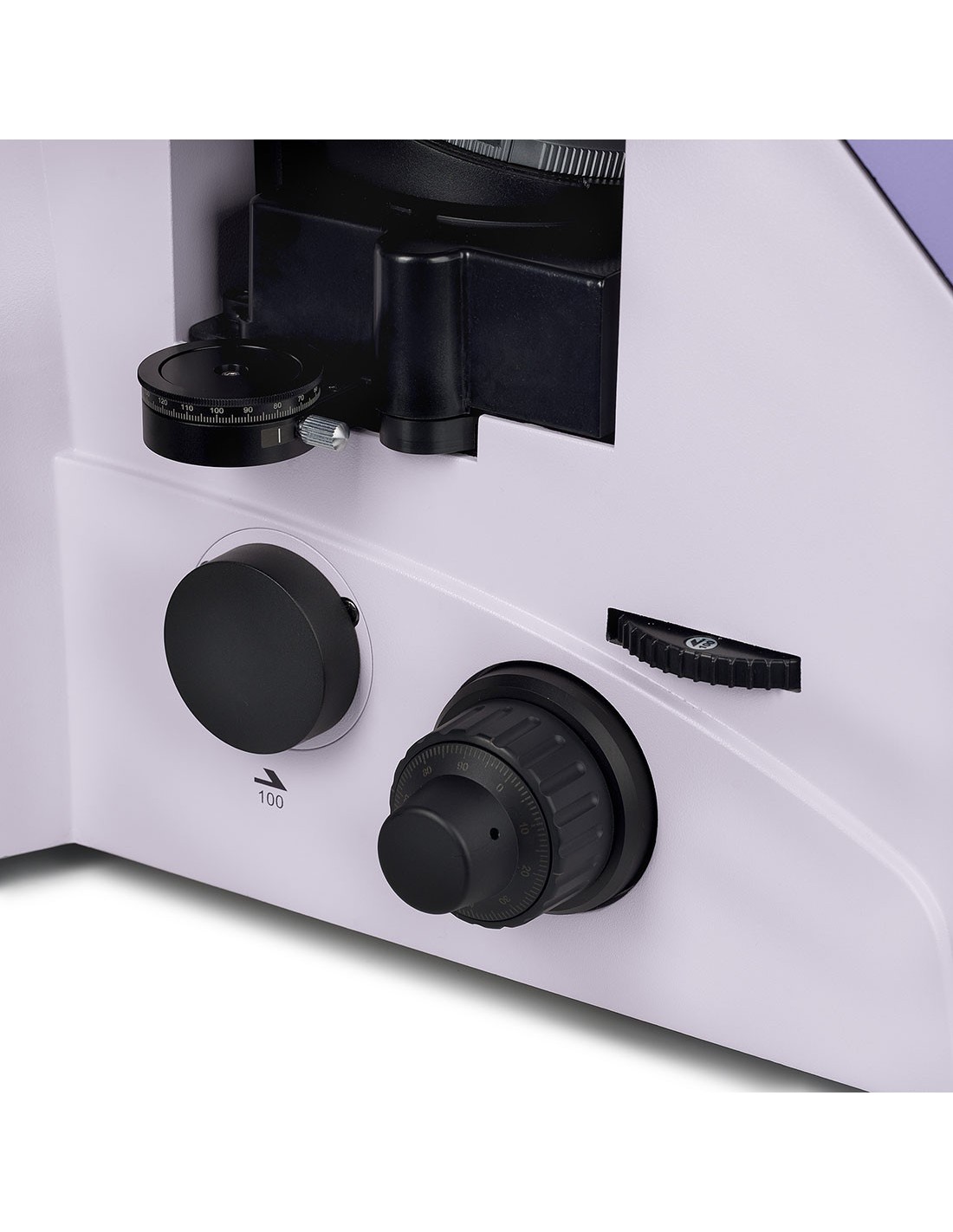

Les boutons coaxiaux de mise au point fine (vis micrométrique) et la vis grossière (vis macrométrique vis) sont positionnés des deux côtés à la base du microscope. La poignée de mise au point fine à droite a des rainures spéciales pour les doigts et celle de gauche a une échelle.
Le bouton de verrouillage de mise au point grossière permet d'ajuster rapidement le microscope après avoir changé l'objet d'étude. Le bouton est situé sur le côté gauche du microscope sur le même axe que le mécanisme de mise au point.
La bague sur le côté droit ajuste la tension de la vis de mise au point grossière. L'utilisateur ajuste la bonne tension pour les observations.

Scène

L'objet est déplacé en déplaçant la scène le long de deux axes. Un insert avec un trou d'un diamètre approprié est installé au centre de la table. Un système porte-échantillon/support de lame est utilisé pour maintenir l'objet observé en place.
Le revêtement à trois couches protège la platine des rayures et autres dommages de surface lors du travail avec des échantillons volumineux et lourds.
Le contrôle long. La poignée de la table inclinable assure le confort de l'utilisateur pendant le travail : la main repose sur la table sans effort. La poignée peut être installée sur le côté droit ou gauche de la table basse.

Source de lumière

Le support de lampe est équipé d'une ampoule halogène de 100 W. suffisamment lumineux pour travailler sur des objectifs avec des grossissements de 4x à 100x, non seulement en champ clair et en lumière polarisée, mais également dans les techniques de microscopie en fond sombre. La lampe halogène émet une lumière avec une température de couleur qui garantit un plus grand confort pour les yeux.

Éclairage à lumière réfléchie

Le système d'éclairage permet l'éclairage de Köhler installation. Les diaphragmes d'ouverture et de champ sont centrés par défaut et ne nécessitent aucun réglage supplémentaire. Si nécessaire, les diaphragmes peuvent être ajustés à l'aide des vis de centrage.
L'analyseur et le polariseur sont destinés à la technique de microscopie de polarisation. Le polariseur est fixe et l'analyseur pivote à 360°.
Une série de filtres de lumière permet de réguler la reproduction des couleurs.

Conception ergonomique

Inconfort physique provoque de la fatigue et réduit la productivité. La conception ergonomique du microscope joue un rôle important dans la recherche scientifique quotidienne.
MAGUS Metal V790 DIC offre un confort à l'utilisateur pendant le travail.
Le microscope fonctionne avec un minimum de mouvements de la main grâce à la commande de scène à long manche et les boutons de mise au point fine sont situés dans la même zone de travail.
Les boutons de mise au point sont situés au bas du corps. L'utilisateur ne se fatigue pas les mains. Grâce au mouvement fluide du mécanisme, l'utilisateur peut se concentrer sur l'objet sans effort.

Principales caractéristiques :

• Convient à l'étude d'objets dimensionnels opaques jusqu'à 30 kg
• La lentille Bertrand pour Conopia et Orthoscopie
• Une loupe supplémentaire augmente le grossissement du microscope de 1,5x ; est inséré dans le système optique via un interrupteur sur la tête du microscope
• Trois options indépendantes pour monter un appareil photo numérique et un moniteur : un tube trinoculaire et deux tubes latéraux sur le corps ; division du faisceau sur la tête trinoculaire : 100/0, 50/50, 0/100, sur le corps : 100/0 et 20/80 (sortie photo droite), 100/0 et 0/100 (sortie photo gauche)
• Les objectifs plan semi-apochromatiques et plan apochromatiques avec distance de travail étendue sont utilisés pour le travail dans les techniques de fond clair et de fond noir
• Tourelle multifonctionnelle avec 6 emplacements pour l'installation de modules de différentes méthodes de contraste
• Illuminateur halogène à lumière réfléchie de puissance accrue de 100 W, spécifique pour la méthode du champ sombre
• Éclairage Köhler, éléments centrés du système d'éclairage, techniques de fond noir, champ clair, polarisation et DIC
• Les filtres de couleur réduisent l'intensité de certaines longueurs d'onde et ajustent la reproduction des couleurs dans la photographie au microscope
• Grande platine avec inserts et longue poignée de commande pour une utilisation confortable

Le paquet contient :

• Stand avec alimentation intégrée, mécanisme de réglage de la mise au point, platine, revolver du nez et tourelle pour installer les modules de contraste
• Boîtier de lampe li>
• Tête trinoculaire avec lentille de Bertrand
• Objectif plan semi-apochromatique à l'infini : Plan S-Apo BD 5x/0.15 ∞/- WD 20 mm
• Plan semi-apochromatique Objectif infini : Plan S-Apo BD 10x/0.30 ∞/- WD 11 mm< /li>
• Objectif Plan semi-apochromatique infini : Plan S-Apo BD 20x/0.45 ∞/0 WD 3.1 mm
• Objectif plan apochromatique infini : Plan Apo BD 50x/0.80 ∞/0 WD 1 mm
• Objectif plan infini apochromatique : Plan Apo BD 100x/0.90 ∞/0 WD 1 mm
• Oculaire 10x/23 mm avec dégagement oculaire long et réglage dioptrique (2 pcs.)
• Œilleton (2 pcs.)
• Curseur DIC pour lentilles (2 pcs.)
• Outil polarisant
• Jeu de filtres
• Adaptateur à monture C
• Cordon d'alimentation secteur
• Couvercle anti-poussière
• Manuel d'utilisation et certificat de garantie

Disponible sur demande :

• Appareil photo numérique
• Couvercle en verre étalonnage
