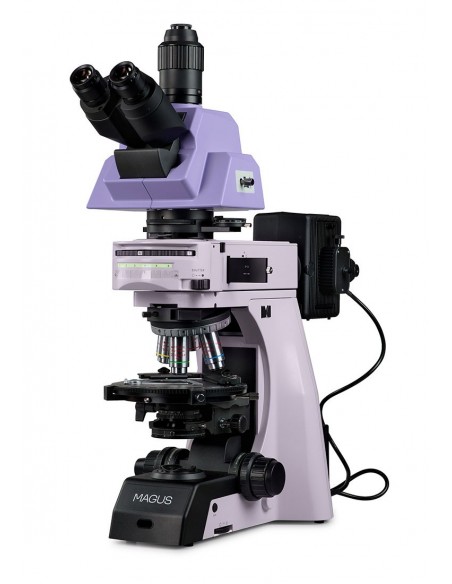

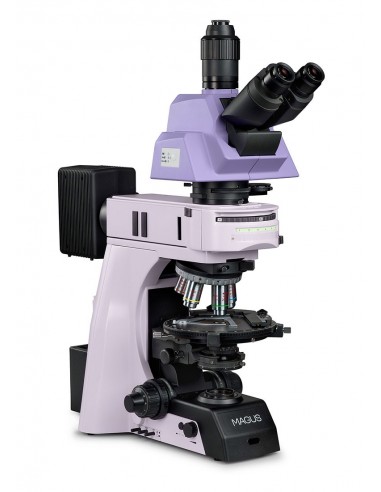

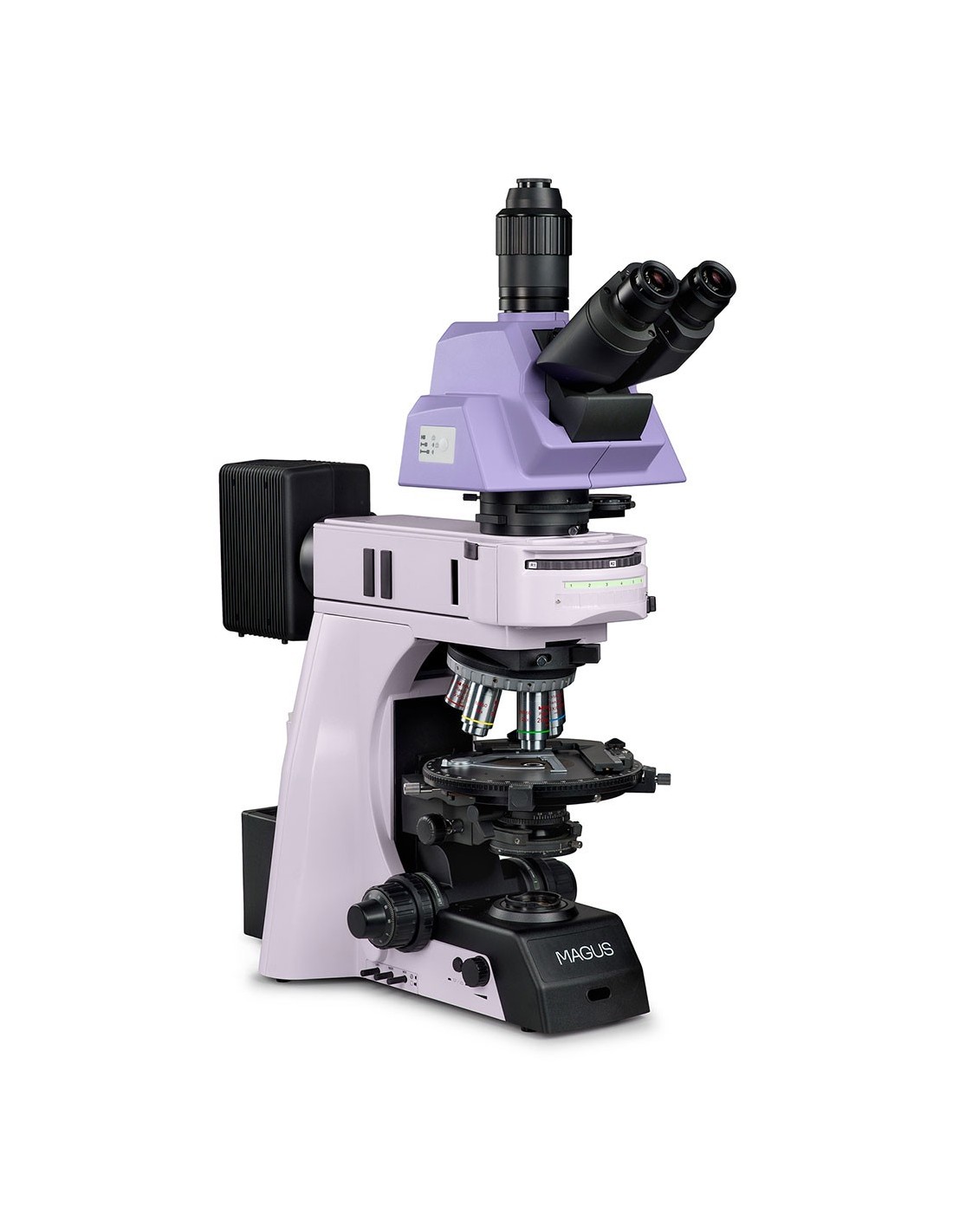

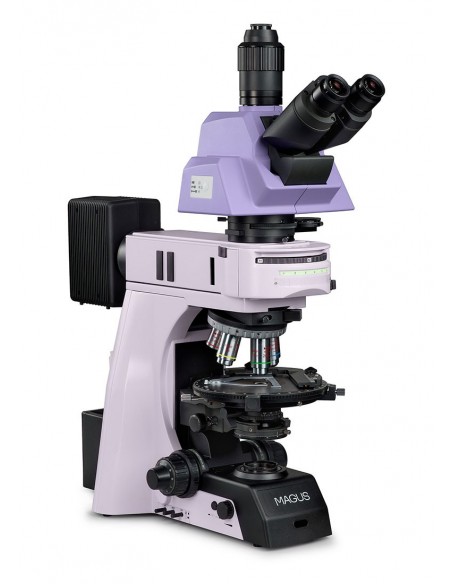

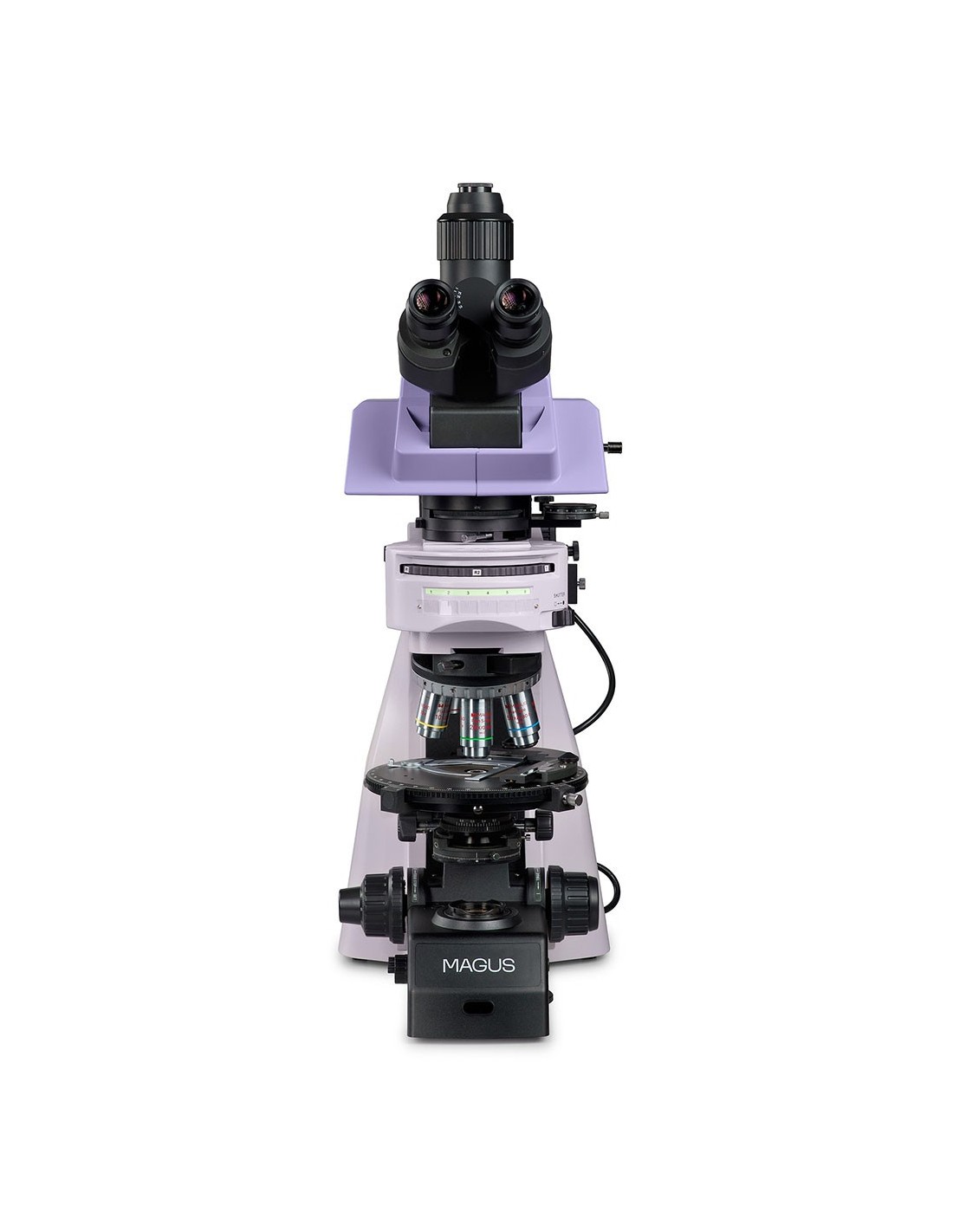

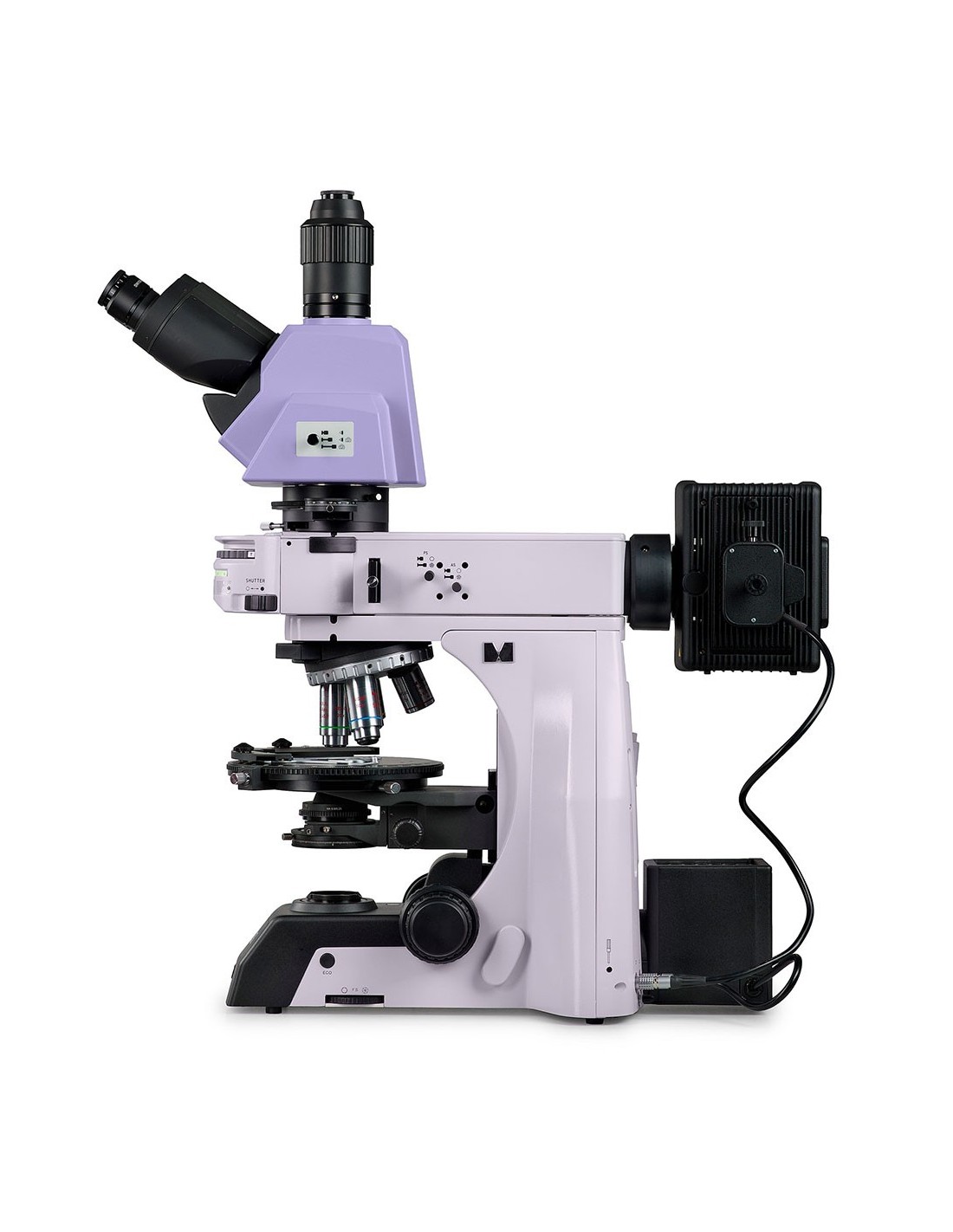

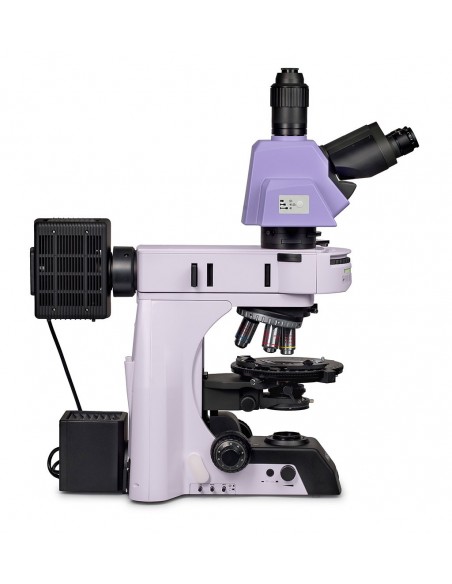

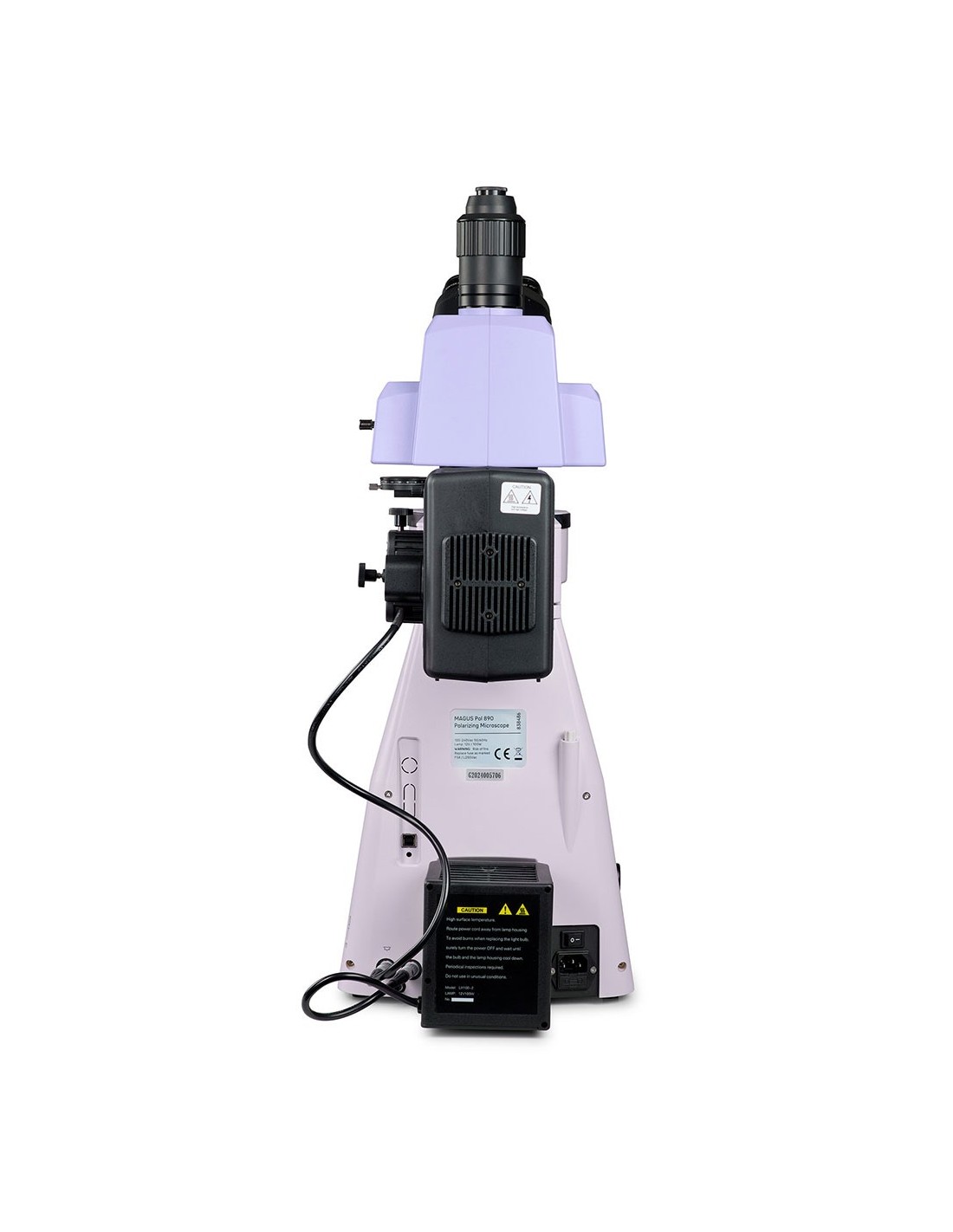

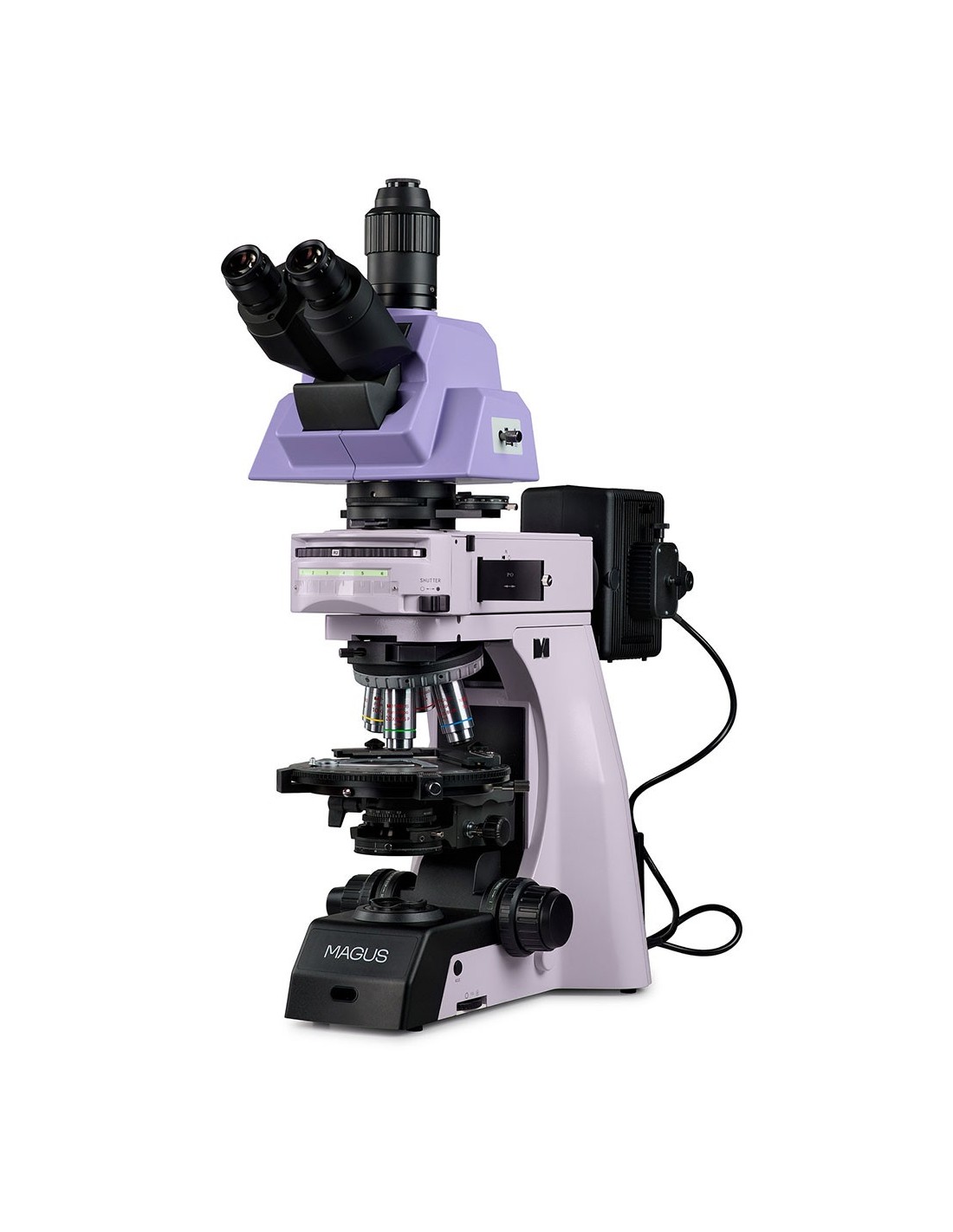

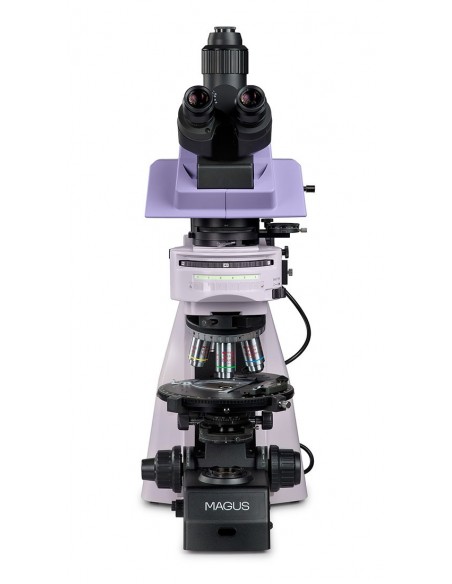

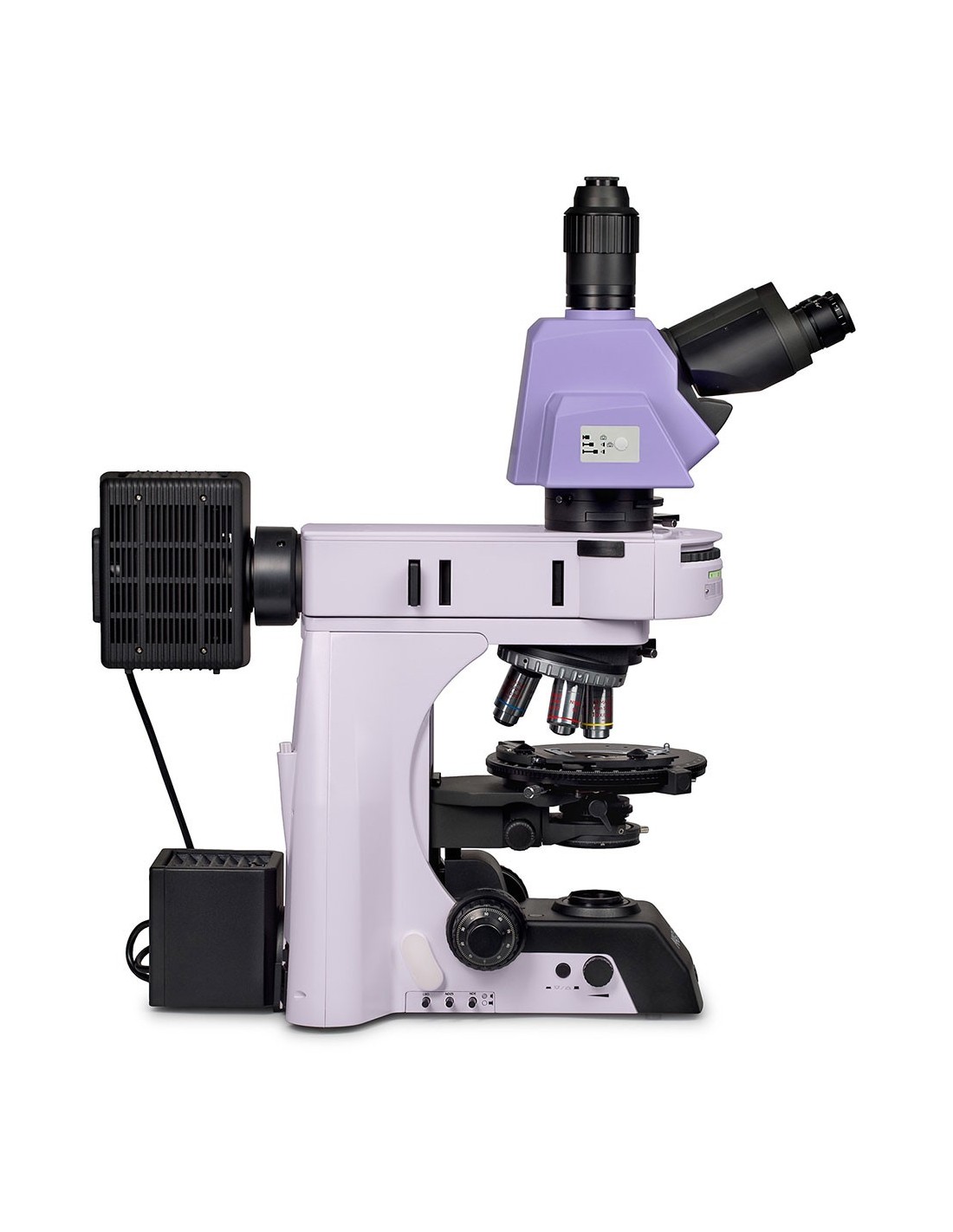

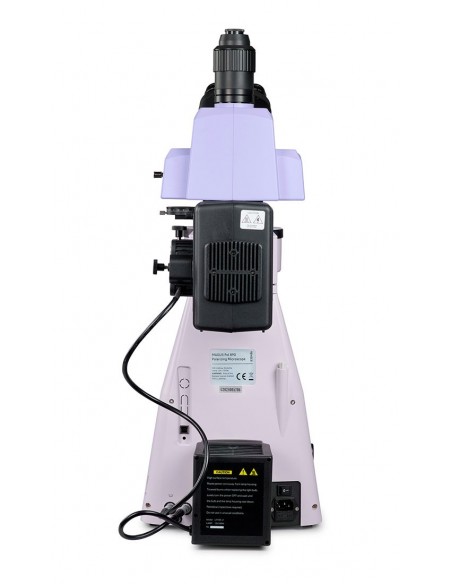

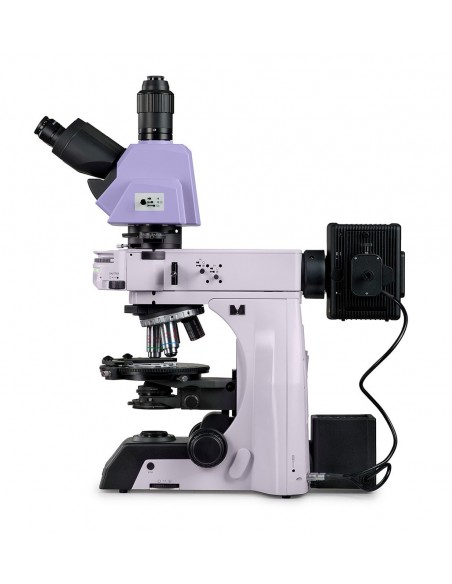

Microscope polarisant MAGUS Pol 890 - MAGUS

Microscope pour la recherche scientifique et l'inspection industrielle.
Conçu pour étudier des objets en lumière polarisée et naturelle. L'installation de composants optionnels permettra l'utilisation des méthodes de contraste de phase en champ sombre et en lumière transmise ainsi que du champ noir, du contraste interférentiel différentiel et de la fluorescence de la lumière réfléchie.
Avec la technique de la lumière transmise, il est possible d'étudier les phénomènes géologiques et anisotropes. des échantillons biologiques, ainsi que des échantillons de polymères en coupes minces.
Grâce à la technique de la lumière réfléchie, des coupes polies avec une face polie peuvent être étudiées. L'épaisseur des sections polies est arbitraire, normalement comprise entre 5 et 10 mm. Le microscope permet d'examiner des objets opaques jusqu'à 15 mm d'épaisseur.
Un microscope polarisant utilise la biréfringence d'échantillons anisotropes pour fournir une image. Lorsque la lumière polarisée plane traverse un échantillon anisotrope, elle se divise en deux rayons et change le plan de polarisation. L'analyseur ramène les oscillations du faisceau dans un seul plan, où elles interfèrent. L'image lumineuse et contrastée change de couleur à mesure que la platine tourne.
Les objectifs du microscope planaire semi-apochromatique sont exempts de déformations internes. Le tube intermédiaire abrite l'analyseur et les lentilles Bertrand et possède un boîtier pour les compensateurs.
Le microscope est utilisé en cristallographie, pétrographie, minéralogie, médecine légale, médecine et autres domaines scientifiques.

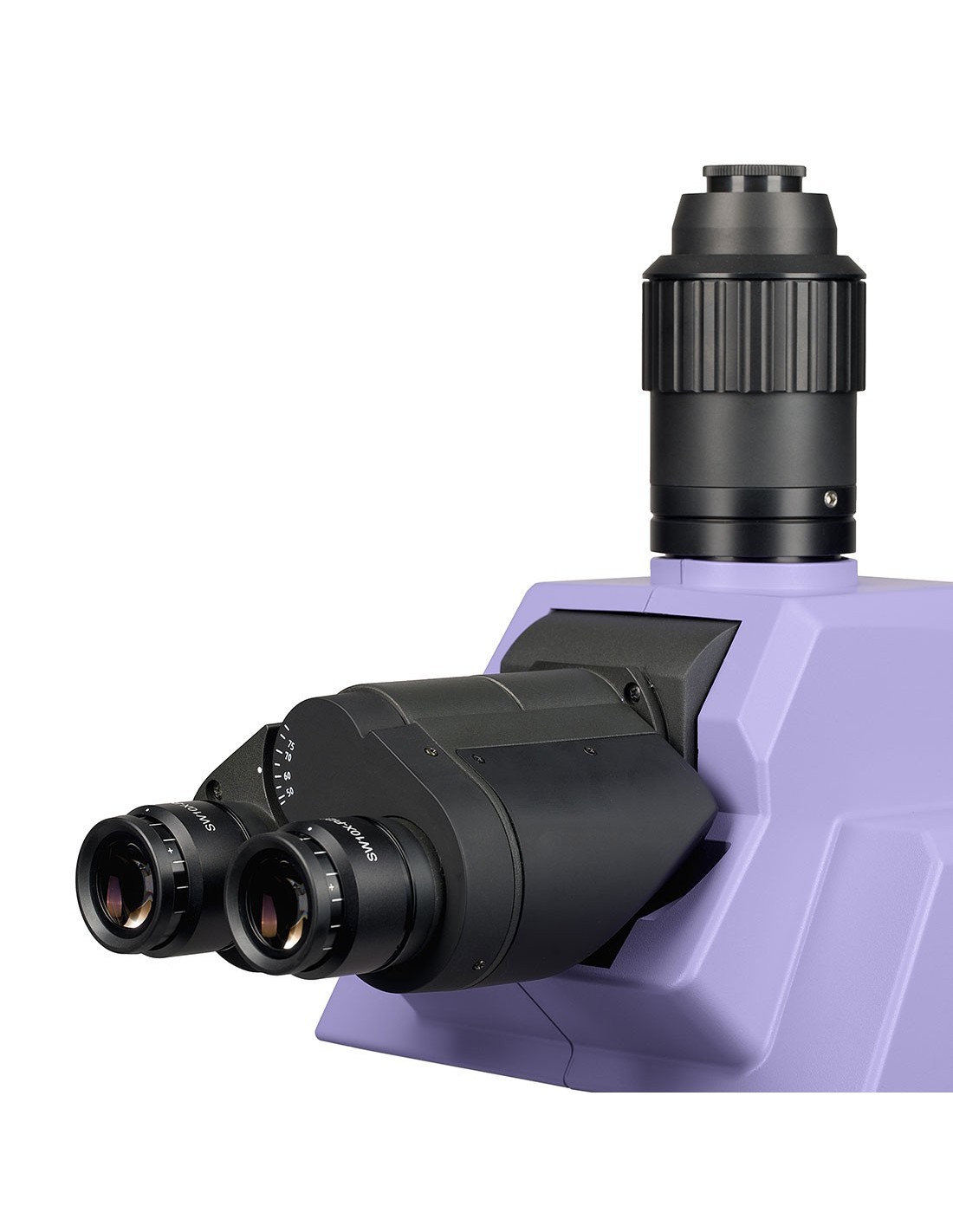

Tête de microscope

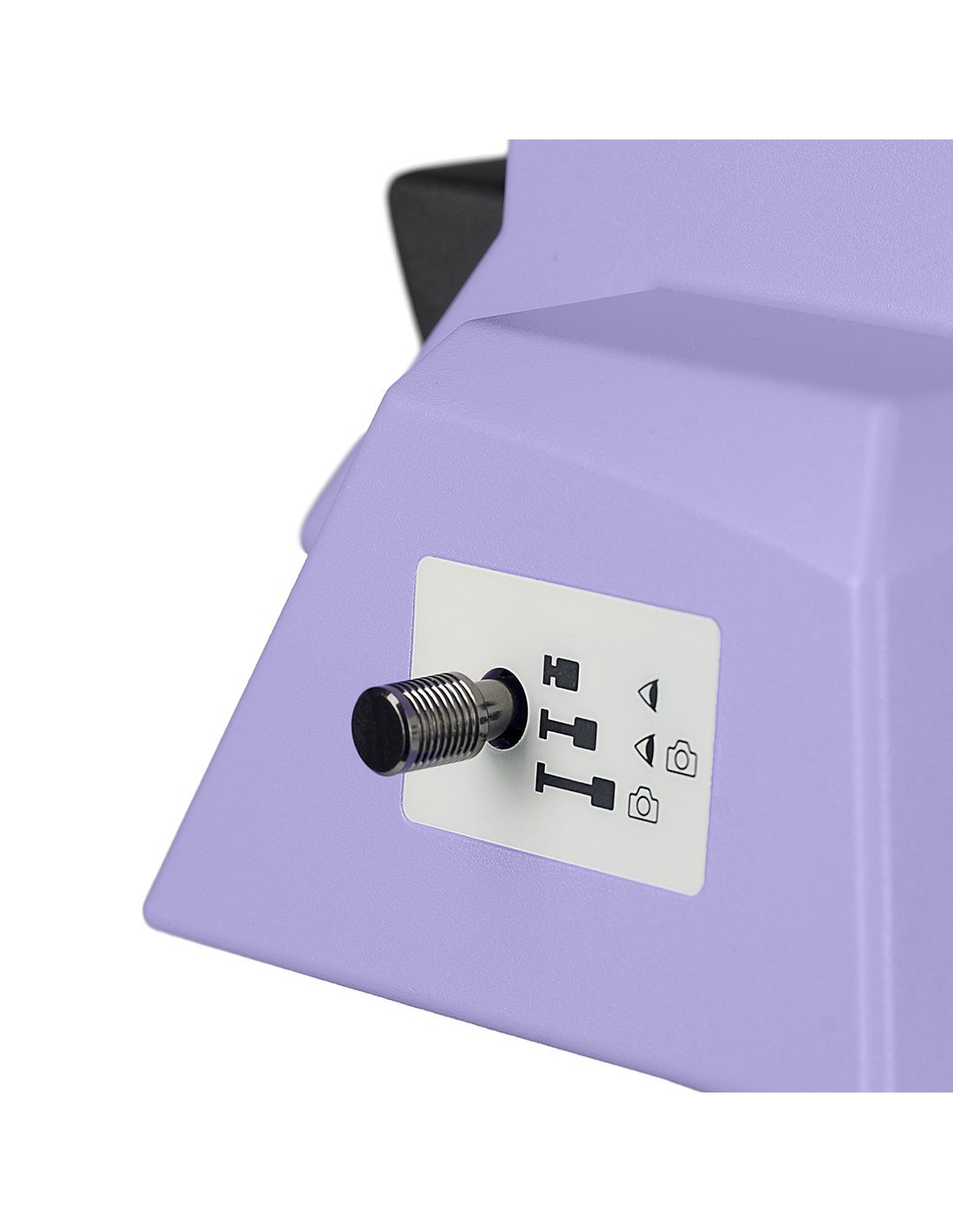

Tête trinoculaire avec optique corrigée à l'infini. L'utilisateur sélectionne l'angle d'inclinaison le plus confortable de la tête du microscope dans une plage de 0° à 35°. L'appareil photo numérique peut être installé dans le tube trinoculaire. Le faisceau se divise en 0/100, 100/0 ou 80/20.
Le kit de base comprend des oculaires 10x/22 mm avec réglage dioptrique et un long dégagement oculaire pour une utilisation avec des lunettes.

Nosepiece nosepiece

Nosepiece nosepiece pour cinq objectifs. Un boîtier disponible permet de centraliser la source lumineuse. L'utilisateur peut également installer un objectif supplémentaire dans le boîtier du porte-nez libre, ce qui lui permettra d'obtenir un grossissement supplémentaire.
La conception du porte-nez (« vers l'intérieur ») libère de l'espace à l'avant de la scène, de sorte que l'utilisateur peut voir la lentille insérée dans le chemin optique. Les douilles du porte-nez sont centrées pour s'aligner avec l'axe optique de l'objectif et du microscope.
Au-dessus du porte-nez se trouve une prise avec une fiche pour l'installation des compensateurs.

Objectifs

Les objectifs planaires semi-chromatiques infinis sont spécialement conçus pour les observations en lumière polarisée : l'optique sans contrainte garantit que la biréfringence provient de l'échantillon et non des éléments optiques. Ils offrent une meilleure correction des aberrations chromatiques et sphériques que les objectifs plan achromatiques.
Les objectifs 5x et 10x sont conçus pour fonctionner avec ou sans verre de protection, les objectifs 20x et 50x sont conçus pour fonctionner sans verre de protection. La distance parfocale est de 60 mm.

Tourelle pour l'installation des modules de contraste

Au-dessus du nez se trouve une tourelle pour l'installation des modules de contraste. Six modules peuvent être installés. La rotation de la tourelle change le mode d'observation. La commutation entre les méthodes de contraste s'effectue rapidement et sans réglages complexes.

Mécanisme de mise au point

Les boutons de mise au point grossière et fine sont coaxiaux et positionnés en bas. Le chercheur peut poser ses mains sur la table et prendre une position confortable devant le microscope.
Le bouton de verrouillage de la mise au point grossière permet d'ajuster rapidement le microscope après avoir changé l'objet d'étude. Le bouton est situé sur le côté gauche du microscope sur le même axe que le mécanisme de mise au point.
La bague sur le côté droit ajuste la tension de la vis de mise au point grossière. L'utilisateur ajuste la bonne tension pour les observations.

Scène

La scène tourne à 360° pour voir la couleur de l'échantillon changer lorsque le polariseur et le l'analyseur sont dans une orientation croisée. L'angle de rotation de la table basse peut être incliné. Grâce à l'échelle vernier, les mesures sont effectuées avec une précision de 0,1°.
Il est possible de centrer la platine à l'aide de deux vis puisque l'analyse d'un objet anisotrope en lumière polarisée nécessite un alignement précis de l'axe de rotation de la platine. avec l'axe optique du microscope.

Source de lumière

Des lampes halogènes de 100 W sont utilisées comme éclairage pour que la lumière réfléchie soit transmise. Les lampes halogènes émettent de la lumière à une température de couleur agréable pour les yeux. La lampe de 100 W est suffisamment lumineuse pour fonctionner avec des objectifs de grossissement de 4x à 100x en champ clair et en lumière polarisée.

Éclairage par lumière réfléchie

Le système d'éclairage rend l'installation de l'éclairage Köhler est possible. Le diaphragme d'ouverture et le diaphragme de champ sont déjà centrés lors du montage en usine et ne nécessitent aucun réglage supplémentaire. Si nécessaire, les ouvertures peuvent être ajustées à l'aide des vis de centrage. La source lumineuse est centrée selon trois axes.
L'analyseur et le polariseur sont utilisés pour la technique de microscopie de polarisation. Le polariseur est fixe, tandis que l'analyseur pivote à 360° et dispose d'une échelle vernier pour un réglage précis de l'angle.
Un ensemble de filtres peut aider à modifier la reproduction des couleurs.

Éclairage par lumière transmise

Un diaphragme à champ réglable, un condenseur centré et réglable en hauteur avec une optique sans stress, un diaphragme à ouverture réglable et un objectif relevable réalisent le réglage de l'éclairage Köhler. L'objectif rabattable est retiré du chemin optique pour les objectifs à faible grossissement et réinséré pour les objectifs à grossissement supérieur à 10x. Le polariseur peut pivoter de 0 à 360°, avec quatre angles de rotation de 0°, 90°, 180°, 270° marqués sur l'échelle. L'analyseur pivote à 360°, l'échelle vernier de l'analyseur garantit la précision de l'angle.

Eclairage Köhler en lumière réfléchie et transmise

L Eclairage Köhler améliore la qualité d’image de l’échantillon. Avec un tel éclairage, une résolution maximale peut être obtenue sur chaque objectif. Un éclairage du champ de vision sans obscurcissement des bords est également possible. L'objet d'étude est clair et ne présente pas d'artefacts d'image.

Etude d'échantillons en lumière polarisée

L'analyseur est inséré dans le chemin optique pour observer objets en lumière polarisée. À mesure que le polariseur et l'analyseur tournent, l'angle de polarisation change. Lorsque vous faites pivoter la platine du microscope, la réfraction de la lumière par l'échantillon change en fonction de l'angle de polarisation.
Les lentilles Bertrand sont utilisées pour les études conopiques.
Les compensateurs sont conçus pour améliorer le contraste des échantillons à faible biréfringence.

Accessoires

Il existe une gamme d'accessoires conçus pour ce microscope.
Un appareil photo numérique reproduit l'image du microscope sur un moniteur et stocke les fichiers, tandis que le logiciel mesure les échantillons en temps réel.
Vous pouvez utiliser une lame d'étalonnage pour mesurer des objets et la combiner avec un oculaire avec une balance ou avec un logiciel de caméra .

Principales caractéristiques :

• Études d'échantillons anisotropes opaques et transparents en lumière naturelle et polarisée
• Illuminateurs de lumière transmis et réfléchis par une puissante lampe halogène de 100 W fournissant une lumière intense. lumière naturelle
• Observations orthoscopiques, lentille Bertrand pour observations conopiques, compensateurs, éclairage Köhler en lumière transmise et réfléchie
• Tête trinoculaire avec tube vertical pour installer un appareil photo numérique et changer l'angle d'inclinaison ; Répartition du faisceau lumineux 0/100, 100/0 ou 80/20
• Les objectifs planaires semi-apochromatiques sans contraintes internes n'introduisent pas de faux effets optiques dans l'image
• Tourelle multifonctionnelle à 6 emplacements pour installer des modules de différentes méthodes de contraste
• Alignement pratique du nez et des fentes de platine
• La platine ronde rotative avec échelle vernier pour une mesure précise de l'angle de rotation, elle peut être fixée dans un emplacement sélectionné position

Le paquet contient :

• Support avec alimentation intégrée, mécanisme de réglage de la mise au point, platine, support de condensateur et un porte-nez revolver
• Condensateur avec lentille rabattable
• Illuminateur à lumière réfléchie – fixation avec tourelle et support de lampe halogène
• Illuminateur à lumière transmise – support de lampe halogène
• Tête trinoculaire
• Tube intermédiaire avec lentille de Bertrand et analyseur
• Compensateurs : compensateur λ ; Compensateur λ/4 ; coin quartz
• Objectif plan semi-apochromatique à l'infini : 5x/0,15, hauteur parfocale 60 mm
• Objectif plan semi-apochromatique à l'infini : 10x/0,30 , hauteur parfocale 60 mm li>
• Objectif plan semi-apochromatique à l'infini : 20x/0,45, hauteur parfocale 60 mm
• Objectif plan semi-apochromatique à l'infini : 50x/0,80, hauteur parfocale 60 mm
• Oculaire 10x/22 mm avec dégagement oculaire long et réglage dioptrique (2 pièces)
• Œilleton (2 pièces)
• Adaptateur à monture C
• Câble d'alimentation
• Cache anti-poussière
• Manuel d'utilisation et carte de garantie

Disponible sur demande :

• Appareil photo numérique
• Verre de calibrage
