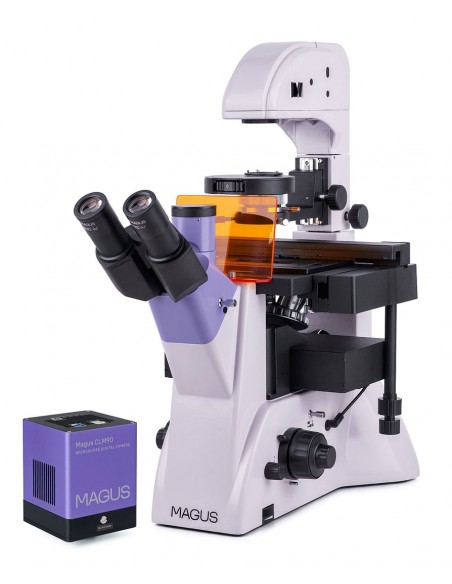

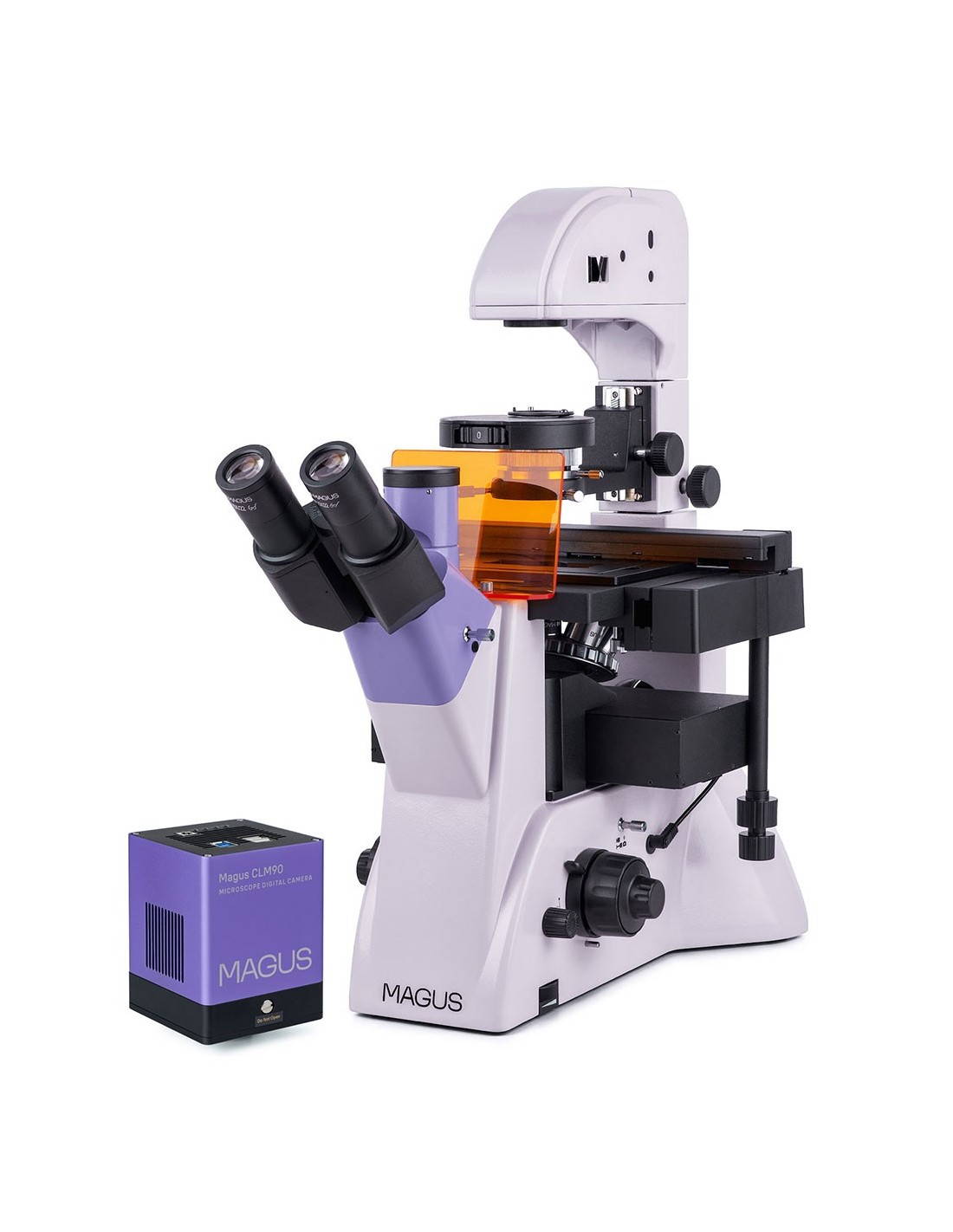

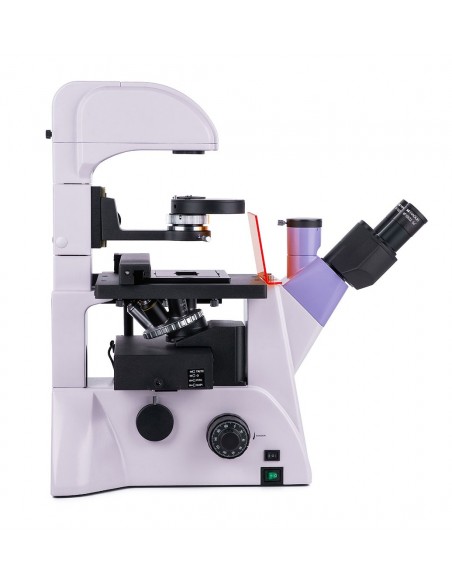

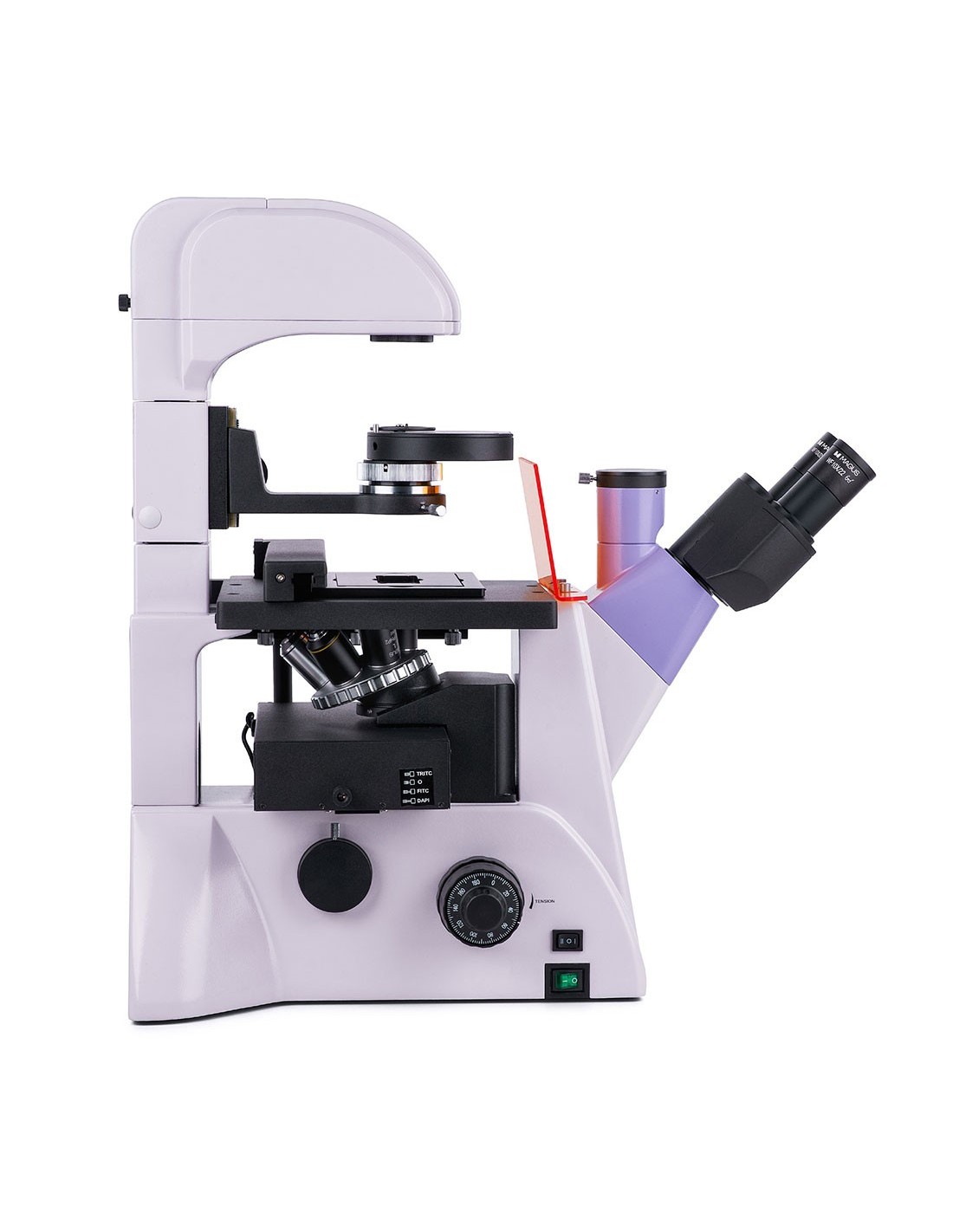

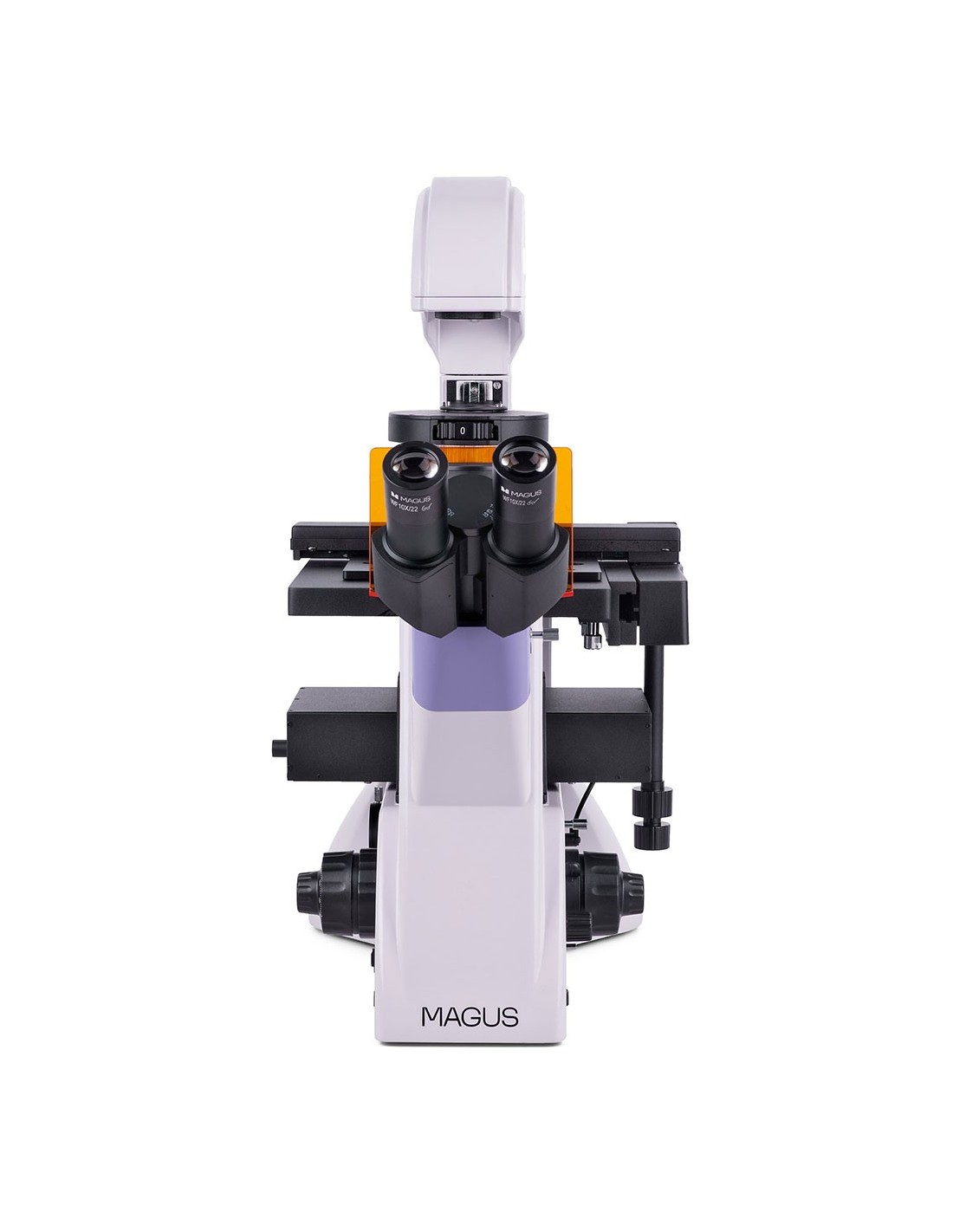

Le MAGUS Lum V500L est un microscope inversé pour la microscopie à fluorescence en lumière réfléchie et fond clair et la microscopie à contraste de phase en lumière transmise. Pour la microscopie à fluorescence, des filtres pour fluorochromes DAPI, FITC et TRITC sont utilisés. La conception inversée vous permet d'analyser des échantillons contenus dans de la verrerie de laboratoire, comme des boîtes de Pétri, des tubes à essai, etc. La hauteur de la verrerie peut atteindre 55 mm ou 165 mm lorsque le support est incliné. Les optiques sont conçues pour la verrerie de laboratoire avec un fond de 1,2 mm d'épaisseur. Ce microscope est idéal pour la recherche et les travaux de routine en laboratoire et peut être utilisé à des fins pédagogiques.
Appareil photo numérique
L'appareil photo numérique MAGUS CLM90 est conçu pour la technique de microscopie en champ sombre et à fluorescence.
La caméra est équipée d'un capteur de 7,1 MP et produit des images réalistes à une résolution de 3200x2200 px. Il est recommandé d'utiliser l'appareil photo avec des objectifs 4x, 10x, 20x et 40x. Lorsque vous utilisez des objectifs à faible grossissement, la caméra permet à l'utilisateur de voir des détails plus nets.
Les vidéos sont enregistrées à 51,3 ips ou 133,8 ips selon la résolution. Les vidéos se déroulent de manière fluide avec des transitions douces et subtiles entre les images. Le mouvement de l'échantillon est affiché en temps réel, sans délai. La caméra facilite l'observation d'objets en mouvement et convient aux démonstrations académiques.
La caméra est équipée d'une interface USB 3.0. La vitesse de transfert de données est 10 fois plus rapide que celle des caméras USB 2.0. La caméra haute vitesse est recommandée pour les laboratoires professionnels, la recherche ou l'enseignement universitaire.
Optique

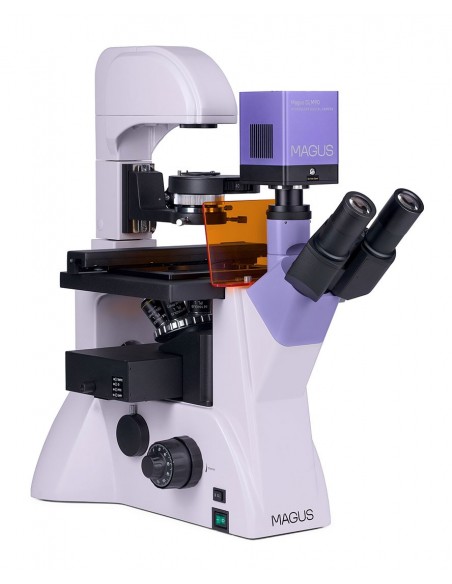

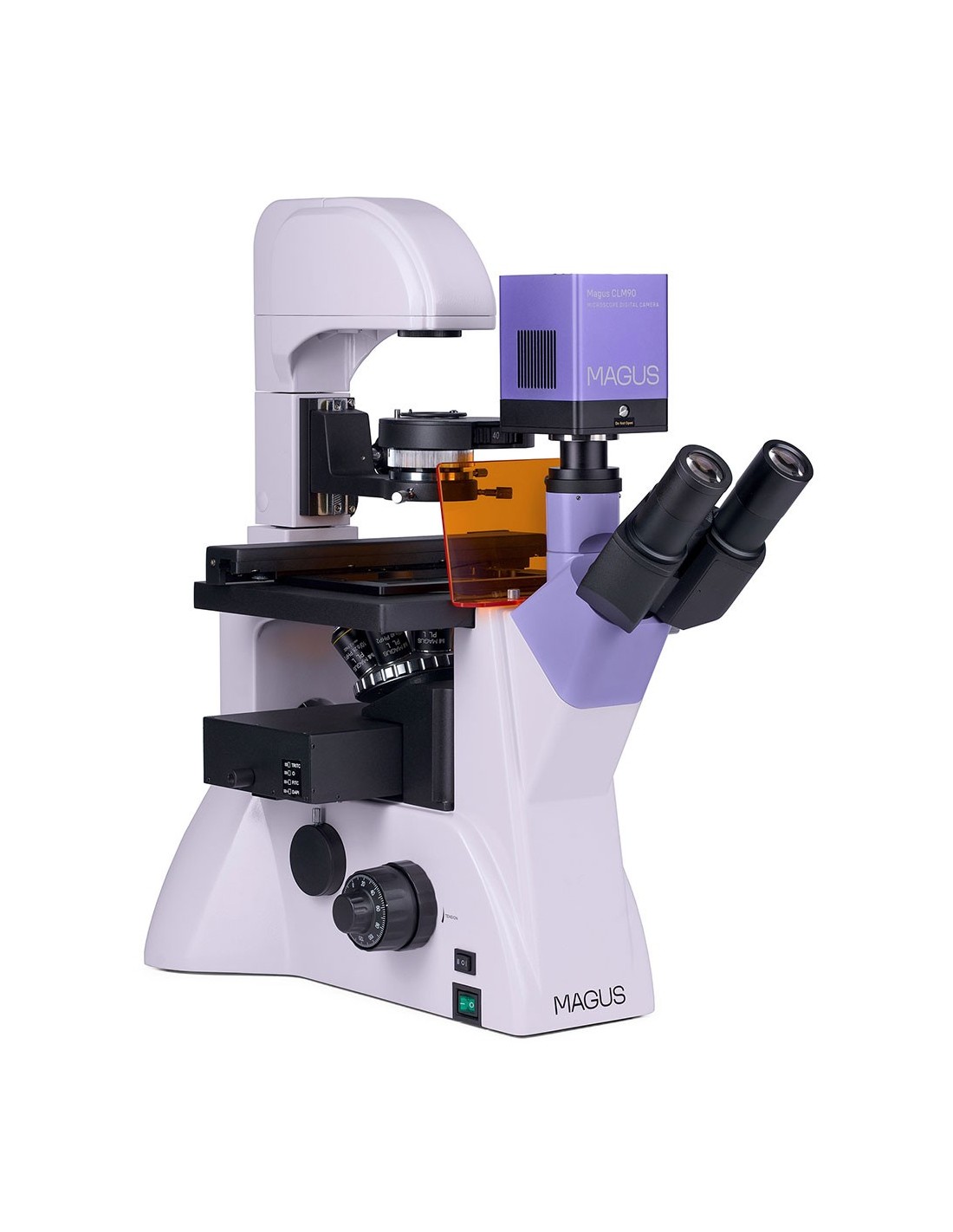

Deux options pour installer une caméra numérique et un moniteur : Le tube trinoculaire est conçu pour accueillir un moniteur (non inclus), tandis que le port latéral du cadre du microscope est conçu pour un appareil photo numérique (non inclus). Sur les deux chemins optiques se trouve un séparateur de faisceau : 100/0 et 0/100 (cadre du microscope), 80/20 (tête trinoculaire). L'inclinaison à 45° du tube oculaire permet de réaliser des observations en tout confort. Lors de l'assemblage du microscope, l'utilisateur peut faire pivoter les tubes optiques de 180°.
Le paquet comprend six objectifs planachromatiques : trois pour une utilisation en microscopie à fond clair et à fluorescence, les trois autres pour la microscopie à contraste de phase. Les lentilles sont corrigées en continu et ont une longue distance de travail. Le revolver à nez dispose de six emplacements pour loger autant d'objectifs. Le nez est placé sur un support sous la platine.
Eclairage
La source d'excitation de fluorescence est une LED de 5 W avec une durée de vie de 50 000 heures, sans la nécessité de le remplacer pendant la durée de vie utile de l'instrument. L'instrument est équipé de trois filtres d'excitation : filtres pour fluorochromes DAPI, FITC et TRITC. L’éclairage LED est plus économe en énergie et plus facile à entretenir qu’une lampe à vapeur de mercure, ce qui le rend conseillé pour une utilisation dans l’enseignement universitaire. L'éclairage LED est cohérent en termes de température de couleur. La LED s'allume et s'éteint rapidement et ne surchauffe pas lors d'une utilisation prolongée.
La source lumineuse pour les observations en lumière transmise est toujours une LED de 5 W. Son intensité lumineuse est suffisante pour chacun des objectifs utilisés en fond clair. ou des techniques de microscopie à contraste de phase.
Les deux sources de lumière, tant la lumière réfléchie que la lumière transmise, peuvent être ajustées selon la méthode Köhler. Cela vous permet d'atteindre la limite de résolution maximale pour chaque objectif et d'obtenir une image claire et nette sans artefacts ni assombrissement des bords.
Le microscope est équipé d'un condenseur de contraste de phase : trois emplacements sont utilisés pour les objectifs à contraste de phase avec un grossissement de 10x, 20x et 40x, tandis que le quatrième emplacement est destiné à la microscopie en fond clair. Les anneaux de contraste de phase peuvent être centrés. Vous pouvez passer d'une technique de microscopie à une autre en tournant simplement un bouton.
Plaque et mécanisme de mise au point
La platine fixe est équipée d'un insert traducteur pour verrerie de laboratoire mobile et est équipée de trois supports pour plaques de différentes tailles. La verrerie de laboratoire peut être déplacée sur le plan horizontal, selon deux axes perpendiculaires entre eux. Le microscope dispose d'un mécanisme de mise au point grossière et fine. Le mécanisme de mise au point grossière est équipé d'un bouton de fixation et la tension de la vis grossière peut être réglée. Les boutons ont une conception ergonomique qui permet à l'utilisateur de maintenir une posture détendue tout en travaillant.
Accessoires
Le microscope peut être équipé d'oculaires supplémentaires, d'étalonnage des lames ou un appareil photo numérique de la gamme d'accessoires MAGUS.
Principales caractéristiques du microscope :
- Conception inversée pour observer les échantillons contenus en laboratoire verrerie d'une épaisseur de fond de 1,2 mm et d'une hauteur allant jusqu'à 55 mm, ou 165 mm avec un support incliné
- Techniques de microscopie : fluorescence (lumière réfléchie), fond clair et phase de contraste (lumière transmise)
- Éclairage Köhler configurable pour la lumière transmise et réfléchie ; source lumineuse avec LED 5 W longue durée, sans remplacement des ampoules
- L'instrument est équipé de trois filtres d'excitation : filtres pour fluorochromes DAPI, FITC et TRITC
- Condenseur à contraste de phase , permet une commutation rapide et pratique entre les différentes techniques de microscopie
- Tête trinoculaire ; deux options pour installer une caméra ou un moniteur : séparateur de faisceau avec rapport 100/0 et 0/100 (cadre du microscope), 80/20 (tête trinoculaire)
Caractéristiques principales de la caméra :
- Pour la microscopie sur fond noir et à fluorescence avec des objectifs 4x, 10x, 20x ou 40x
- Résolution de 7,1 MP : lors d'observations avec des objectifs à faible grossissement, la caméra permettent à l'utilisateur de voir des détails plus nets
- 51,3 ips et 133,8 ips, respectivement à une résolution de 3 200 x 2 200 pixels et 1 584 x 1 100 pixels, pour l'observation d'objets avec des éléments en mouvement, pour l'enregistrement vidéo et pour déplacer l'échantillon sans à-coups ni retards
- La cellule Peltier abaisse la température du capteur lors d'un fonctionnement prolongé et élimine le bruit thermique, vous permettant ainsi d'utiliser une vitesse d'obturation longue lors de la prise de photos
- Obturateur global pour une lecture rapide du signal par le capteur, une plus grande luminosité de l'image sans effets optiques lors de l'observation d'objets en mouvement
- Le capteur CMOS SONY Exmor rétro-éclairé monochrome offre des images avec un faible bruit et une sensibilité lumineuse élevée, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées
- Interface USB 3.0 pour un transfert de données rapide et fluide
- Logiciel pour l'enregistrement et l'édition de photos et de vidéos, fonctions d'affichage externes, linéaires et angulaires mesures
Le paquet contient :
- Appareil photo numérique MAGUS CLM90 (appareil photo numérique, câble USB, adaptateur 12 V, 3 A , étui, CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Base avec entrée d'alimentation intégrée, source de lumière pour les observations en lumière réfléchie et transmise, condenseur, mécanisme de mise au point, platine et embout

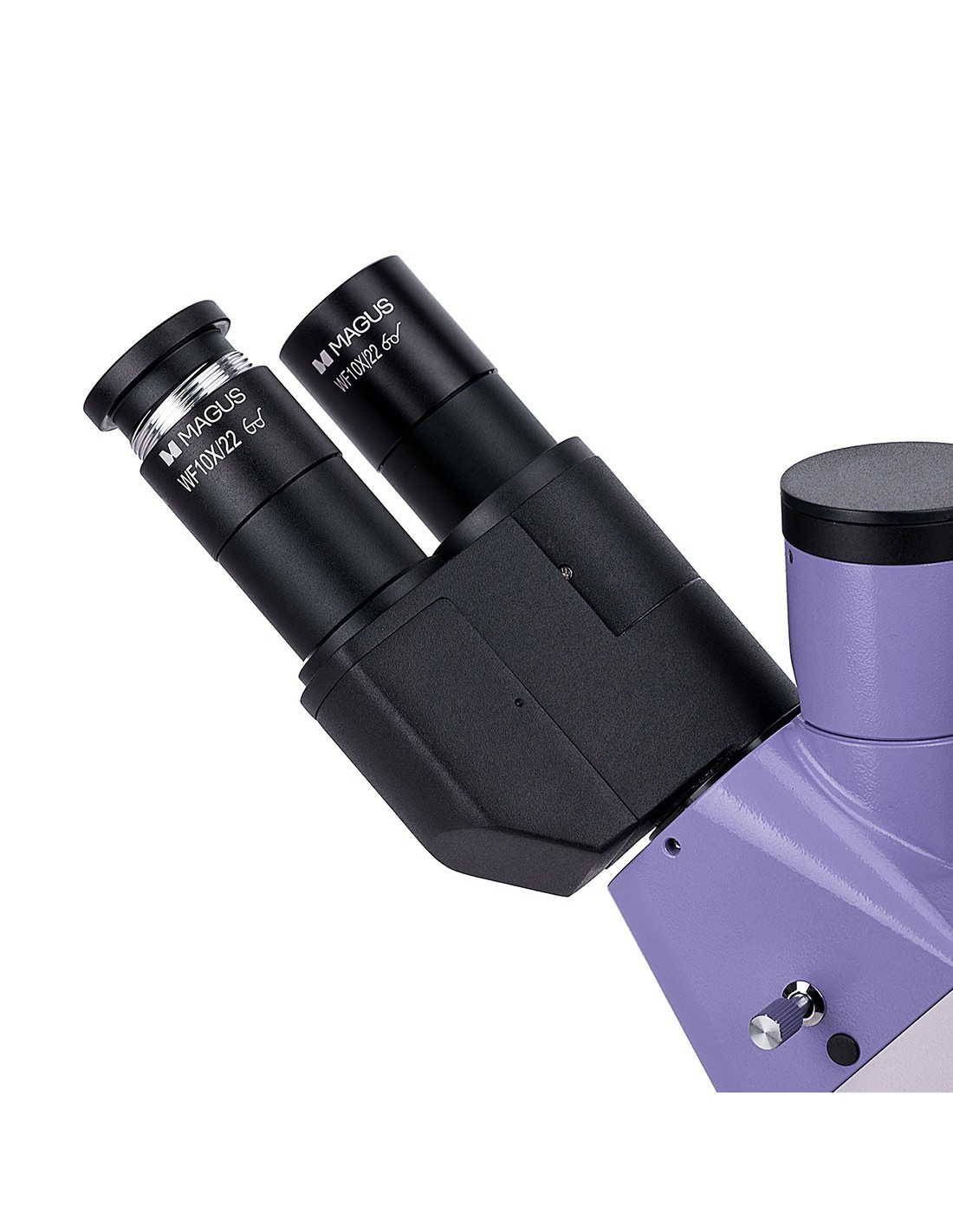

- Tête trinoculaire
- Objectif planachromatique infini : PLL 10x/0,25 pour contraste de phase, WD 4,3 mm
- Objectif plan achromatique infini : PLL 20х/0,40 WD 8,0 mm
- Objectif plan infini achromatique : PLL 40x/0,60 WD : 3,5 mm
- Objectif plan achromatique infini : PLL 10x/0,25 PHP2 WD 4,3 mm
- Objectif plan achromatique infini : PLL 20x/0,40 PHP2 WD 8,0 mm
- Objectif planachromatique Infinity : PLL 40x/0,60 PHP2 WD 3,5 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Écran UV
- 1x adaptateur monture C
- Clé Allen
- Câble d'alimentation
- Couvercle anti-poussière < li>Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée < li>Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.) li>
- Oculaire 25x/9 mm (2 pcs.)
- Verre de calibrage
| Marque td> | MAGUS |
| Garantie | 5 lettres |
| EAN |
| Taille du colis (LxPxH) | 38x61x82 cm |
| Poids d'expédition |
| Délimiteur | Microscope à fluorescence inversé MAGUS Lum V500L |
| Type< /td> td> | biologique, lumineux/optique |
| Tête | trinoculaire |
| Tube vertical< /td> | Siedentopf, rotatif à 180° |
| Grossissement x | 100–400 en configuration de base (*en option : 40– 500/ 600/800/1000) |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires |
| td> | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planifier des objectifs achromatiques à l'infini (∞) : PLL 10x/0,25/4,3 ; PLL 20x/0,40/8,0 ; PLL 40x/0,60/3,5 ; contraste de phase : PLL 10x/0,25/4,3 PHP2 ; PLL 20x/0,40/8,0 PHP2 ; PLL 40x/0,60/3,5 PHP2 ; distance parfocale : 45 mm |

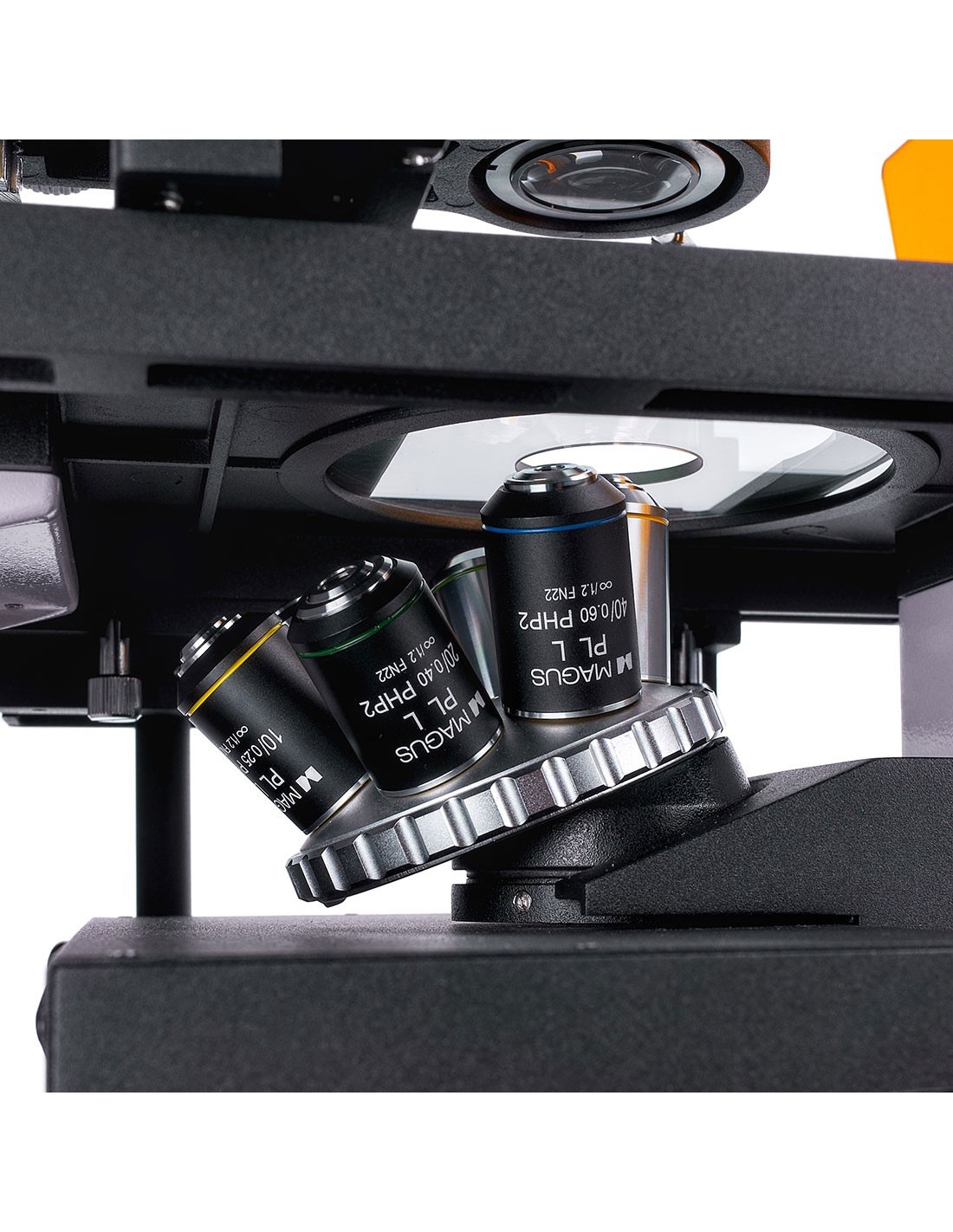

| Nez revolver | pour 6 objectifs |
| Distance de travail, mm < /td> | 4.3 (10х); 8,0 (20x); 3,5 (40x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étage, mm< /td> | 227x208 |
| Amplitude de mouvement de la scène, mm | 77/134.5 |
| Caractéristiques de la table | fixe, avec insert traducteur et plaques de verre Ø118 mm ; Ø118 mm ; supports de plaques : 86x129,5 mm, Ø87,5 mm ; 34x77,5 mm, Ø68,5 mm ; 57x82 mm, Ø60 mm |
| Condensateur | NA 0,6 ; distance de travail : 55 mm ; tourelle à contraste de phase ; avec vis de fixation |
| Diaphragme | diaphragme d'ouverture à iris |
| Mise au point | boutons coaxiaux pour une mise au point grossière et fine (macro et fine), positionnés des deux côtés |
| Éclairage | halogène, fluorescent |
| Réglage de la luminosité | oui |
| Alimentation | Secteur AC, 85 – 265 V, 50/60 Hz |
| Type de source lumineuse | Source lumineuse pour observations en lumière réfléchie : LED 5 W ; Source lumineuse pour les observations en lumière transmise : LED 5 W |
| Filtres optiques | oui |
| Température de fonctionnement plage, °C | 5 — 35 |
| Caractéristiques spéciales | condenseur à contraste de phase (tourelle) avec boîtier et anneau de contraste de phase disponibles plaques pour objectifs 10x, 20x et 40x ; microscope de centrage auxiliaire |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Module fluorescent | filtres : ultraviolet (UV), violet (V), bleu (B), vert ( G) |
| Filtre de fluorescence : type de filtre/longueur d'onde d'excitation/miroir dichroïque/longueur d'onde d'émission | ultraviolet (UV), 320-380 nm/425 nm/ 435 nm ; violet (V) 380-415 nm/455 nm/475 nm ; bleu (B) 450-490 nm/505 nm/515 nm ; vert (G) 495–555 nm/585 nm/595 nm |
| Application | laboratoire/médical |
| Position d'éclairage | double |
| Méthode de recherche | champ clair, microscope à contraste de phase, fluorescence |
| Ensemble avec trousse/étui/sac | housse anti-poussière |
| === Délimiteur ===< /td> | Appareil photo numérique |
| Capteur | SONY Exmor CMOS |
| Couleur/monochrome | monochrome |
| Mégapixels | 7.1 |
| Résolution maximale, px | 3 200 x 2 200 |
| Taille du capteur | 1,1" (14,4 x 9,9 mm) |
| Taille des pixels, µm | 4,5x4,5 |
| Module thermoélectrique biphasé (cellule Peltier) pour régler la température à 42°C en dessous de la température ambiante< /td> | oui |
| Sensibilité à la lumière | 3354 mV à 1/30 s< /td> |
| 0,15 mV à 1/30 s |
| Temps d'exposition | 0,1 ms – 1 h |
| Enregistrement vidéo | oui |
| 51,3@3200x2200, 133,8@1584x1100 |
| Capacité numérique ADC (bit) | 8/12 (sélectionnable) |
| Format vidéo |
| Plage spectrale, nm td> | 380–650 (avec filtre IR et filtre antireflet) |
| Type de vitesse d'obturation | Obturateur global |
| Balance des blancs | manuel, automatique |
| manuel, automatique |
| Fonctionnalités du logiciel | taille de l'image, luminosité, contrôle de l'exposition |
| Logiciel | MAGUS View |
| Sortie | USB 3.0, 5 Gb/s< /td> |
| Configuration système requise |
| Type de montage | Montage C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | CC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
