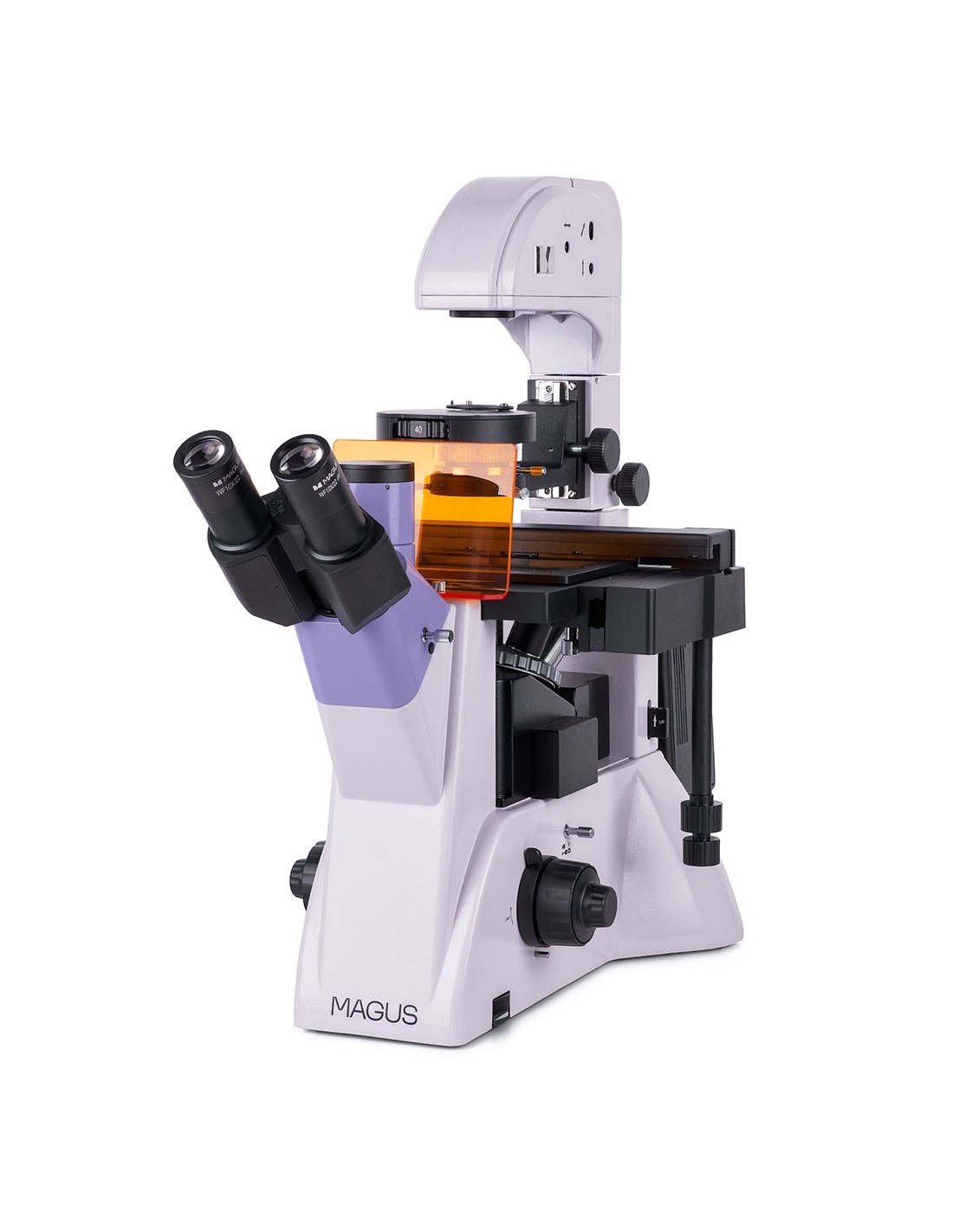

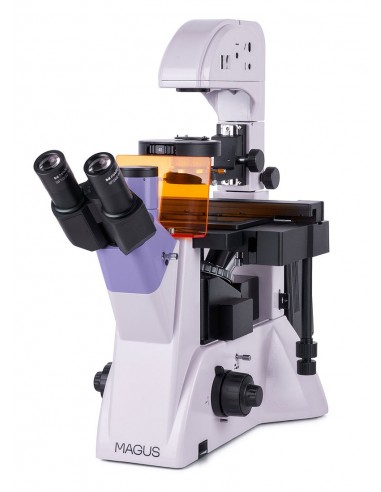

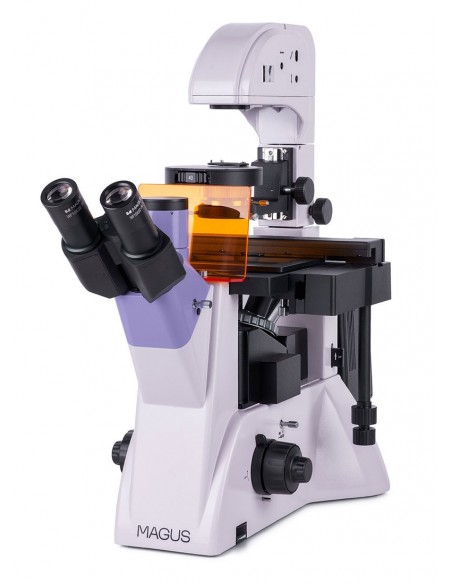

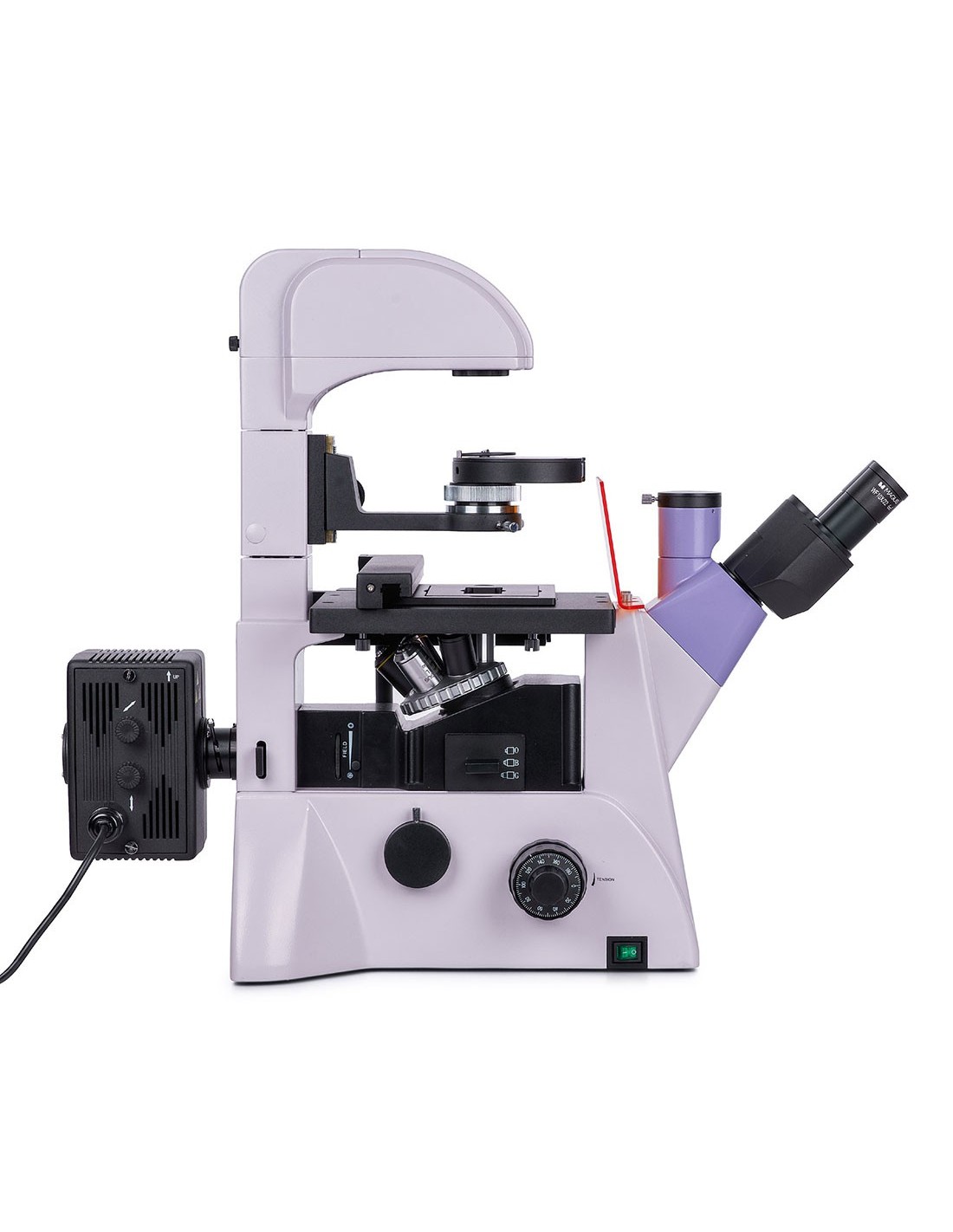

Le microscope à fluorescence inversé MAGUS Lum V500 est conçu pour observer des échantillons dans de la verrerie de laboratoire d'une hauteur allant jusqu'à 55 mm et d'une épaisseur de fond allant jusqu'à 1,2 mm. En inclinant le support de l'illuminateur, il devient possible d'utiliser de la verrerie de laboratoire plus grande, jusqu'à 165 mm. Les échantillons peuvent être observés en lumière réfléchie (technique de microscopie à fluorescence) et en lumière transmise (avec microscopie en champ clair et à contraste de phase). Les principaux domaines d'application de ce microscope sont : la médecine, la pharmacologie, la biochimie, l'épidémiologie, etc.
Optique

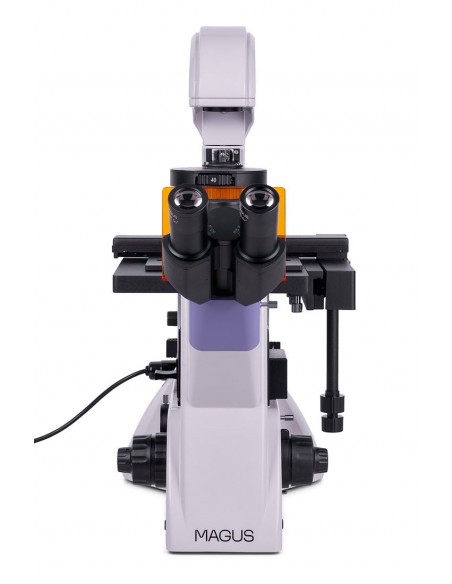

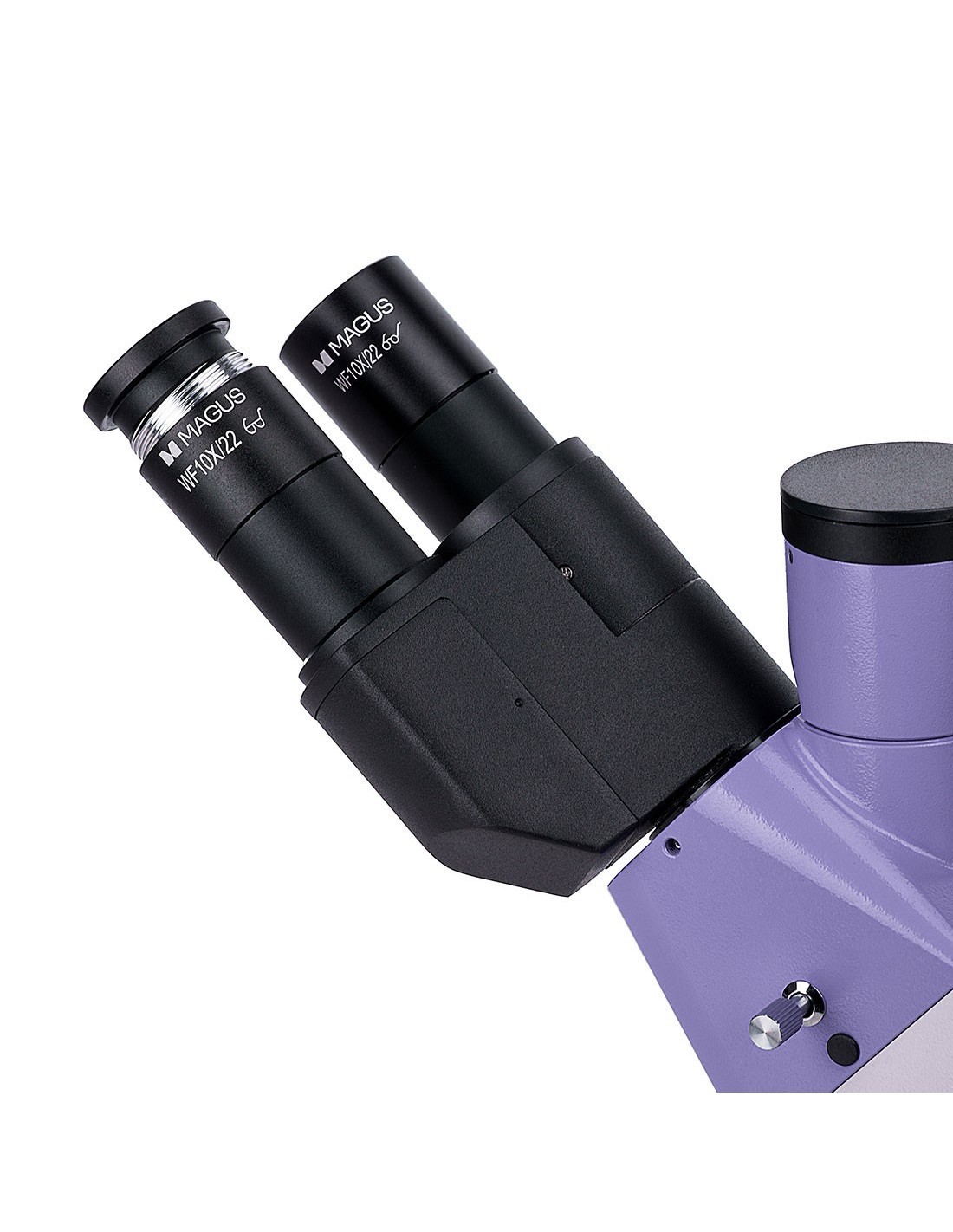

Ce microscope est équipé d'une tête trinoculaire avec tube optique vertical. Il y a un port de caméra latéral sur le cadre du microscope. Ce choix de conception vous permet d'installer simultanément un appareil photo numérique et un moniteur (non inclus) sur le microscope. Le séparateur de faisceau de la tête trinoculaire a un rapport de 80/20, tandis que celui du cadre du microscope est de 100/0 et 0/100. Les tubes oculaires peuvent pivoter sur 180°, ce qui permet d'ajuster le dégagement oculaire en fonction de l'utilisateur.

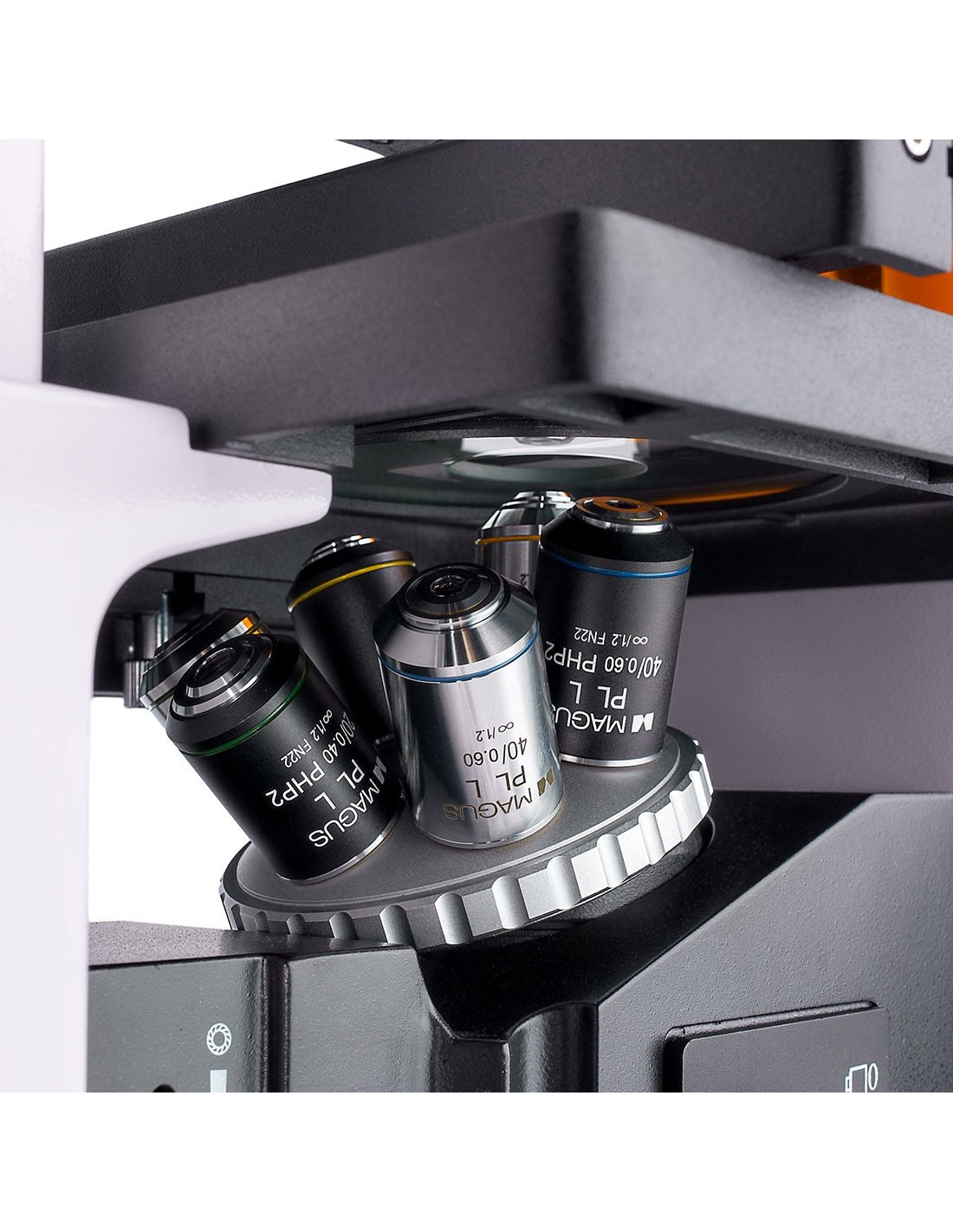

L'embout nasal est placé sur un support sous la scène. Il est équipé de six emplacements libres, permettant d'héberger autant d'objectifs. Le package comprend trois objectifs pour le contraste de phase et trois objectifs pour les observations de fluorescence et de fond clair. Il s'agit d'objectifs planachromatiques à longue distance de travail, conçus pour la verrerie de laboratoire avec un fond de 1,2 mm d'épaisseur.
Éclairage

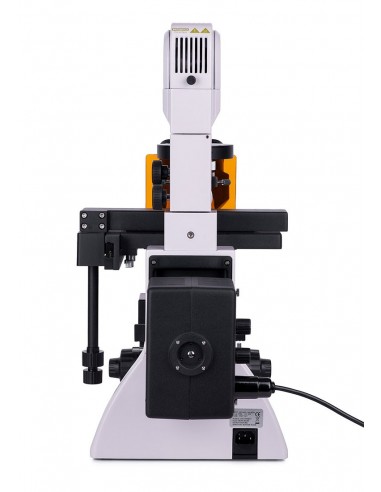

La source de lumière réfléchie est un Lampe à vapeur de mercure de 100 W. Elle est placée dans un support de lampe pour une meilleure dissipation de la chaleur et moins de risque de surchauffe lors d'une utilisation prolongée. Cette lampe émet de la lumière dans une large gamme de longueurs d'onde avec différentes intensités maximales, ce qui la rend parfaite pour travailler avec une variété de fluorophores. Filtres de fluorescence : ultraviolet (UV), violet (V), bleu (B) et vert (G). La lampe à vapeur de mercure éclaire intensément l'échantillon, offrant une bonne visibilité et peut être facilement remplacée si nécessaire.
La lumière transmise est fournie par une lampe halogène de 30 W. L'éclairage fourni est intense et avec une température de couleur chaude. . De ce fait, l’observation à travers chacune des lentilles est toujours efficace et confortable pour les yeux. Le microscope dispose d'un condenseur de contraste de phase avec quatre fentes : l'une est utilisée pour les observations en fond clair et les trois autres sont conçues pour les objectifs à contraste de phase 10x, 20x et 40x. Les anneaux de contraste de phase peuvent être centrés. Pour passer de l'observation en champ clair aux techniques de contraste de phase, et vice versa, il suffit de faire tourner le disque. Ceci est particulièrement pratique pour les chercheurs professionnels, car cela permet de gagner du temps.
Application de l'éclairage Köhler pour les observations en lumière transmise et réfléchie. L'utilisation de cette méthode vous permet d'obtenir des images claires et nettes, en haute résolution, sans artefacts ni assombrissement des bords.
Étape et mécanisme de mise au point
Le La platine est fixe et est équipée d'un mécanisme permettant de déplacer la verrerie de laboratoire sur laquelle est positionné l'échantillon. La verrerie de laboratoire peut être déplacée le long du plan horizontal, selon deux axes perpendiculaires entre eux. Le mouvement est fluide et précis et le mécanisme comprend quatre supports pour accueillir des verres de différentes tailles. La netteté de l'image du microscope est ajustée en tournant les boutons de mise au point grossière et fine (vis macro et fine). La mise au point grossière est équipée d'un bouton de fixation et la tension de la vis grossière peut être réglée. Les boutons de mise au point sont coaxiaux et sont situés des deux côtés du cadre.
Accessoires
Cette gamme de produits comprend des accessoires supplémentaires pour le microscope MAGUS Lum V500 : oculaires, appareils photo numériques et lames d'étalonnage.
Principales caractéristiques :
- Microscopie à fluorescence en lumière réfléchie et microscopie de champ avec contraste de phase et clair en lumière transmise
- Possibilité d'observer des échantillons à l'intérieur de verrerie de laboratoire jusqu'à 55 mm de hauteur, ou 165 mm avec support incliné
- Lampe à vapeur Lampe à mercure 100 W pour observations en lumière réfléchie, lampe halogène 30 W pour les observations en lumière transmise, éclairage Köhler configurable
- Quatre filtres de fluorescence : ultraviolet (UV), violet (V), bleu (B) et vert (G)
- Tête trinoculaire rotative à 180 °. Deux options pour installer une caméra numérique et un moniteur : séparateur de faisceau 80/20 (tête trinoculaire) ou séparateur de faisceau 100/0 ou 0/100 (cadre du microscope)
- Plateforme avec fentes pour boîtes de Pétri et verrerie de laboratoire de différents diamètres
- Condensateur de contraste de phase avec ouverture de champ clair et ouvertures de contraste triphasées

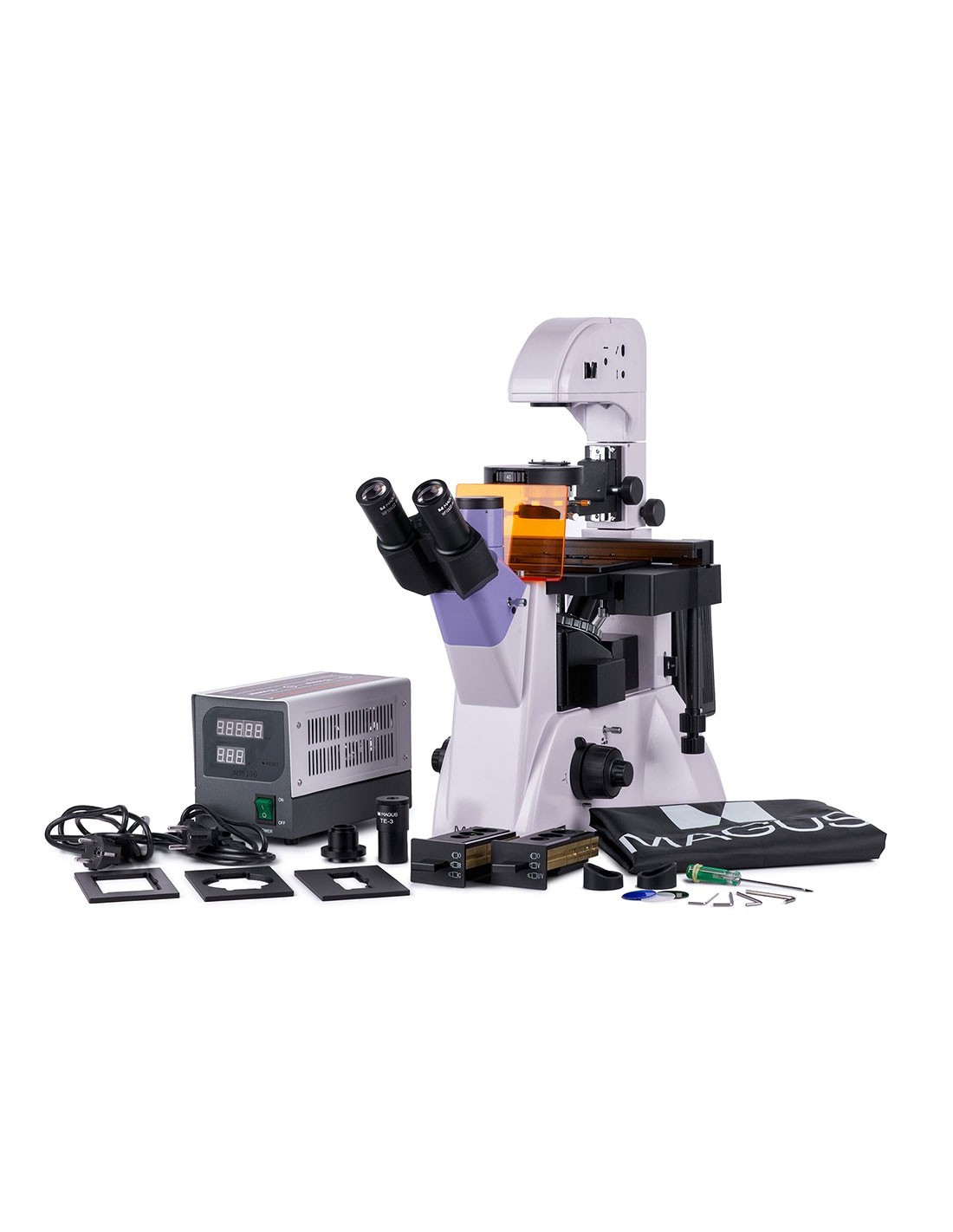

Le paquet contient :
- Stand avec source de lumière pour les observations en lumière transmise et condenseur, mécanisme de mise au point, platine et embout
- Unité de fluorescence
- Boîtier de lampe à vapeur de mercure
- Tête trinoculaire
- Objectif planachromatique infini : PLL 10x/0,25 pour contraste de phase, WD 4,3 mm
- Objectif plan achromatique infini : PLL 20х/0,40 WD 8,0 mm
- Plan achromatique infini objectif : PLL 40х/0,60 WD 3,5 mm
- Objectif achromatique plan infini : PLL 10x/0,25 PHP2 WD 4,3 mm
- Objectif achromatique plan infini : PLL 20x/0,40 PHP2 WD 8,0 mm
- Objectif planachromatique Infinity : PLL 40x/0,60 PHP2 WD 3,5 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Écran UV
- 1x adaptateur monture C
- Clé Allen
- Alimentation pour la lampe à vapeur de mercure
- Câble d'alimentation
- Réfléchi Câble d'alimentation de l'éclairage
- Cache anti-poussière
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x /15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Appareil photo numérique
- Verre d'étalonnage
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018201 |
| Taille du colis (LxPxH) | 38x61x82 cm |
| Poids d'expédition | 26 kg |
| Type | biologique, lumineux/optique |
| Testé | trinoculaire |
| Tube vertical | Siedentopf, rotatif à 180° |
| Grossissement x | 100–400 en configuration de base ( *en option : 40–500/600/800 /1000) |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planifier des objectifs achromatiques à l'infini (∞) : PLL 10x/0,25/4,3 ; PLL 20x/0,40/8,0 ; PLL 40x/0,60/3,5 ; contraste de phase : PLL 10x/0,25/4,3 PHP2 ; PLL 20x/0,40/8,0 PHP2 ; PLL 40x/0,60/3,5 PHP2 ; distance parfocale : 45 mm |
| Nez revolver | pour 6 objectifs |
| Distance de travail, mm | 4.3 (10х); 8,0 (20x); 3,5 (40x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étage, mm | 227x208 |
| Amplitude de mouvement de la scène, mm | 77/134.5 |
| Caractéristiques de la table | fixe, avec plateau en verre Ø118 mm et curseur mécanique ; support de plaque : 86x129,5, Ø90 mm ; 34x77,5 mm, Ø68,5 mm ; 57x82 mm, Ø60 mm ; 29x77,5 mm, Ø35 mm |
| Condensateur | NA 0,6 ; distance de travail : 55 mm ; tourelle à contraste de phase ; avec vis de fixation |
| Membrane | diaphragme à ouverture réglable, diaphragme de champ avec iris réglable |
| Focus | Coaxial, mise au point grossière (avec bouton de réglage de la tension de la vis micrométrique et bouton de fixation) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | halogène, fluorescent |
| Réglage de la luminosité | oui |
| Alimentation | Secteur CA, 85-265 V, 50/60 Hz |
| Type de source lumineuse | lumière réfléchie : lampe à vapeur de mercure de 100 W ; lumière transmise : lampe halogène 12 V, 30 W |
| Filtres optiques | oui |
| Température de fonctionnement plage, °C | 5 — 35 |
| Caractéristiques spéciales | condenseur à contraste de phase (tourelle) avec boîtier et anneau de contraste de phase disponibles plaques pour objectifs 10x, 20x et 40x ; microscope de centrage auxiliaire |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Module fluorescent | filtres : ultraviolet (UV), violet (V), bleu (B), vert ( G) |
| Filtre de fluorescence : type de filtre/longueur d'onde d'excitation/miroir dichroïque/longueur d'onde d'émission | ultraviolet (UV), 320-380 nm/425 nm/ 435 nm ; violet (V) 380-415 nm/455 nm/475 nm ; bleu (B) 450-490 nm/505 nm/515 nm ; vert (G) 495–555 nm/585 nm/595 nm |
| Application | laboratoire/médical |
| Position d'éclairage | double |
| Méthode de recherche | champ clair, microscope à contraste de phase, fluorescence |
| Ensemble avec trousse/étui/sac | housse anti-poussière |
