Microscope métallographique MAGUS Metal 650 BD - MAGUS

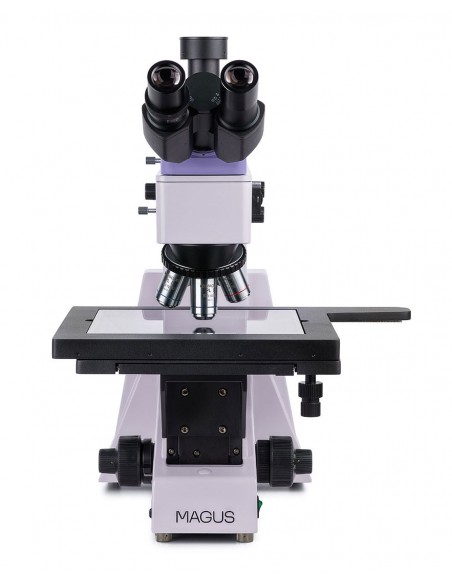

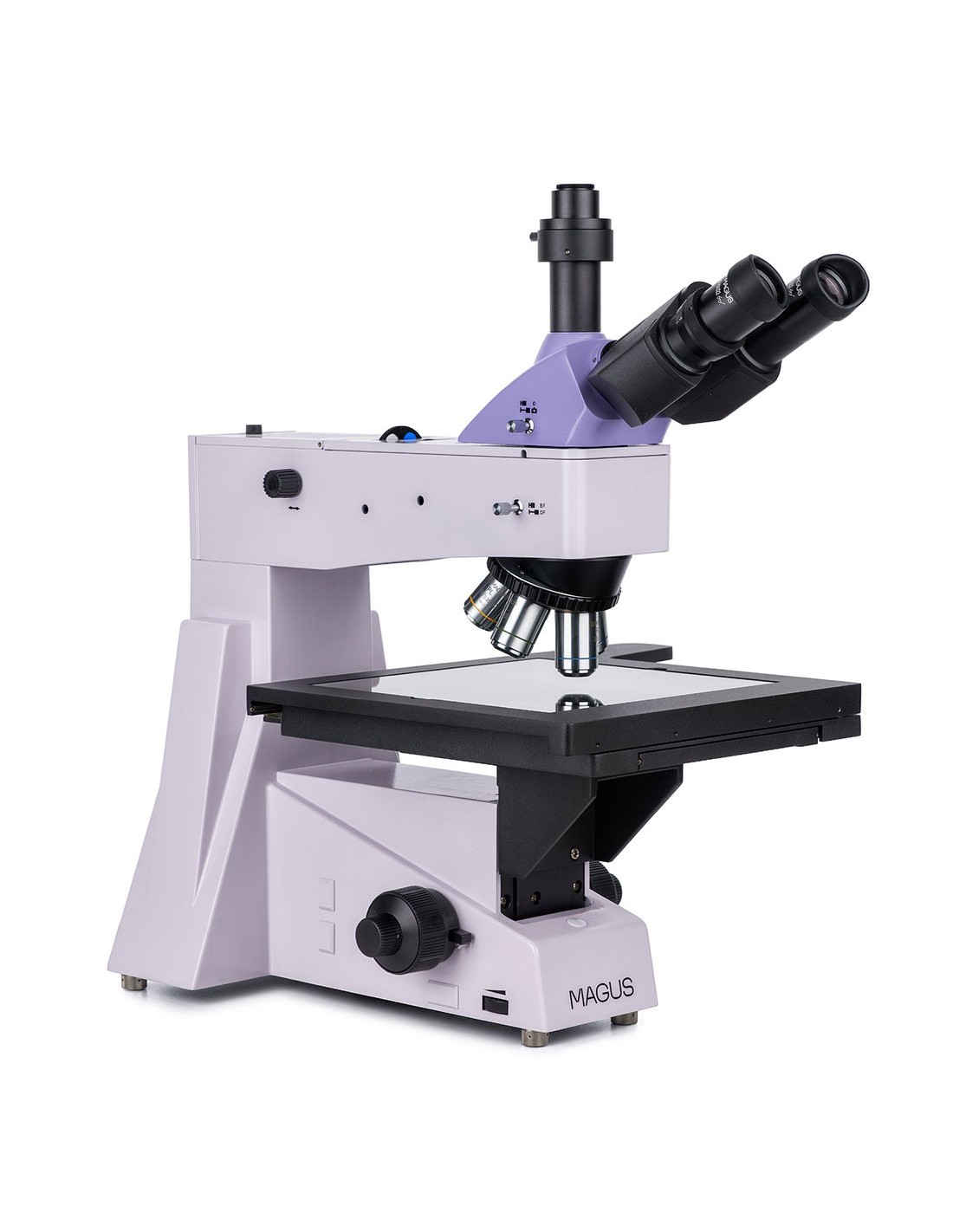

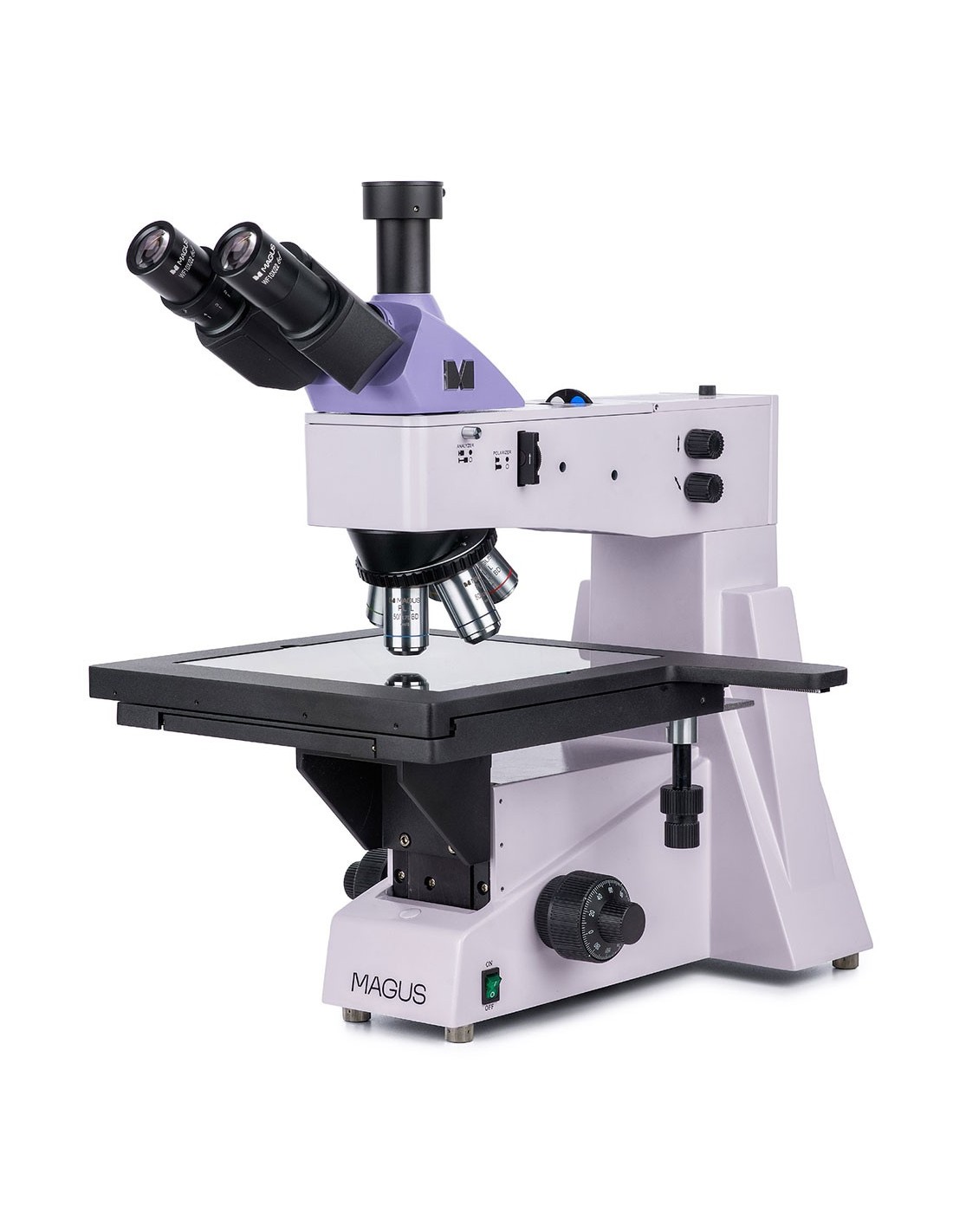

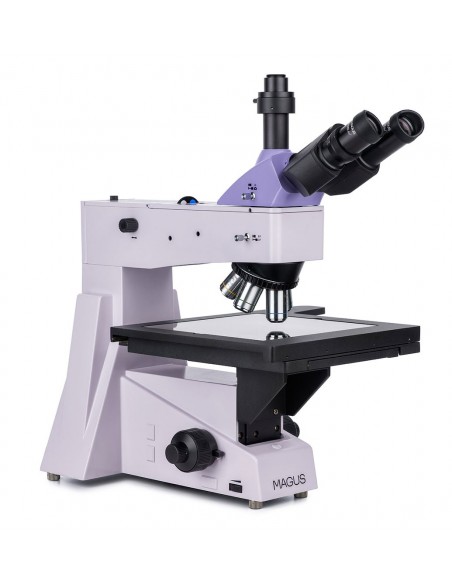

Le microscope métallographique MAGUS Metal 650 BD convient à l'observation des surfaces de photomasques, circuits intégrés, circuits imprimés et autres objets longs et larges. Il comporte une grande platine pouvant accueillir de grands spécimens et une mise au point fine d'une valeur de 0,7 µm pour des observations de haute précision à fort grossissement. Techniques de microscopie en fond clair, fond sombre et lumière polarisée. Le microscope convient aux laboratoires de contrôle qualité, aux centres de recherche et aux départements universitaires.

Optique

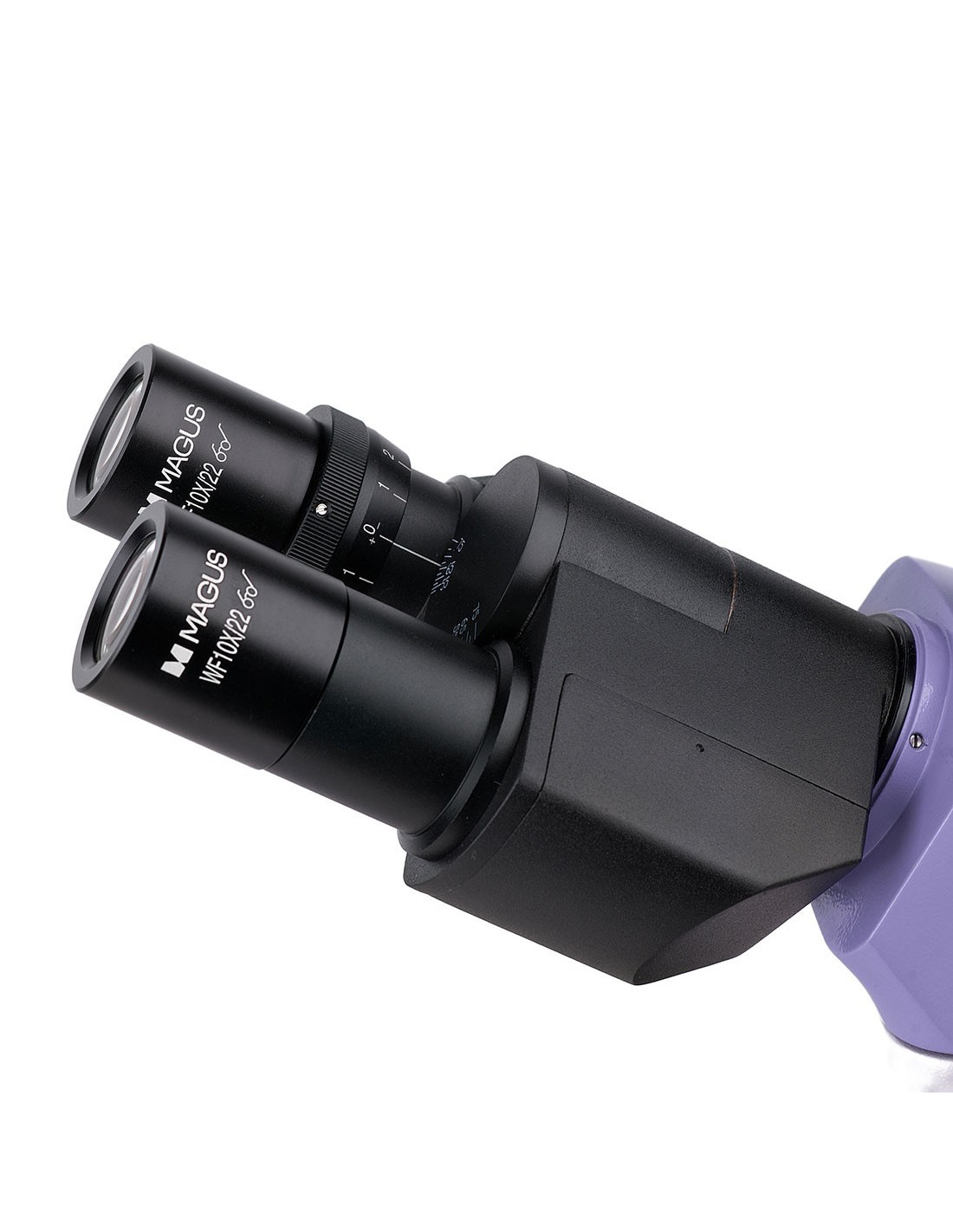

La tête trinoculaire est équipée d'un tube trinoculaire pour loger un microscope numérique. caméra. La molette de sélection lumière/caméra dirige le faisceau lumineux vers la caméra pour des photos et des vidéos lumineuses et bien détaillées qui peuvent être visionnées sur l'écran externe. La caméra n'est pas incluse dans la configuration de base. L'oculaire gauche comporte une bague de réglage de l'image.

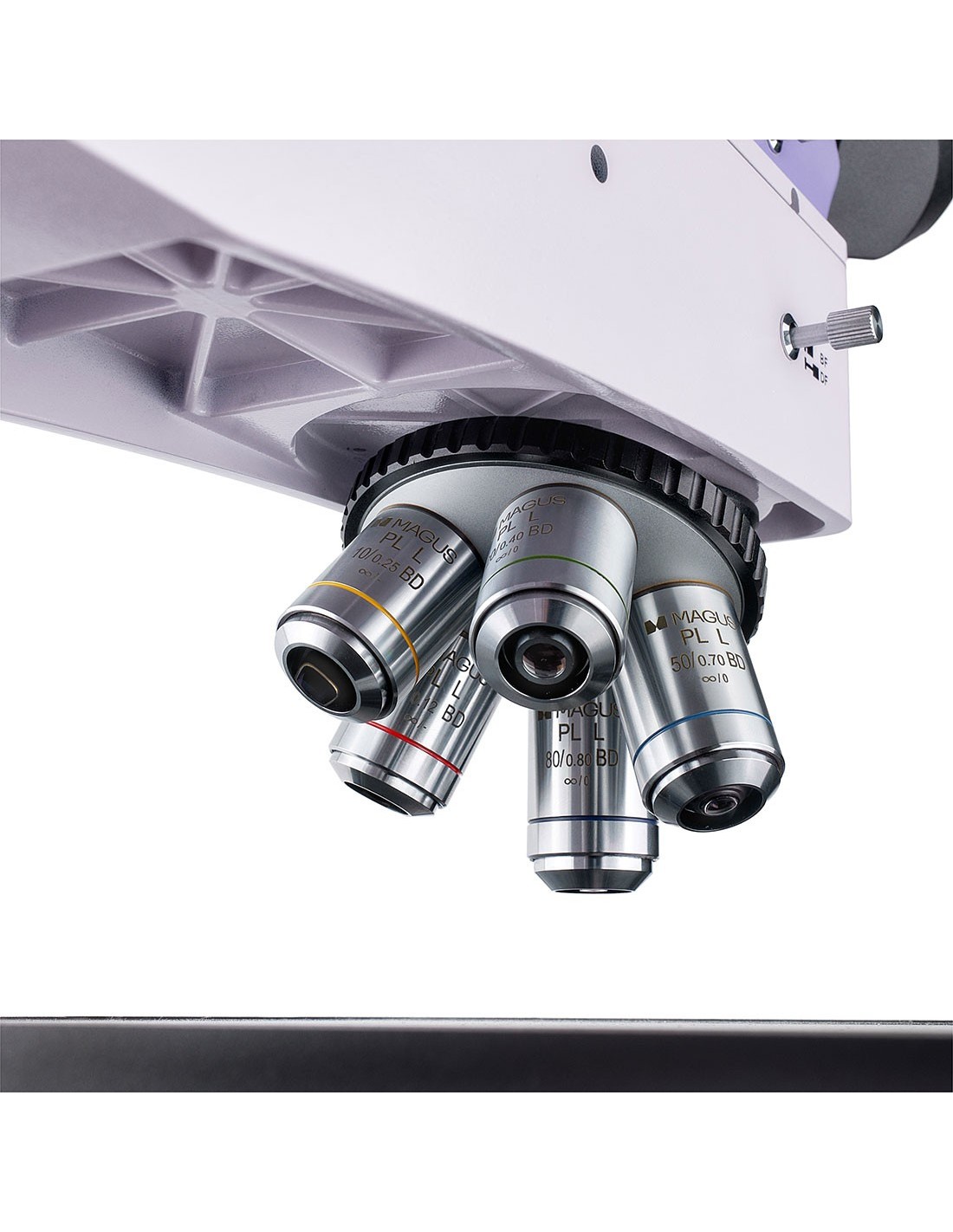

Les objectifs planachromatiques portant le symbole BD sont spécialement conçus pour les techniques de microscopie en fond clair et en fond sombre. Les lentilles ont une longue distance de travail. Le kit comprend cinq objectifs, un pour chaque douille de nez. Chaque objectif installé peut être remplacé par un objectif en option si nécessaire. Optique corrigée à l'infini avec un grossissement de 50x à 800x. Le nez est orienté vers l'intérieur de l'instrument, afin que l'utilisateur puisse voir quel objectif est inséré dans le chemin optique.

Éclairage

Le reflet Le système d'éclairage est conçu de manière à ce que toutes les observations soient bien détaillées, quels que soient l'objectif utilisé et les techniques de microscopie. La source lumineuse est une lampe halogène de 50 W qui crée une lumière vive, chaleureuse et uniforme. Vous pouvez utiliser la méthode d'éclairage Köhler pour régler l'éclairage. Des filtres pour créer un effet coloré et un dispositif de polarisation (analyseur intégré et polariseur amovible) sont inclus. La source lumineuse, les diaphragmes d'ouverture et de champ peuvent être centrés. Le système d'éclairage comprend également un dispositif de champ sombre.

Plaque et mécanisme de mise au point

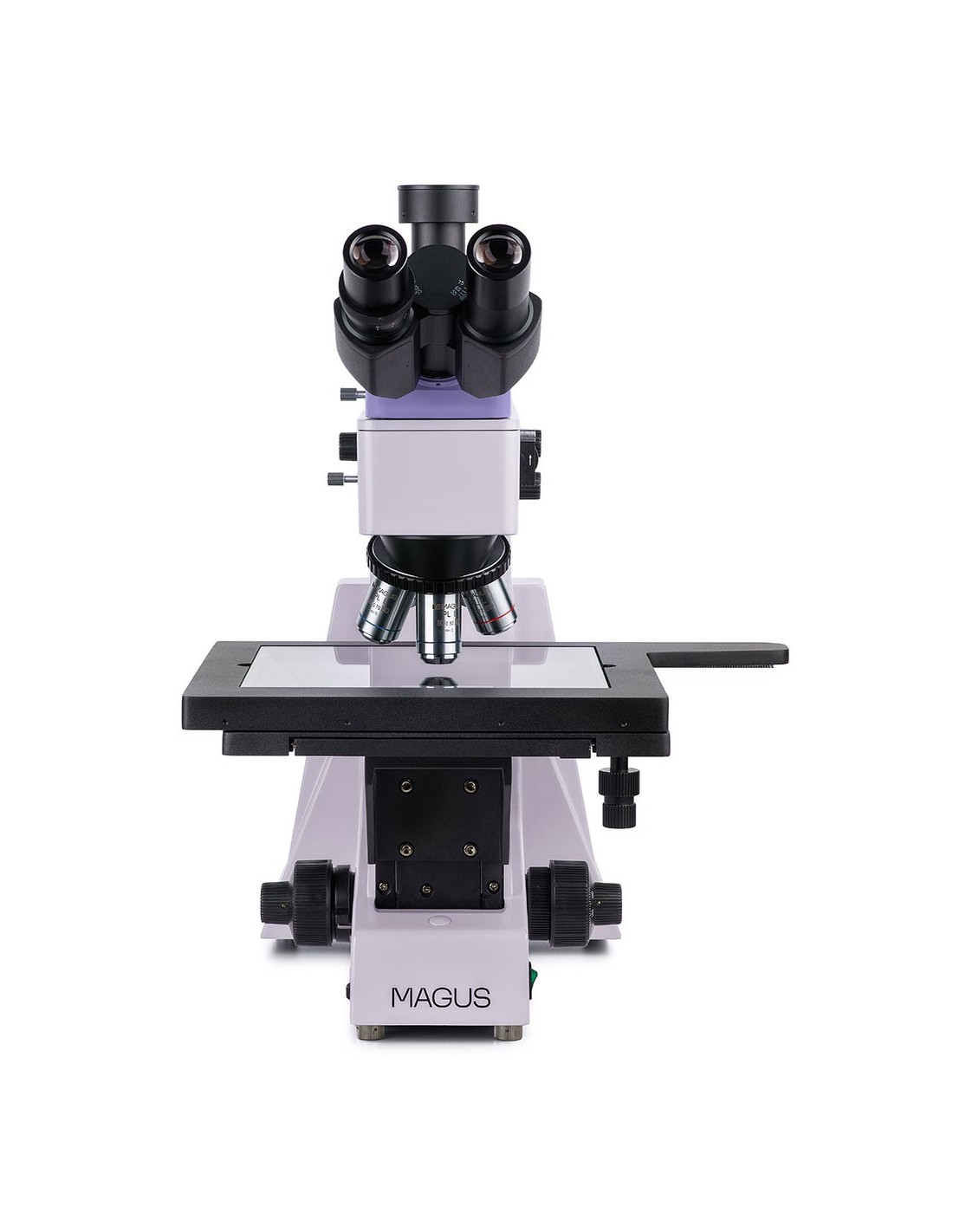

La grande platine de 280 x 270 mm est une particularité du microscope. Il a une amplitude de mouvement de 204 mm sur les axes X et Y. La mise au point est ajustée en tournant les boutons de mise au point grossière et fine. Ils fonctionnent en douceur et grâce à la valeur de mise au point fine, le fonctionnement à un niveau de grossissement élevé est précis. La mise au point grossière est équipée d'un bouton de fixation et la tension de la vis grossière peut être réglée. Les poignées de mise au point sont positionnées à la base du microscope afin que vous puissiez adopter une position détendue et confortable. De cette façon, l'opérateur peut garder ses mains posées sur la table au lieu de les tenir en l'air.

Accessoires

Pour tirer le meilleur parti du MAGUS Microscope Metal 650 BD, vous pouvez acheter d'autres accessoires supplémentaires, tels que des oculaires, des objectifs à longue distance de travail pour fond clair et fond sombre, des lames d'étalonnage et des appareils photo numériques.

Caractéristiques principales :

• Mise au point précise : valeur de mise au point fine de 0,7 µm, mise au point grossière avec bouton de verrouillage et réglage de la tension
• Grandes dimensions de scène pour observer facilement des objets longs et larges, large gamme de mouvements de scène sur deux axes
• Optique planachromatique, tête trinoculaire avec séparateur de faisceau 100:0 et 0:100, tube trinoculaire pour installation de caméra
• Source lumineuse, ouverture et champ centrables diaphragmes, réglage de l'éclairage Köhler, dispositif de polarisation, jeu de filtres colorés, techniques de microscopie à fond noir
• Illuminateur – lampe halogène 50 W avec alimentation 220 V et réglage de la luminosité
• Accessoires en option

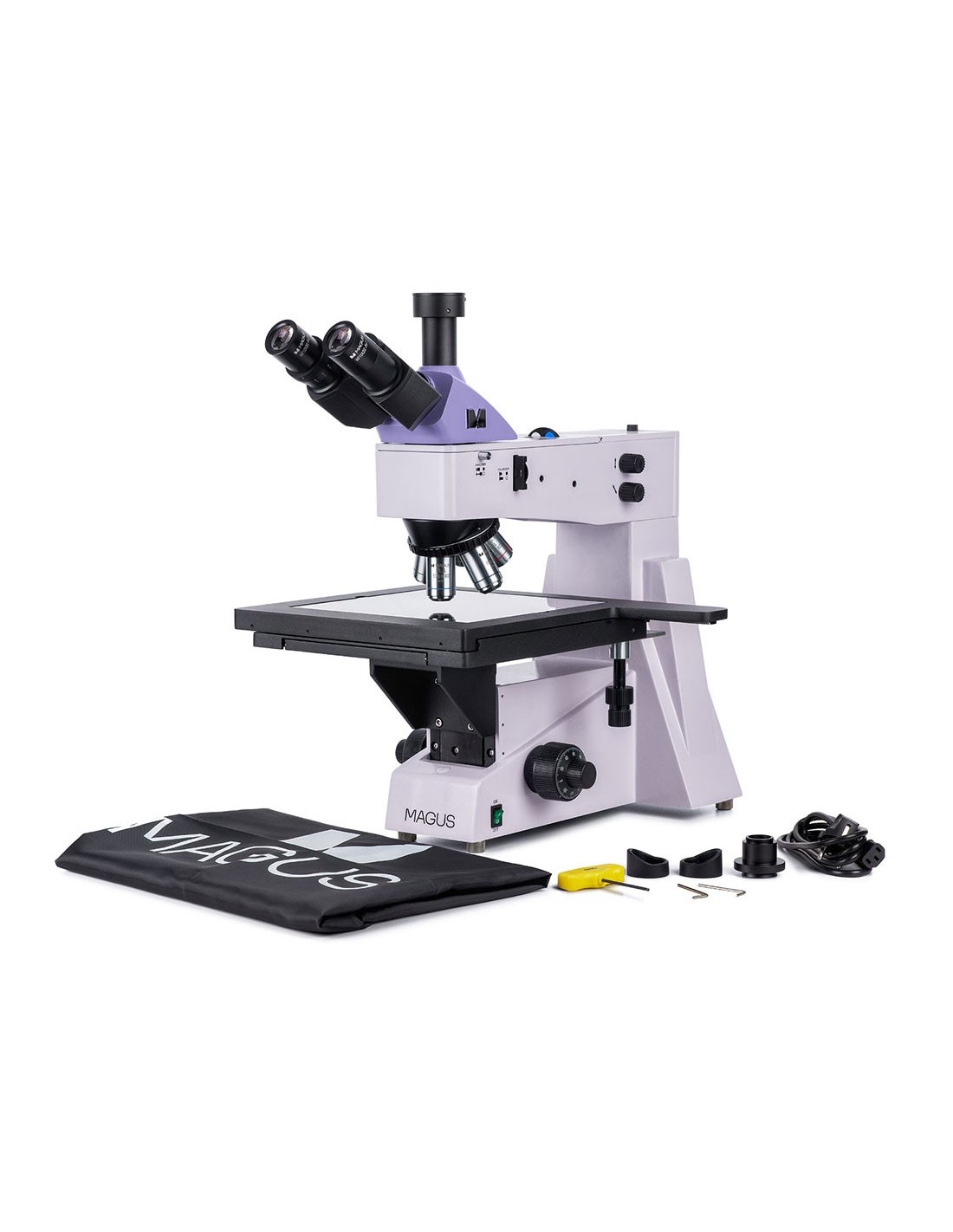

Le paquet contient :

• Base avec entrée d'alimentation, éclairage à lumière réfléchie, mécanisme de mise au point, platine et nez
• Tête trinoculaire
• Objectif achromatique plan infini : PL L5x/0,12 BD WD 9,7 mm
• Objectif plan achromatique infini : PL L10x/0,25 BD WD 9,3 mm
• Objectif plan achromatique infini : PL L20x/0,40 BD WD 7,2 mm
• Plan objectif achromatique infini : PL L50х/0,70 BD WD 2,5 mm
• Plan objectif achromatique infini : PL L80x/0,80 BD WD 0,8 mm
• Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
• 1x adaptateur monture C
• Une clé Clé Allen
• Cordon d'alimentation secteur
• Couvercle anti-poussière
• Manuel d'utilisation et certificat de garantie

Disponible sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pcs.)
• Oculaire 15x/15 mm (2 pcs.)
• Oculaire 20x/12 mm (2 pcs.)
• Oculaire 25x/9 mm (2 pcs.)
• Objectif achromatique plan infini : PL L40x/0,60 BD WD 3,0 mm
• Objectif achromatique plan infini : PL L60x/0,70 BD WD 1,9 mm
• Objectif achromatique plan infini : PL L100х/0,85 (sec) BD WD 0,4 mm
• Appareil photo numérique
• Diapositive de calibrage ul>
