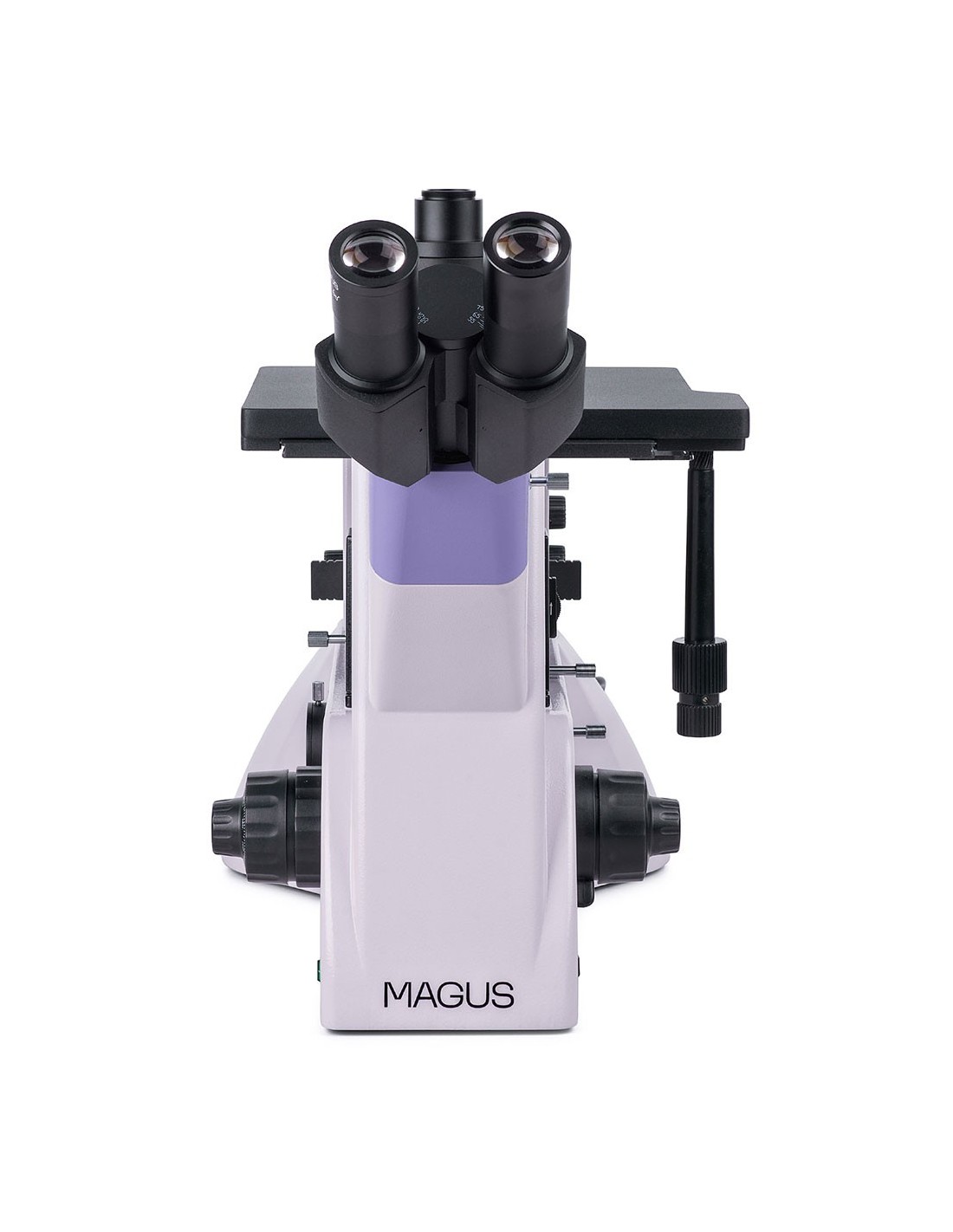

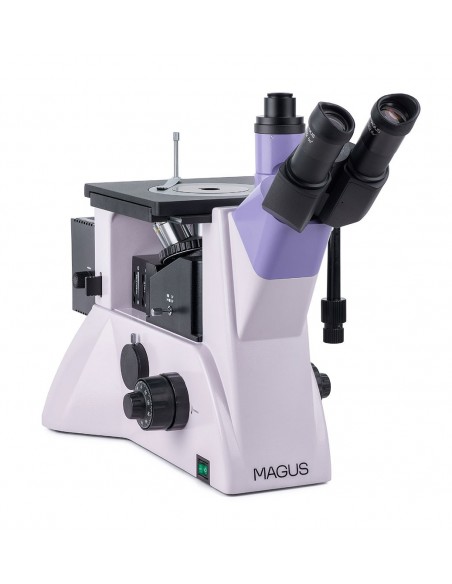

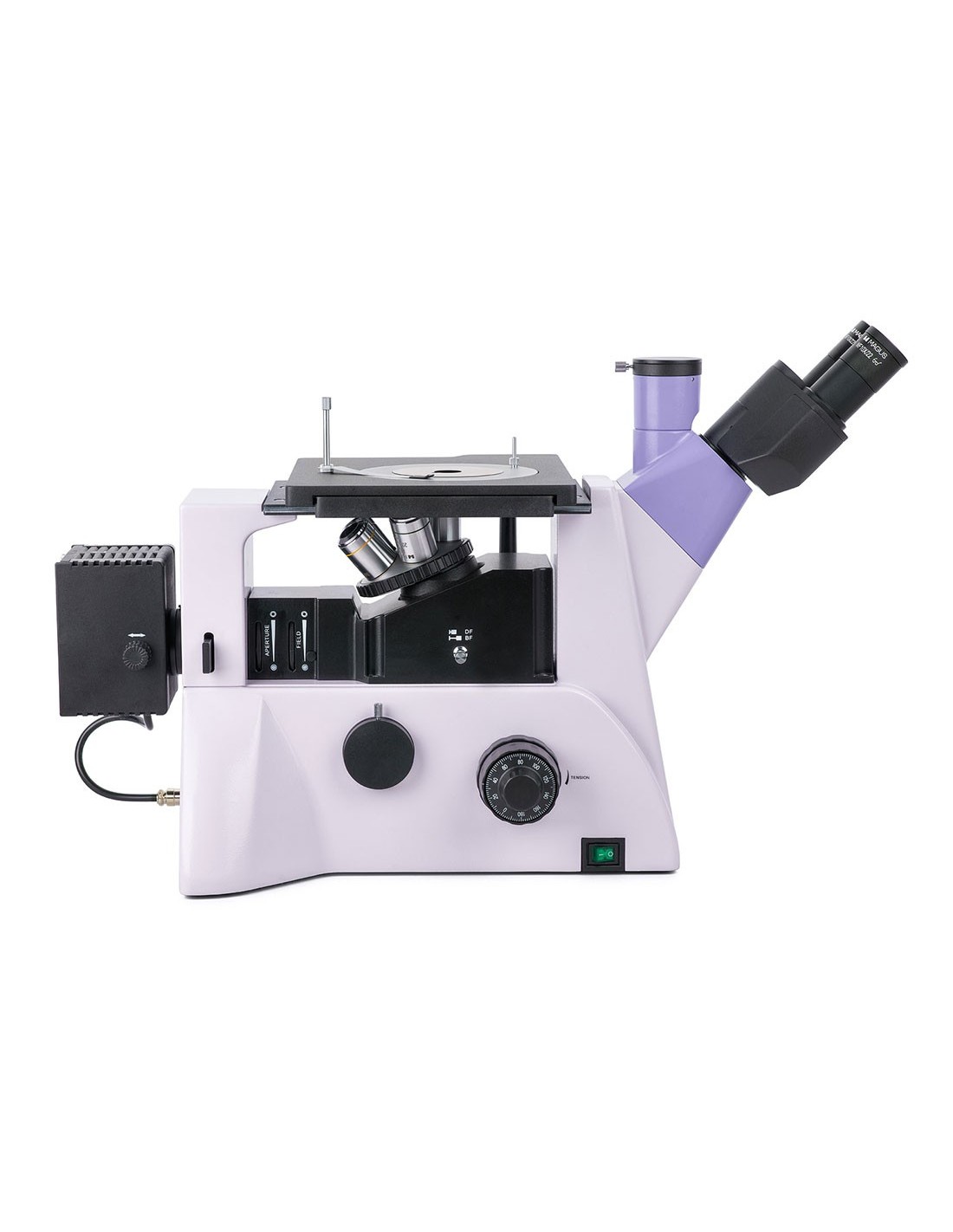

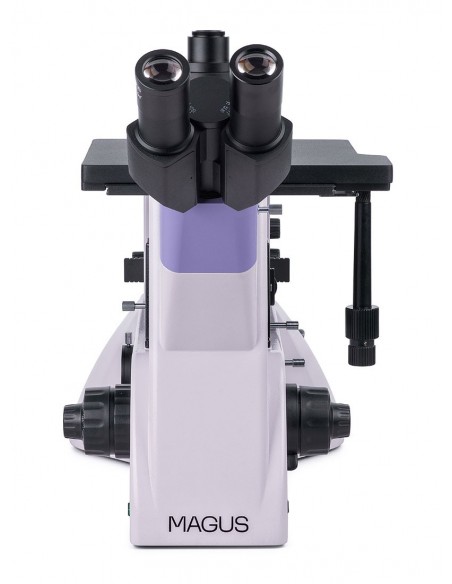

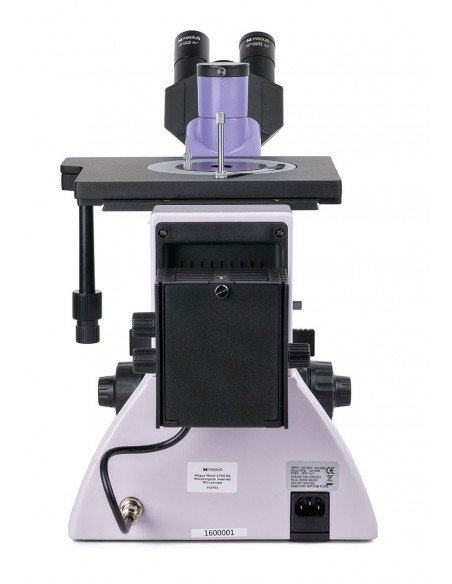

Le microscope métallographique MAGUS Metal VD700 BD LCD est un microscope métallographique inversé numérique : cela signifie que le porte-nez est positionné sous l'échantillon et que les observations sont effectuées en lumière réfléchie. Techniques de microscopie disponibles : fond clair, fond sombre ou lumière polarisée. Ce microscope est utilisé pour l'examen des métaux, alliages, matériaux semi-conducteurs et autres matériaux non transparents de grandes dimensions pesant jusqu'à 2 kg. Il est largement utilisé dans les installations industrielles, les usines, les laboratoires de contrôle qualité ainsi que dans les universités et les centres de recherche.
Caméra numérique
MAGUS CHD40 est un appareil photo numérique HDMI caméra avec trois interfaces vidéo et commutation automatique entre Full HD et 4K en fonction de la résolution du moniteur.
La caméra est équipée d'un capteur de 8 MP et produit des images réalistes à une résolution 4K (3840 x 2160 px) lorsqu'elle est connectée via HDMI ou USB 3.0. Lorsqu'elle est connectée via Wi-Fi, la qualité d'image est Full HD (1920 x 1080 px).
La caméra utilise une interface HDMI pour se connecter directement à un téléviseur, un moniteur ou un projecteur. De cette manière, la caméra fonctionne de manière autonome sans connexion à un PC. L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. Vous pouvez connecter l'appareil photo à un PC via Wi-Fi ou USB 3.0. La vidéo est enregistrée à 30 ips.
La caméra combine un taux FPS élevé et une bande passante HDMI élevée. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur
Le MAGUS Le moniteur MCD40 est conçu pour utiliser un système d'affichage de microscope MAGUS. Il est connecté à une caméra montée sur le microscope pour afficher des images en temps réel. Prend en charge les caméras avec connexion HDMI et résolution 4K. L'écran mesure 13,3 pouces. La matrice IPS offre des images lumineuses avec des angles de vision larges. Si vous regardez l'écran de côté, la reproduction des couleurs n'est pas déformée. Vous pouvez placer l'écran sur une table ou une étagère via un support pliable ou l'installer directement sur la base de la caméra ou du microscope.
Optique

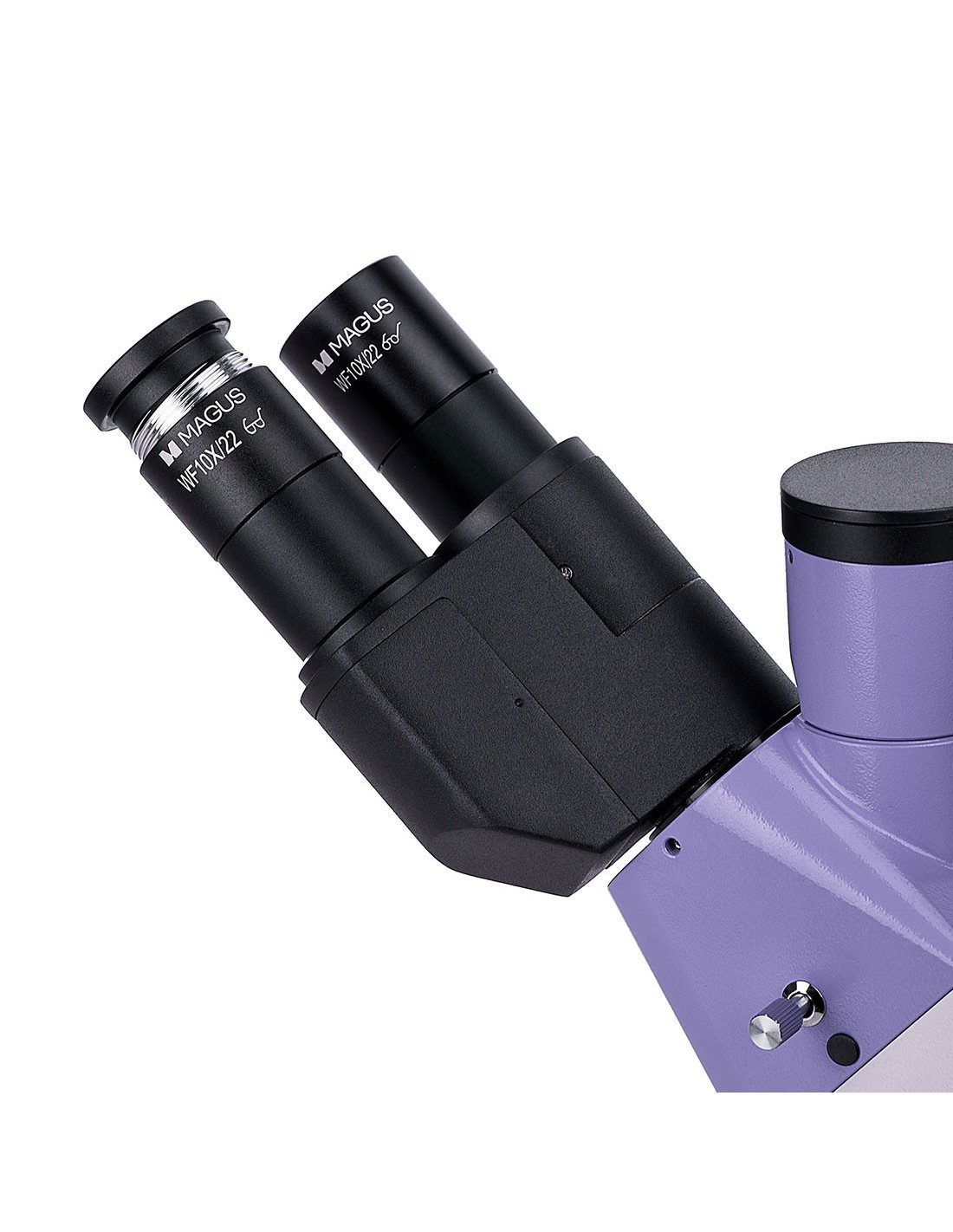

La conception de le microscope permet d'assembler la tête dans le sens normal ou en la tournant de 180°. Un appareil photo numérique et un moniteur peuvent être installés : la tête du microscope est équipée d'un tube trinoculaire et il y a un port de caméra latéral sur le cadre. Dans les deux chemins optiques, il y a un séparateur de faisceau : avec un rapport de 50:50 et 100:0 pour la tête du microscope, 100:0 et 0:100 pour le cadre.

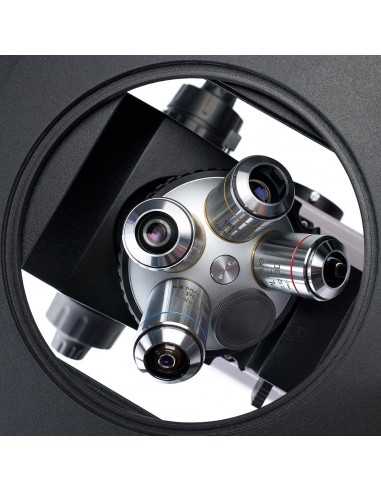

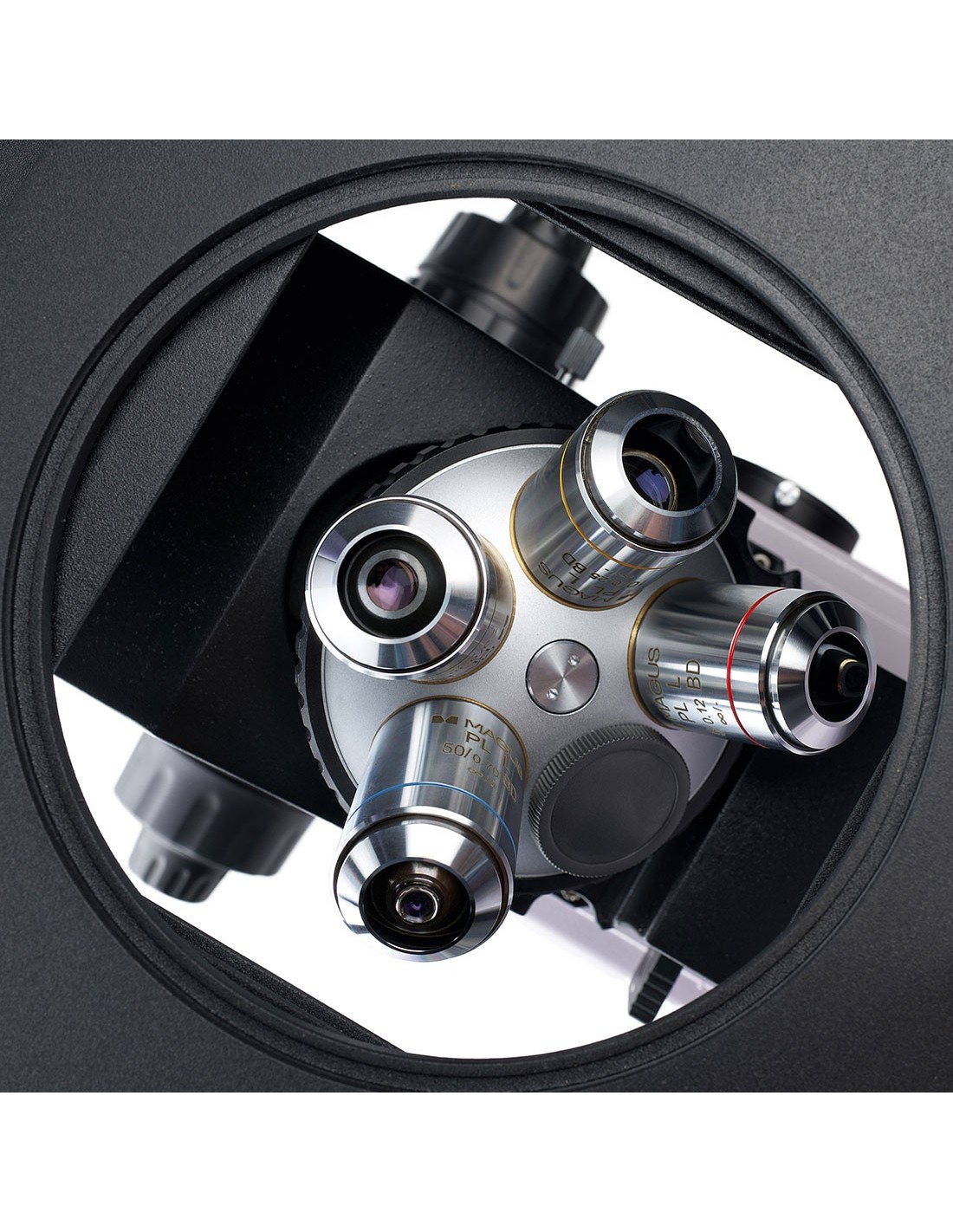

Un revolver pour 5 objectifs il est positionné en dessous de l'échantillon à observer. Il y a 4 emplacements pour installer les objectifs inclus dans l'emballage et un emplacement supplémentaire pour un objectif supplémentaire. Tous les objectifs de ce microscope sont étiquetés BD, ce qui signifie spécifiquement conçus pour la microscopie en fond clair et en fond noir, et ont une longue distance de travail.
Éclairage
Source de lumière : Lampe halogène de 50 W. La lumière chaude réduit la fatigue oculaire et est idéale pour les longues heures passées à travailler sous le microscope. Grâce à l'éclairage puissant, vous obtenez des images nettes et détaillées en utilisant n'importe quelle technique de microscopie et n'importe quel objectif. La source lumineuse peut être centrée le long des trois axes et l'éclairage Köhler peut être réglé via les diaphragmes de champ et d'ouverture. Le système d'éclairage pour les observations de lumière réfléchie comprend également un dispositif de polarisation et l'instrumentation nécessaire pour la microscopie à fond noir.
Mécanisme de platine et de mise au point
Une platine ronde et rotative L'assiette est positionnée au centre de la table. Différentes plaques peuvent être utilisées, selon l'observation que l'on souhaite faire : elles diffèrent les unes des autres par le diamètre du trou : 10 mm, 20 mm ou 30 mm. Après avoir placé l'échantillon sur la scène, vous pouvez le sécuriser avec un système de support. L'échantillon se déplace intégralement avec la platine dans deux directions : le long du réglage de la netteté. Des boutons coaxiaux pour une mise au point grossière et fine (vis grossière et fine) sont positionnés des deux côtés afin que vous puissiez poser vos mains sur la table tout en utilisant le microscope, sans avoir à les tenir en l'air pour régler la mise au point.
Accessoires
En ajoutant des accessoires supplémentaires au microscope MAGUS Metal V700 BD, vous pouvez augmenter ses performances. La gamme d'accessoires comprend des oculaires, des objectifs à fond noir et à fond clair avec une longue distance de travail, des appareils photo numériques et des lames d'étalonnage.
Principales caractéristiques du microscope :
- Scène avec plaque ronde et trous de 10 mm, 20 mm et 30 mm ; adapté à l'examen d'échantillons volumineux et lourds
- Techniques de microscopie en fond clair, en fond sombre ou en lumière polarisée
- Possibilité de faire pivoter la tête du microscope de 180° lors de l'installation
- Deux options pour loger l'appareil photo numérique et installer un moniteur : le tube trinoculaire et le port latéral de la caméra ; séparateur de faisceau : 100:0 et 0:100 dans le cadre du microscope, 50:50 et 100:0 dans la tête trinoculaire
- Éclairage puissant avec lampe halogène (50 W) pour des observations confortables grâce aux techniques de fond sombre, contrôle de la luminosité, éclairage Köhler, filtres de couleur et source de lumière centrable sur trois axes
- Accessoires en option pour améliorer les performances du microscope
Principales caractéristiques de la caméra :
- La caméra fonctionne de manière indépendante sans connexion à un PC via une interface HDMI. Vous pouvez vous connecter à un PC via l'interface Wi-Fi et USB 3.0
- Commutation automatique entre 4K et Full HD en fonction de la résolution du moniteur
- 30 ips pour observer des objets en mouvement, enregistrer des vidéos, et le mouvement des échantillons sans décalage ni bégaiement
- Le capteur CMOS SONY Exmor/Starvis rétro-éclairé en couleur fournit des images avec un faible bruit et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Logiciel d'enregistrement et d'édition de photos et de vidéos, fonctions d'affichage externe, mesures linéaires et angulaires

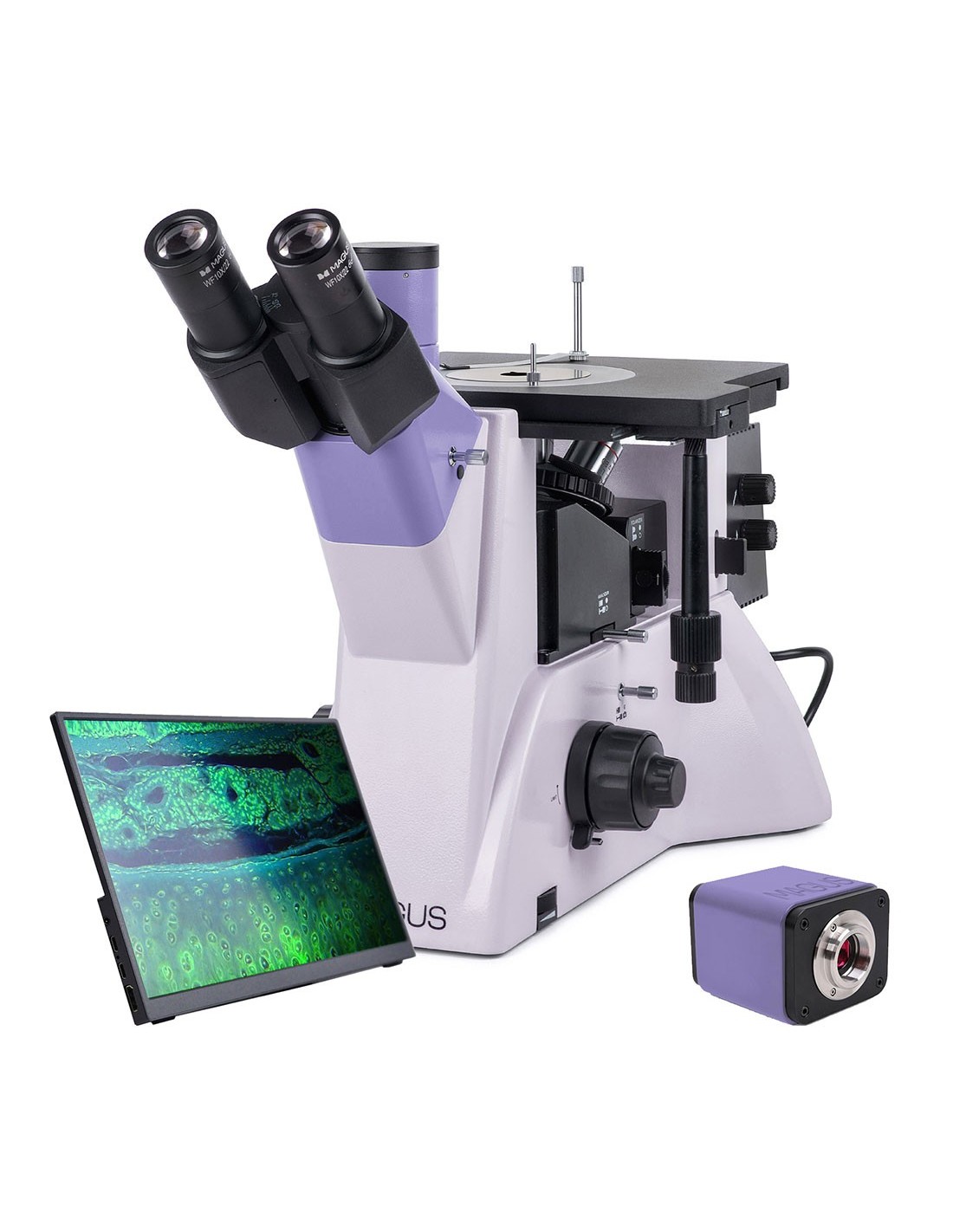

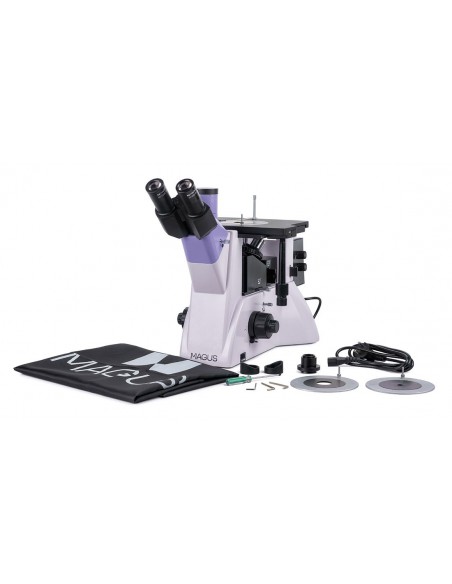

Le paquet contient :
- Appareil photo numérique MAGUS CHD40 (appareil photo numérique, câble HDMI (1,5 m), câble USB 3.0 (1,5 m), souris avec USB, carte mémoire SD 32 Go, Adaptateur USB Wi-Fi (2 pièces), adaptateur secteur 12 V/1 A (euro), CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Moniteur LCD MAGUS MCD40
- Support avec entrée d'alimentation, mécanisme de mise au point, platine et embout
- Illuminateur pour observations de lumière réfléchie avec boîtier d'ampoule
- Tête trinoculaire
- Objectif achromatique plan infini : PL L5x/ 0,12 BD WD 9,7 mm
- Objectif achromatique plan infini : PL L10x/ 0,25 BD WD 9,3 mm
- Objectif plan achromatique infini : PL L20x/0,40 BD WD 7,2 mm
- Objectif Plan achromatique infini : PL L50х/ 0,70 BD WD 2,5 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- 1x adaptateur monture C
- Clé Clé Allen
- Cordon d'alimentation secteur
- Couvercle anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.) li >
- Objectif achromatique plan infini : PL L40x/0,60 BD WD 3,0 mm
- Objectif achromatique plan infini : PL L60x/0,70 BD WD : 1,9 mm li>
- Objectif plan infini Objectif achromatique : PL L80x/0,80 BD WD : 0,8 mm
- Objectif achromatique plan infini : PL L100х/0,85 (sec) BD WD : 0,4 mm
- Verre d'étalonnage < /ul>
| Marque | MAGUS |
| Garantie | 5 лет td> |
| EAN | 5905555018492 |
| Taille du colis (LxLxH) | 49x34x68 cm< /td> |
| Poids d'expédition | 19,25 kg |
| Délimiteur | Microscope métallographique inversé MAGUS Métal V700 BD |
| Type | léger/optique, métallographique< /td> |
| Tête |
| Tube vertical | Siedentopf, 180 ° rotatif |
| Angle d'inclinaison de la tête td> | 45° |
| Grossissement, x | 50-500 base (*en option : 50-1000/1250/1500/2000/2500 ) |
| Plage de grossissement | 200x à 800x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle, 12,5x/ 14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planachromatique à l'infini : PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/ 0,40 BD, PL L50x /0,70 DB ; hauteur parfocale 45 mm (*en option : PL L40x/0.60 BD, PL L60x/0.70 BD, PL L80x/0.80 BD, PL L100x/0.85 BD (sec)) |
| Nosepiece embout | pour 5 objectifs |
| Distance de travail, mm | 9,7 ( 5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x) ; 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 242x200 |
| Amplitude de mouvement de la scène, mm | 30/30 |
| Caractéristiques de la scène | mécanique à deux axes, plateau tournant Ø130 mm avec trous Ø10 mm, Ø20 mm et Ø30 mm |
| Diaphragme | champ et ouverture intégrés |
| Mise au point | mise au point coaxiale, grossière (avec bouton de réglage de la tension de la vis micrométrique et fixation du bouton) et mise au point fine (0,002 mm vis micrométrique) |
| Halogène |
| oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | 12 V/50 W |
| Filtres optiques | vert, bleu, jaune, satiné |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur et polariseur amovibles, dispositif à champ sombre |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Assemblage et niveau de difficulté d'installation | compliqué |
| Application | métallographique |
| Position d'éclairage | inférieure |
| Méthode de recherche | champ clair, champ sombre, lumière polarisée |
| === Délimiteur === | Numérique caméra |
| Capteur | Sony Exmor/Starvis CMOS |
| Couleur/Monochrome |
| Mégapixels | 8 |
| Résolution maximale, px | 3840x2160 |
| Taille du capteur | 1/1.2'' (11.14x6 ,26 mm) |
| Taille des pixels, µm | 2,9x2,9 |
| Connecteurs d'interface | Wi-Fi, HDMI 1.4, USB 3.0 td> |
| Carte mémoire | SD jusqu'à 32 Go |
| Possibilité de connecter des équipements supplémentaires | souris avec USB, clé (USB), adaptateur Wi-Fi (USB) |
| Sensibilité à la lumière | 1028 mV à 1/30 s |
| Rapport signal sur bruit | 0,13 mV avec 1/30 s |
| Temps d'exposition |
| Enregistrement vidéo | oui |
| Fréquence d'images, fps@ résolution | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Emplacement d'installation | Tube trinoculaire, tube optique au lieu d'oculaire |
| Format vidéo | *.h264/* h265, *.mp4 |
| Plage spectrale, nm |
| ERS (obturateur à rideau électronique) |
| HDMI : intégré ; USB : MAGUS View |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS 2,8 GHz Intel Core 2 ou version ultérieure , minimum 4 Go de RAM, port USB 2.0, RJ45, CD-ROM, écran 19" ou plus |
| Type de montage | Pas C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | Adaptateur CC 12 V, 1 A |
| Spécifications de l'adaptateur secteur CC | entrée : tension CA 100 - 240 V, 50/60 Hz, sortie : tension CC 12 V/1 A< /td> |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur == = | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 3840x2160 (4K) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran (LxH ), mm | 295x165 |
| Pas de pixel (LxH), mm | 0,154x0,154 |
| Fréquence de la source optique, Hz | 60< /td> |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50 000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C | -15 — 55 |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation d'énergie, W | 12 (max.) |
