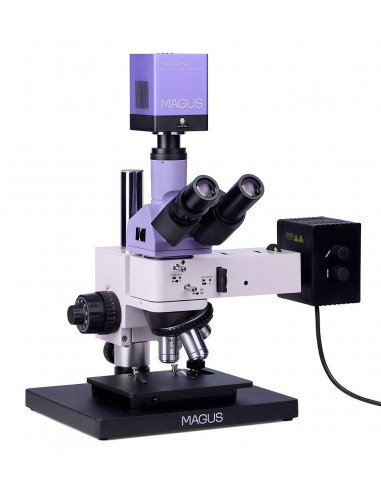

Microscope métallographique numérique MAGUS Metal D630 BD - MAGUS

Art. OM-83030
6 899,95 €
TTC

Microscope numérique métallographique MAGUS Metal D630 BD pour les techniques de microscopie en fond clair, en fond sombre et en polarisation. Un éclairage halogène puissant produit une image de qualité avec n’importe quel objectif et méthode de microscopie. Le microscope est conçu pour le contrôle qualité et l'étude de la microstructure des matériaux semi-conducteurs, des métaux et des objets opaques. Il est utilisé pour mener des recherches dans les usines de fabrication, les laboratoires des centres de recherche et les départements universitaires.



Microscope numérique métallographique MAGUS Metal D630 BD pour les techniques de microscopie en fond clair, en fond sombre et en polarisation. Un éclairage halogène puissant produit une image de qualité avec n’importe quel objectif et méthode de microscopie. Le microscope est conçu pour le contrôle qualité et l'étude de la microstructure des matériaux semi-conducteurs, des métaux et des objets opaques. Il est utilisé pour mener des recherches dans les usines de fabrication, les laboratoires des centres de recherche et les départements universitaires.

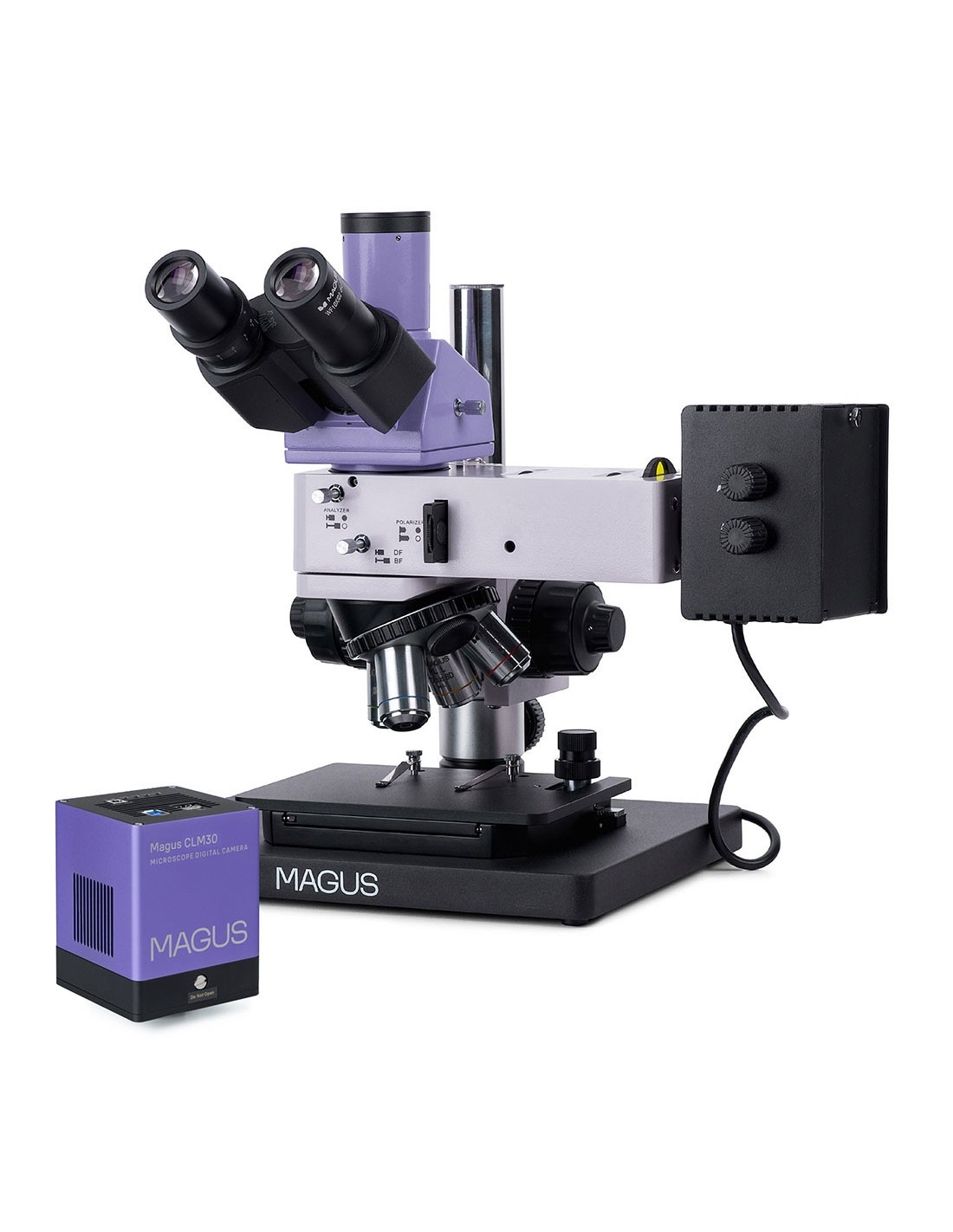

Appareil photo numérique

L'appareil photo numérique MAGUS CLM30 est conçu pour la technique de microscopie en fond noir et à fluorescence. La caméra est équipée d'un capteur de 8,3 MP et produit des images réalistes avec une résolution de 3840x2160 px. Il est recommandé d'utiliser l'appareil photo avec des objectifs 4x, 10x, 20x et 40x. Lorsque vous utilisez des objectifs à faible grossissement, l'appareil photo permet à l'utilisateur de voir des détails plus nets.
Les vidéos sont enregistrées à 45 ips ou 70 ips selon la résolution - les vidéos se déroulent de manière fluide avec des transactions fluides et délicates entre les images. Le mouvement de l'échantillon est affiché en temps réel, sans délai. La caméra facilite l'observation d'objets en mouvement et convient aux démonstrations académiques.
La caméra est équipée d'une interface USB 3.0. La vitesse de transfert de données est 10 fois plus rapide que celle des caméras USB 2.0. La caméra haute vitesse est recommandée pour les laboratoires professionnels, la recherche ou l'enseignement universitaire.

Optique

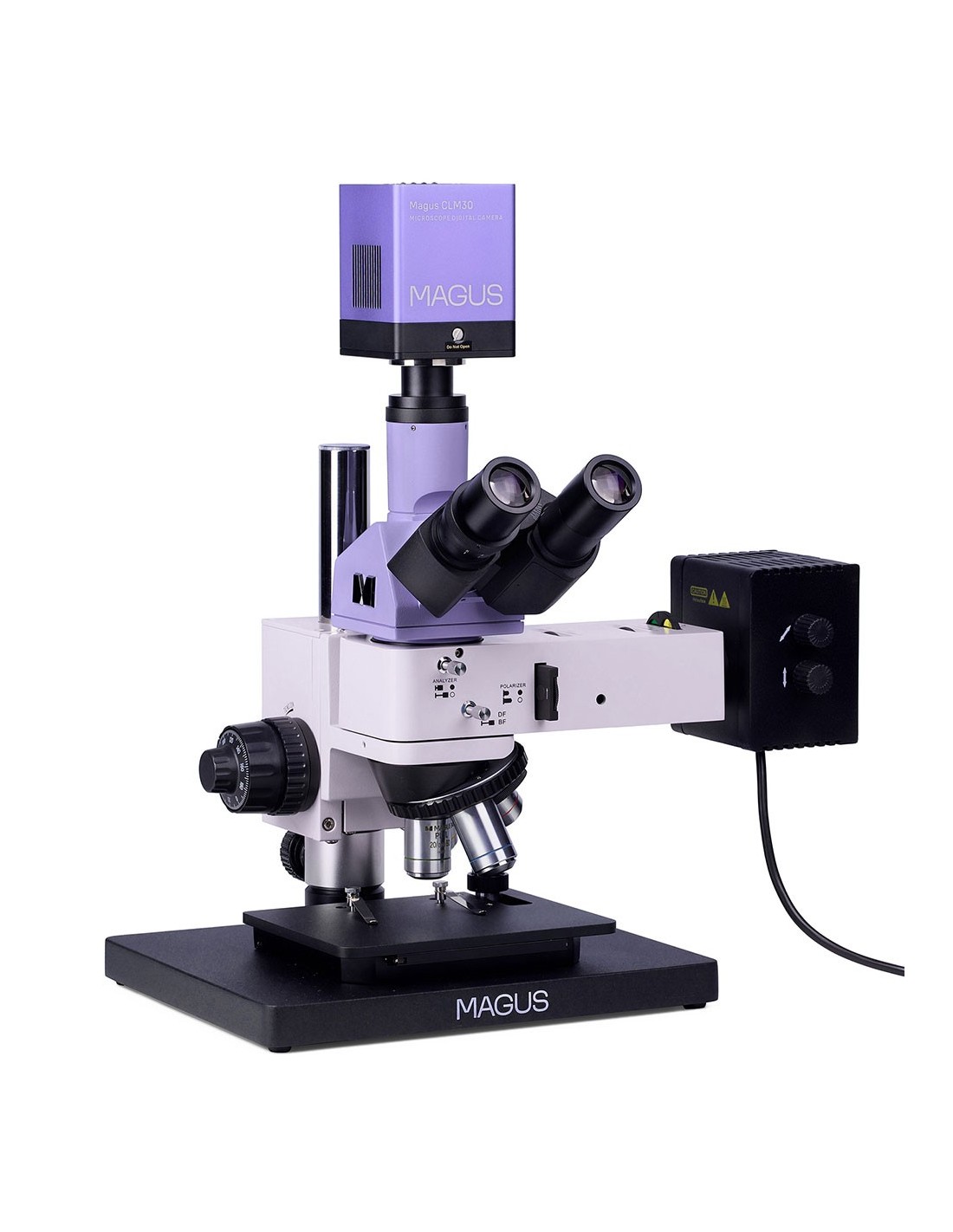

La tête trinoculaire est équipée d'un tube trinoculaire dans lequel elle est un appareil photo numérique monté (non inclus). Vous pouvez diriger le faisceau lumineux sur l'oculaire ou le tube trinoculaire à l'aide d'un bouton de sélection du trajet lumineux sur la caméra/l'oculaire. La tête trinoculaire est inclinée à 30° pour faciliter l'observation. La bague de réglage dioptrique est positionnée sur le tube optique gauche.

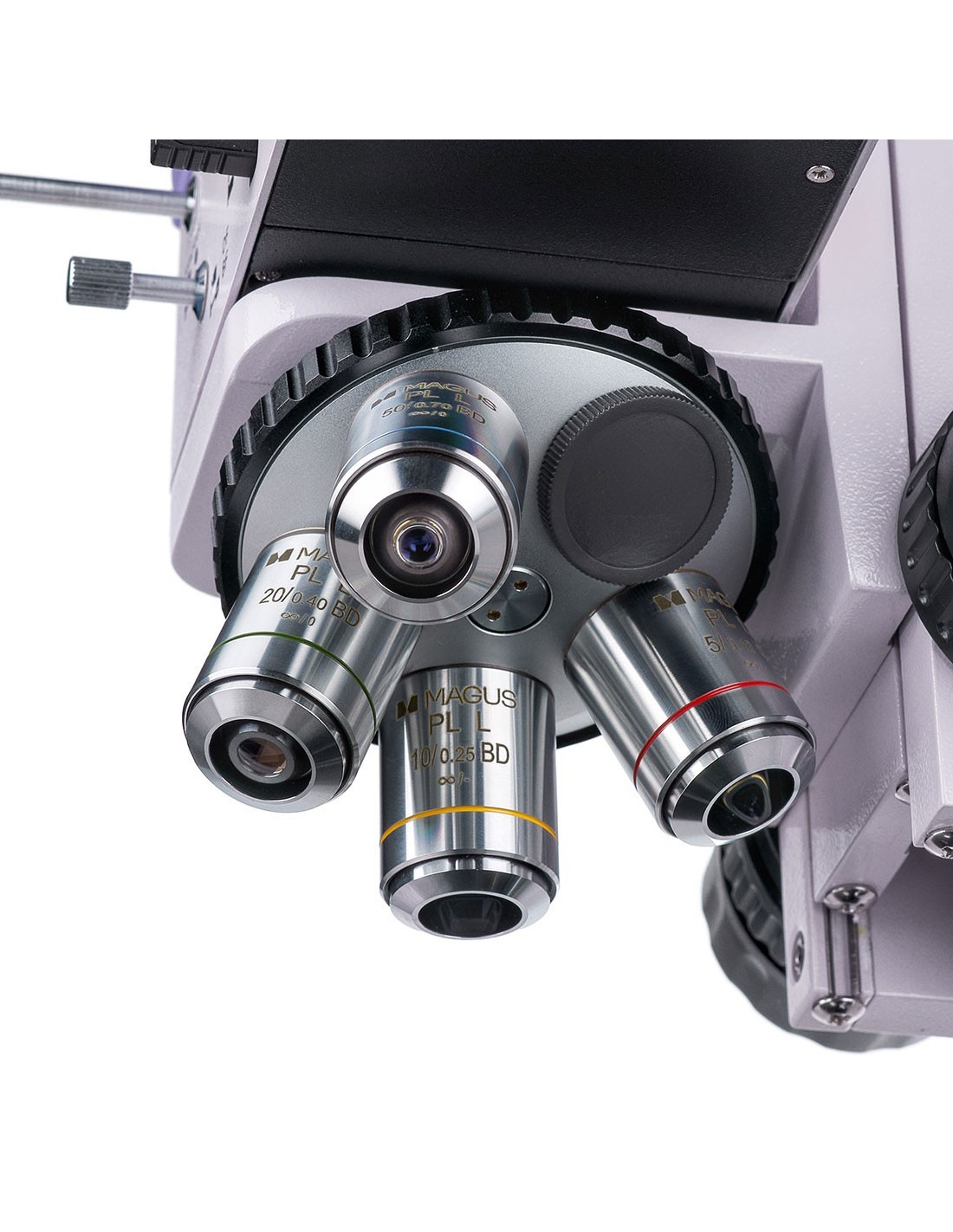

Une fois les lentilles incluses dans le kit montées sur le nez, un emplacement pour une lentille supplémentaire sera disponible. Tous les objectifs de base sont planachromatiques, avec une longue distance de travail, adaptés à la microscopie en fond clair et sombre.

Éclairage

Pour les observations en fond sombre, le microscope dispose d'une lampe halogène de plus grande puissance (50 W). De plus, le système d'éclairage par lumière réfléchie comprend : un ensemble de filtres, des diaphragmes de champ et d'ouverture, un dispositif de champ sombre, un analyseur intégré et un polariseur amovible. Les ouvertures et la source lumineuse peuvent être centrées. Vous pouvez configurer la méthode d'éclairage Köhler.

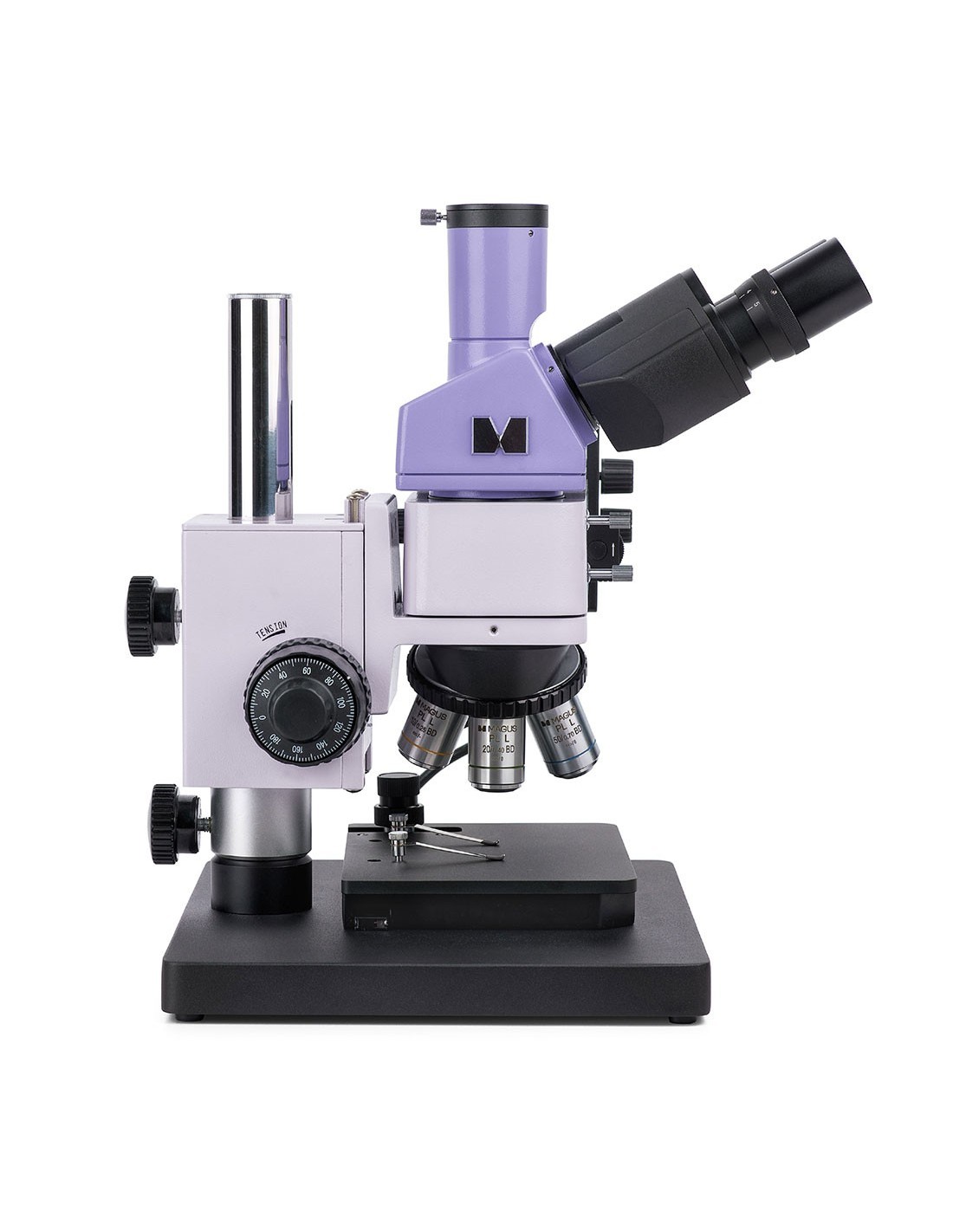

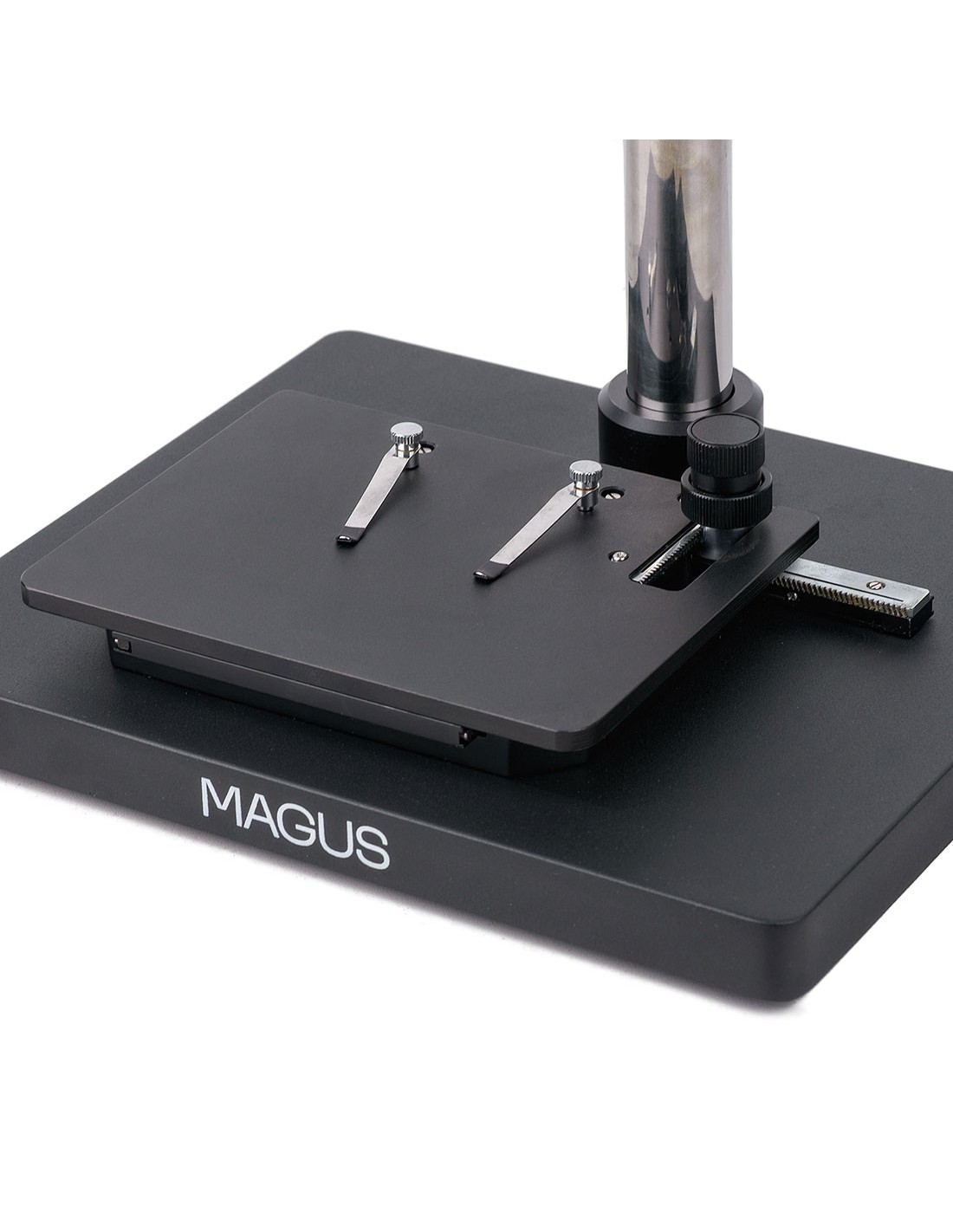

Plaque et mécanisme de mise au point

Le microscope est doté d'un support et d'un mécanisme de mise au point de conception intéressante et l'échantillon analysé peut être de n'importe quelle taille et hauteur. Il se caractérise également par ses petites dimensions, qui permettent de positionner le microscope sur des surfaces d'une hauteur maximale de 40 cm. Les boutons de mise au point grossière et fine sont coaxiaux et sont situés des deux côtés du corps du microscope. Vous pouvez également régler le réglage grossier de la tension.

Accessoires

Des accessoires supplémentaires du microscope MAGUS Metal 630 BD peuvent être commandés séparément. Ceux-ci incluent des oculaires compatibles, des objectifs avec une longue distance de travail pour les techniques de fond clair et sombre, des lames d'étalonnage et des appareils photo numériques.

Principales caractéristiques du microscope :

  • Convient à l'étude de spécimens opaques de toutes hauteurs et tailles
  • Tête trinoculaire avec tube trinoculaire pour le montage d'un appareil photo numérique et d'un séparateur de faisceau 100:0 et 0:100 li>
  • Observations de la lumière réfléchie à l'aide de techniques de microscopie en champ clair, en champ sombre et à polarisation
  • La puissance de la source de lumière halogène a été augmentée à 50 W (adaptée au champ sombre)
  • li>
  • Diaphragmes d'ouverture et de champ pour l'éclairage de Köhler et un ensemble de filtres de couleur, centrage des deux diaphragmes et d'une source lumineuse.
  • Support de conception compacte pour le montage du microscope dans de petits espaces
  • Support avec conception compacte pour monter le microscope dans de petits espaces li>
  • Une large gamme d'accessoires en option

Caractéristiques principales de la caméra :

  • Pour la microscopie sur fond noir et la fluorescence avec des objectifs 4x, 10x, 20x et 40x
  • Résolution de 8,3 MP : lors de l'observation avec des objectifs à faible grossissement, la caméra permet à l'utilisateur de voir des détails plus nets
  • 45 ips et 70 ips, respectivement à 3840x2160 pixels et 1920x1080 pixels de résolution, pour l'observation d'échantillons avec des éléments en mouvement, pour l'enregistrement de vidéos et pour déplacer l'échantillon sans à-coups ni retards
  • Le Peltier La cellule abaisse la température du capteur lors d'un fonctionnement prolongé et élimine le bruit thermique, vous permettant ainsi d'utiliser une vitesse d'obturation longue lors de la prise de photos.
  • Le capteur CMOS SONY Exmor rétroéclairé couleur offre des images avec un faible bruit et sensibilité élevée à la lumière même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
  • Interface USB 3.0 pour un transfert de données rapide et fluide
  • Logiciel pour l'enregistrement et l'édition de photos et de vidéos, fonctions d'enregistrement, affichage externe, linéaire et mesures angulaires

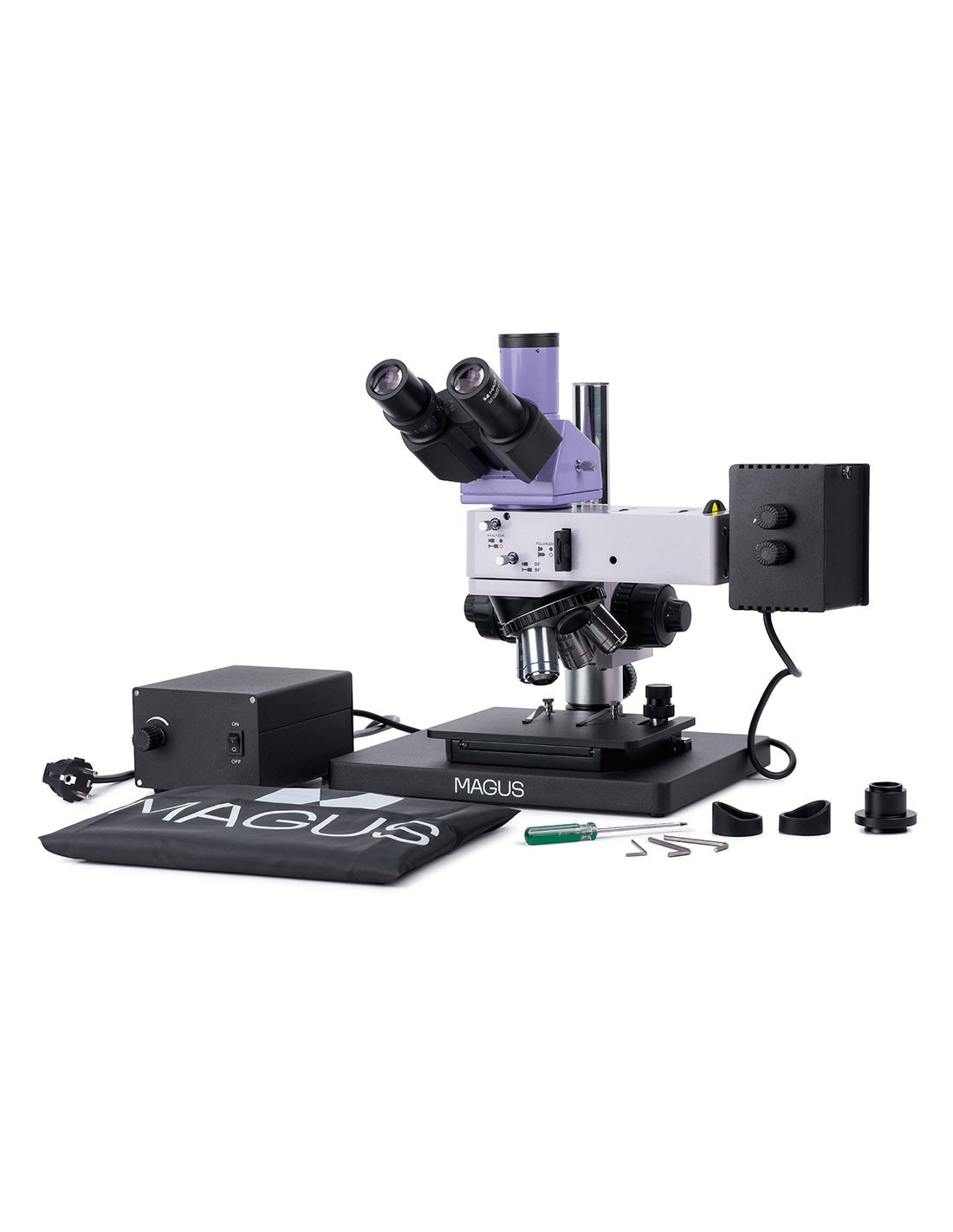

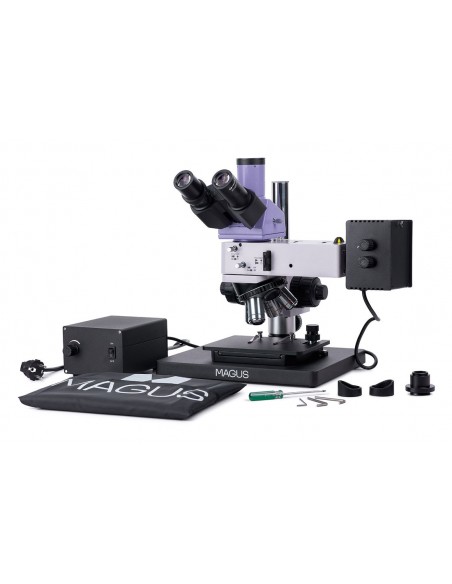

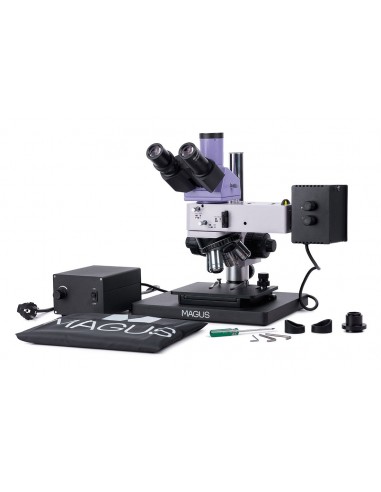

Le paquet contient :

  • L'appareil photo numérique MAGUS CLM30 (appareil photo numérique, câble USB, 12 V, 3 A (adaptateur, étui, CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
  • Support avec mécanisme de mise au point, platine et embout
  • Illuminateur pour observations de lumière réfléchie avec boîtier d'ampoule
  • Tête trinoculaire
  • Objectif planachromatique infini : PL L5x/0,12 BD WD 9,7 mm
  • Objectif achromatique plan infini : PL L10x/0,25 BD WD 9,3 mm
  • Objectif achromatique plan infini : PL L20x/0,40 BD WD 7,2 mm
  • Objectif achromatique plan infini : PL L50х/0,70 BD WD 2,5 mm
  • Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
  • Adaptateur monture C 1x
  • Clé Allen
  • Base avec entrée d'alimentation
  • Câble d'alimentation
  • Câble d'alimentation pour éclairage à lumière réfléchie
  • Couvercle anti-poussière
  • Manuel d'utilisation et carte de garantie

Disponible sur demande :

  • Oculaire 10x/22 mm avec échelle graduée
  • Oculaire 12,5x/14 mm (2 pcs.)
  • 15x/ Oculaire 15 mm (2 pcs.) li>
  • Oculaire 20x/12 mm (2 pcs.)
  • Oculaire 25x/9 mm (2 pcs.)
  • Objectif plan achromatique infini : PL L40x/0, 60 BD WD 3.0 mm
  • Objectif plan achromatique infini : PL L60x/0.70 BD WD 1.9 mm
  • Objectif plan achromatique infini : PL L80x/ 0, 80 BD WD 0,8 mm
  • Objectif achromatique plan infini : PL L100х/0,85 (sec) BD WD 0,4 mm
  • Lame d'étalonnage
MarqueMAGUS
Garantie5 лет
EAN5905555018362
Taille du colis (LxPxH)39x37x73 cm
Poids d'expédition22,3 kg
DélimiteurMicroscope métallographique MAGUS Metal 630 BD
Typeléger/optique, métallographique
Testétrinoculaire
Tube verticalSiedentopf
Angle d'inclinaison de la tête 30°
Grossissement, xBase 50-500 (*facultatif : 50-1000/1250/1500/2000/2500)
Plage de grossissement200x à 800x
Diamètre du tube oculaire, mm 30
Oculaires10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12, 5x/14 ; 15x/15 ; 20x/12 ; 25x/9)
Objectifsplanachromatique à l'infini : PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/ 0,40 BD, PL L50x /0,70 DB ; hauteur parfocale 45 mm (*en option : PL L40x/0.60 BD, PL L60x/0.70 BD, PL L80x/0.80 BD, PL L100x/0.85 BD (sec))
Nosepiece emboutpour 5 objectifs
Distance de travail, mm9,7 ( 5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x) ; 0,40 (100x)
Distance interpupillaire, mm48 — 75
Étape, mm185x140
Amplitude de mouvement de la scène, mm35/30
Caractéristiques de la scènePlateforme mécanique à deux axes ; Dimensions de la base du microscope : 300x240 mm
Réglage dioptrique de l'oculaire, dioptries±5 (sur le canon gauche)
Mise au pointcoaxiale, grossière (avec réglage de la tension de mise au point grossière) et fine mise au point (0,002 mm)
Halogène
Réglage de la luminosité
Réglage de la luminosité
Alimentation220±22 V, 50 Hz, secteur AC
Type de source lumineuse12 V/50 W
Filtres optiquesvert, bleu, jaune, dépoli
Plage de température de fonctionnement, °C5 — 35
Éléments supplémentaires analyseur intégré et polariseur amovible, dispositif de champ sombre
Niveau utilisateurutilisateurs experts, professionnels
Niveau de difficulté d'assemblage et d'installationcompliqué
Applicationmétallographique
Méthode de recherchechamp clair, champ sombre, lumière polarisée
Ensemble avec trousse/étui/sachousse anti-poussière
=== Délimiteur === Appareil photo numérique
CapteurSONY Exmor CMOS
Couleur/monochromecouleur
Mégapixels8,3
Résolution maximale, px 3840x2160
Taille du capteur1/1.2'' (11,14x6,26 mm)
Taille des pixels, µm2,9x2,9
Module thermoélectrique biphasé (cellule Peltier) pour régler la température à 42°C en dessous de la pièce températureoui
Sensibilité à la lumière5970 mV avec 1 /30 s
Rapport signal/bruit0,15 mV à 1/30 s
Temps d'exposition0,1 ms – 1 h
Enregistrement vidéooui
Frame rate, fps@resolution45@3840x2160, 70@1920x1080
Capacité numérique ADC (bit)8/12 (sélectionnable)
Emplacement d'installationtube trinoculaire
Format d'image*.jpg, *.bmp, *. png, *.tif
Format vidéoenregistrement : * .wmv, *.avi, *.h264 (Windows 8 et versions ultérieures), *h265 (Windows 10 et versions ultérieures)
Plage spectrale, nm 380-650 (filtre IR intégré)
Balance des blancsmanuel, automatique
Contrôle de l'expositionmanuel, automatique
Fonctionnalités du logicieltaille de l'image, luminosité, contrôle de l'exposition
LogicielMAGUS View
Sortie USB 3.0, 5 Gb/s
Configuration système requiseWindows 8/10/11 (32 bits et 64 bits), Mac OS plus grand
Type de montageMonture C
Corps Alliage d'aluminium CNC
Alimentation de la caméraCC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier
Plage de température de fonctionnement de la caméra, °C-10 — 50
Plage de fonctionnement d'humidité, %30 — 80
