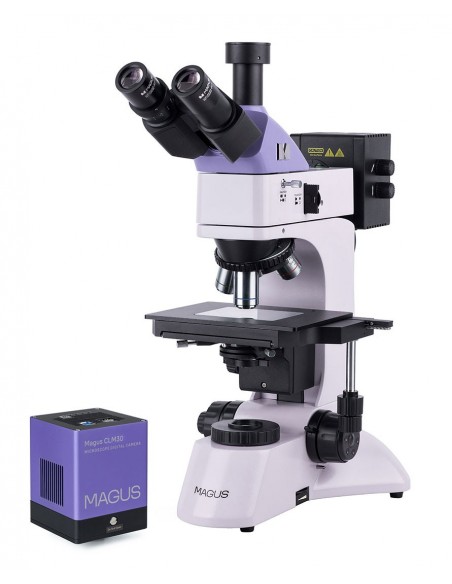

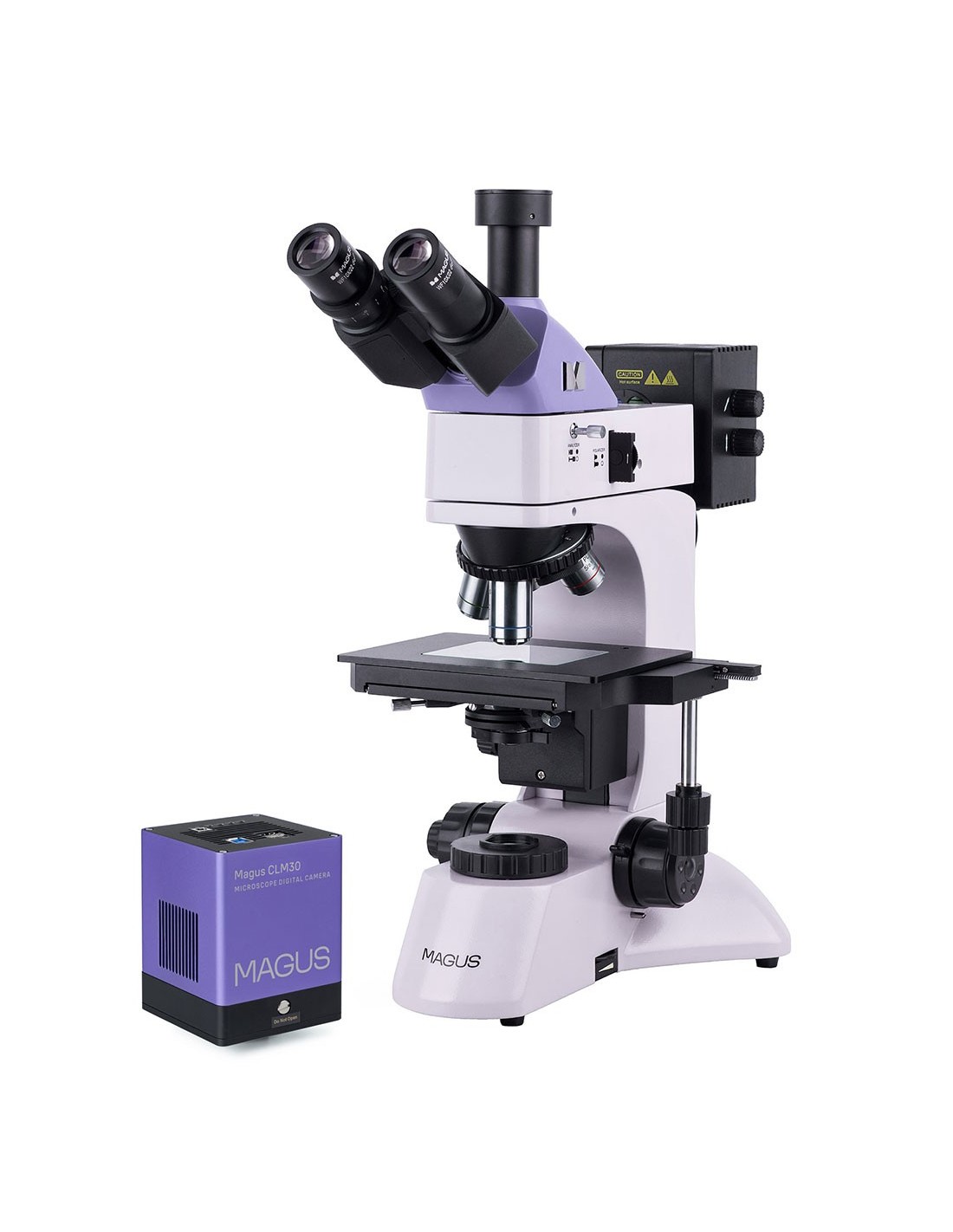

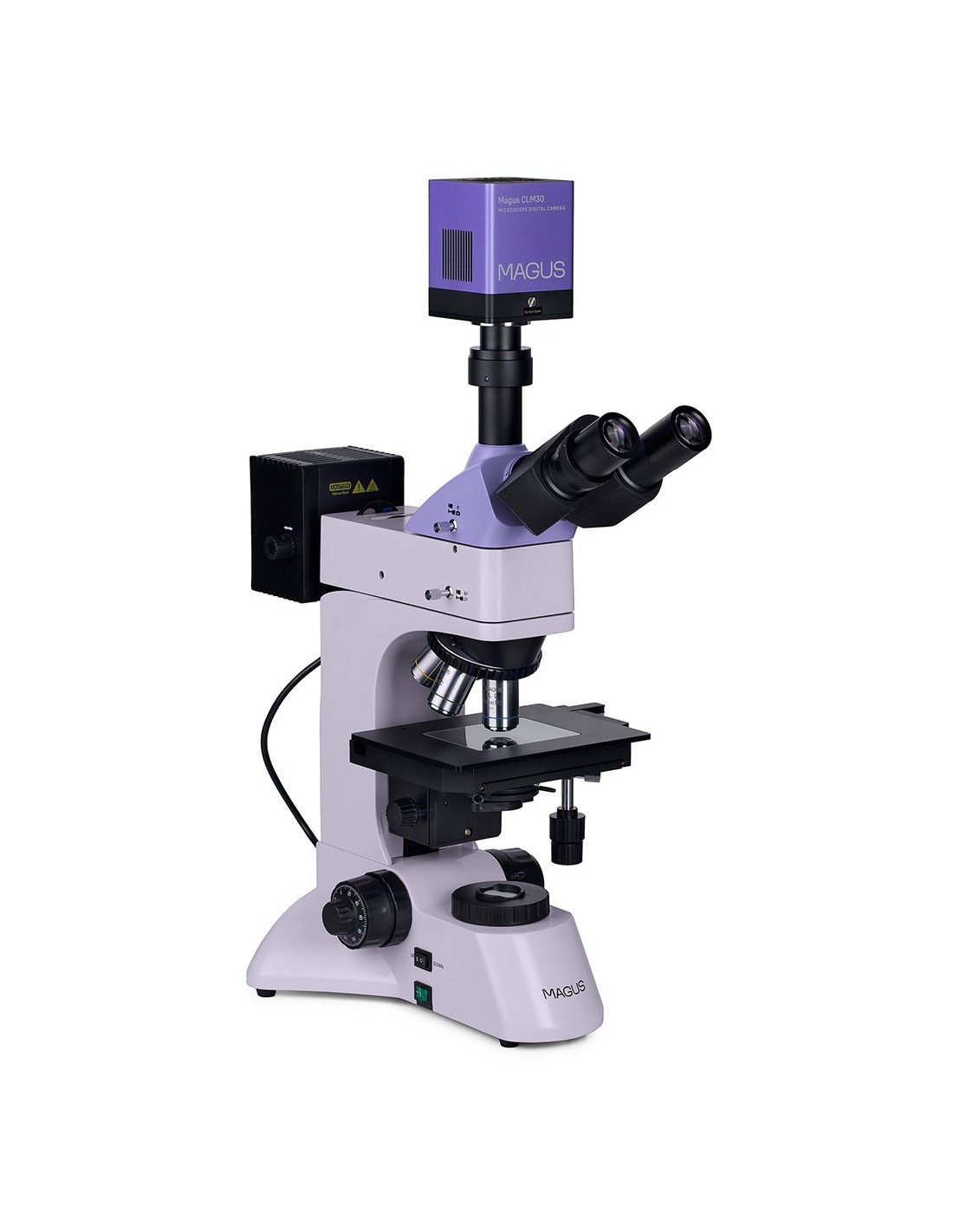

Le microscope numérique métallographique MAGUS Metal D600 BD est conçu pour l'étude d'objets en lumière réfléchie à l'aide de techniques de microscopie en champ clair, en champ sombre et en polarisation. Le microscope est utilisé pour examiner des échantillons de métaux et de semi-conducteurs, ainsi que d'autres échantillons polis et plats hautement réfléchissants. La technique de lumière transmise permet l’examen d’échantillons translucides tels que des films minces et des particules collées sur des filtres. Le microscope peut être utilisé dans l'ingénierie mécanique et métallurgique, dans les laboratoires d'ingénierie et de contrôle qualité et dans les écoles polytechniques.
Appareil photo numérique
L'appareil photo numérique MAGUS CLM30 est conçu pour la technique de microscopie en fond sombre et à fluorescence. La caméra est équipée d'un capteur de 8,3 MP et produit des images réalistes avec une résolution de 3840x2160 px. Il est recommandé d'utiliser l'appareil photo avec des objectifs 4x, 10x, 20x et 40x. Lorsque vous utilisez des objectifs à faible grossissement, l'appareil photo permet à l'utilisateur de voir des détails plus nets.
Les vidéos sont enregistrées à 45 ips ou 70 ips selon la résolution - les vidéos se déroulent de manière fluide avec des transactions fluides et délicates entre les images. Le mouvement de l'échantillon est affiché en temps réel, sans délai. La caméra facilite l'observation d'objets en mouvement et convient aux démonstrations académiques.
La caméra est équipée d'une interface USB 3.0. La vitesse de transfert de données est 10 fois plus rapide que celle des caméras USB 2.0. La caméra haute vitesse est recommandée pour les laboratoires professionnels, la recherche ou l'enseignement universitaire.
Optique

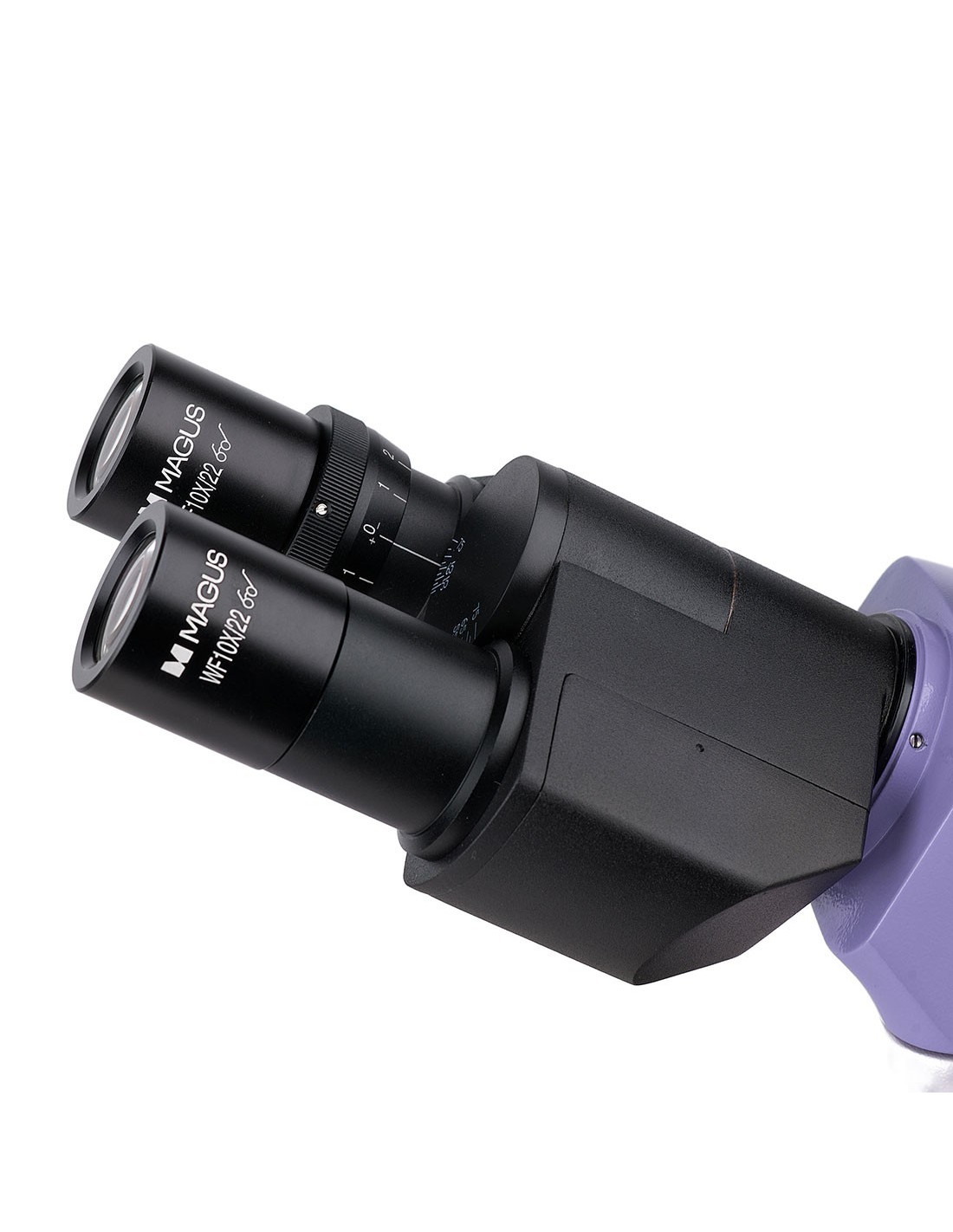

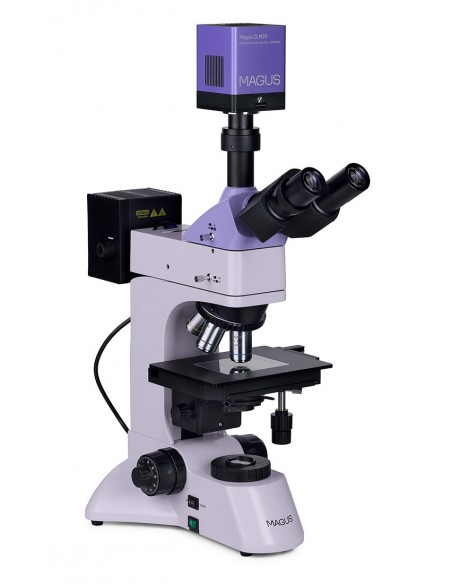

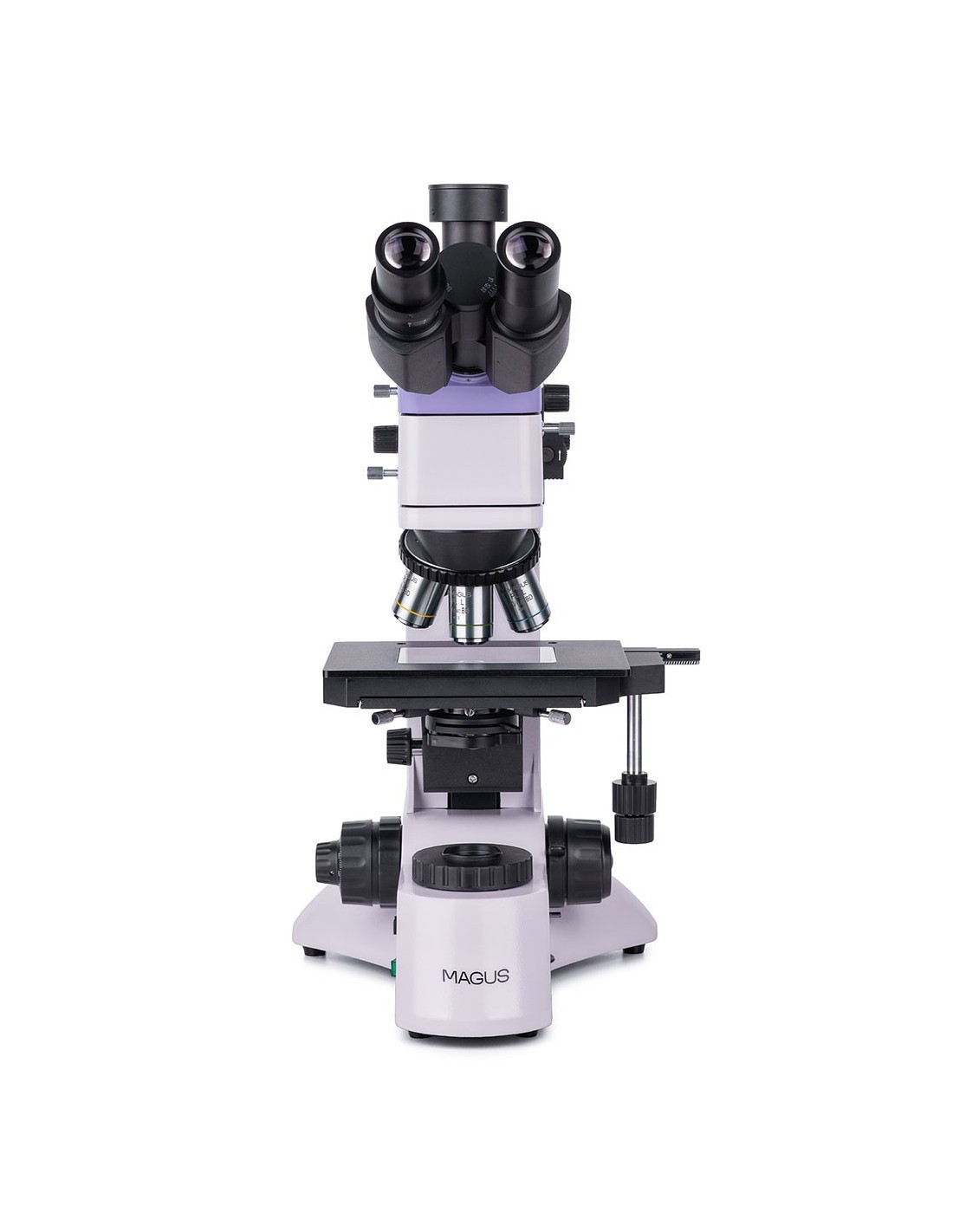

La tête trinoculaire est équipée d'un tube trinoculaire pour le boîtier de visualisation un appareil photo numérique. Le séparateur de faisceau dirige la lumière sur la caméra, à deux positions : 100:0 et 0:100. Le faisceau lumineux atteint l'oculaire ou le tube trinoculaire. Bague de réglage dioptrique sur l'oculaire gauche.

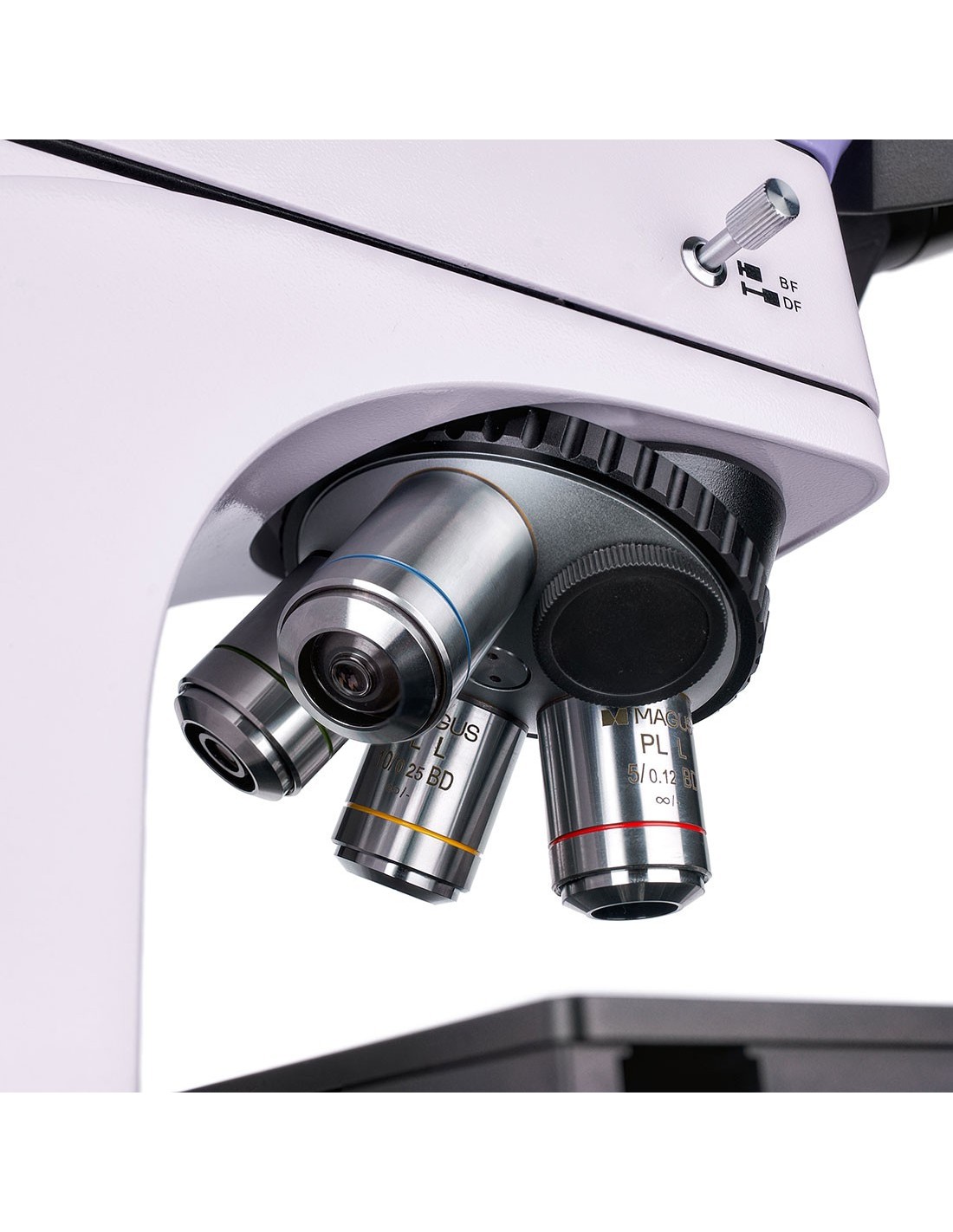

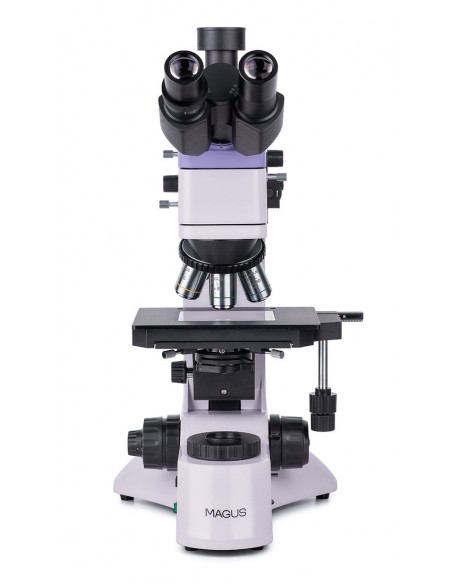

Le grossissement du microscope dans la configuration de base est de 50 à 400x. Tous les objectifs et oculaires supplémentaires augmenteront la plage de grossissement. Le microscope utilise des objectifs planachromatiques avec une longue distance de travail adaptés aux techniques de microscopie en fond clair et sombre. Il y a cinq fentes dans le porte-nez pour monter des objectifs. Quatre objectifs sont inclus et un est en option. Le porte-nez est orienté vers l'intérieur de l'instrument, afin que l'utilisateur puisse voir quel objectif est inséré dans le chemin optique.
Éclairage

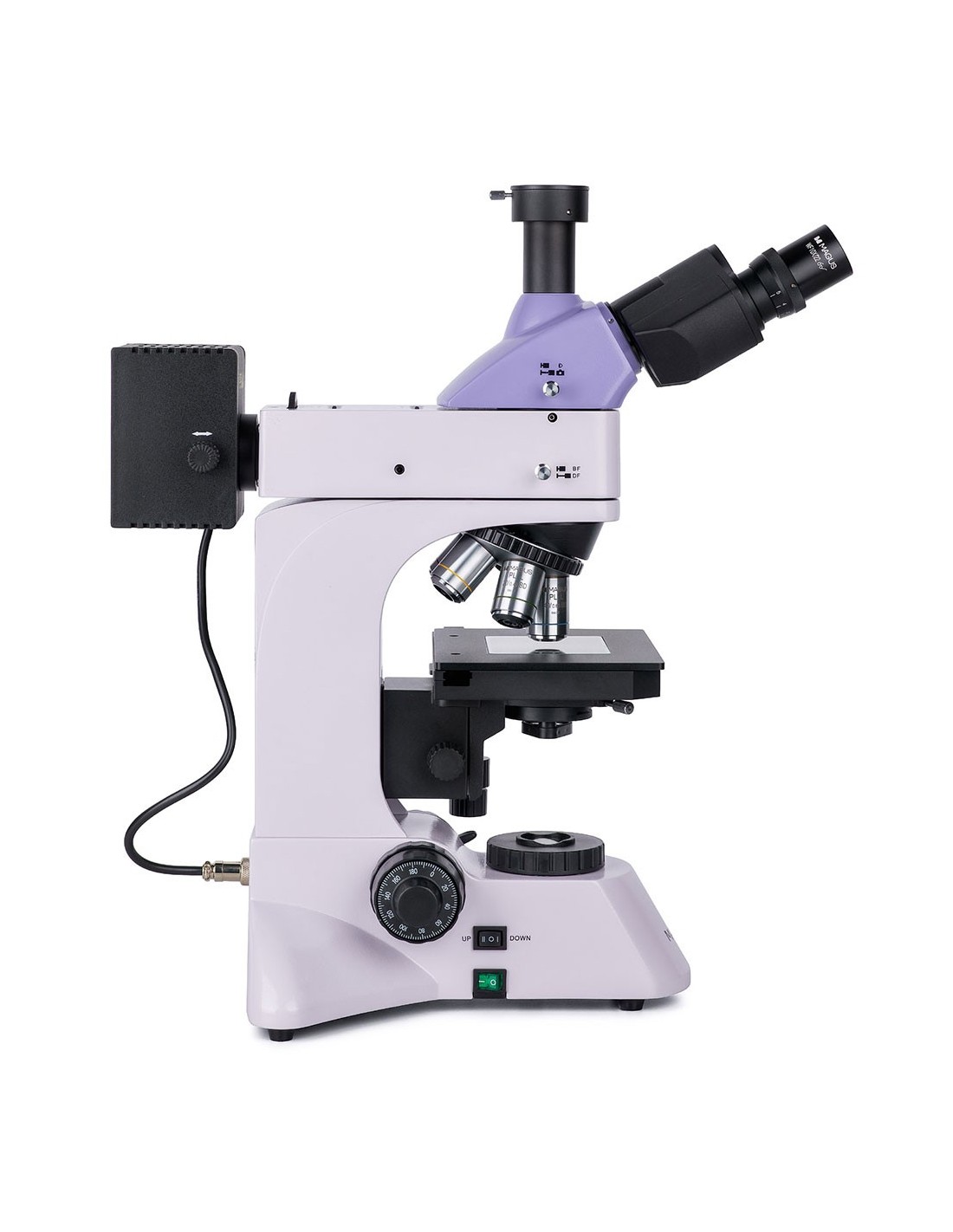

L'éclairage utilise des lampes halogènes à lumière chaude qui ne fatiguent pas l'œil lors d'observations de longue durée. L'illuminateur à lumière transmise a une puissance de 30 W et l'illuminateur à lumière réfléchie de 50 W, ce qui garantit une observation confortable par microscopie à fond sombre.

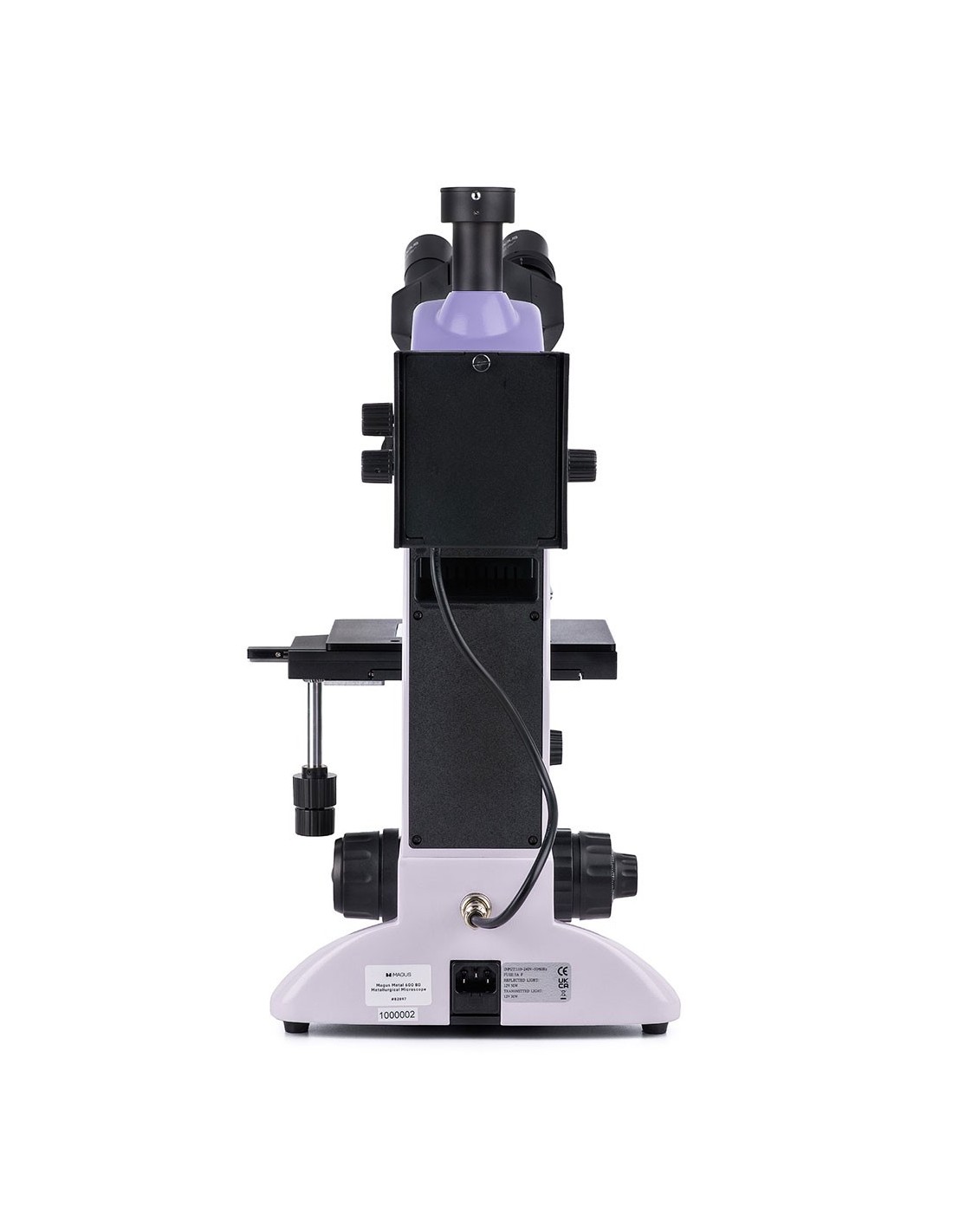

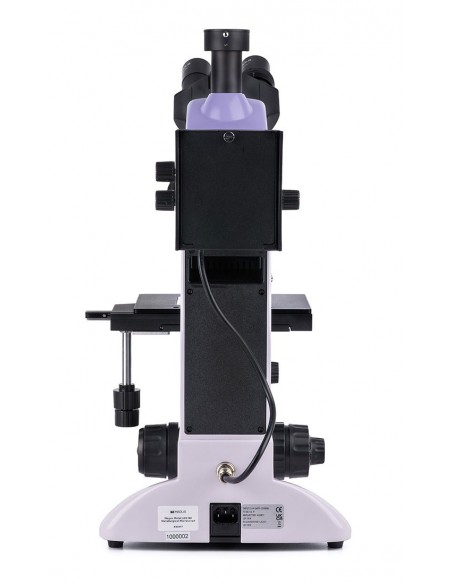

Le système d'éclairage à lumière réfléchie contient : un dispositif à champ sombre, un dispositif de polarisation, diaphragmes de champ et d'ouverture centrables pour la méthode d'éclairage Köhler et filtres de couleur. Il est également possible de centrer la source lumineuse.
Le système d'éclairage par lumière transmise comprend : un condenseur avec une lentille pliable pour les objectifs à faible grossissement, une ouverture et un diaphragme de champ pour la méthode Köhler.
Plateforme et mécanisme de mise au point
L'échantillon se déplace avec la platine le long des deux axes. La hauteur de l'échantillon examiné ne doit pas dépasser 20 mm. La scène comporte une lame de verre transparente pour l'observation d'échantillons translucides.

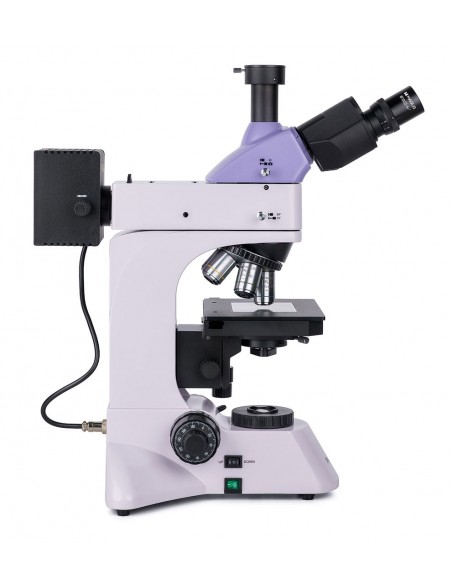

La mise au point est ajustée au moyen de boutons de mise au point grossière et fine situés des deux côtés au bas du microscope, permettant ainsi à l'observateur de placer librement son les mains sur la table plutôt que de les tenir en l’air. Le mécanisme de mise au point grossière comprend un bouton de verrouillage à droite et un bouton de réglage de la tension à gauche.
Accessoires
La gamme d'accessoires compatibles avec le MAGUS Le microscope Metal 600 BD comprend : des objectifs à longue distance pour les observations en champ sombre et clair, des oculaires, des lames d'étalonnage et des appareils photo numériques.
Principales caractéristiques du microscope :
- Observations d'échantillons plats opaques et polis jusqu'à 20 mm en lumière réfléchie à l'aide de techniques de microscopie en fond noir, en fond clair et en polarisation
- Observations d'échantillons translucides en lumière transmise
- Tube trinoculaire pour le montage d'un appareil photo numérique et d'un séparateur de faisceau à deux positions (100:0 et 0:100)
- Objectifs planachromatiques avec une longue distance de travail. L'acronyme BD signifie qu'il convient aux techniques de fond sombre et clair
- Illuminateur à lumière transmise avec lampe halogène de 30 W et illuminateur à lumière réfléchie avec lampe halogène de 50 W qui permettent une observation pratique au microscope en fond sombre
- Éclairage Köhler (lumière réfléchie) avec possibilité de centrer la source lumineuse, diaphragmes d'ouverture et de champ, filtres de couleur
- Éclairage Köhler (lumière transmise) avec condenseur Abbe centrable et réglable en hauteur, flip Objectifs à condensateur -up pour objectifs à faible grossissement
- Large gamme d'oculaires et d'objectifs entièrement compatibles
Principales caractéristiques de l'appareil photo :
- Pour la microscopie sur fond noir et à fluorescence avec des objectifs 4x, 10x, 20x et 40x
- Résolution de 8,3 MP : lors d'observations à faible grossissement, la caméra permet à l'utilisateur de voir des détails plus nets
- 45 ips et 70 ips, à une résolution de 3 840 x 2 160 pixels et 1 920 x 1 080 pixels respectivement, pour observer des échantillons avec des éléments en mouvement, pour enregistrer une vidéo et pour déplacer l'échantillon sans à-coups ni retards.
- La cellule Peltier abaisse la température du capteur lors d'un fonctionnement prolongé et élimine le bruit thermique, permettant ainsi l'utilisation d'une vitesse d'obturation longue lors de la prise de photos.
- Le capteur CMOS SONY Exmor rétro-éclairé en couleur offre des images avec un faible bruit et une sensibilité élevée à la lumière même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Interface USB 3.0 pour un transfert de données rapide et fluide
- Logiciel pour l'enregistrement et l'édition de photos et de vidéos, fonctions d'enregistrement, affichage externe, linéaire et mesures angulaires
Le paquet contient :

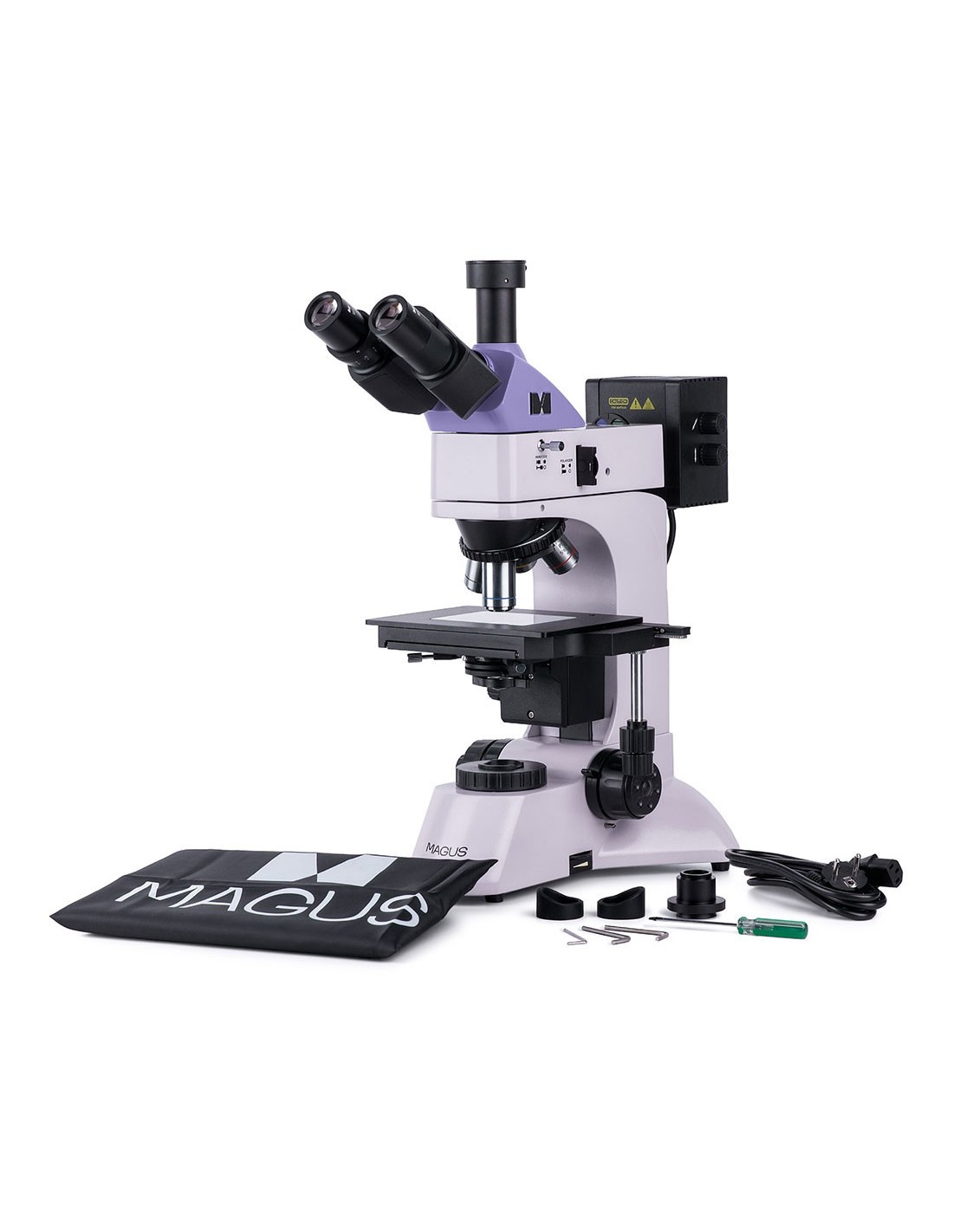

- L'appareil photo numérique MAGUS CLM30 (appareil photo numérique, câble USB, 12 V, Adaptateur 3 A, étui, CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Base avec entrée d'alimentation, source de lumière transmise et condenseur, mise au point du mécanisme de mise à la terre, platine et embout
- Illuminateur pour observations de lumière réfléchie avec boîtier d'ampoule
- Tête trinoculaire
- Objectif planachromatique Infinity : PL L5x/0, 12 BD WD 9,7 mm
- Plan achromatique infini objectif : PL L10x/0,25 BD WD 9,3 mm
- Objectif plan achromatique infini : PL L20x/0, 40 BD WD 7,2 mm
- Objectif planachromatique infini : PL L40x/0,60 BD WD 3.0 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Plaque de scène transparente
- 1x adaptateur monture C
- Clé Allen
- Câble d'alimentation secteur AC
- Cordon d'alimentation de l'éclairage à lumière réfléchie
- Couvercle anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif achromatique plan infini : PL L50х/0,70 BD WD 2,5 mm
- Objectif achromatique plan infini : PL L60x/0,70 BD WD : 1,9 mm
- Objectif achromatique plan infini : PL L80x/0,80 BD WD : 0,8 mm
- Objectif achromatique plan infini : PL L100х/0,85 (sec) BD WD : 0,4 mm
- Verre d'étalonnage
| Marque | MAGUS |
| EAN | 5905555018300 |
| 35x30x75 cm |
| Poids d'expédition | 17,3 kg |
| Type | léger/optique, métallographique |
| Tête | trinoculaire |
| Tube vertical | Siedentopf |
| Inclinaison de la tête angle | 30° |
| Grossissement, x | 50–400 base ( *facultatif : 50–1000/1250/1500/ 2000/2500) |
| Plage de grossissement | 200x à 800x |
| Diamètre du tube oculaire, mm< /td> | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planachromatique à l'infini : PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/ 0,40 BD, PL L40x /0,60 DB ; hauteur parfocale 45 mm (*en option : PL L50x/0.70 BD, PL L60x/0.70 BD, PL L80x/0.80 BD, PL L100x/0.85 BD (sec)) |
| Nosepiece embout | pour 5 objectifs |
| Distance de travail, mm | 9,7 ( 5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x) ; 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 210x140 |
| Amplitude de mouvement de la scène, mm | 75/50 |
| Caractéristiques de la platine | Plateforme mécanique à deux axes, avec lame en verre |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon gauche) |
| Condenseur | lumière transmise : condenseur Abbe centrable et réglable en hauteur, NA 1,25, diaphragme d'ouverture et lentilles rabattables réglables, avec vis de fixation |
| Diaphragme | lumière transmise et réfléchie : diaphragmes d'ouverture et de champ intégrés |
| Focus< /td> | coaxial, mise au point grossière (25 mm, avec bouton de fixation et bouton de réglage de la tension) et mise au point fine (0,002 mm) |
| Eclairage | halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220 ±22 V, 50 Hz, secteur AC |
| Filtres optiques | vert, bleu, jaune, satin |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur intégré et polariseur amovible, champ sombre appareil |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté d'assemblage et d'installation td> | compliqué |
| Application | métallographique |
| Position d'éclairage |
| Méthode de recherche | champ clair, champ sombre, lumière polarisée |
| Défini avec trousse/étui/sac | couvercle anti-poussière |
| Poids, kg |
| td> | 11 |
| === Délimiteur === | Appareil photo numérique |
| Capteur | SONY Exmor CMOS |
| Couleur/monochrome | couleur |
| 8.3 |
| Résolution maximale, px | 3840x2160 |
| Taille du capteur | 1/1.2'' (11.14x6.26 mm) |
| Taille des pixels, µm | 2.9x2.9 |
| Module thermoélectrique biphasé (cellule Peltier) pour régler la température à 42°C en dessous de la température ambiante | oui |
| Sensibilité à la lumière | 5970 mV à 1/30 s |
| Rapport signal sur bruit< /td> | 0,15 mV à 1/30 s< /td> |
| Durée d'exposition | 0,1 ms – 1 h |
| Enregistrement vidéo | oui |
| Frame rate, fps@resolution | 45@ 3840x2160, 70@1920x1080 |
| ADC capacité numérique (bit) | 8/12 (sélectionnable) |
| tube trinoculaire |
| Format d'image | *.jpg, *.bmp, *.png, * .tif |
| Format vidéo | enregistrement : *.wmv, *.avi, *.h264 (Windows 8 et versions ultérieures), *h265 (Windows 10 et versions ultérieures) |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (obturateur à rideau électronique) |
| Balance des blancs | manuel, automatique |
| Contrôle de l'exposition | manuel, automatique |
| Fonctionnalités du logiciel | taille de l'image, luminosité, affichage du contrôle des couleurs |
| Logiciel | MAGUS Afficher |
| Sortie | USB 3.0, 5 Gb/s |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS à 2,8 GHz Intel Core 2 ou version ultérieure, minimum 2 Go de RAM, port USB 3.0, CD-ROM, 17 pouces ou plus |
| Type de montage | Montage C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | CC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
