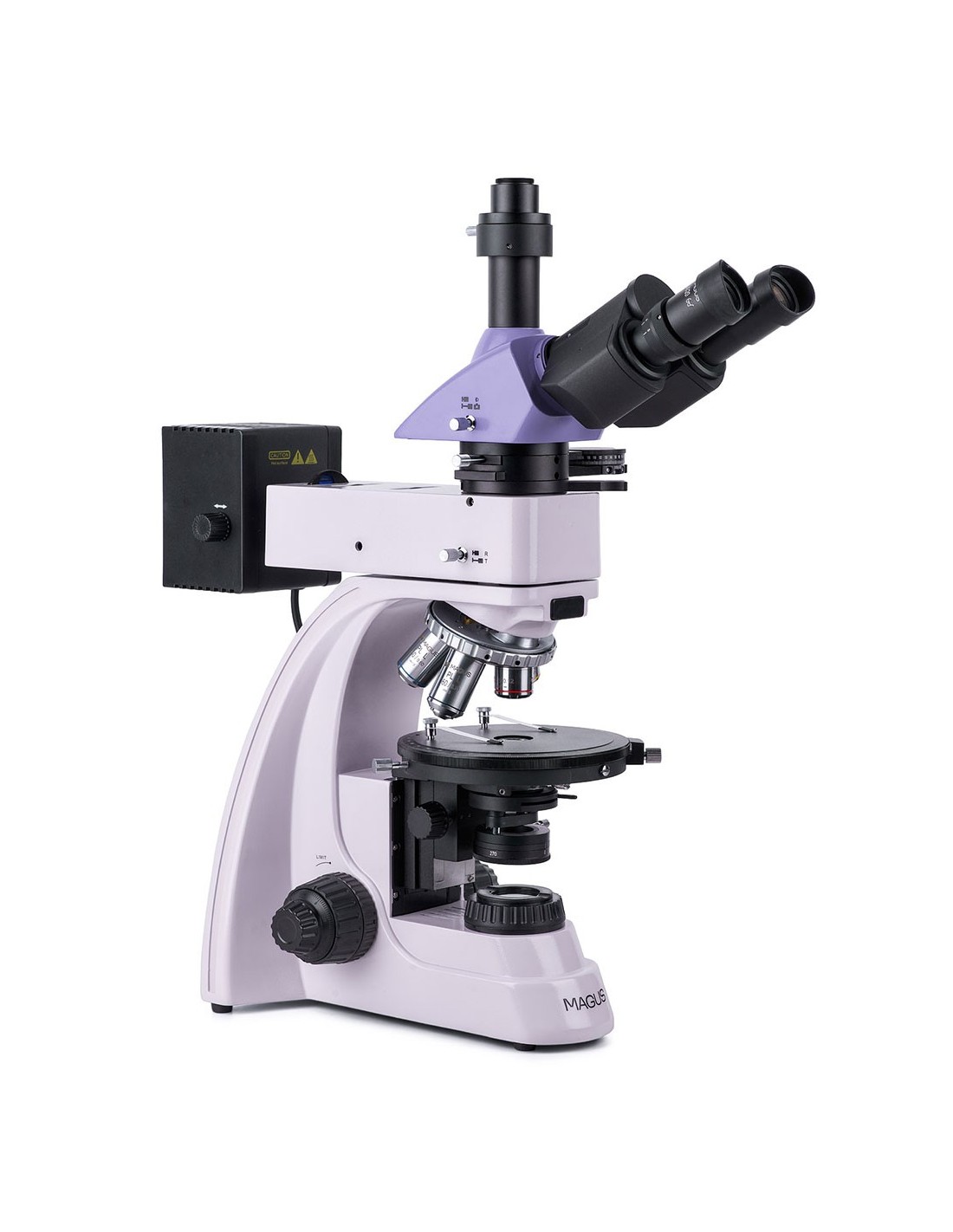

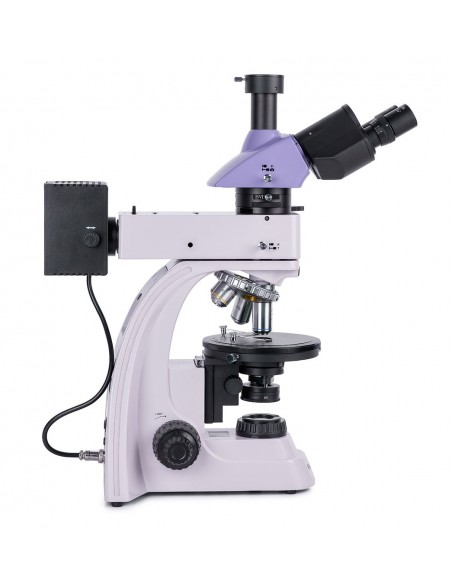

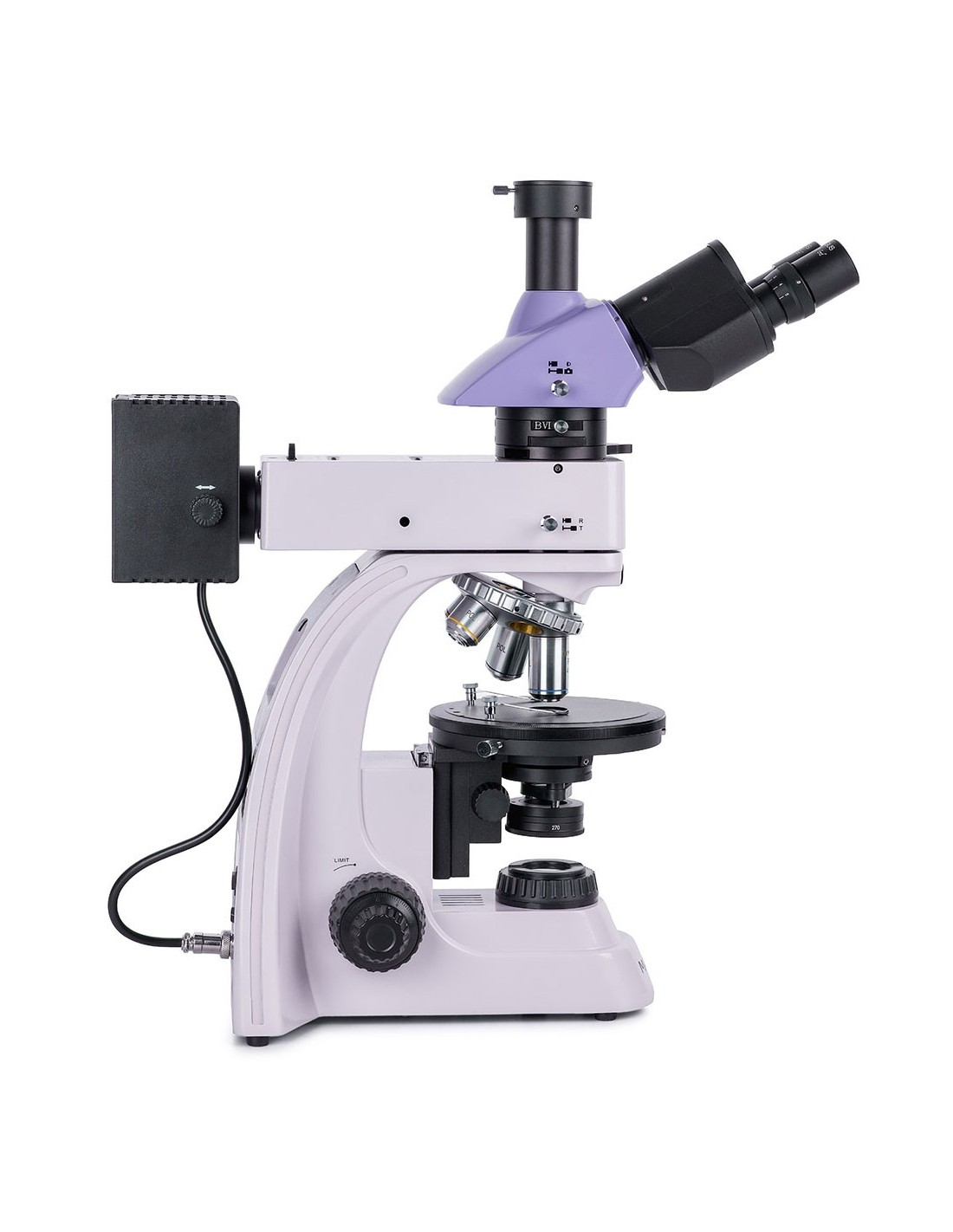

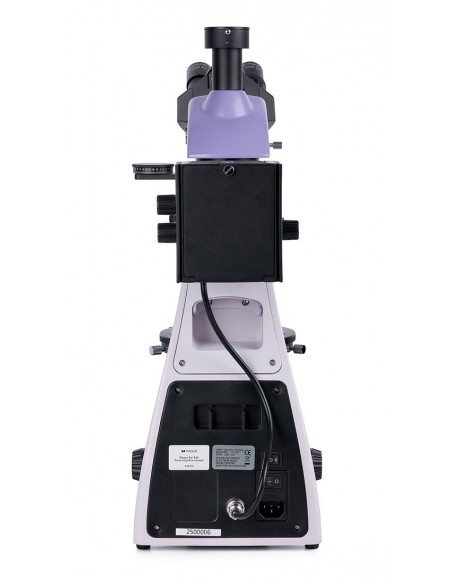

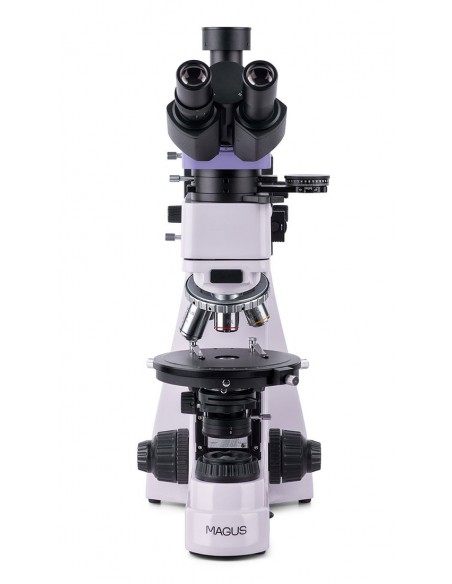

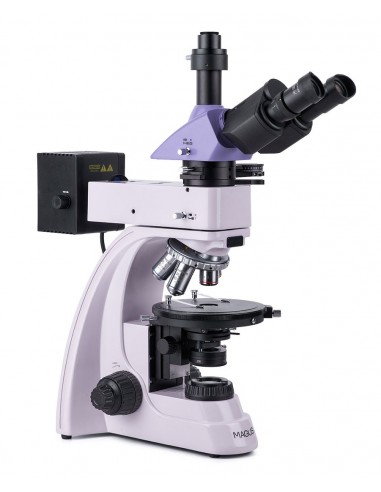

Le microscope polarisant MAGUS Pol 850 est conçu pour fonctionner en lumière transmise et réfléchie. Méthodes de recherche disponibles : polarisation et champ clair. Le microscope est utilisé pour étudier des objets anibiologiques, géologiques et polymères anisotropes, ainsi que des sections polies opaques jusqu'à 15 mm d'épaisseur avec une face polie. Le microscope est parfait pour un large éventail de tâches des professionnels dans les domaines de la médecine, de la médecine légale, de la minéralogie, de la cristallographie ou de la pétrographie.

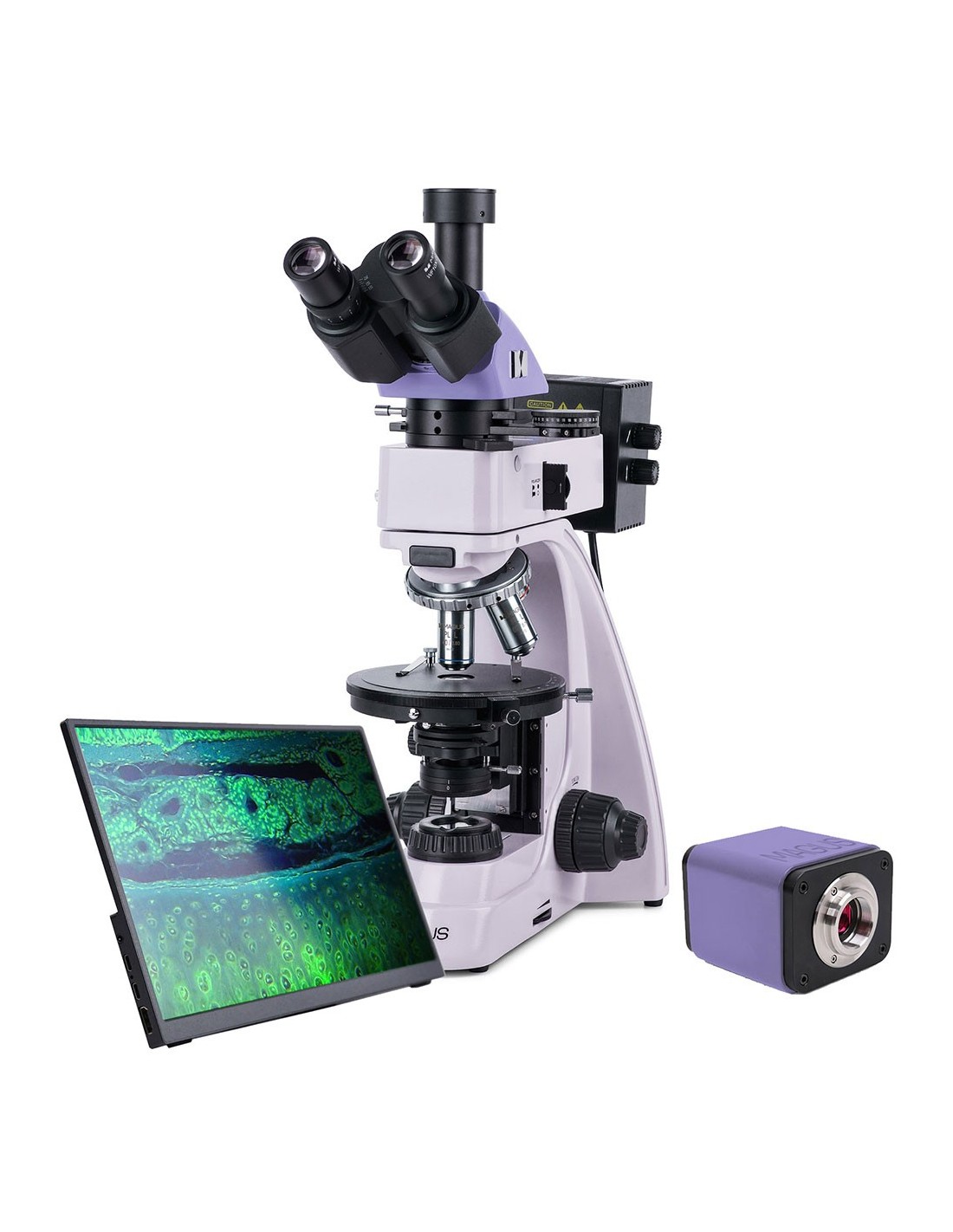

Appareil photo numérique
MAGUS CHD40 est une caméra numérique HDMI avec trois interfaces vidéo et commutation automatique entre Full HD et 4K en fonction de la résolution du moniteur.
La caméra est équipée d'un capteur de 8 MP et produit des images réalistes à une résolution 4K (3840 x 2160 px) lorsque connecté via HDMI ou USB 3.0. Lorsqu'elle est connectée via Wi-Fi, la qualité d'image est Full HD (1920 x 1080 px).
La caméra utilise une interface HDMI pour se connecter directement à un téléviseur, un moniteur ou un projecteur. De cette manière, la caméra fonctionne de manière autonome sans connexion à un PC. L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. Vous pouvez connecter l'appareil photo à un PC via Wi-Fi ou USB 3.0. La vidéo est enregistrée à 30 ips.
La caméra combine un taux FPS élevé et une bande passante HDMI élevée. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur
Le MAGUS Le moniteur MCD40 est conçu pour utiliser un système d'affichage de microscope MAGUS. Il est connecté à une caméra montée sur le microscope pour afficher des images en temps réel. Prend en charge les caméras avec connexion HDMI et résolution 4K. L'écran mesure 13,3 pouces. La matrice IPS offre des images lumineuses avec des angles de vision larges. Si vous regardez l'écran de côté, la reproduction des couleurs n'est pas déformée. Vous pouvez placer l'écran sur une table ou une étagère à l'aide d'un support pliable ou l'installer directement sur la base de la caméra ou du microscope.
Optique

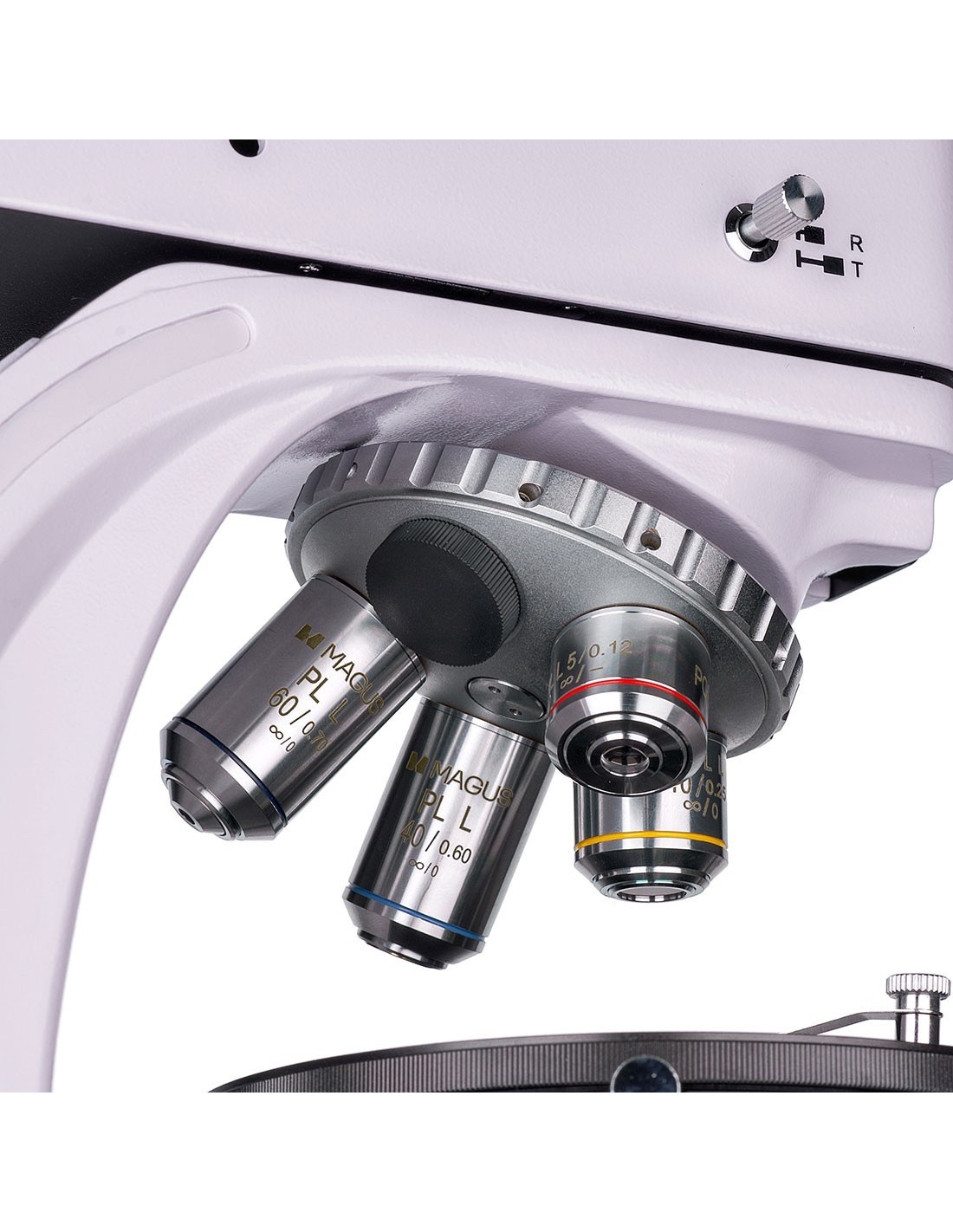

L'optique de le microscope est infiniment correct et exempt de tensions internes. L'image formée par l'objectif est authentique, sans éblouissement, très contrastée et détaillée. La lentille est installée dans un nez avec des rainures centrées sur l'axe optique. Il y a cinq rainures, avec quatre lentilles incluses dans le kit ; Un objectif supplémentaire peut être installé pour obtenir un grossissement supplémentaire dans la plage de grossissement du microscope. Les objectifs sont conçus pour fonctionner avec des échantillons sans lamelles.

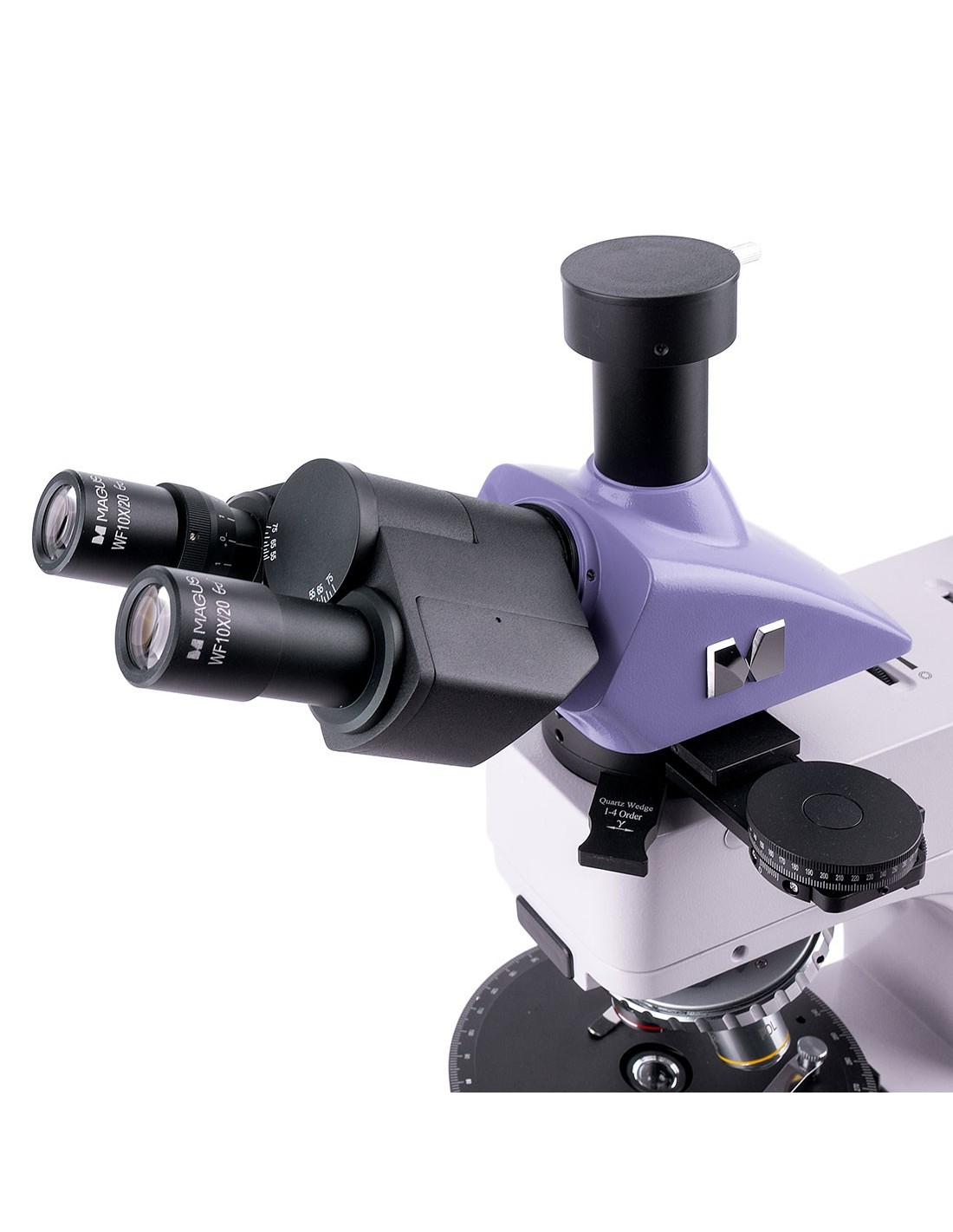

La tête trinoculaire vous permet d'installer un appareil photo numérique dans le tube trinoculaire. La répartition du faisceau est de 100:0 ou 0:100, ce qui signifie que toute la lumière va vers la caméra ou les tubes oculaires. Le tube oculaire gauche est équipé d'une bague de réglage dioptrique : il est tourné pour compenser la différence de vision entre les yeux et pour obtenir l'image la plus claire possible de l'échantillon.
Éclairage
strong>
Des lampes halogènes de 30 W sont utilisées pour la lumière transmise et réfléchie. Leur luminosité est suffisante pour obtenir une image clairement lisible sur chaque objectif, et le spectre d'émission « chaud » est confortable lors d'une utilisation à long terme. Le réglage d'éclairage Köhler offrira une plus grande résolution et supprimera les artefacts dans le champ de vision et l'assombrissement des bords. Les filtres de lumière sont utilisés pour affiner la reproduction des couleurs lorsque vous travaillez en lumière réfléchie.
La polarisation est disponible pour la lumière transmise et réfléchie. Pour commencer les observations en lumière polarisée, un analyseur est introduit dans le chemin optique. Ensuite, la position relative de l'analyseur et du polariseur est modifiée en les tournant, ce qui modifie également l'angle de polarisation. Le contraste des objets est augmenté à l'aide de compensateurs installés dans un boîtier spécial dans le tube intermédiaire. Le même accessoire contient également une lentille Bertrand qui est utilisée pour les examens Conopic.
Plaque et mécanisme de mise au point
Le microscope a une platine rotative : sa rotation change comment l'échantillon réfracte la lumière en présence de lumière polarisée. La scène est équipée d'une échelle sur laquelle l'angle de rotation peut être déterminé avec une précision allant jusqu'à 0,1°. Pour obtenir l'image la plus lumineuse et la plus claire, la platine peut être centrée sur l'axe optique du microscope.
Les boutons de mise au point grossière et fine sont situés au bas du support, afin que l'utilisateur puisse adopter une position détendue. poser avec les mains sur la table. La tension grossière peut être ajustée et il existe également un verrouillage de mise au point grossière. La mise au point fine assure un mouvement fluide de l'échantillon.
Accessoires
Pour tirer le meilleur parti du microscope, utilisez les accessoires de la gamme MAGUS: oculaires d'objectif, lames d'étalonnage, appareils photo numériques, etc.
Principales caractéristiques du microscope :
- Pour travailler dans des conditions de lumière transmise, réfléchie, polarisée et polarisée naturelle
- Tête trinoculaire avec tube d'appareil photo numérique ; Répartition du faisceau de 100:0 ou 0:100
- Objectifs planachromatiques sans tension pour des images nettes, exemptes d'artefacts et de fausses réflexions internes
- Éclairage halogène de la zone de travail, un spectre de couleurs confortable pour les yeux; puissance de la lampe 30 W
- Plateforme rotative, polariseur et analyseur avec marquages d'angle de rotation, lentille de Bertrand et compensateurs
- Les rainures du revolver et de la platine sont centrées sur l'axe optique du microscope
- li>
- Compatible avec des accessoires supplémentaires
Principales caractéristiques de la caméra :
- La caméra fonctionne de manière indépendante sans connexion à un PC via l'interface HDMI. Vous pouvez vous connecter à un PC via l'interface Wi-Fi et USB 3.0
- Commutation automatique entre 4K et Full HD en fonction de la résolution du moniteur
- 30 ips pour observer des objets en mouvement, enregistrer des vidéos, et le mouvement des échantillons sans décalage ni bégaiement
- Le capteur CMOS SONY Exmor/Starvis rétro-éclairé en couleur fournit des images avec un faible bruit et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Logiciel d'enregistrement et d'édition de photos et de vidéos, fonctions d'affichage externe, mesures linéaires et angulaires

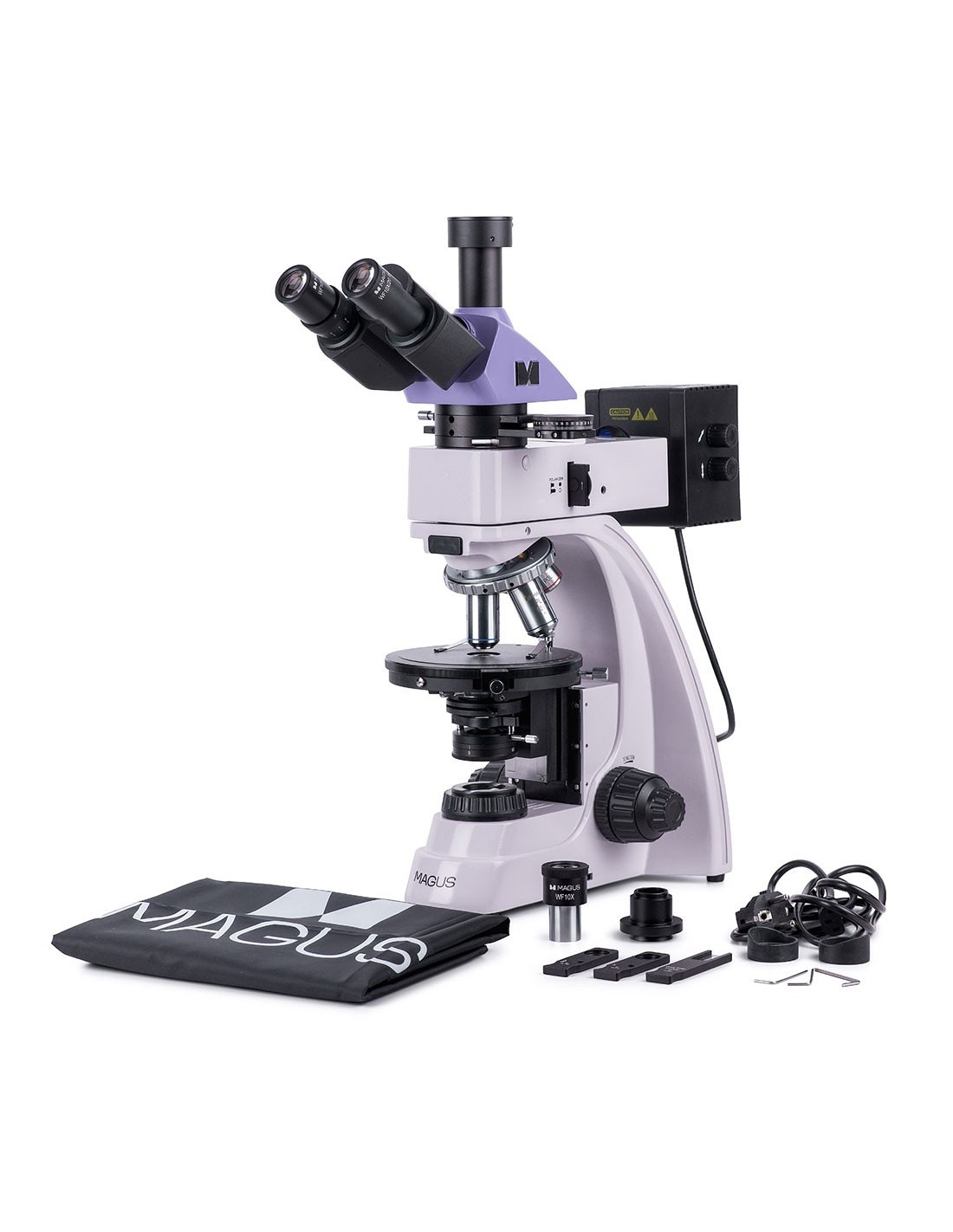

Le paquet contient :
- Appareil photo numérique MAGUS CHD40 (appareil photo numérique, câble HDMI (1,5 m), câble USB 3.0 (1,5 m), souris avec USB, carte mémoire SD 32 Go, Adaptateur USB Wi-Fi (2 pièces), adaptateur secteur 12 V/1 A (euro), CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Moniteur LCD MAGUS MCD40
- Base avec entrée d'alimentation, source de lumière transmise et condenseur, mécanisme de mise au point, platine et nez
- Illuminateur pour observations en lumière réfléchie avec boîtier d'ampoule
- Tête trinoculaire
- Tube intermédiaire avec lentilles Bertrand, boîtier d'analyseur et de compensateur
- Compensateurs : compensateur λ, λ/compensateur 4, coin en quartz
- Objectif achromatique plan infini : PL 5x/0,12 WD 26,1 mm
- Objectif achromatique plan infini : PL 10x/0,25 WD 5 .0 mm
- Objectif plan achromatique infini : PL 40x/0,6 (avec mécanisme à ressort) WD 3,98 mm
- Objectif plan achromatique infini : PL 60x/0,7 (avec mécanisme à ressort) WD 2,03 mm
- Oculaire 10x/20 mm (2 pcs.)
- Oculaire 10x/20 mm avec graduation échelle. Valeur d'échelle : 0,1 mm
- 1x adaptateur monture C
- Clé Allen
- Câble d'alimentation
- Couvercle anti-poussière
- Cache anti-poussière li>
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- 16x /11 mm oculaire (2 pcs.)
- Oculaire 20x/11 mm (2 pcs.)
- Objectif planachromatique infini : PL 2,5x/0,07 WD 11 mm < li >Objectif achromatique plan infini : PL 50x/0,7 (avec mécanisme à ressort) WD 3,67 mm
- Objectif achromatique plan infini : PL 80x/0,8 (avec mécanisme à ressort) WD 1,25 mm
- Objectif planachromatique infini : PL 100x/0,85 (avec mécanisme à ressort) WD 0,4 mm
- Plateforme mécanique
- Verre de calibrage
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018553 |
| Taille du colis (LxLxH) |
| td> | 44x42x67 cm |
| Poids d'expédition | 14,25 kg |
| Délimiteur | MAGUS Pol 850 microscope polarisant |
| Type | biologique, lumière/optique, numérique |
| Trinoculaire |
| Tube vertical | Siedentopf |
| Inclinaison de la tête d'angle |
| Grossissement, x | 50–600 dans la configuration de base (*en option : 25–1000 /1600/2000) |
| Diamètre du tube oculaire, mm | 23,2 |
| Oculaires | 10х/20 ; 10x/20 avec échelle graduée (*en option : 16x/11 ; 20х/11) |
| Objectifs planachromatiques infinis, non déformables : PL 5x /0,12 ; PL10x/0,25 ; PL40x/0,6 ; PL 60x/0,7 (*en option : PL 2,5x/0,07 ; PL 50x/0,7 ; PL 80x/0,8 ; PL 100x/0,85) ; hauteur parfocale de 45 mm, conçu pour l'étude d'échantillons sans lamelles |
| Nosepiece nosepiece | pour 5 objectifs, centrage |
| Distance de travail, mm | 26,1 (5x) ; 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,67 (50x); 1,25 (80x); 0,4 (100x) |
| Scène, mm | Ø150 |
| Caractéristiques de la scène |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon à gauche) td> |
| Condensateur | Condensateur Abbe NA 1.25 avec diaphragme à ouverture réglable et lentilles rotatives |
| Diaphragme | Membrane à ouverture réglable, diaphragme de champ avec iris réglable |
| Mise au point | coaxiale, mise au point grossière (21 mm, 39,8 mm/tour, avec fixation bouton de réglage de la tension de la vis micrométrique) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | Lumière réfléchie et transmise : 12 V/ 30 W |
| Filtres optiques | Lumière réfléchie : opaque, jaune, verte, bleue |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué< /td> |
| Polariseur | lumière transmise : avec 0 °, 90°, 180°, 270° marqués sur l'échelle ; Rotatif à 360° ; avec lumière réfléchie : amovible |
| Tube intermédiaire | analyseur intégré rotatif de 0 à 360° ; une échelle vernier pour mesurer les angles avec une précision de 0,1° ; lentilles Bertrand; boîtiers pour l'installation de compensateurs |
| Compensateur | compensateur λ ; Compensateur λ/4 ; coin en quartz |
| Application | laboratoire/médical |
| Position d'éclairage | double |
| Méthode de recherche | champ clair, lumière polarisée |
| Ensemble avec étui/étui/sac | cache anti-poussière |
| === Limite === | Appareil photo numérique |
| Capteur | Sony Exmor/Starvis CMOS |
| Couleur/monochrome | couleur |
| Résolution maximale, px | 3840x2160 |
| Taille du capteur | 1/1,2'' (11,14x6,26 mm) |
| Taille des pixels, µm | 2,9x2,9 |
| Connecteurs d'interface | Wi-Fi, HDMI 1.4, USB 3.0 |
| Carte mémoire | SD jusqu'à 32 Go |
| Possibilité de connecter des équipements supplémentaires |
| Sensibilité à la lumière | 1028 mV à 1/30 s< /td> |
| Rapport signal/bruit | 0,13 mV avec 1/30 s |
| Temps d'exposition | 0,14 ms – 1000 ms td> |
| Enregistrement vidéo | oui |
| 30 @3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Emplacement d'installation | tube trinoculaire, tube optique à la place de l'oculaire |
| Format d'image | *.jpg, *.tif |
| Format vidéo< /td> | *.h264/*.h265, *.mp4 |
| Plage spectrale, nm | 380-650 (IR intégré filtre) |
| Type d'obturateur | ERS (obturateur à rideau électronique) | td> |
| Logiciel | HDMI : intégré ; USB : MAGUS View |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS 2,8 GHz Intel Core 2 ou version ultérieure , minimum 4 Go de RAM, port USB 2.0, RJ45, CD-ROM, écran 19" ou plus |
| Type de montage | Pas C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | Adaptateur CC 12 V, 1 A |
| Spécifications de l'adaptateur secteur CA | entrée : tension CA 100 - 240 V, 50/60 Hz, sortie : tension CC 12 V/1 A< /td> |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur == = | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 3840x2160 (4K) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran (LxH ), mm | 295x165 |
| Pas de pixel (LxH), mm | 0,154x0,154 |
| Fréquence de la source optique, Hz | 60< /td> |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50 000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C | -15 — 55 |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation d'énergie, W | 12 (max.) |
