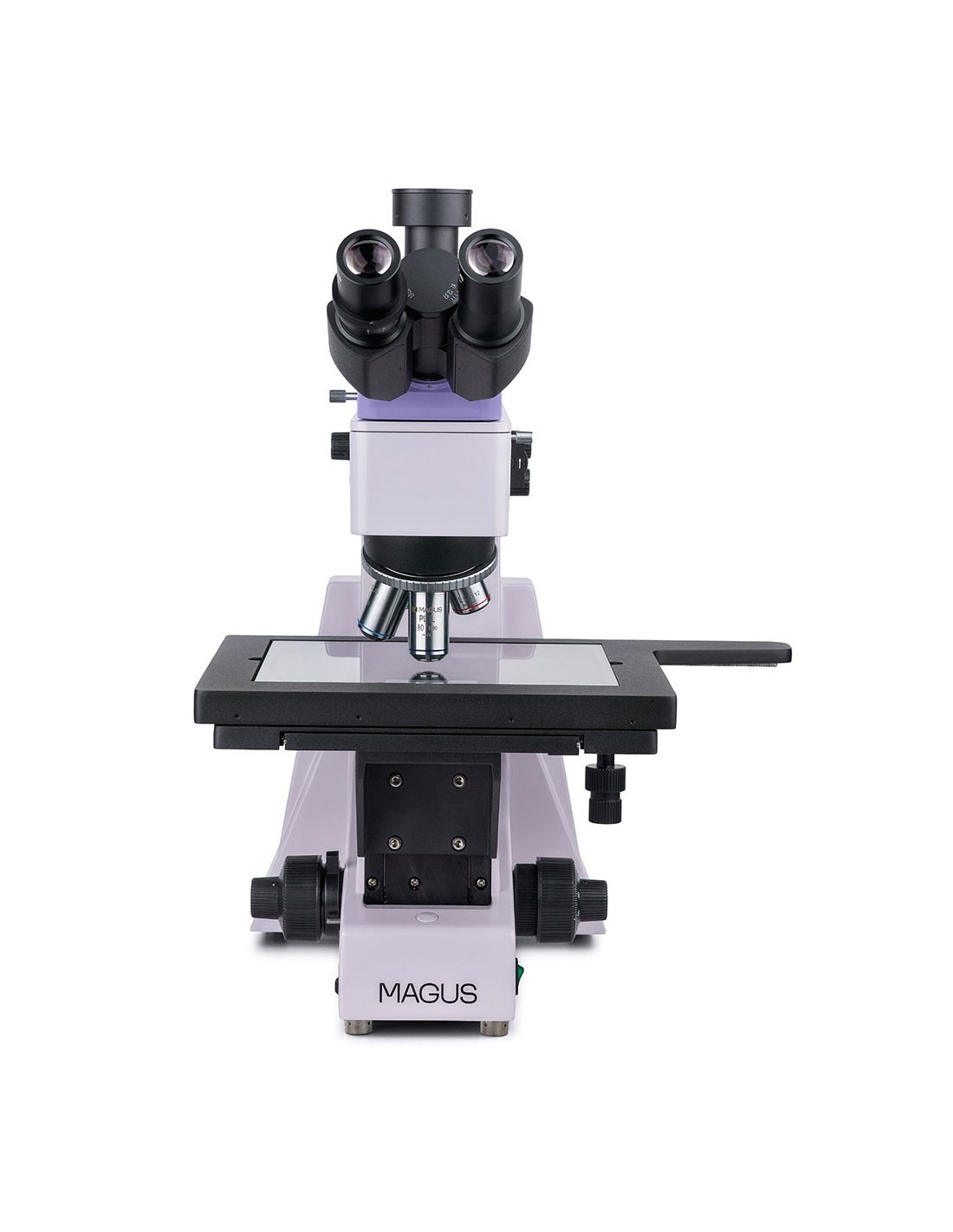

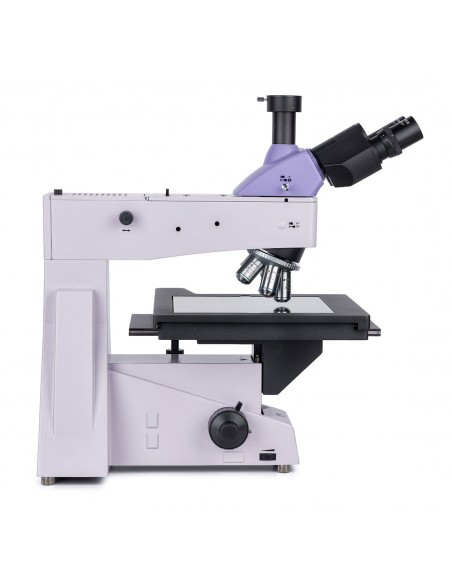

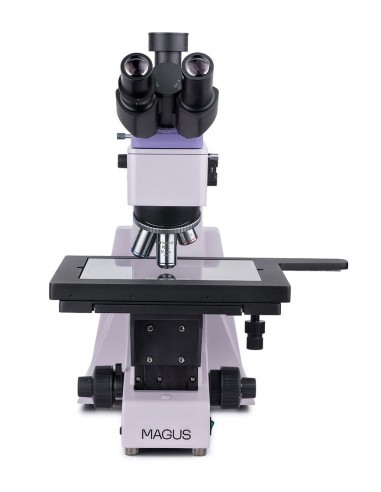

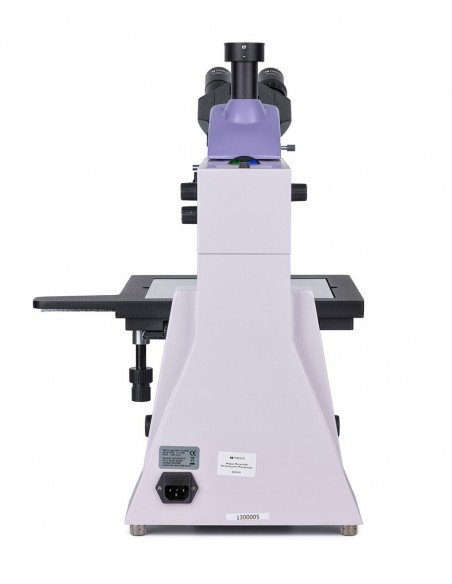

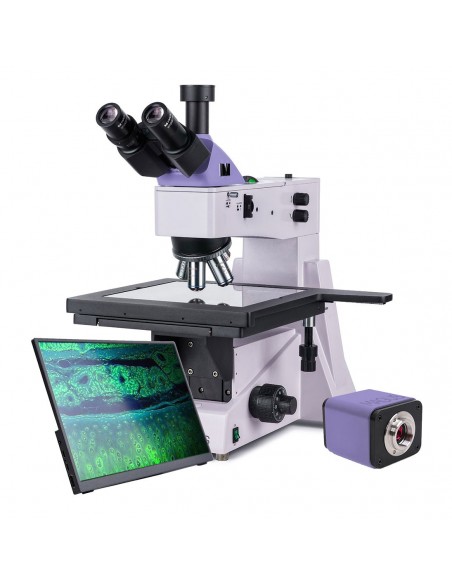

Le microscope métallographique LCD MAGUS Metal D650 est équipé d'une grande platine sur laquelle vous pouvez placer des photomasques, des circuits imprimés, des circuits intégrés et d'autres échantillons longs et larges à examiner en lumière réfléchie. Des observations en champ clair et en lumière polarisée sont possibles. Le microscope offre une mise au point de haute précision. La valeur de mise au point fine de 0,7 µm facilite l'examen à fort grossissement. Il est utilisé pour mener des recherches dans des installations industrielles et pour former des étudiants en ingénierie.
Appareil photo numérique
L'appareil photo numérique MAGUS CHD20 est équipé d'un capteur de 2 MP. et produit des images Full HD réalistes à une résolution de 1920 x 1080 px. La caméra a une sensibilité lumineuse élevée, adaptée aux observations avec une lumière fluorescente. L'utilisation de filtres mosaïque de couleurs primaires R, V, B produit des images nettes et à faible courant d'obscurité.
La caméra utilise une interface HDMI pour se connecter directement à un moniteur de télévision ou à un projecteur. De cette manière, la caméra fonctionne de manière autonome sans PC. L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. Une interface USB 2.0 supplémentaire est disponible pour connecter la caméra à un PC.
La vidéo est enregistrée à 60 ips ou 50 ips selon l'interface de sortie vidéo.
La caméra combine une vitesse FPS élevée et une bande passante HDMI élevée, Ainsi, les vidéos sont brillantes sans bégaiement ni saut entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur
MAGUS MCD Les moniteurs fonctionnent en combinaison avec les caméras MAGUS CHD pour former un système d'imagerie complet pour les microscopes MAGUS.
La connexion à la caméra se fait via son interface HDMI. Le moniteur affiche les images en temps réel. Son écran LCD IPS présente un grand angle de vision, une luminosité élevée et un bon contraste. Lorsque vous regardez l'écran, même sous un grand angle, l'image n'est pas déformée. La taille de l'écran est de 13,3''.
Le moniteur peut être installé sur une surface horizontale à l'aide d'un support pliable ou monté directement sur une caméra ou un trépied.
Optique
Optique
strong>
L'optique planachromatique infini permet d'obtenir des images nettes et bien détaillées. La tête du microscope est trinoculaire, inclinée à 30° et comporte un tube trinoculaire pour le montage d'un appareil photo numérique. L'appareil photo (non inclus) capture des photos et des vidéos de l'échantillon examiné et affiche l'image du microscope sur un écran externe. Il existe un séparateur de faisceau à deux positions : 100:0 et 0:100. Le faisceau lumineux est dirigé vers l'oculaire ou la caméra. Sur le canon gauche se trouve une bague de réglage dioptrique.

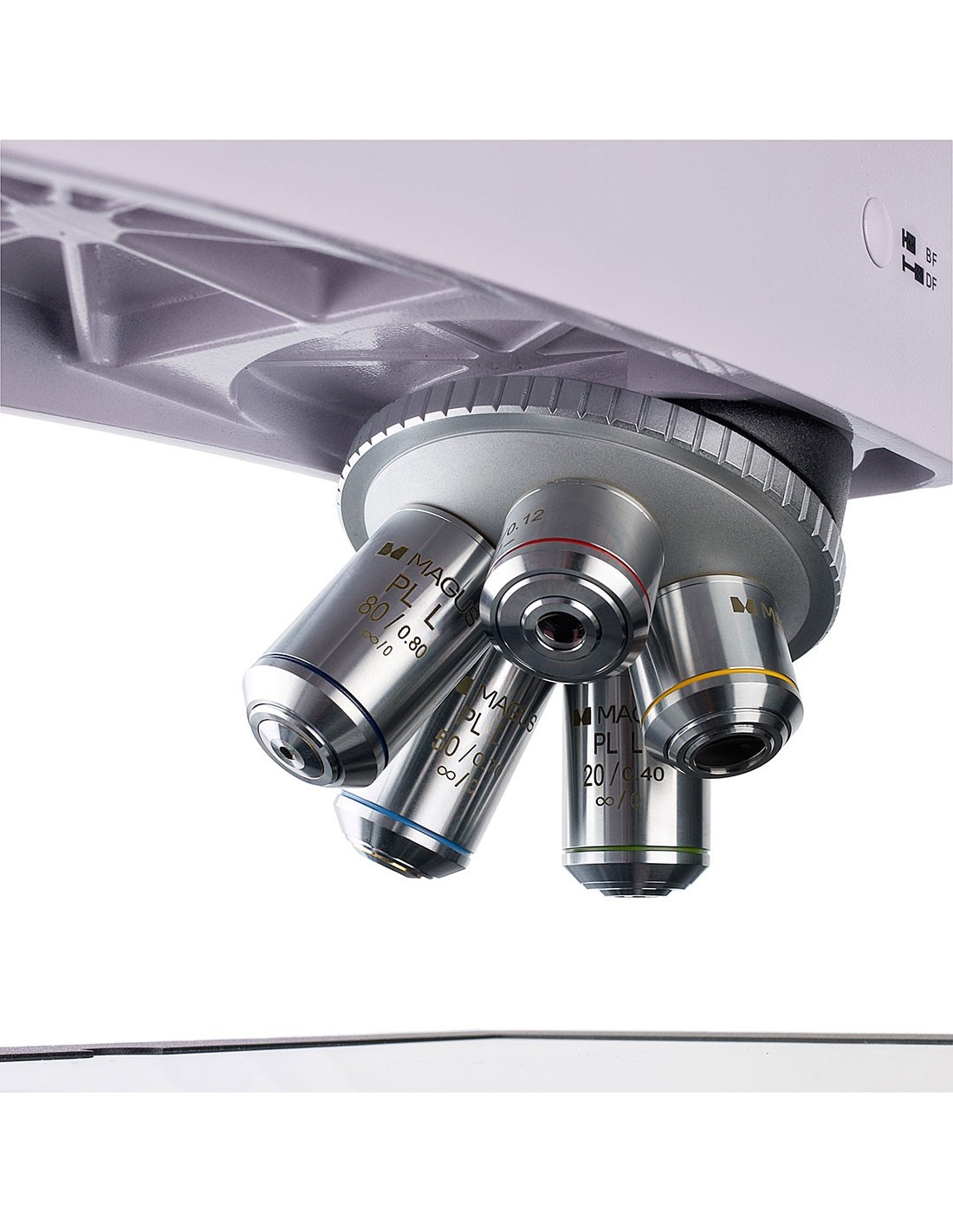

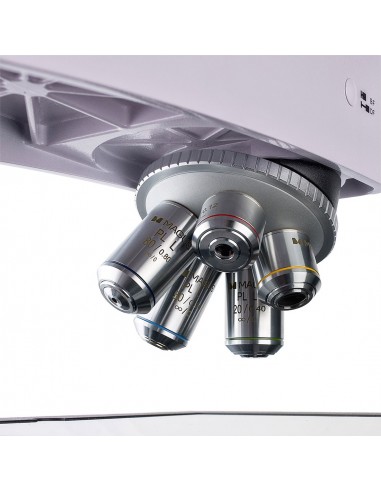

Il est possible d'installer les 5 objectifs sur le porte-objectif, tous inclus dans le kit. Pour obtenir un plus grand grossissement, des objectifs optionnels peuvent être installés à la place de ceux fournis. Dans la configuration de base, le microscope offre un grossissement de 50 à 800x. Le nez est orienté vers l'intérieur de l'instrument, afin que l'utilisateur puisse voir quel objectif est inséré dans le chemin optique.
Éclairage
Le reflet Le système d'éclairage combine trois éléments de centrage : la source lumineuse, le diaphragme de champ et l'ouverture. L'illuminateur halogène de 30 W émet une lumière chaude qui est douce pour les yeux lorsqu'elle est utilisée pendant de longues périodes. Vous pouvez régler la luminosité et régler l'éclairage Köhler. Le système d'éclairage par lumière réfléchie comprend également un dispositif de polarisation : un analyseur intégré et un polariseur rotatif amovible. Il y a un ensemble de filtres colorés.
Plaque et mécanisme de mise au point
L'élément de conception le plus intéressant du microscope est la platine de 280 x 270 mm qui peut être déplacée. selon deux axes jusqu'à 204 mm. Cela permet l’observation de grands échantillons et un examen facile de leurs surfaces. Les boutons de mise au point grossière et fine sont coaxiaux et positionnés des deux côtés du microscope, et comportent un bouton de verrouillage et un bouton de réglage de tension grossière. La poignée se trouve près de la base du microscope. Vous pouvez placer librement vos mains sur la table et avoir une position confortable pendant l'observation.
Accessoires
Les accessoires compatibles avec le microscope MAGUS Metal 650 comprennent des oculaires, objectifs avec une longue distance de travail, appareils photo numériques et lames d'étalonnage. Des accessoires peuvent être utilisés pour étendre les capacités du microscope.
Principales caractéristiques du microscope :
- Grande platine avec une large amplitude de mouvement pour observer des spécimens longs et larges
- Valeur de mise au point fine de 0,7 µm pour faciliter la mise au point à fort grossissement. Mise au point grossière au moyen d'un bouton de verrouillage et d'un bouton de réglage de la tension
- Tête trinoculaire avec tube trinoculaire et séparateur de faisceau
- Illuminateur à lumière réfléchie : lampe halogène puissante à partir de 30 W avec réglage de la luminosité et Alimentation secteur
- Dispositif de polarisation, éléments lumineux à lumière réfléchie centrables, éclairage Köhler, filtres de couleur
- Large gamme d'options et d'accessoires compatibles
- Large gamme d'options et accessoires compatibles
- li>
Principales caractéristiques de la caméra :
- La caméra fonctionne de manière autonome sans connexion à un PC via interface HDMI. Il est possible de se connecter à un PC via l'interface USB 2.0
- La caméra a une résolution de 1920x1080 pixels, le choix idéal pour visualiser des images sur un moniteur Full HD
- 60 ips ou 50 fps basés sur l'interface de sortie vidéo pour observer des objets en mouvement, enregistrer des vidéos et des mouvements d'échantillons sans décalage ni saccade.
- Le capteur CMOS SONY Starvis rétro-éclairé en couleur offre des images avec un faible bruit et une sensibilité lumineuse élevée, même dans des conditions de faible luminosité. conditions. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Logiciel d'enregistrement et d'édition de photos et de vidéos, fonctions d'affichage externe, mesures linéaires et angulaires
Le paquet contient :
- Appareil photo numérique MAGUS CHD20 (appareil photo numérique, câble HDMI (1,5 m), câble USB 2.0 (2 m), souris avec USB, carte mémoire SD de 32 Go , adaptateur secteur 12 V/1 A (Euro), CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Moniteur LCD MAGUS MCD20
- Moniteur LCD MAGUS MCD20 li>
- Base avec entrée d'alimentation, source de lumière pour observations de lumière réfléchie, mécanisme de mise au point, platine et nez
- Tête trinoculaire
- Objectif planachromatique infini : PL L5x/0.12 WD 26,1 mm
- Objectif achromatique plan infini : PL L10х/0,25 WD 20,2 mm
- Objectif achromatique plan infini : PL L20х/0,40 WD 8,80 mm
- Objectif achromatique plan infini : PL L20х/0,40 WD 8,80 mm objectif : PL L50х/0,70 WD 3,68 mm
- Objectif plan achromatique infini : PL L80x/ 0,80 WD 1,25 mm

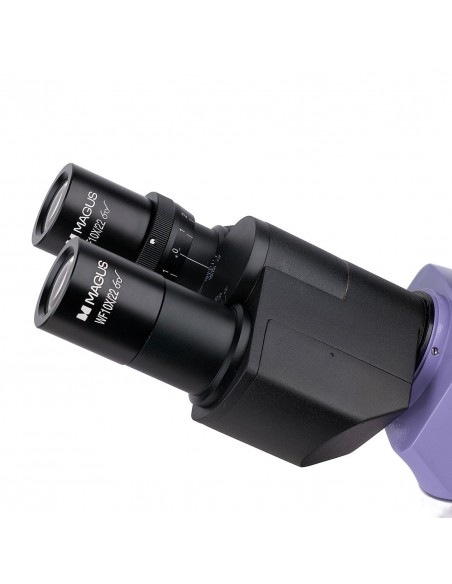

- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- 1x adaptateur à monture C
- Une clé Allen
- Cordon d'alimentation secteur
- Couvercle anti-poussière
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.) < li>Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.) < li>Oculaire 25x/9 mm (2 pcs.)
- Objectif achromatique plan infini : PL L40х/0,60 WD 3,98 mm
- Objectif achromatique plan infini : PL L60x/0,70 WD 2,08 mm
- Objectif achromatique plan infini : PL L100x/0,85 (sec) WD 0,40 mm
- Lame de calibrage
| MAGUS |
| Garantie | 5 лет |
| EAN < /td> | 5905555018409 |
| Taille du colis (LxLxH) | 58x49x60 cm |
| Expédition poids | 23,75 kg |
| Délimiteur | Microscope métallographique MAGUS Metal 650 |
| léger/optique, numérique, métallographique |
| Tête | trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | Base de 50 à 800 (*facultatif : 50 à 1 000/1 250/1 500/2 000/2 500) |
| Plage de grossissement< /td> | 800x à 1280x |
| Diamètre du tube oculaire, mm | 30 |
| Objectifs | planachromatique à l'infini : PL L5x/0.12, PL L10x/0.25, PL L20x/0, 40, PL L50x/ 0,70, PL L80x/0,80 ; distance parfocale 45 mm (*option : PL L40x/0.60, PL L60x/0.70, PL L100x/0.85 (sec)) |
| Nosepiece nosepiece | pour 5 objectifs |
| Distance de travail, mm | 26,1 (5x) ; 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 280x270 |
| Amplitude de mouvement de la scène, mm | 204/204 |
| Caractéristiques de la scène | mécanique à deux axes |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon à gauche) |
| Iris | Champ et ouverture intégrés |
| Mise au point | coaxiale, mise au point grossière (30 mm, 13,1 mm/tr, avec bouton de verrouillage et réglage de la tension) et mise au point fine (0,0007 mm) |
| halogène td> |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | 12 V/30 W |
| Filtres optiques | vert, bleu, jaune, dépoli |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur intégré et polariseur amovible |
| Niveau utilisateur | utilisateurs experts , professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Application |
| Position d'éclairage | supérieur |
| Méthode de recherche | champ clair, lumière polarisée |
| Ensemble avec étui/étui/sac | couvercle anti-poussière |
| = == Délimiteur === | Appareil photo numérique |
| Capteur | Sony Exmor/Starvis CMOS |
| Couleur/monochrome | couleur |
| Mégapixels |
| Mégapixels |
| td> | 2 |
| Résolution maximale, px | 1920x1080 |
| Taille du capteur |
| Taille du capteur |
| td> | 1/2" (7,2 x4,05 mm) |
| Taille des pixels, µm | 3,75x3,75 |
| Connecteurs d'interface | USB 2.0, HDMI 1.4 |
| Carte mémoire | SD jusqu'à 32 Go |
| Possibilité de connecter des équipements supplémentaires | souris avec USB, clé (USB) |
| Sensibilité à la lumière | 1175 mV avec 1/30 s |
| Rapport signal sur bruit | 0,15 mV à 1/30 s |
| Temps d'exposition | 0,04 ms – 1000 ms |
| Enregistrement vidéo | oui |
| 60@1920x1080 (HDMI), 50@1920x1080 (USB) |
| Emplacement d'installation | tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image |
| Format d'image |
| Format vidéo | *.h264/*.h265, *. mp4 |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (volet électronique) |
| Logiciel | HDMI : intégré ; USB : MAGUS View |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS 2,8 GHz Intel Core 2 ou version ultérieure , minimum 4 Go de RAM, port USB 2.0, RJ45, CD-ROM, écran 19" ou plus |
| Type de montage | Pas C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | Adaptateur CC 12 V, 1 A |
| Spécifications de l'adaptateur secteur CC | Entrée : tension CA 100 - 240 V, 50/60 Hz, sortie : tension CC 12 V/1 A< /td> |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur == = | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 1920x1080 (Full HD) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| Nombre de couleurs affichées | 16,7 m td> |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran ( LxH), mm | 295x165 |
| Fréquence de la source optique, Hz | 60 |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Puissance Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation d'énergie, W | 12 (max.) |
