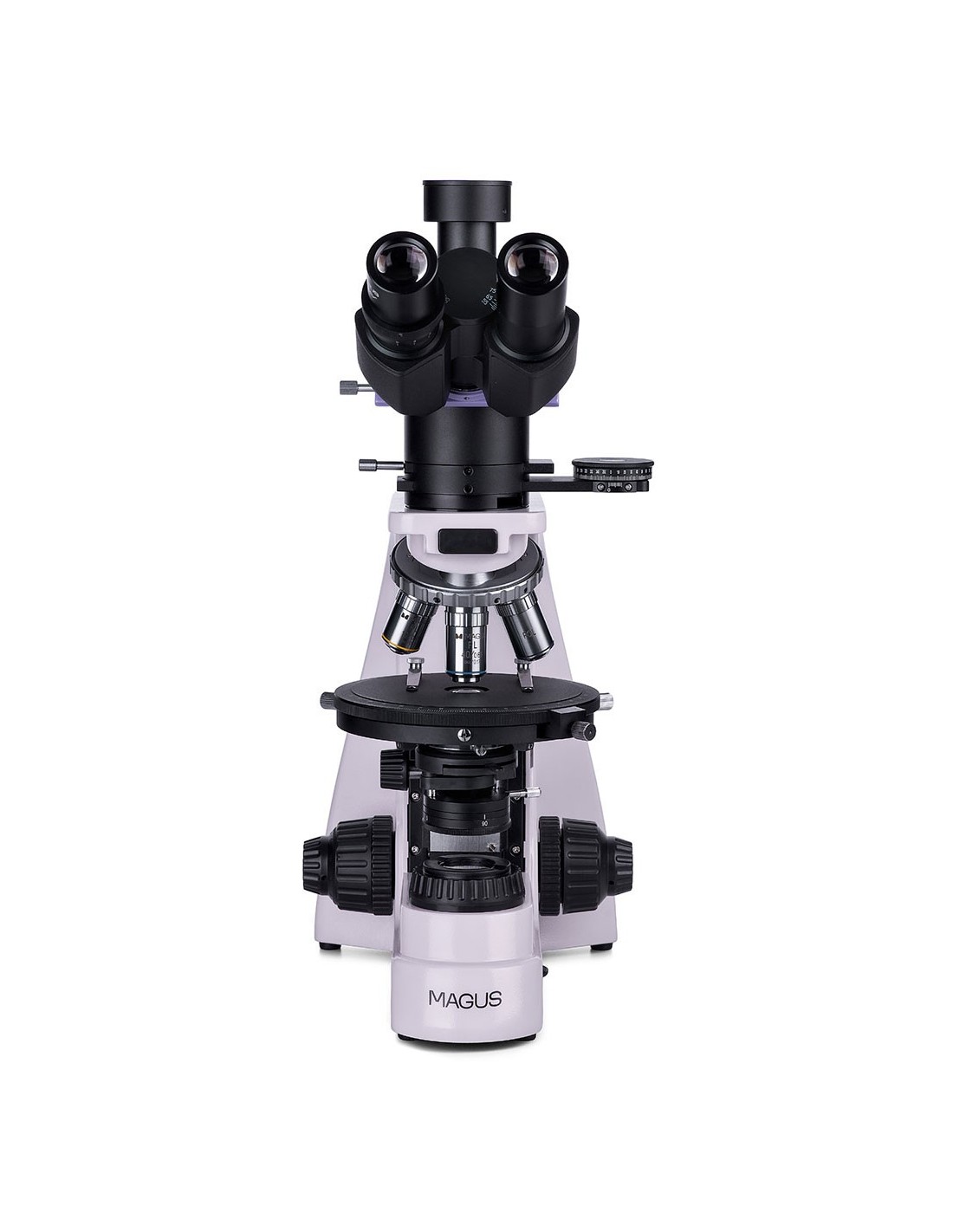

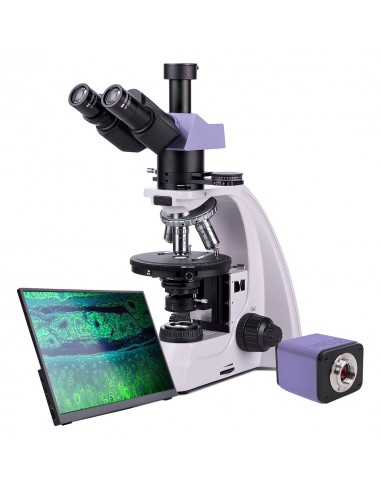

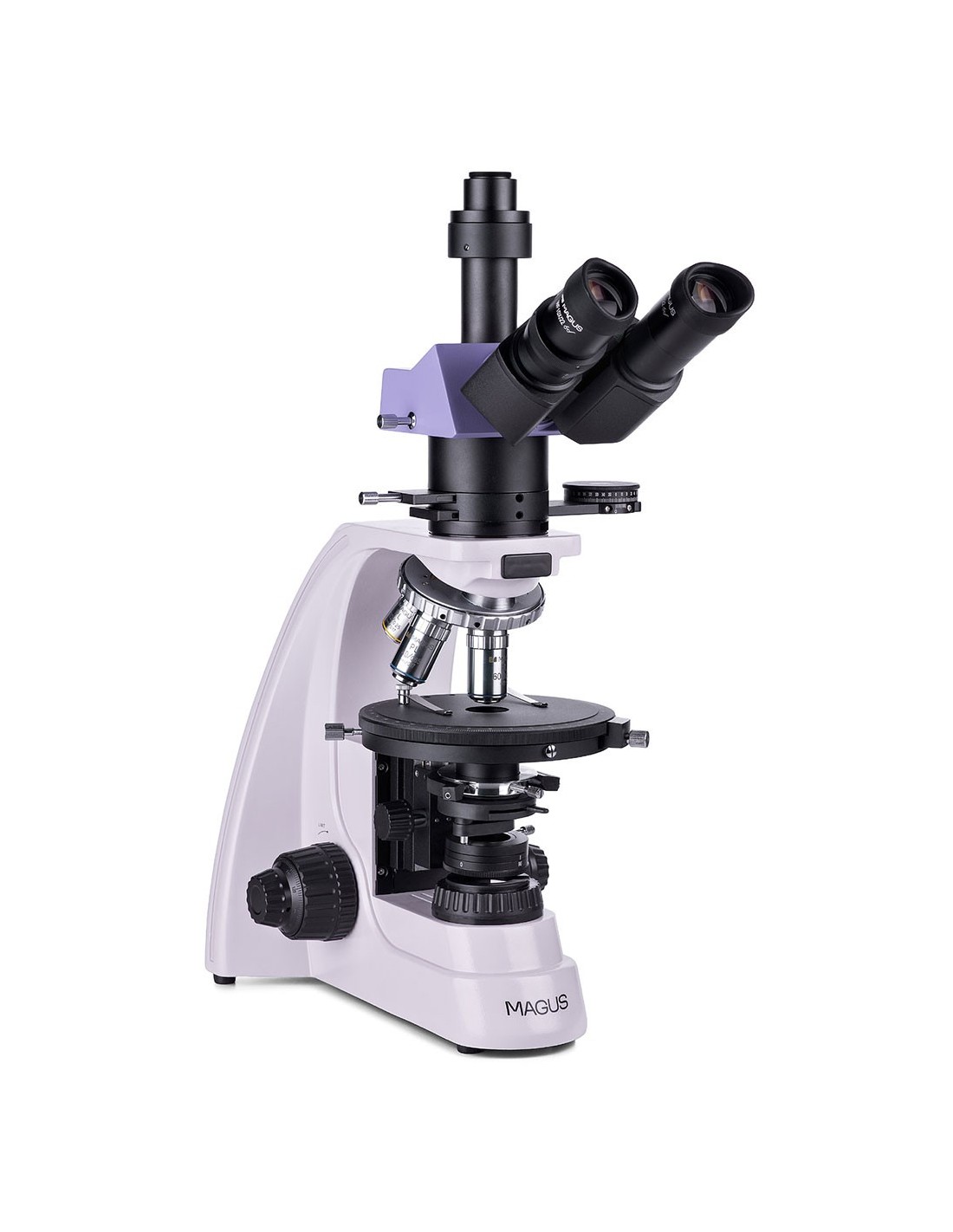

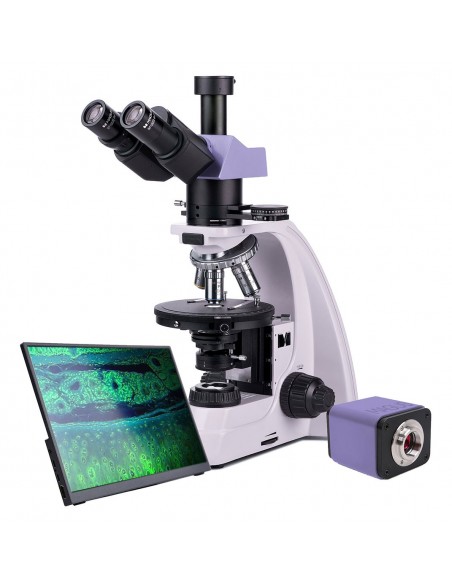

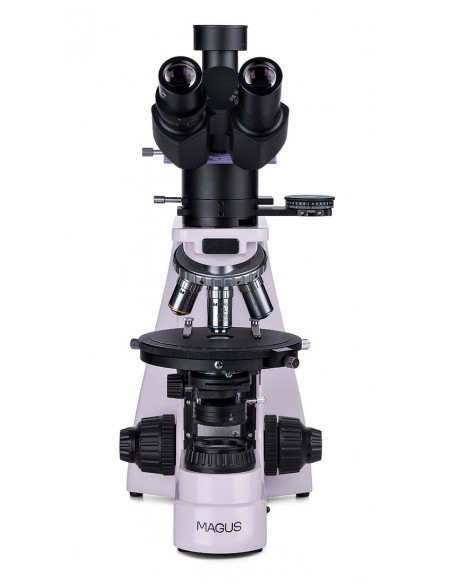

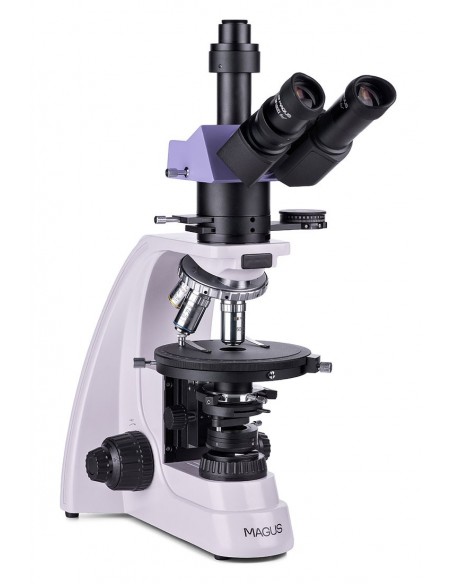

Le microscope polarisant MAGUS Pol 800 est utilisé pour étudier des objets anisotropes en lumière transmise polarisée et ordinaire. Les objets d'étude peuvent être biologiques, géologiques ou polymères. Les optiques du microscope sont hors tension, ce qui signifie qu'elles ne créent pas de réfractions parasites. Il forme une image claire, contrastée et authentique. La fonctionnalité du microscope est utile dans divers domaines scientifiques : médecine, médecine légale, minéralogie, pétrographie, cristallographie, etc.
Appareil photo numérique
MAGUS CHD40 est un appareil photo numérique HDMI doté de trois interfaces vidéo et d'une commutation automatique entre Full HD et 4K en fonction de la résolution du moniteur.
La caméra est équipée d'un capteur de 8 MP et produit des images réalistes à une résolution 4K (3840 x 2160 px) lorsqu'elle est connectée. via HDMI ou USB 3.0. Lorsqu'elle est connectée via Wi-Fi, la qualité d'image est Full HD (1920 x 1080 px).
La caméra utilise une interface HDMI pour se connecter directement à un téléviseur, un moniteur ou un projecteur. De cette manière, la caméra fonctionne de manière autonome sans connexion à un PC. L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. Vous pouvez connecter l'appareil photo à un PC via Wi-Fi ou USB 3.0. La vidéo est enregistrée à 30 ips.
La caméra combine un taux FPS élevé et une bande passante HDMI élevée. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur
Le MAGUS Le moniteur MCD40 est conçu pour utiliser un système d'affichage de microscope MAGUS. Il est connecté à une caméra montée sur le microscope pour afficher des images en temps réel. Prend en charge les caméras avec connexion HDMI et résolution 4K. L'écran mesure 13,3 pouces. La matrice IPS offre des images lumineuses avec des angles de vision larges. Si vous regardez l'écran de côté, la reproduction des couleurs n'est pas déformée. Vous pouvez placer l'écran sur une table ou une étagère à l'aide d'un support pliable ou l'installer directement sur la base de la caméra ou du microscope.
Optique
La tête trinoculaire est équipé d'un tube trinoculaire pour le montage d'un appareil photo numérique. Grâce à l'interrupteur sur le corps, la lumière est entièrement dirigée vers les tubes oculaires ou l'appareil photo numérique. L'angle de 30° des tubes oculaires est confortable pour les observations à long terme et ne provoque pas de tension sur les muscles du cou. Le tube gauche est doté d'un anneau de réglage dioptrique dans lequel il tourne et adapte l'optique du microscope à la vision unique de l'utilisateur.

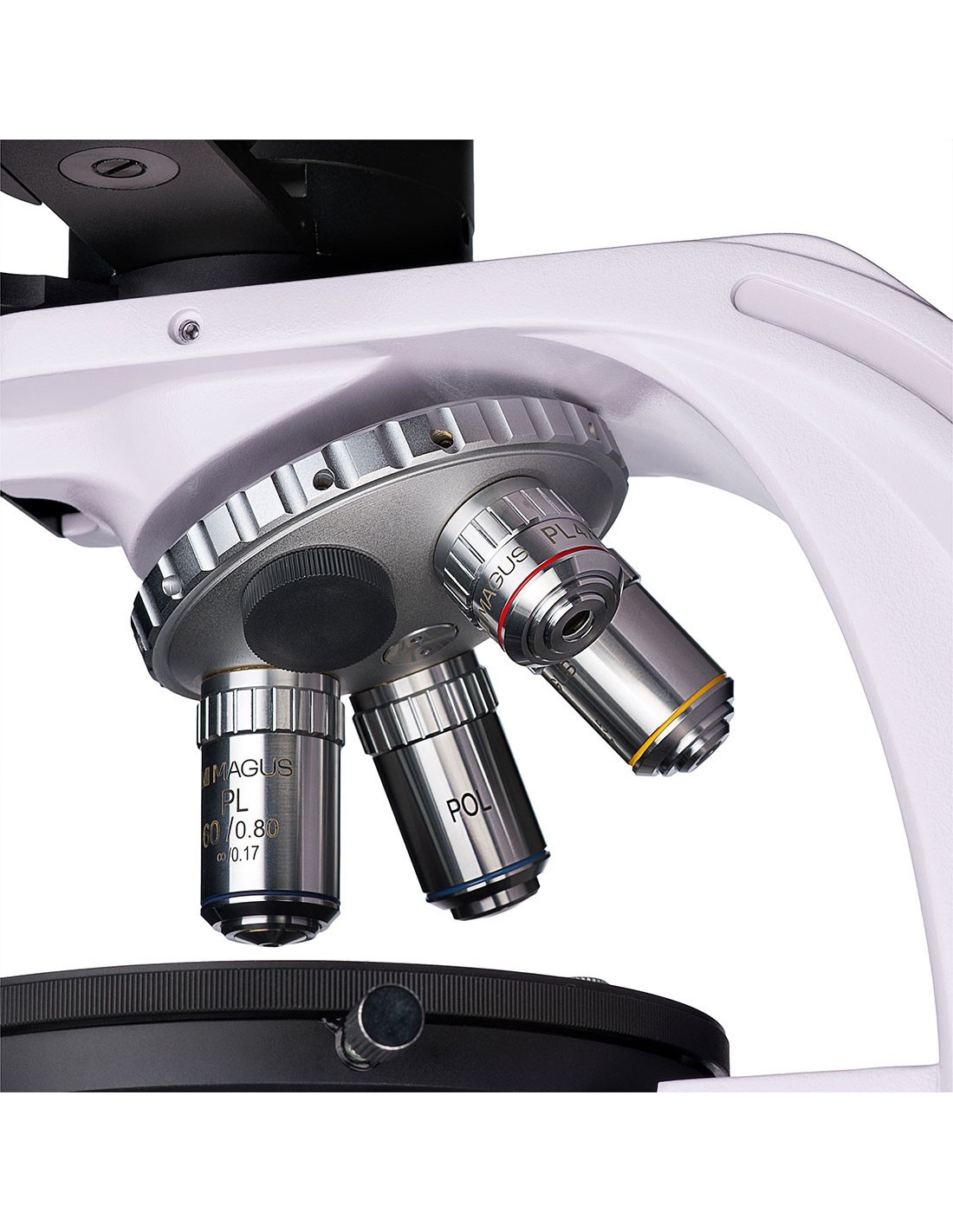

Le porte-nez est conçu pour l'installation simultanée de cinq objectifs, dont quatre déjà inclus dans l'emballage. . Un objectif supplémentaire de la gamme d'accessoires MAGUS peut être acheté séparément. Tous les objectifs sont conçus pour fonctionner avec des lamelles de 0,17 mm d’épaisseur. Grâce à la conception du revolver « loin de l'observateur », l'objectif inséré dans le chemin optique est clairement visible pendant le travail, ce qui rend le travail du chercheur plus confortable. Les rainures du porte-objectif du nez sont centrées.
Éclairage
La source d'éclairage est située sous la platine objet, c'est-à-dire que les observations sont effectuées en lumière transmise. La lampe halogène de 30 W produit un éclairage lumineux et agréable à l'oeil, adapté à une utilisation sur tous les objectifs. Le réglage de l'éclairage à l'aide de la méthode Köhler permet d'obtenir un contraste plus élevé et une meilleure qualité d'image.
Le microscope est équipé d'un polariseur et d'un analyseur. Pour travailler en lumière polarisée, l'analyseur est introduit dans le chemin optique et l'angle de polarisation est modifié en faisant tourner le polariseur et l'analyseur l'un par rapport à l'autre. Le microscope possède également un tube intermédiaire qui contient une lentille de Bertrand et un boîtier pour les compensateurs. Les compensateurs améliorent le contraste des échantillons à faible biréfringence et la lentille Bertrand est conçue pour les études conopiques.
Plaque et mécanisme de mise au point

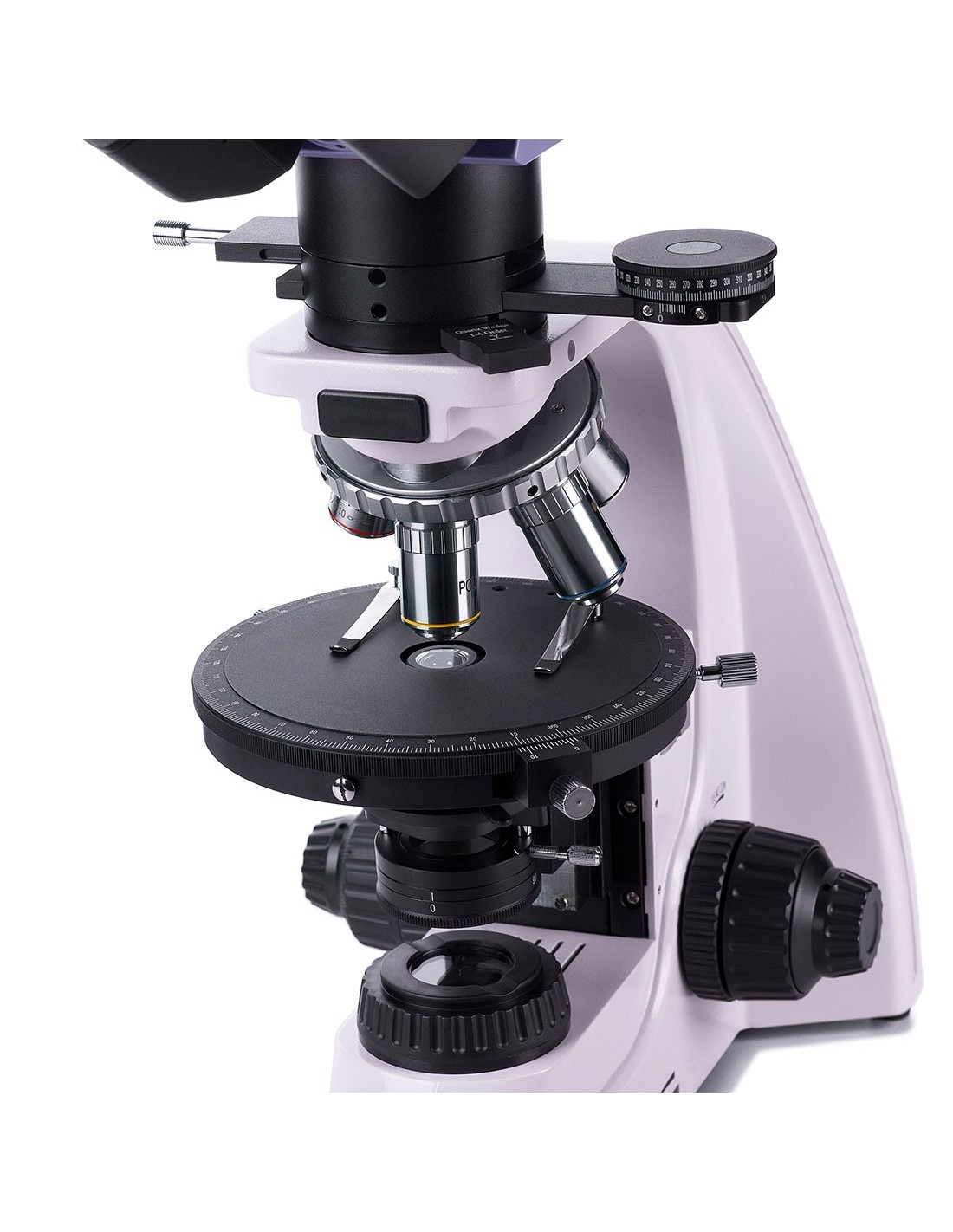

La platine du microscope tourne et cela vous permet de modifier rapidement la réfraction de la lumière par l'échantillon lorsque vous travaillez en lumière polarisée. La platine est centrée par rapport à l'axe optique du microscope, possède une gradation de l'angle de rotation et une échelle qui permet de déterminer l'angle avec une précision de 0,1°.
Le mécanisme de réglage en la mise au point permet un réglage grossier et précis de la netteté. Un verrouillage de mise au point grossière est disponible pour une mise au point grossière, et vous pouvez également régler la tension grossière pour un contrôle plus confortable.
Accessoires
Oculaires, objectifs, des appareils photo numériques et des lames d'étalonnage sont disponibles pour le microscope. Ils élargissent les capacités du microscope pour mener à bien les tâches des chercheurs.
Principales caractéristiques du microscope :
- Observations en lumière transmise dans champ clair et avec méthodes de polarisation
- La source d'éclairage est une lampe halogène de 30 W avec un spectre de lumière « chaude » confortable pour les yeux
- La polarisation est obtenue à l'aide d'un analyseur et un polariseur rotatif ; Le tube intermédiaire est doté d'une lentille de Bertrand et d'un logement pour compensateurs
- Il est possible de régler l'éclairage selon la méthode Köhler, ce qui améliore la lisibilité de l'image
- Le tube trinoculaire permet l'installation d'un appareil photo numérique
- Les objectifs planachromatiques Infinity sont sans tension ; les rainures du revolver du nez sont centrées
- Plateforme rotative, mise au point grossière et fine
- Compatible avec les accessoires supplémentaires : oculaires, objectifs, etc.
Principales caractéristiques de la caméra :
- La caméra fonctionne de manière indépendante sans connexion à un PC via une interface HDMI. Vous pouvez vous connecter à un PC via l'interface Wi-Fi et USB 3.0
- Commutation automatique entre 4K et Full HD en fonction de la résolution du moniteur
- 30 ips pour observer des objets en mouvement, enregistrer des vidéos, et le mouvement des échantillons sans décalage ni bégaiement
- Le capteur CMOS SONY Exmor/Starvis rétro-éclairé en couleur fournit des images avec un faible bruit et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Logiciel d'enregistrement et d'édition de photos et de vidéos, fonctions d'affichage externe, mesures linéaires et angulaires

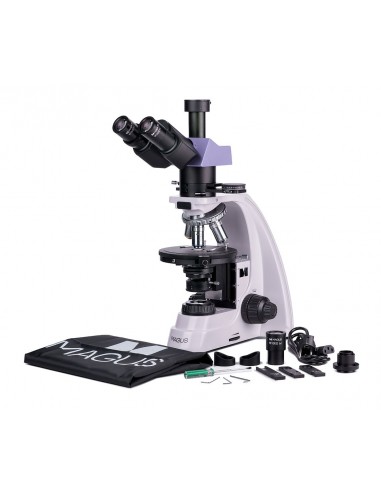

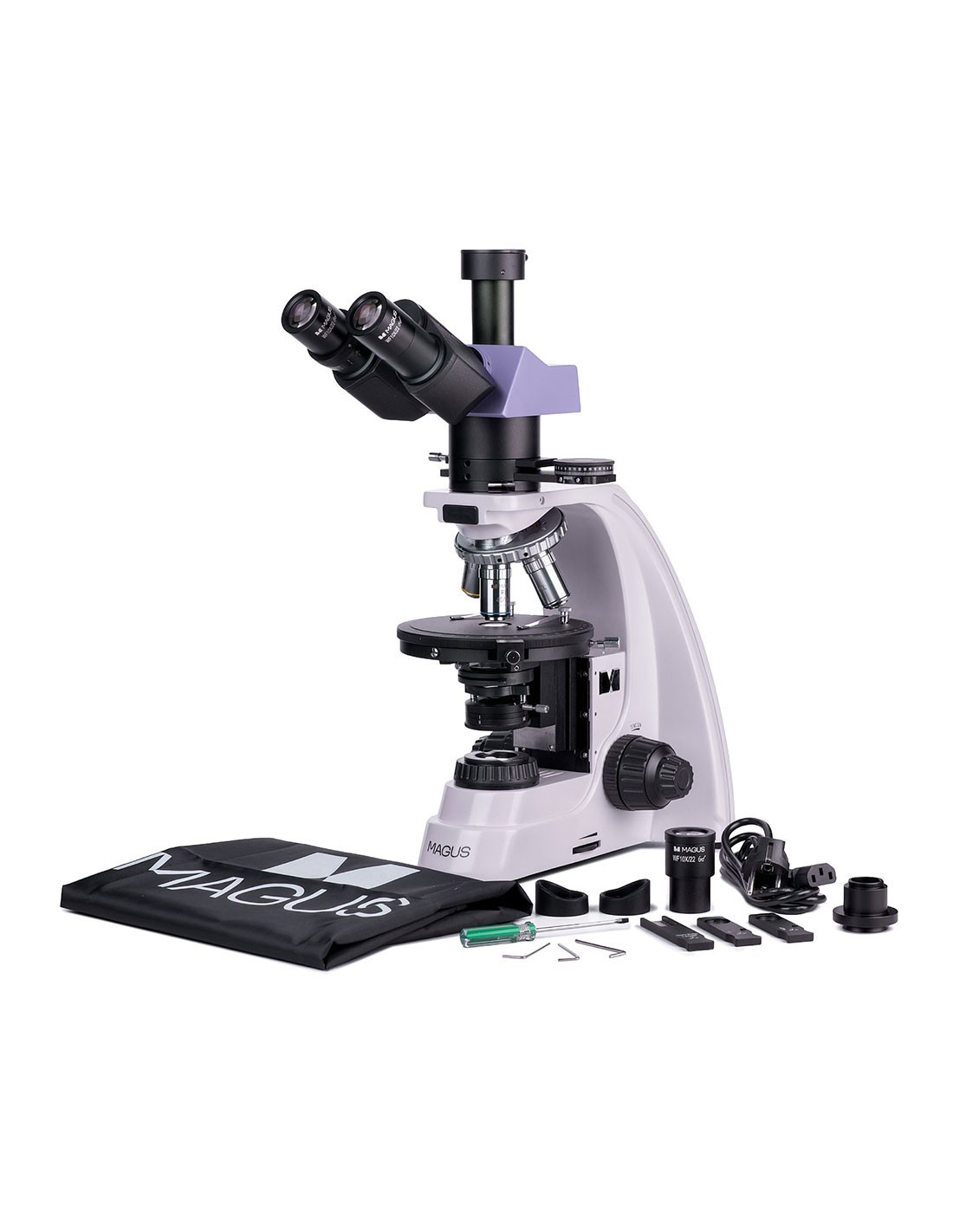

Le paquet contient :
- Appareil photo numérique MAGUS CHD40 (appareil photo numérique, câble HDMI (1,5 m), câble USB 3.0 (1,5 m), souris avec USB, carte mémoire SD 32 Go, Adaptateur USB Wi-Fi (2 pièces), adaptateur secteur 12 V/1 A (euro), CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Moniteur LCD MAGUS MCD40
- Base avec entrée d'alimentation, source de lumière transmise et condenseur, mécanisme de mise au point, platine et nez
- Tête trinoculaire
- Tube intermédiaire avec lentilles Bertrand, un analyseur et un boîtier de compensateur
- Compensateurs : compensateur λ, compensateur λ/4, coin en quartz
- Objectif achromatique tout plan 'infini : PL 4x/0,10 WD 21 mm
- Objectif achromatique plan infini : PL 10x /0,25 WD 5,0 mm
- Objectif achromatique plan infini : PL 40x/0,65 (avec mécanisme à ressort) WD 0,66 mm
- Objectif achromatique plan infini : PL 60x/0,80 (avec mécanisme à ressort) mécanisme) WD 0,46 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Oculaire 10x/22 mm avec échelle graduée. Valeur d'échelle : 0,1 mm
- 1x adaptateur monture C
- Clé Allen
- Câble d'alimentation
- Couvercle anti-poussière
- Cache-poussière li>
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- 10x /Oculaire 22 mm avec viseur
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x /12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique Infinity : PL 5x/0,12 WD 26,1 mm
- Objectif achromatique plan infini : PL 20x/0,4 WD 8,8 mm
- Objectif achromatique plan infini, fluorescent : PL 100x/1,25 (avec mécanisme à ressort, huile) WD 0,36 mm
- Infini objectif planachromatique, fluorescent : PL 100x/0,8 (avec mécanisme à ressort, sec) WD 2,02 mm
- Plateforme mécanique
- Verre d'étalonnage
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018522 |
| Taille du colis (LxPxH) | 43x27x63 cm |
| Boundary | Microscope polarisant MAGUS Pol 800 |
| Type | biologique, lumineux/optique, numérique |
| Tête | trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête | 30° |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, oeil relief : 10 mm ; 10х/22 mm avec échelle (*en option : 10x/22 mm avec viseur, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Planachromatique infini , objectifs non déformants : PL 4x/0,10 ; PL10x/0,25 ; PL40x/0,65 ; PL 60x/0,80 (*en option : PL 5x/0,12 ; PL 20x/0,4 ; PL 100x/1,25 (huile) ; PL 100x/0,8 (sec)) ; hauteur parfocale de 45 mm, conçu pour être utilisé avec des lamelles de 0,17 mm d'épaisseur |
| Nosepiece nosepiece | pour 5 objectifs, centrage |
| td> |
| Distance de travail, mm | 21 (4x) ; 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (pétrole)) ; 2,02 (100x (sec)) |
| Distance interpupillaire, mm | 48 — 75 |
| Ø150 |
| Caractéristiques de la scène | Rotatif à 360°, centrage, gradation égale à 1° d'angle de rotation ; une échelle vernier pour mesurer les angles avec une précision de 0,1° |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon à gauche) td> |
| Condensateur | Condensateur Abbe NA 1.25 avec diaphragme à ouverture réglable et lentilles rotatives |
| Diaphragme | Membrane à ouverture réglable, diaphragme de champ avec iris réglable |
| Mise au point | coaxiale, mise au point grossière (21 mm, 39,8 mm/tour, avec fixation bouton de réglage de la tension de la vis micrométrique) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | Lampe halogène : 12 V/30 W |
| Plage de température de fonctionnement, °C< /td> | 5 — 35 |
| Niveau utilisateur |
| Niveau de difficulté de montage et d'installation | compliqué |
| Polariseur | avec 0°, 90°, 180°, 270° marqués sur L'échelle; Rotatif à 360° |
| Tube intermédiaire | analyseur intégré rotatif de 0 à 360° ; une échelle vernier pour mesurer les angles avec une précision de 0,1° ; lentilles Bertrand; boîtiers pour l'installation de compensateurs |
| Compensateur | compensateur λ ; Compensateur λ/4 ; coin en quartz |
| Application | laboratoire/médical |
| Position d'éclairage | inférieur |
| Méthode de recherche | champ clair, lumière polarisée |
| Ensemble avec étui/étui/sac | cache anti-poussière |
| === Limite === | Appareil photo numérique |
| Capteur | Sony Exmor/Starvis CMOS |
| Couleur/monochrome | couleur |
| Résolution maximale, px | 3840x2160 |
| Taille du capteur | 1/1,2'' (11,14x6,26 mm) |
| Taille des pixels, µm | 2,9x2,9 |
| Connecteurs d'interface | Wi-Fi, HDMI 1.4, USB 3.0 |
| Carte mémoire | SD jusqu'à 32 Go |
| Possibilité de connecter des équipements supplémentaires |
| Sensibilité à la lumière | 1028 mV à 1/30 s< /td> |
| Rapport signal/bruit | 0,13 mV avec 1/30 s |
| Temps d'exposition | 0,14 ms – 1000 ms td> |
| Enregistrement vidéo | oui |
| 30 @3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Emplacement d'installation | tube trinoculaire, tube optique à la place de l'oculaire |
| Format d'image | *.jpg, *.tif |
| Format vidéo< /td> | *.h264/*.h265, *.mp4 |
| Plage spectrale, nm | 380-650 (IR intégré filtre) |
| Type d'obturateur | ERS (obturateur à rideau électronique) | td> |
| Logiciel | HDMI : intégré ; USB : MAGUS View |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS 2,8 GHz Intel Core 2 ou version ultérieure , minimum 4 Go de RAM, port USB 2.0, RJ45, CD-ROM, écran 19" ou plus |
| Type de montage | Pas C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | Adaptateur CC 12 V, 1 A |
| Spécifications de l'adaptateur secteur CA | entrée : tension CA 100 - 240 V, 50/60 Hz, sortie : tension CC 12 V/1 A< /td> |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur == = | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 3840x2160 (4K) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran (LxH ), mm | 295x165 |
| Pas de pixel (LxH), mm | 0,154x0,154 |
| Fréquence de la source optique, Hz | 60< /td> |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50 000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C | -15 — 55 |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation d'énergie, W | 12 (max.) |
