Microscope métallographique MAGUS Metal 650 - MAGUS

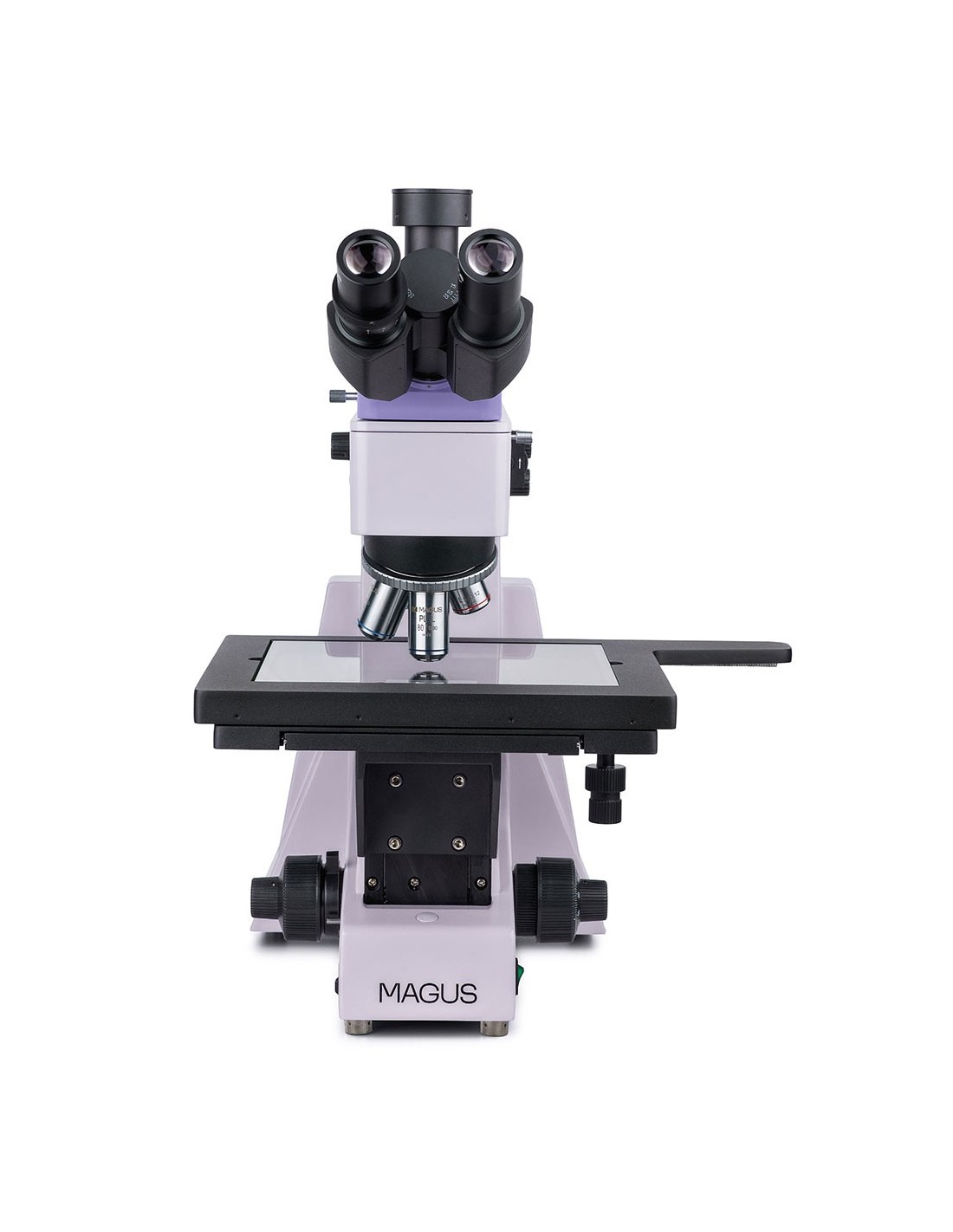

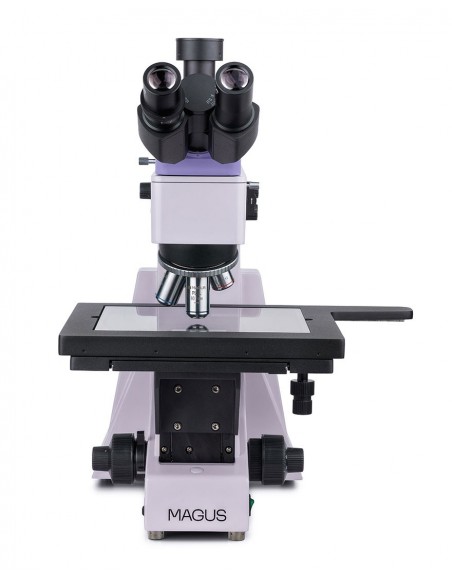

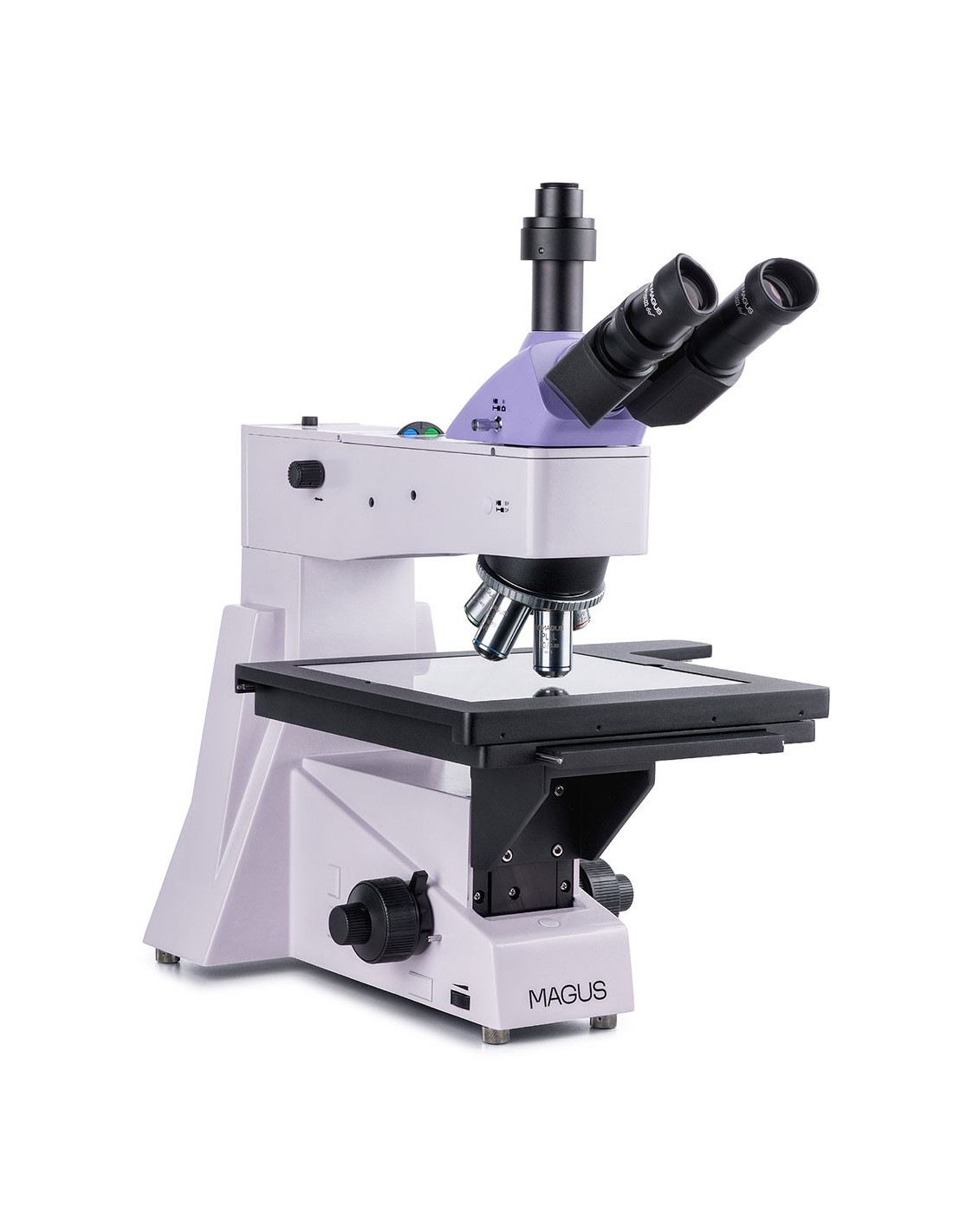

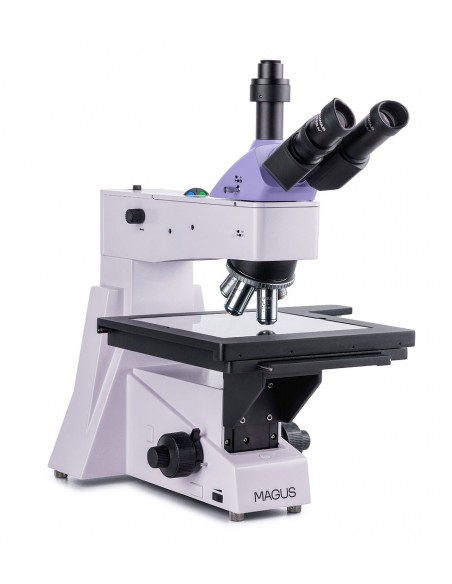

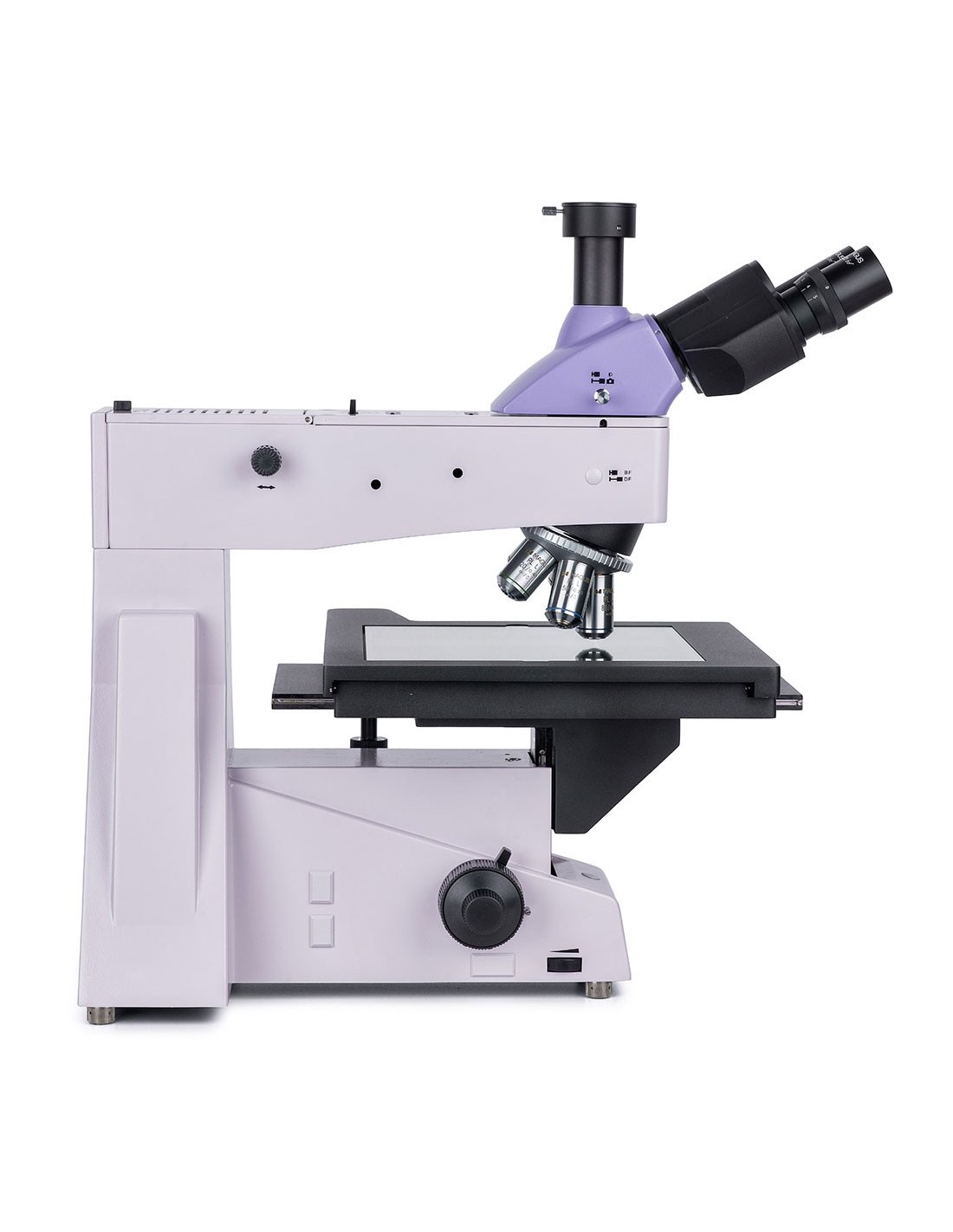

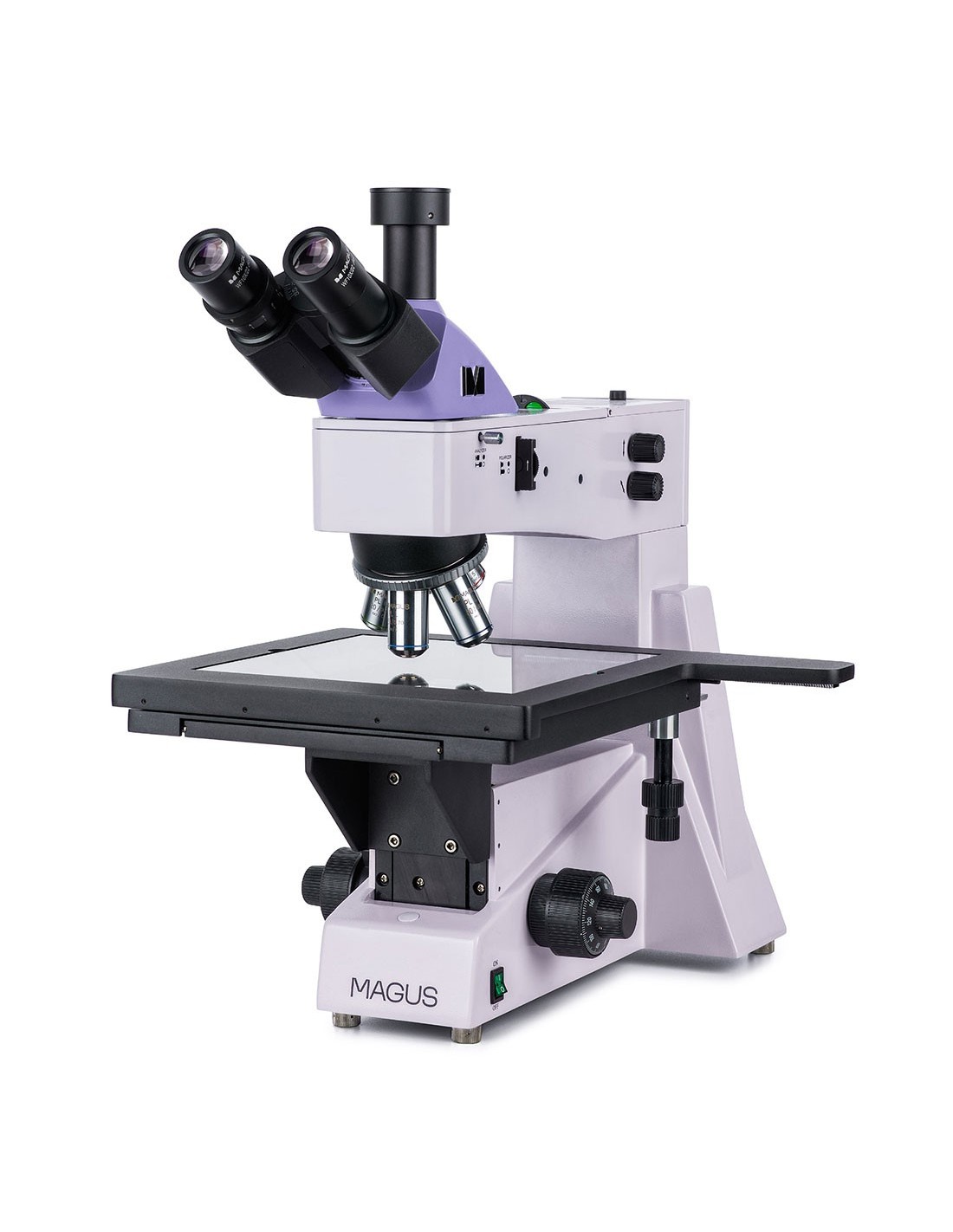

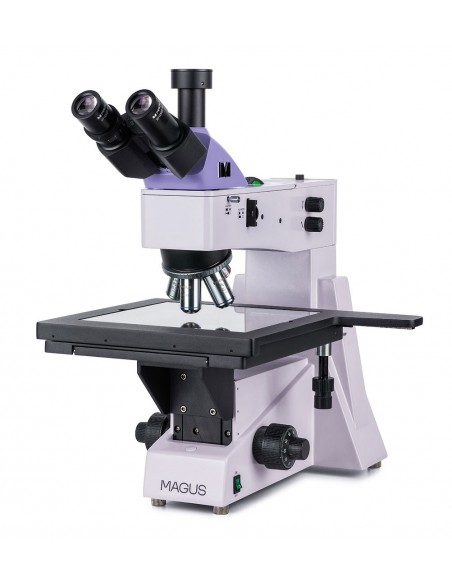

Le microscope métallographique MAGUS Metal 650 est équipé d'une grande platine sur laquelle vous pouvez placer des photomasques, des circuits imprimés, des circuits intégrés et d'autres échantillons longs et larges à examiner en lumière réfléchie. Des observations en champ clair et en lumière polarisée sont possibles. Le microscope offre une mise au point de haute précision. La valeur de mise au point fine de 0,7 µm facilite l'examen à fort grossissement. Il est utilisé pour mener des recherches dans des installations industrielles et pour former des étudiants en ingénierie.

Optique

L'optique planachromatique Infinity permet d'obtenir des images nettes et bien détaillées. La tête du microscope est trinoculaire, inclinée à 30° et comporte un tube trinoculaire pour le montage d'un appareil photo numérique. L'appareil photo (non inclus) capture des photos et des vidéos de l'échantillon examiné et affiche l'image du microscope sur un écran externe. Il existe un séparateur de faisceau à deux positions : 100:0 et 0:100. Le faisceau lumineux est dirigé vers l'oculaire ou la caméra. Sur le canon gauche se trouve une bague de réglage dioptrique.

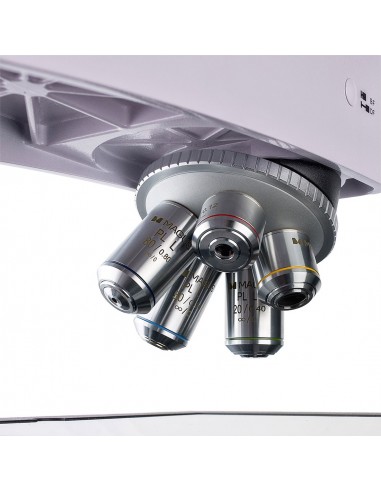

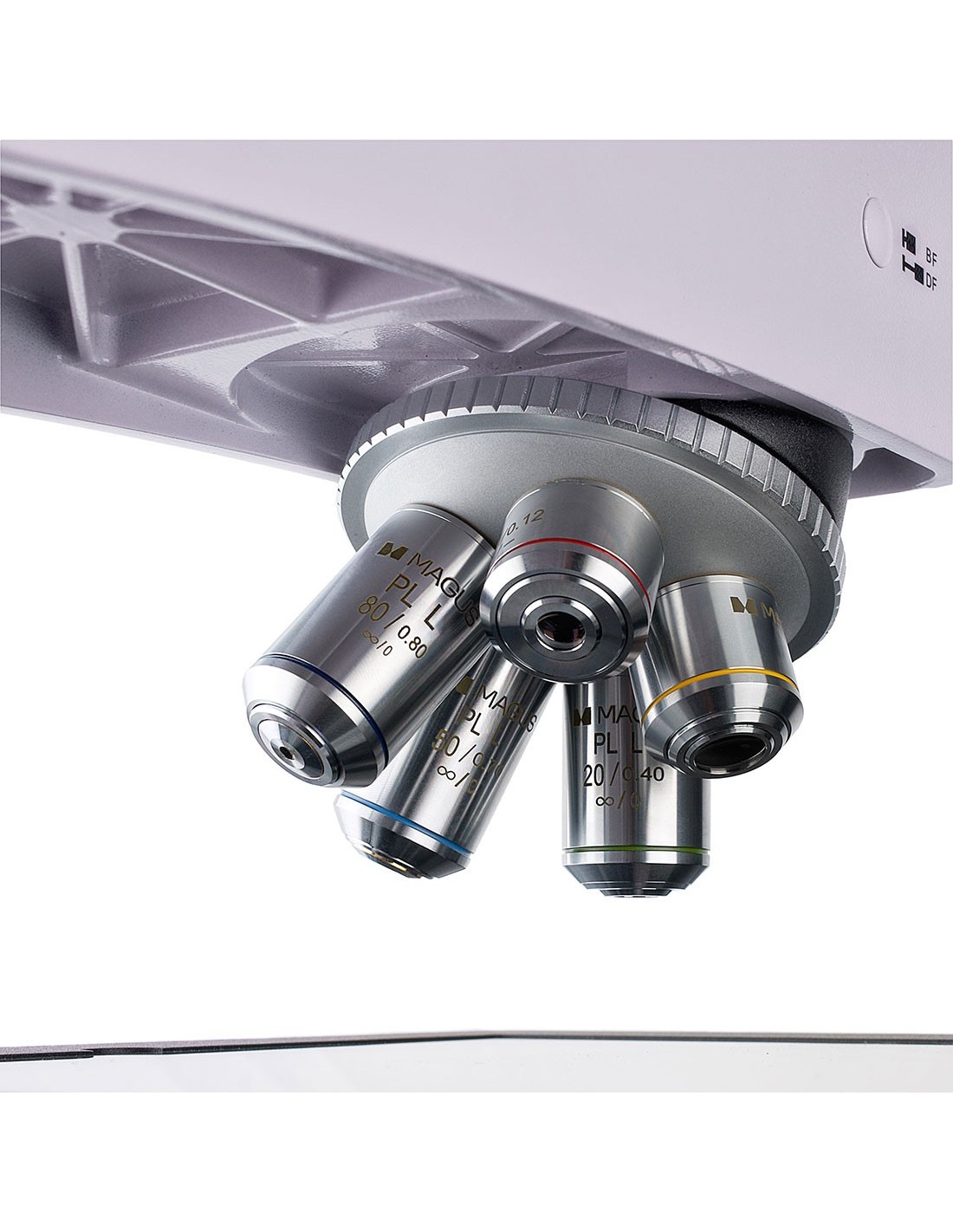

Il est possible d'installer les 5 objectifs sur le porte-objectif, tous inclus dans le kit. Pour obtenir un plus grand grossissement, des objectifs optionnels peuvent être installés à la place de ceux fournis. Dans la configuration de base, le microscope offre un grossissement de 50 à 800x. Le nez est orienté vers l'intérieur de l'instrument, afin que l'utilisateur puisse voir quel objectif est inséré dans le chemin optique.

Éclairage

Le reflet Le système d'éclairage combine trois éléments de centrage : la source lumineuse, le diaphragme de champ et l'ouverture. L'illuminateur halogène de 30 W émet une lumière chaude qui est douce pour les yeux lorsqu'elle est utilisée pendant de longues périodes. Vous pouvez régler la luminosité et régler l'éclairage Köhler. Le système d'éclairage par lumière réfléchie comprend également un dispositif de polarisation : un analyseur intégré et un polariseur rotatif amovible. Il y a un ensemble de filtres colorés.

Plaque et mécanisme de mise au point

L'élément de conception le plus intéressant du microscope est la platine de 280 x 270 mm qui peut être déplacée. selon deux axes jusqu'à 204 mm. Cela permet l’observation de grands échantillons et un examen facile de leurs surfaces. Les boutons de mise au point grossière et fine sont coaxiaux et positionnés des deux côtés du microscope, et comportent un bouton de verrouillage et un bouton de réglage de tension grossière. La poignée se trouve près de la base du microscope. Vous pouvez placer librement vos mains sur la table et avoir une position confortable pendant l'observation.

Accessoires

Les accessoires compatibles avec le microscope MAGUS Metal 650 comprennent des oculaires, objectifs avec une longue distance de travail, appareils photo numériques et lames d'étalonnage. Des accessoires peuvent être utilisés pour étendre les capacités du microscope.

Principales caractéristiques :

• Grande platine avec une large amplitude de mouvement pour observer de longues et des échantillons larges
• Valeur de mise au point fine de 0,7 µm pour faciliter la mise au point à fort grossissement. Mise au point grossière au moyen d'un bouton de verrouillage et d'un bouton de réglage de la tension
• Tête trinoculaire avec tube trinoculaire et séparateur de faisceau
• Illuminateur à lumière réfléchie : lampe halogène puissante à partir de 30 W avec réglage de la luminosité et Alimentation secteur
• Dispositif de polarisation, éléments lumineux à lumière réfléchie centrables, éclairage Köhler, filtres de couleur
• Large gamme d'options et d'accessoires compatibles
• Large gamme d'options et accessoires compatibles
• li>

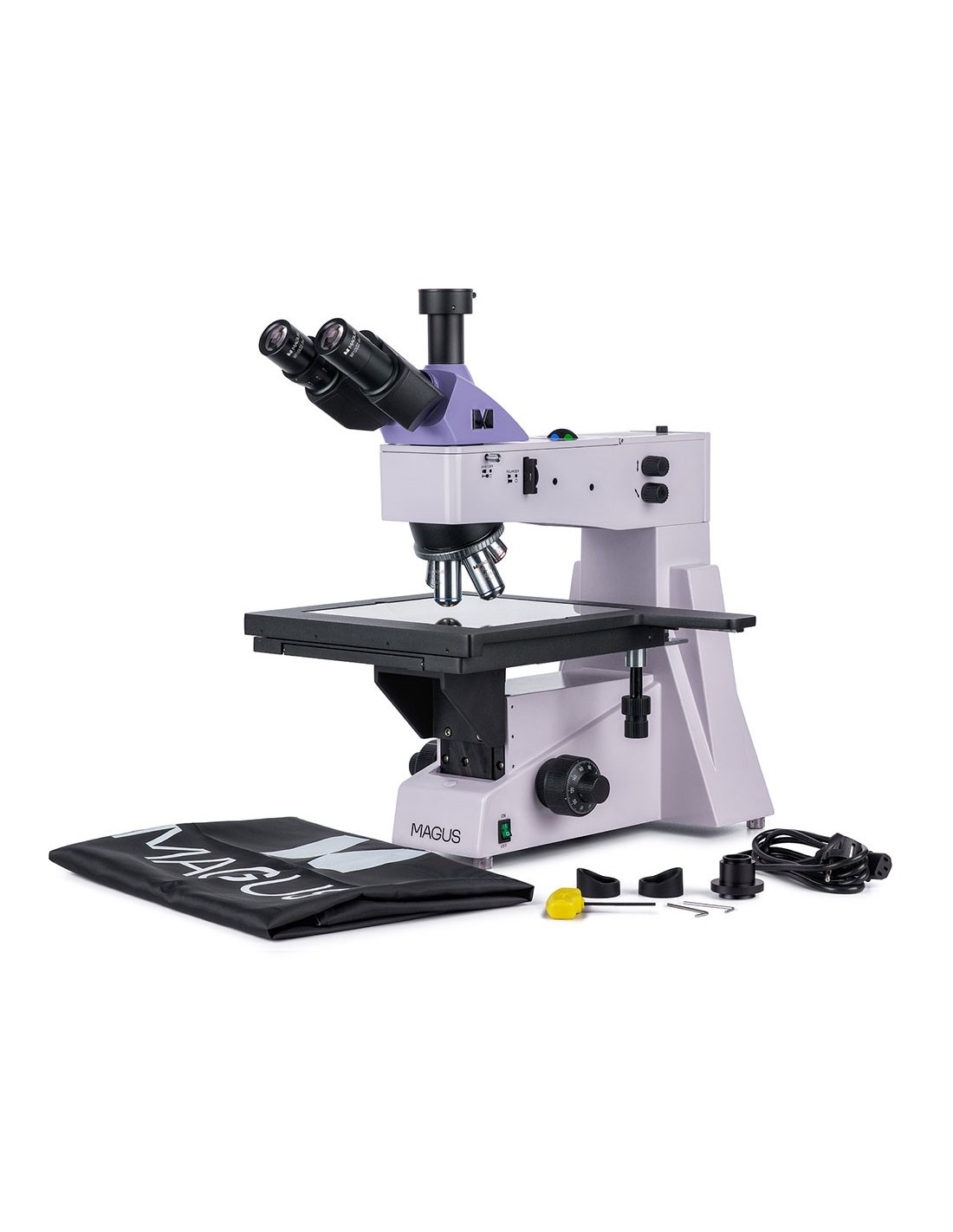

Le paquet contient :

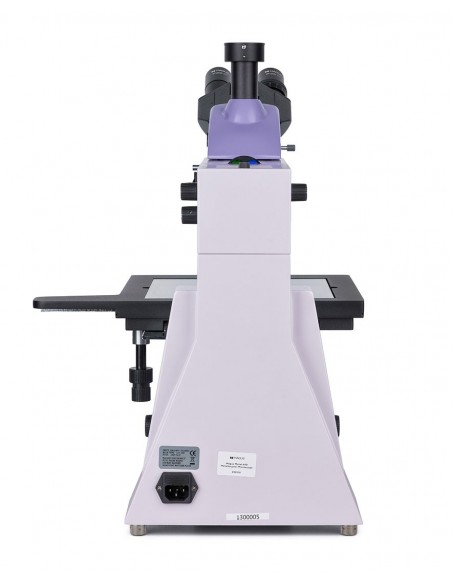

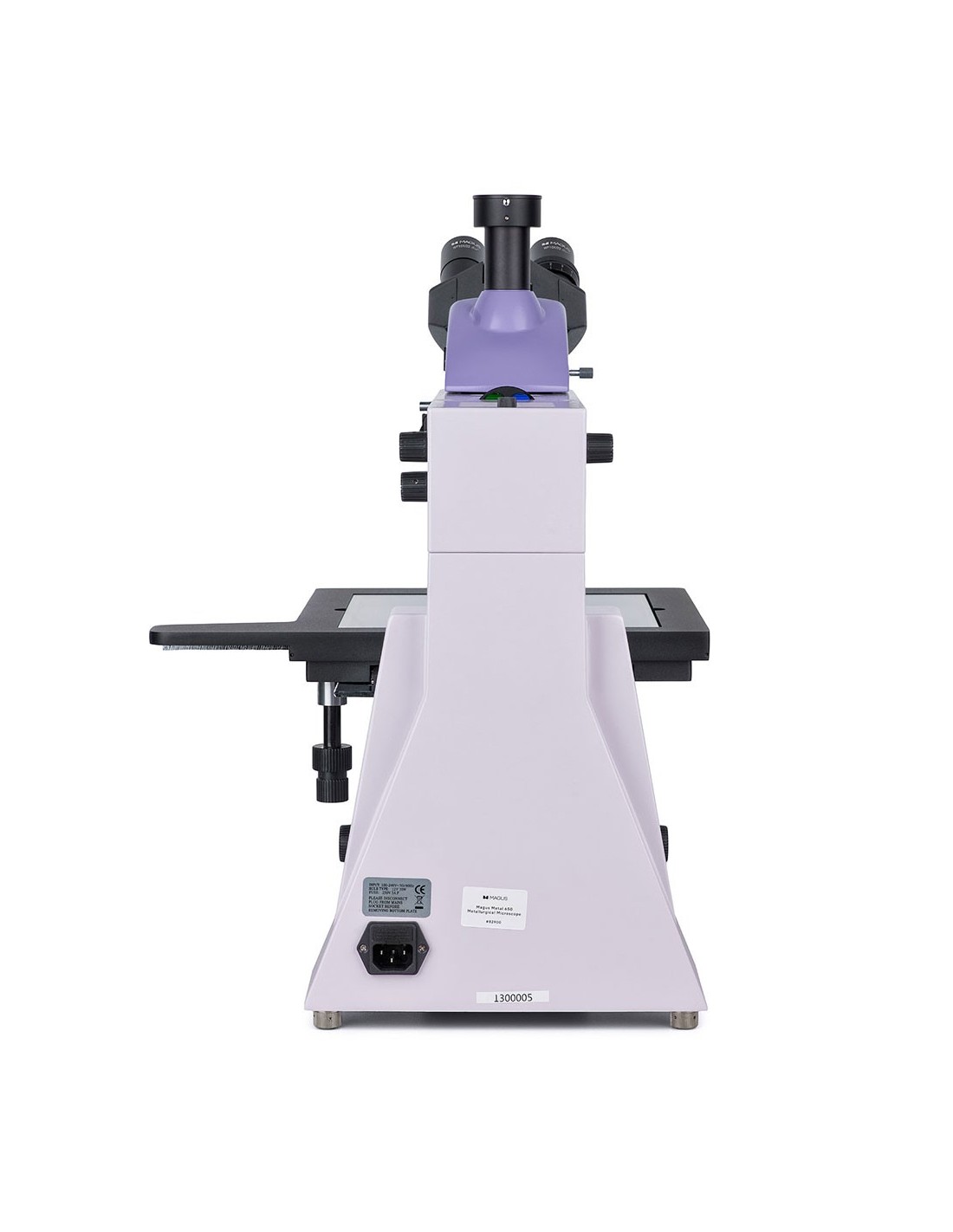

• Base avec entrée d'alimentation, source de lumière pour les observations en lumière réfléchie , mécanisme de mise au point, platine et revolver du nez
• Tête trinoculaire
• Objectif achromatique plan infini : PL L5x/0,12 WD 26,1 mm
• Objectif achromatique plan infini : PL L10х /0,25 WD 20,2 mm
• Objectif achromatique plan infini : PL L20х/0,40 WD 8,80 mm
• Objectif achromatique plan infini : PL L50х /0,70 WD 3,68 mm
• Objectif planachromatique infini : PL L80x/0,80 WD 1,25 mm

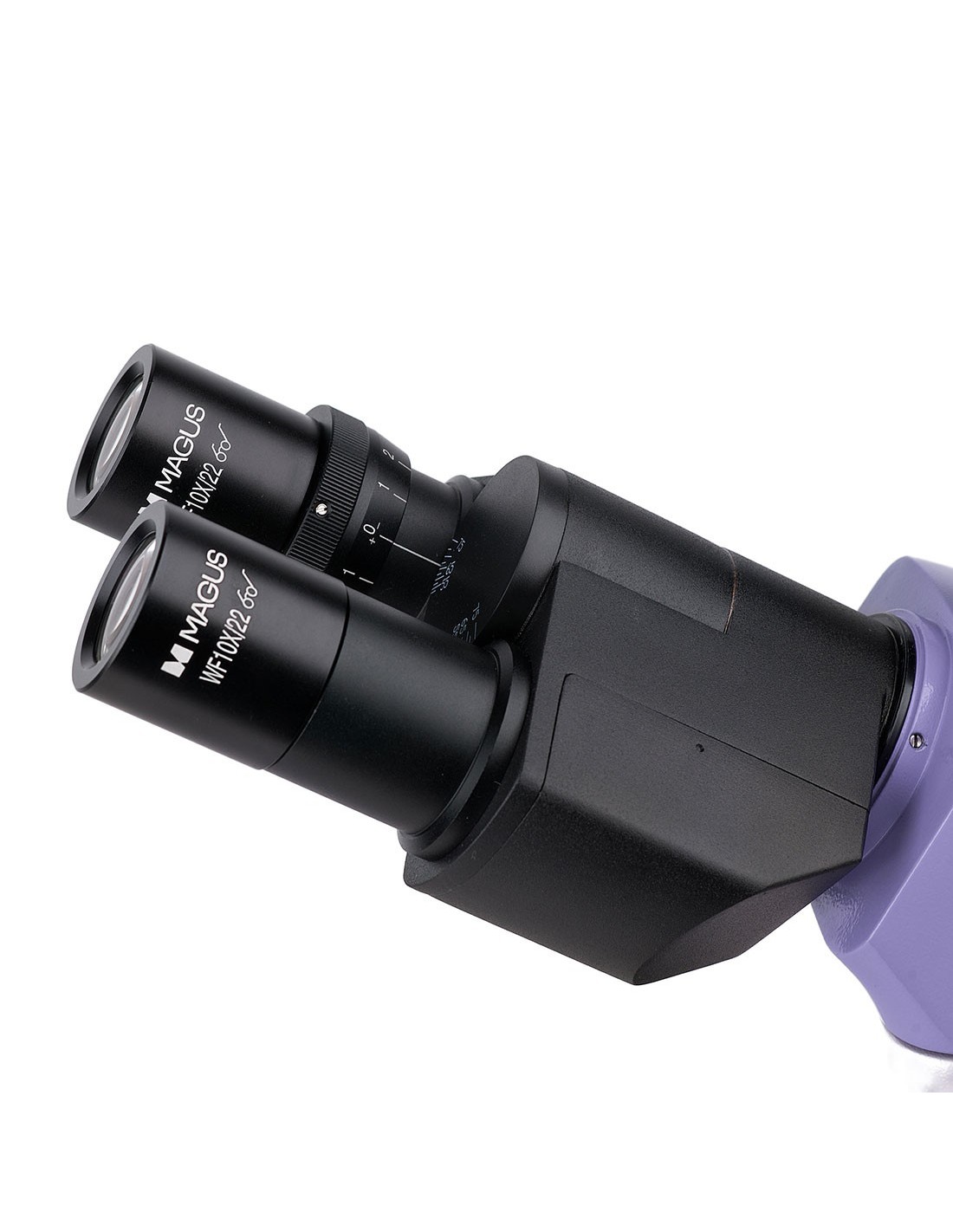

• Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
• 1x adaptateur monture C
• Clé Allen
• Câble d'alimentation pour secteur AC
• Couvercle anti-poussière
• li>
• Manuel d'utilisation et certificat de garantie

Disponible sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pcs.)
• Oculaire 15x/15 mm (2 pcs.)
• Oculaire 20x/12 mm (2 pcs.)
• Oculaire 25x/9 mm (2 pcs.)
• Objectif planachromatique infini : PL L40х/0,60 WD 3,98 mm
• Objectif achromatique plan infini : PL L60x/0,70 WD 2,08 mm
• Objectif achromatique plan infini : PL L100x/0,85 (sec) WD 0,40 mm
• Appareil photo numérique
• Verre de calibrage
