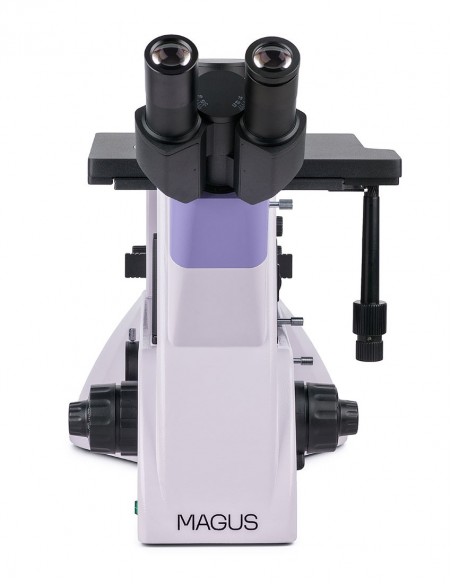

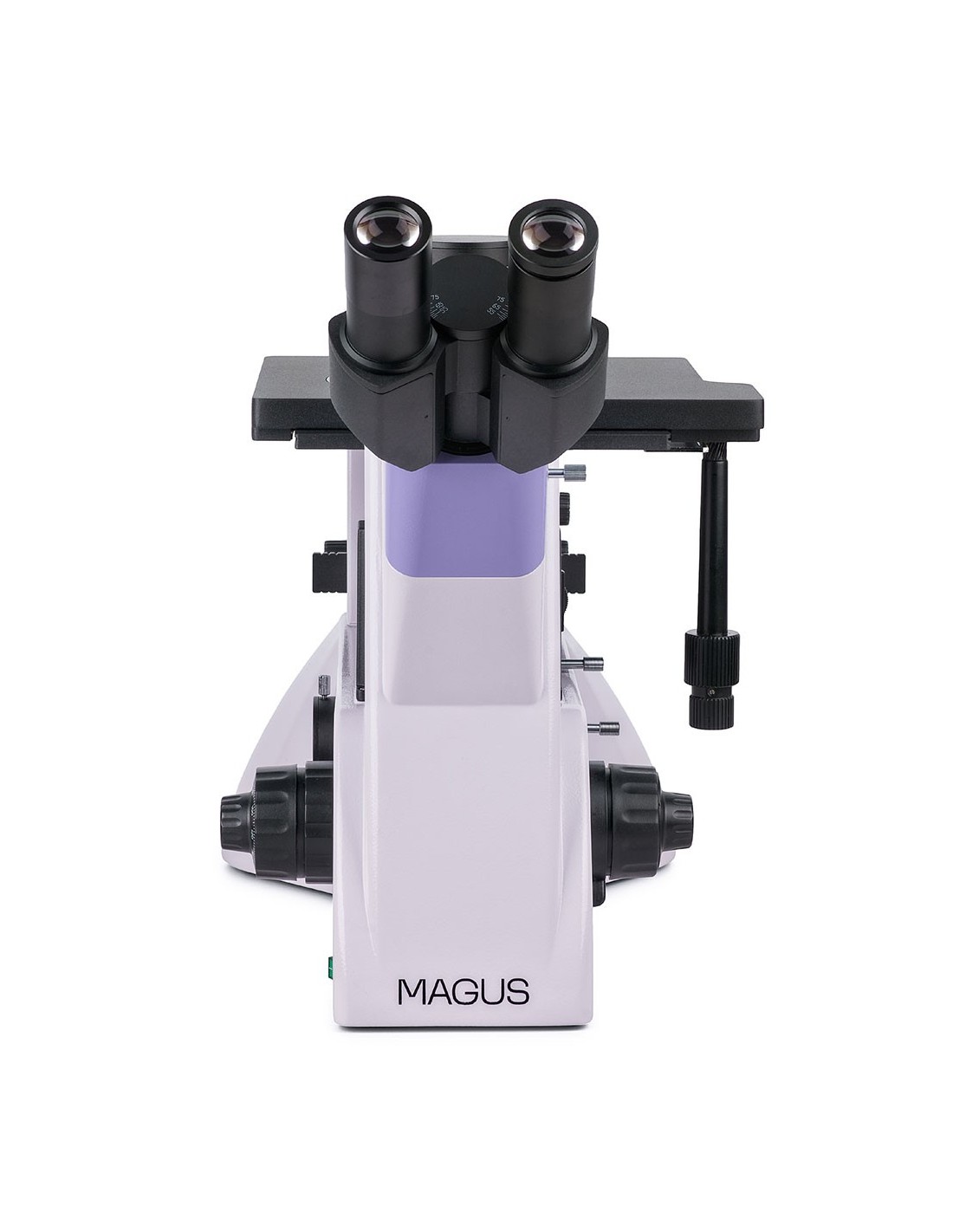

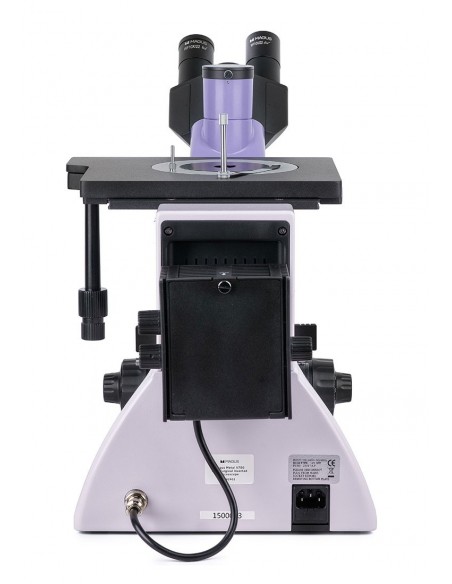

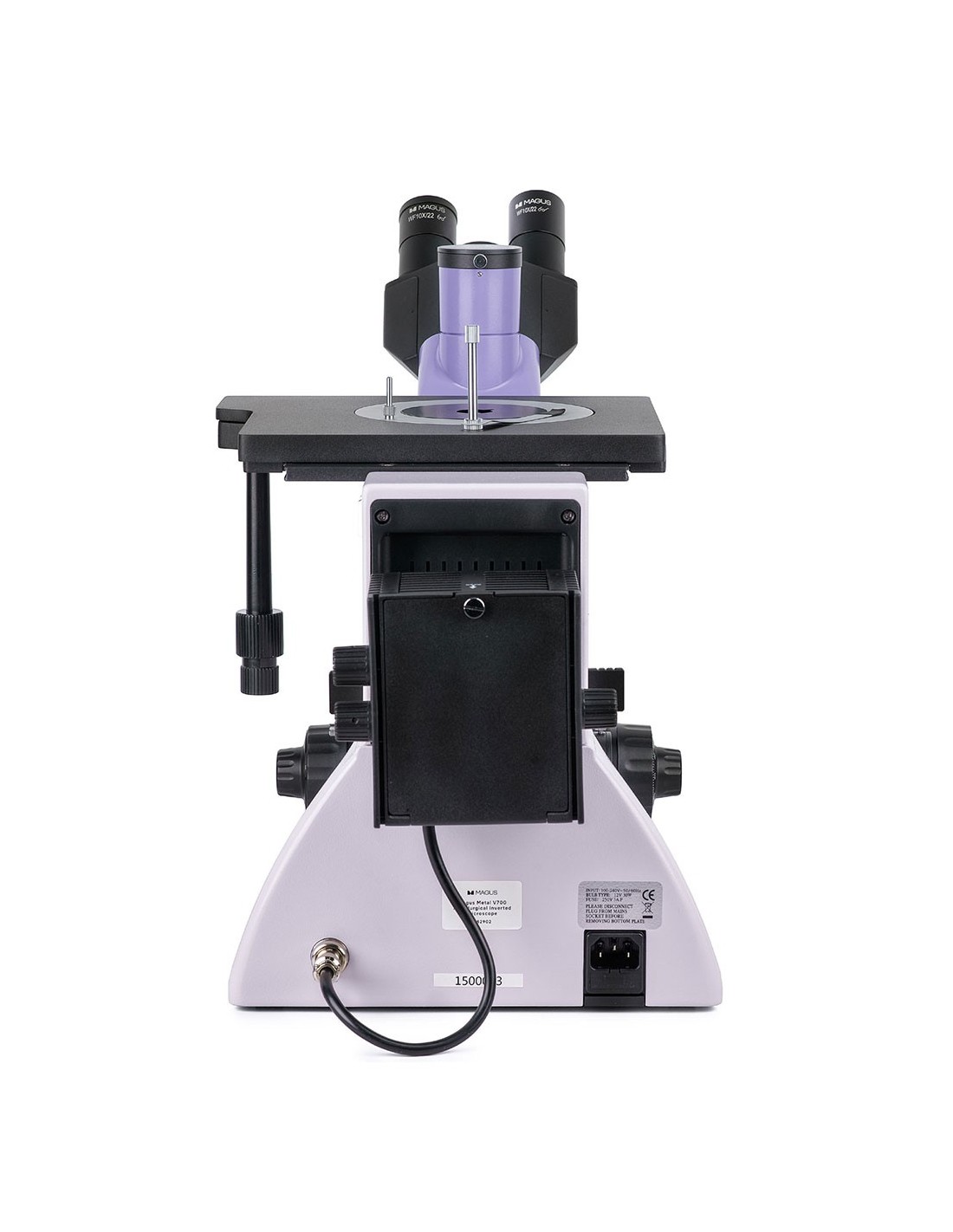

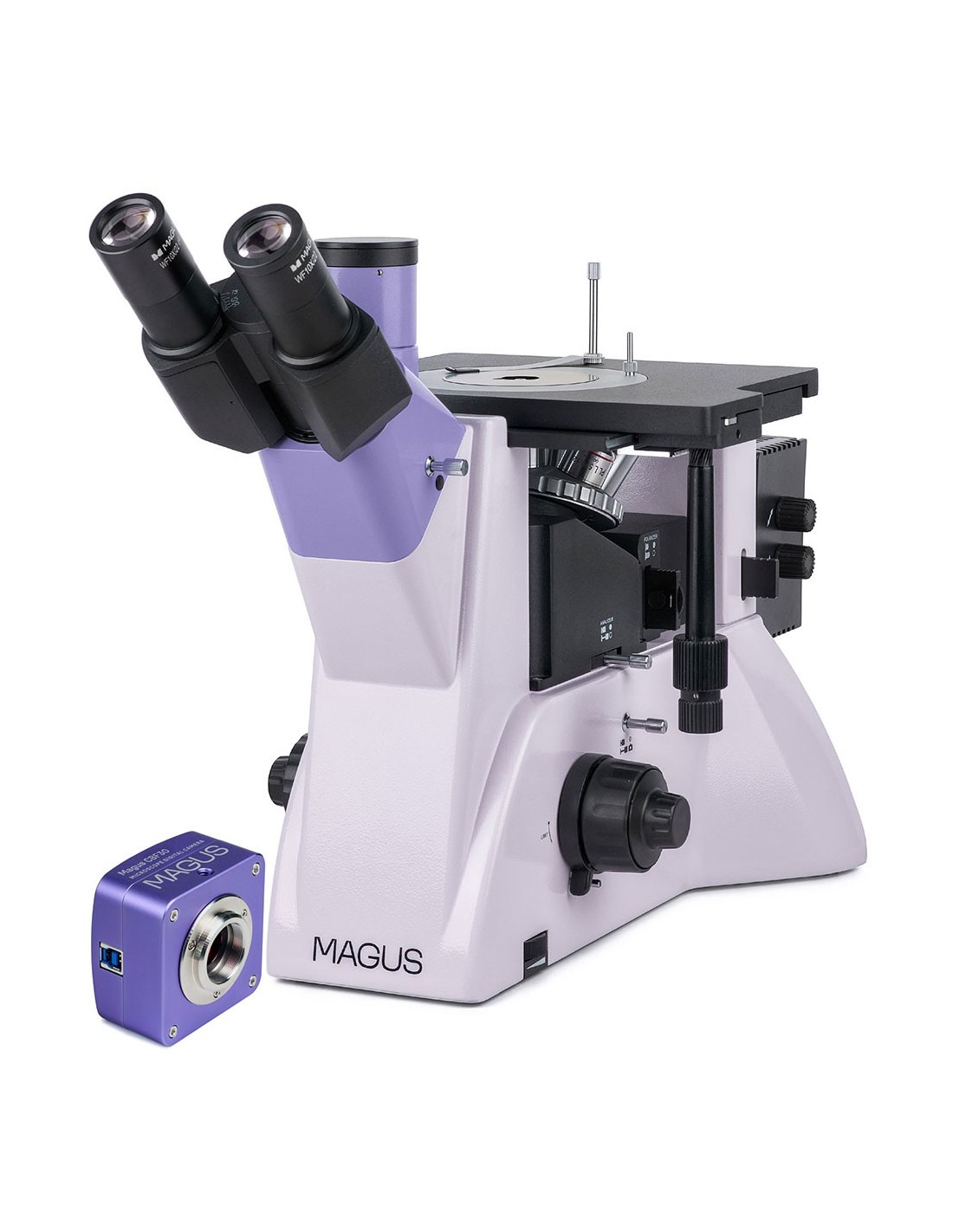

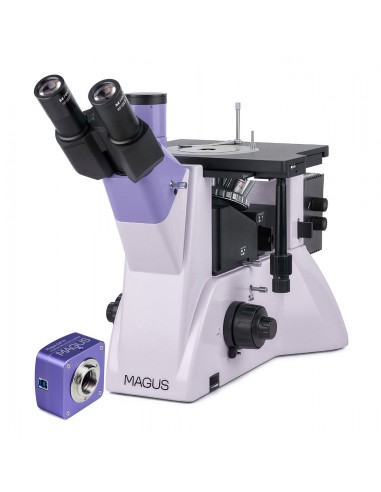

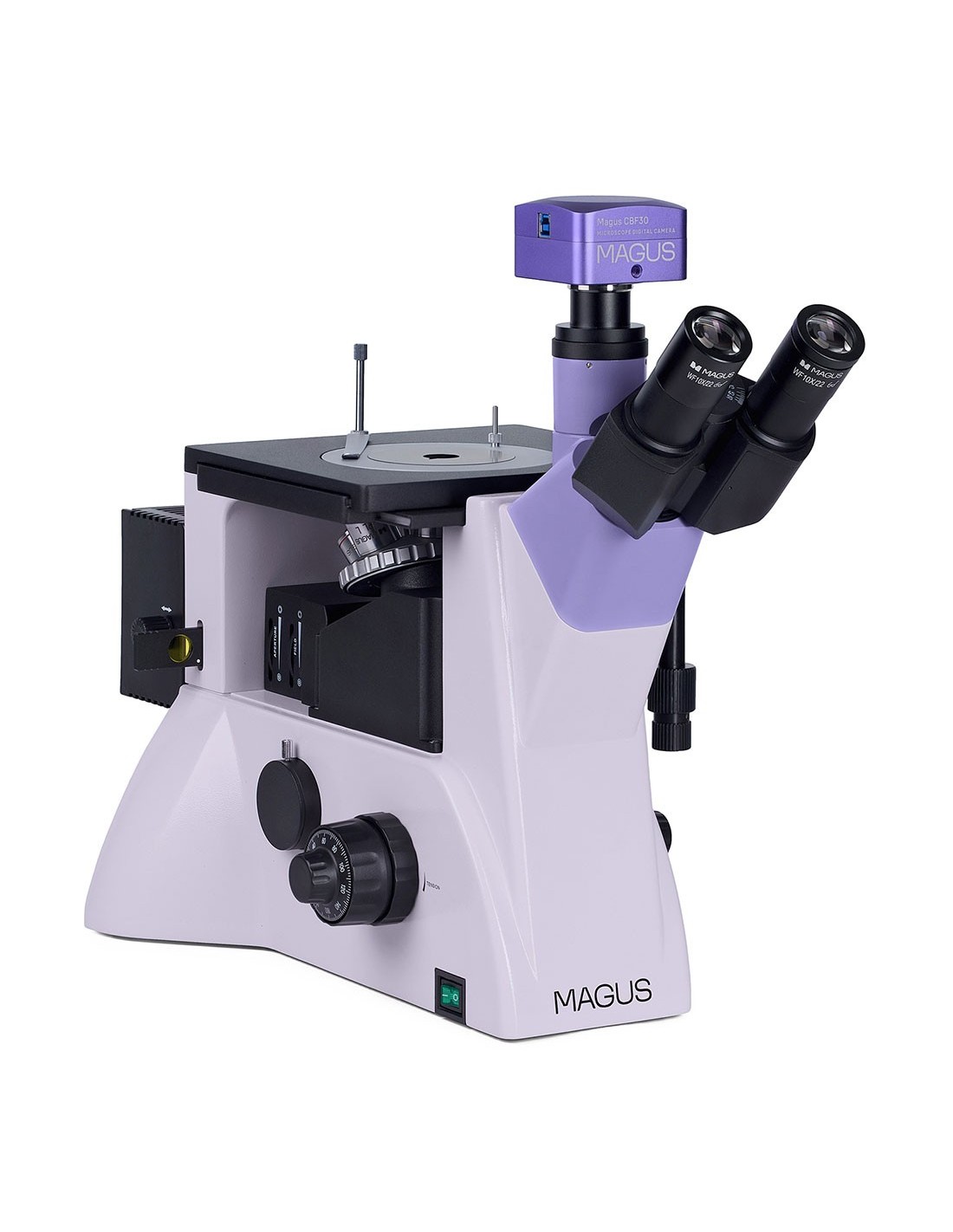

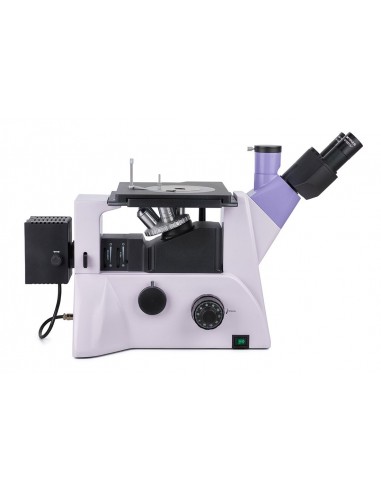

Le microscope métallographique inversé MAGUS Metal V700 convient à l'étude des microstructures des métaux, alliages et matériaux semi-conducteurs en lumière réfléchie. La platine peut contenir des échantillons pesant jusqu'à 2 kg (seule la surface inférieure de l'échantillon doit être plate). Les autres parties de l’échantillon n’ont pas besoin d’être préparées et peuvent avoir n’importe quelle forme. Ce microscope est conçu pour les observations en fond clair et en lumière polarisée, dispose d'un port de caméra latéral et d'un tube trinoculaire ; De plus, il convient à un large éventail d'applications en laboratoire et dans le domaine de la production industrielle.
Appareil photo numérique
L'appareil photo numérique MAGUS CBF30 vous permet de prendre des photos et de filmer de courtes vidéos à travers un microscope, d'éditer les fichiers résultants, d'organiser des présentations et d'effectuer des mesures linéaires et angulaires d'objets (après un calibrage approprié).
L'appareil est conçu pour fonctionner sur des microscopes en utilisant la méthode de champ objectifs clairs et 4x, 10x, 20x et 40x.
Le capteur de 6,3 MP vous permet de prendre des photos et des vidéos lumineuses et détaillées à une résolution maximale de 3 072 x 2 048 px. Si nécessaire, la résolution peut être réduite à 1536x1024 px. Cependant, cela n'affectera pas la fréquence d'images, qui restera à 59 ips, garantissant ainsi des transitions d'images fluides sans bégaiement ni retards.
Le capteur CMOS SONY Exmor rétro-éclairé en couleur vous permet d'utiliser l'appareil photo même dans des conditions difficiles de faible luminosité. L'image restera lisible et lumineuse. L'utilisation d'un adaptateur avec un grossissement de 0,5x à 0,75x fournira l'image la plus claire possible, sans distorsion.
Optique

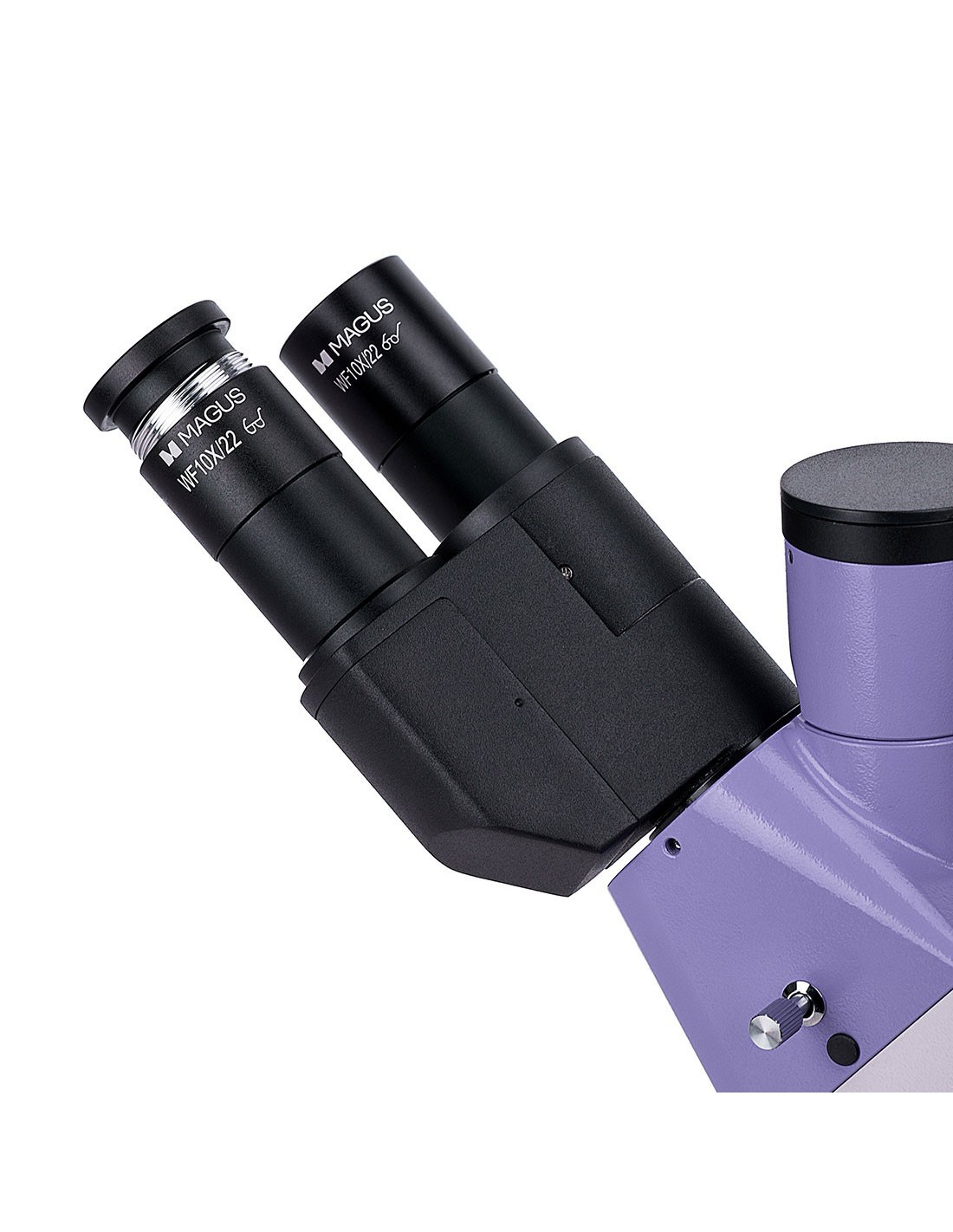

Le microscope est équipé d'un microscope spécialement conçu tête trinoculaire, il est donc possible d'ajuster la position des oculaires ; il est également possible de faire pivoter la tête à 180°. L'appareil photo numérique doit être logé dans le port latéral approprié sur le cadre du microscope et le moniteur peut être installé dans le troisième tube de la tête trinoculaire. Le séparateur de faisceau dans le corps du microscope dévie le faisceau lumineux avec un rapport de 100:0 et 0:100, tandis que le séparateur de faisceau dans la tête trinoculaire a un rapport de 50:50 et 100:0.

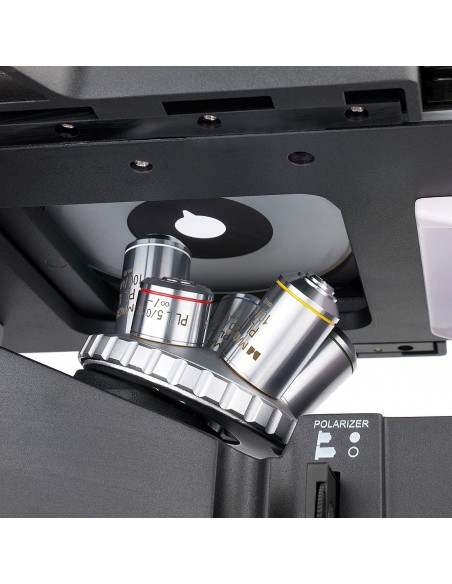

Le porte-nez est positionné sous l'échantillon à examiner et est équipé de 5 emplacements pour objectifs (tous inclus dans la configuration de base). Tous les objectifs sont à plan achromatique corrigé à l'infini, avec une longue distance de travail. Un objectif supplémentaire peut être monté à la place de l'un de ceux fournis. Dans sa configuration de base, la plage de grossissement totale du microscope est de 50x à 1000x.
Éclairage
L'illuminateur pour les observations en lumière réfléchie est doté d'un halogène de 30 W. ampoule à luminosité réglable. La lumière est alimentée par le secteur électrique AC. La luminosité est suffisamment brillante pour effectuer des observations avec tous les objectifs inclus, en utilisant des techniques de microscopie en fond clair ou en lumière polarisée. L'éclairage Köhler peut être configuré et la source lumineuse peut être centrée le long des trois axes. Pour modifier le rendu des couleurs dans les images photomicrographiques, vous pouvez utiliser les filtres de couleur fournis. Des outils de polarisation sont également disponibles : un analyseur et un polariseur, tous deux amovibles.
Plateforme et mécanisme de mise au point
La platine comprend l'insertion d'une plaque ronde avec un trou de 10 mm, 20 mm ou 30 mm sur lequel l'échantillon à observer est fixé avec un système de support. La platine est assez grande (242x200 mm) et se déplace le long de deux axes d'un seul tenant avec l'échantillon qui y est fixé. Vous pouvez régler la netteté de l'image à l'aide des boutons de mise au point grossière et fine (vis grossière et fine). Il est possible de régler la rigidité de tension de la vis grossière et il y a un bouton de fixation.
Accessoires
Des accessoires supplémentaires permettent d'obtenir des performances maximales performances du microscope MAGUS Metal V700. Des oculaires, des objectifs planachromatiques avec une longue distance de travail, des lames d'étalonnage et des appareils photo numériques sont disponibles.
Principales caractéristiques du microscope :
- Examen de grands , échantillons lourds utilisant des techniques de microscopie en champ clair et en lumière polarisée ; un seul côté de l'échantillon doit être préparé
- Grande platine avec plaques rondes équipées de trous de 10 mm, 20 mm ou 30 mm de diamètre
- La tête trinoculaire peut être tournée à 180° lors du montage
- Deux options pour loger un appareil photo numérique et un moniteur : sur la tête trinoculaire avec séparateur de faisceau 50:50 et 100:0 ou sur le cadre du microscope avec séparateur de faisceau 100:0 ou 0 : 100
- Observations en lumière réfléchie, source lumineuse : lampe halogène 30 W à luminosité réglable
- Eclairage Köhler configurable, analyseur et polariseur amovibles et source lumineuse avec possibilité de centrage
- Grand sélection d'accessoires compatibles pour étendre les capacités de votre microscope
Principales caractéristiques de l'appareil photo :
- Recommandé pour une utilisation avec des objectifs à faible grossissement
- Capteur sensible à la lumière pour des images claires même dans des conditions de faible luminosité
- Fréquence d'images de 59 ips, suffisante pour l'observation d'objets en mouvement ou de processus en mouvement rapide
- Le package comprend un logiciel qui garantit pleinement la fonctionnalité de toutes les fonctionnalités de la caméra et, par conséquent, un « démarrage rapide »
- Interface USB 3.0 fiable pour des vitesses de transfert de données élevées
- Réglage de la résolution afin que vous puissiez choisir l'option qui vous convient le mieux à tout moment

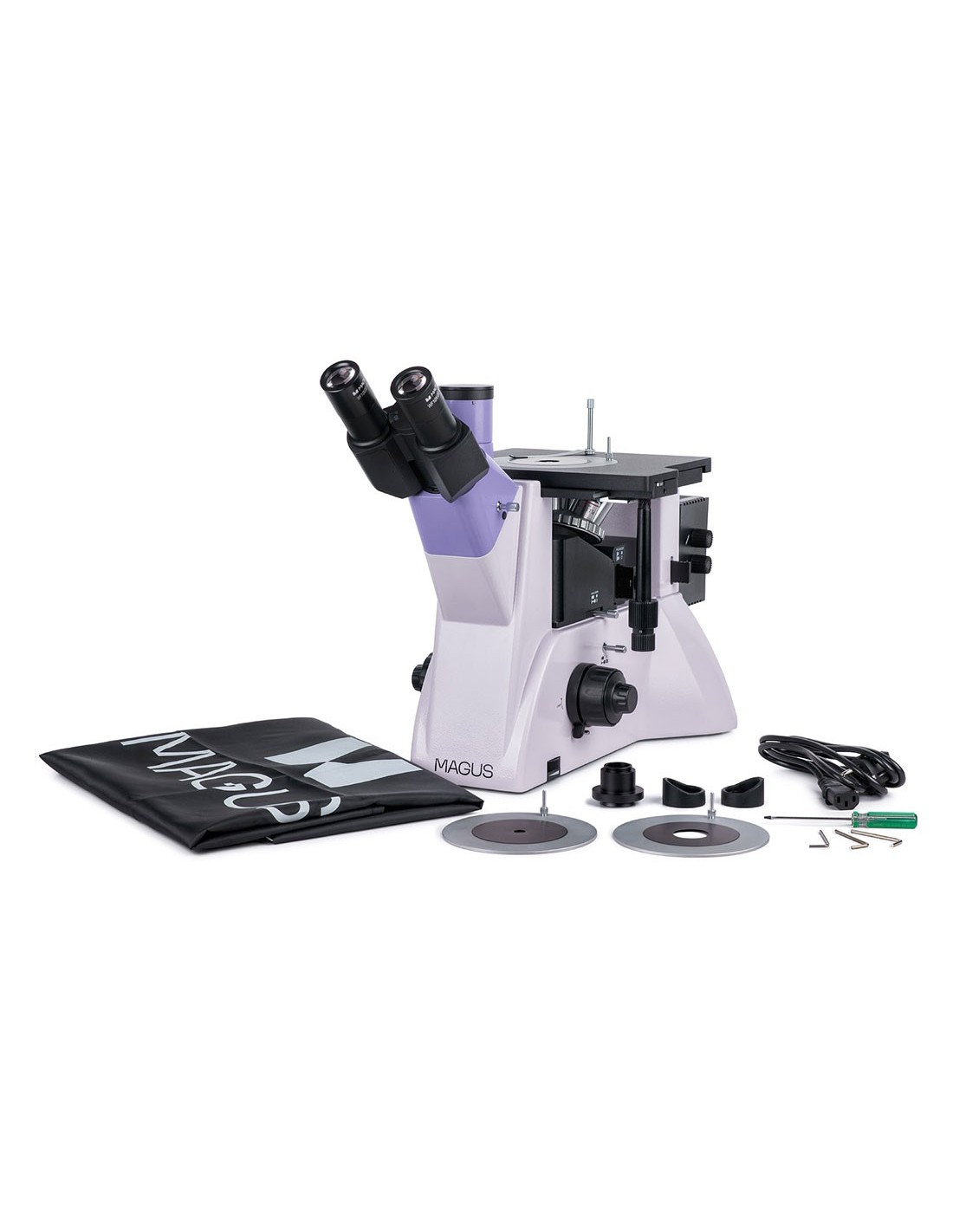

Le paquet contient :
- Appareil photo numérique MAGUS CBF30 (appareil photo numérique, câble USB, CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Stand avec entrée d'alimentation, mécanisme de mise au point, platine et porte-nez
- Illuminateur pour observations en lumière réfléchie avec boîtier d'ampoule
- Tête trinoculaire
- Objectif achromatique plan panoramique 'infini : PL L5x/0,12 WD 26,1 mm
- Objectif achromatique plan infini : PL L10х/ 0,25 WD 20,2 mm
- Objectif achromatique plan infini : PL L20х/0,40 WD 8,80 mm
- Objectif achromatique plan infini : PL L50х/0,70 WD 3,68 mm
- Infini objectif plan achromatique : PL L100x/0,85 (sec) WD 0,40 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pièces)
- 1x adaptateur à monture C
- Clé Allen
- Cordon d'alimentation secteur
- Couvercle anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs. )
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs) .)
- Objectif achromatique plan infini : PL L40х/0.60 WD : 3,98 mm
- Objectif achromatique plan infini : PL L60x/0.70 WD : 2, 08 mm
- Objectif achromatique plan infini : PL L40x/0.70 WD : 2, 08 mm : PL L80x/0.80 WD : 1.25 mm
- Lame de calibrage
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018454 |
| Taille du colis (LxPxH) | 49x34x68 cm |
| Poids d'expédition | 17,1 kg |
| Délimiteur | Microscope métallographique inversé MAGUS Metal V700 |
| === Délimiteur === | Spécifications du microscope |
| Type | léger/optique, numérique, métallographique |
| Tête< /td> | Trinoculaire |
| Tube vertical | Siedentopf, rotatif à 180° |
| Inclinable angle de la tête | 45° |
| Grossissement, x | 50–1000 base (*facultatif : 50–1250/1500 /2000/2500) |
| Plage de grossissement | de 800x à 1280x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs | planachromatique à l'infini : PL L5x/0.12 ; PL L10x/0,25 ; PL L20x/0,40 ; PL L50x/0,70 ; PL L100x/0,85 (sec); distance parfocale : 45 mm (*en option : PL L40x/0.60; PL L60x/0.70; PL L80x/0.80) |
| Revolver à nez | pour 5 objectifs |
| Distance de travail, mm | 26,1 (5x) ; 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 242x200 |
| Amplitude de mouvement de la scène, mm | 30/30 |
| Caractéristiques de la scène | mécanique à deux axes, plateau tournant Ø130 mm avec trous Ø10 mm, Ø20 mm et Ø30 mm |
| Diaphragme | champ et ouverture intégrés |
| Mise au point | mise au point coaxiale, grossière (avec bouton de réglage de la tension de la vis micrométrique et fixation du bouton) et mise au point fine (0,002 mm vis micrométrique) |
| Halogène |
| oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | 12 V/30 W |
| Filtres optiques | vert, bleu, jaune, satiné |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires | analyseur et polariseur amovibles |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau d'assemblage et d'installation de difficulté | compliqué |
| Application | métallographique |
| Position d'éclairage td> | inférieur |
| Méthode de recherche | champ clair, lumière polarisée |
| Réglé avec trousse/étui/sac | cache anti-poussière |
| === Délimiteur === | Appareil photo numérique |
| Capteur | SONY Exmor CMOS |
| Couleur/monochrome | couleur |
| Mégapixels | 6,3 |
| Résolution maximale, px |
| 3072x2048 |
| Taille du capteur | 1/1,8" (7,37x4,92 mm) |
| Taille des pixels, µm | 2,4x2,4 |
| Sensibilité à la lumière | 425 mV à 1 /30 s |
| Rapport signal sur bruit | 0,15 mV à 1/30 s |
| Exposition temps | 0,02 ms – 15 s |
| Enregistrement vidéo | oui |
| Enregistrement vidéo | oui |
| Frame rate, fps@resolution | 59@3072x2048, 59@ 1536x1024 |
| Emplacement d'installation | Tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image |
| Format d'image |
| td> | *.jpg, *.bmp, *.png, *.tif |
| Format vidéo | enregistrement : *.wmv, * .avi, *.h264 (Windows 8 et versions ultérieures), *h265 (Windows 10 et versions ultérieures) |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (obturateur de rideau électronique) |
| Balance des blancs | manuel, automatique |
| Contrôle de l'exposition< /td> | manuel, automatique |
| taille de l'image, luminosité, contrôle de l'exposition |
| Logiciel | MAGUS View |
| Sortie | USB 3.0, 5 Gb/s |
| Exigences du système | Windows 8/ 10/11 (32 bits et 64 bits), Mac OS td> |
| Type de montage | Support C |
| Corps | aluminium robuste |
| td> |
| Alimentation de la caméra | CC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
