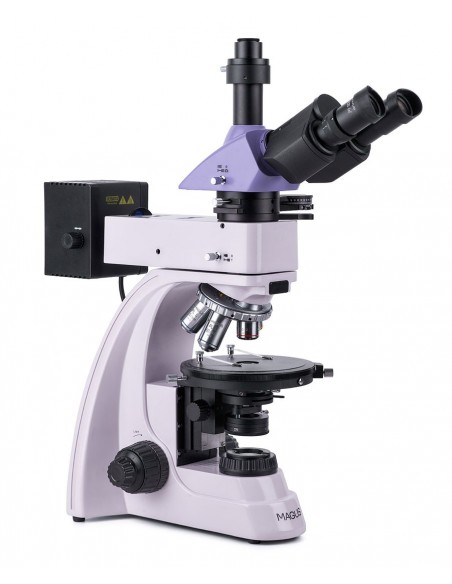

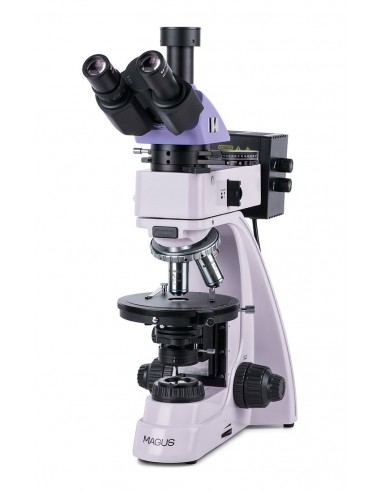

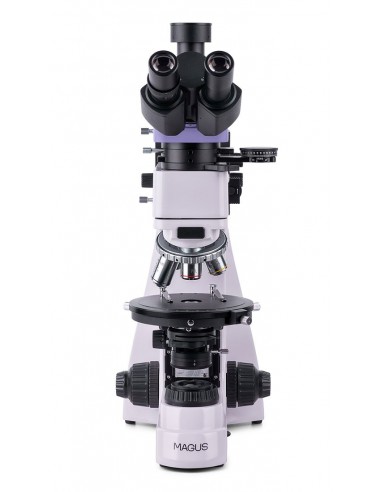

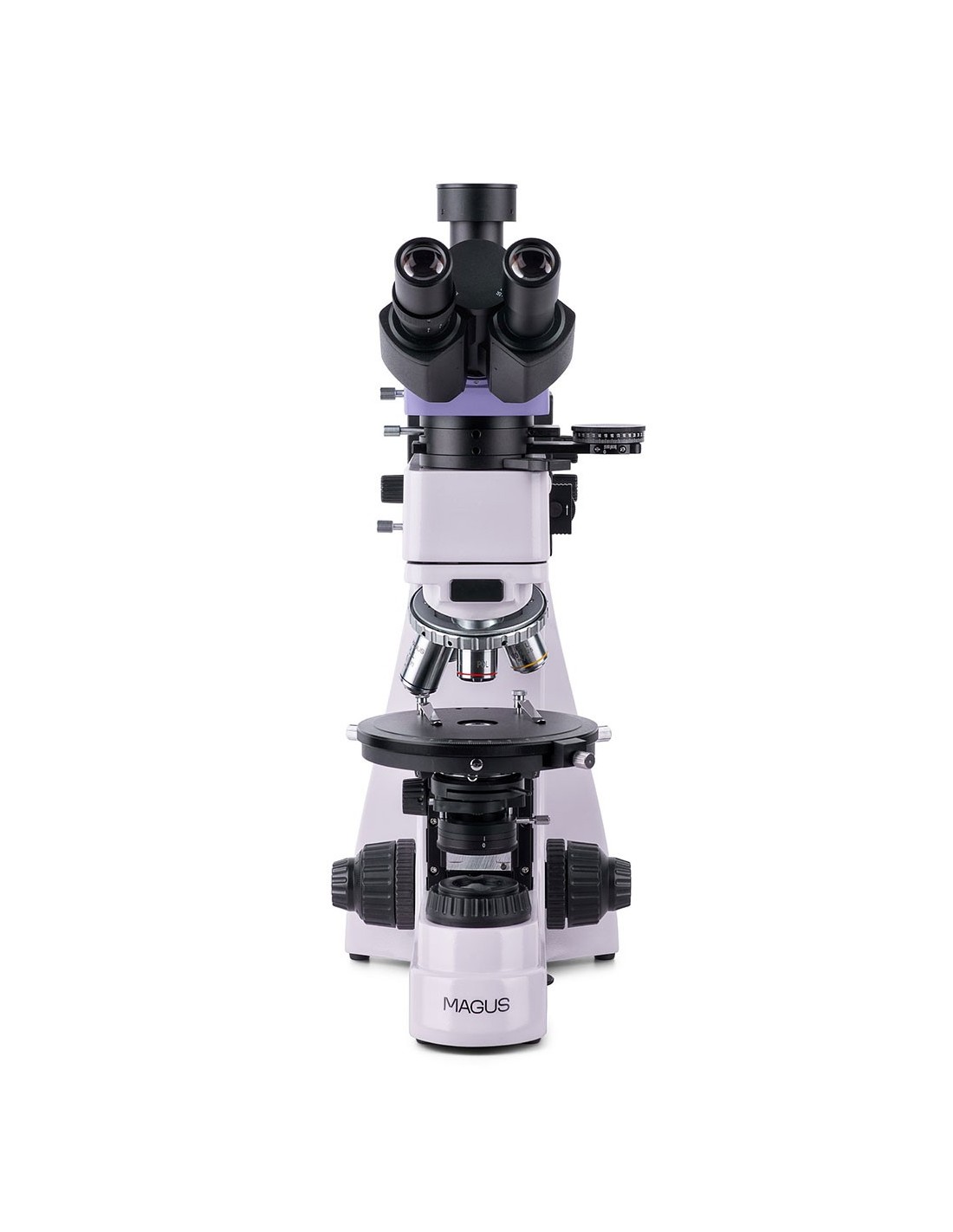

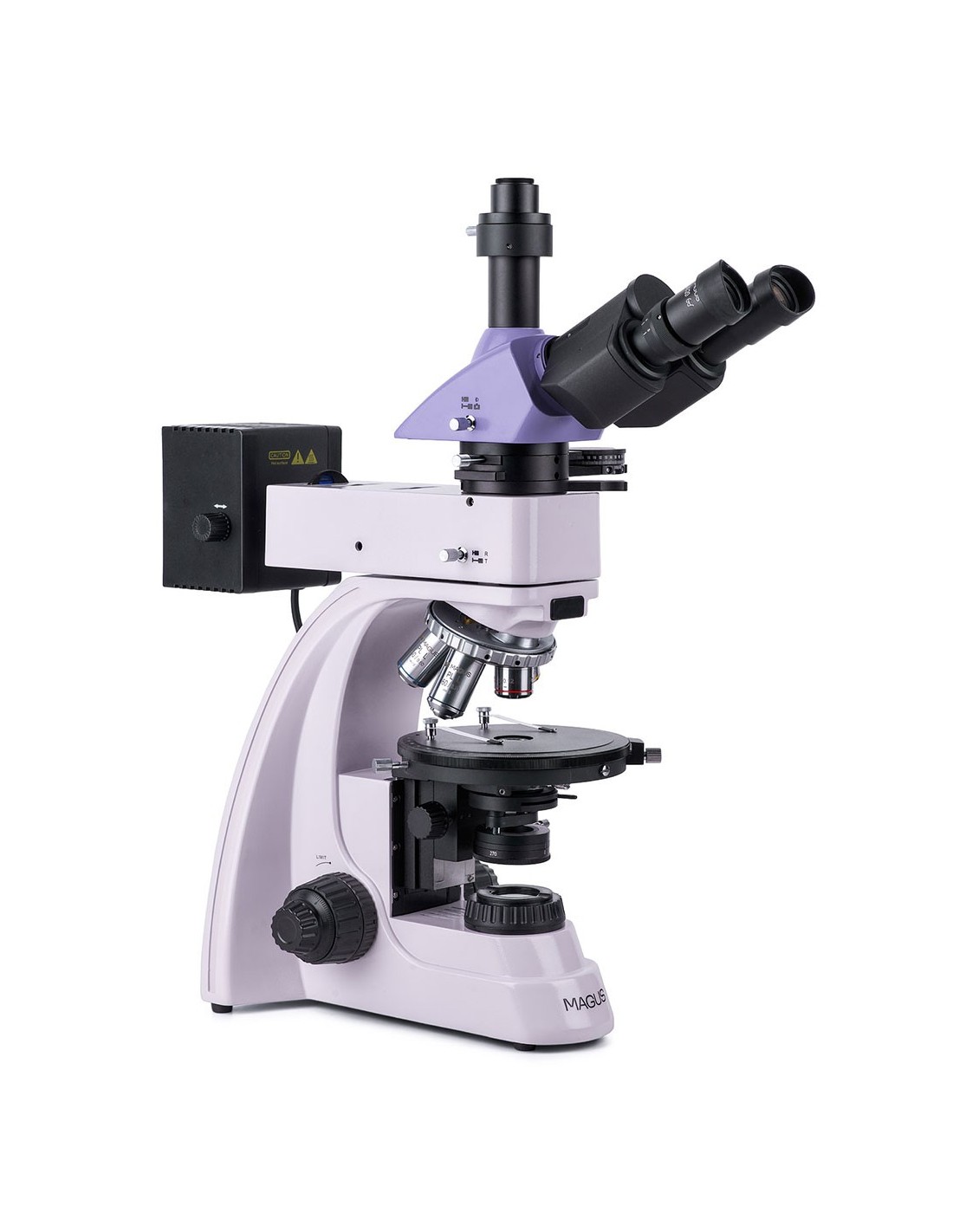

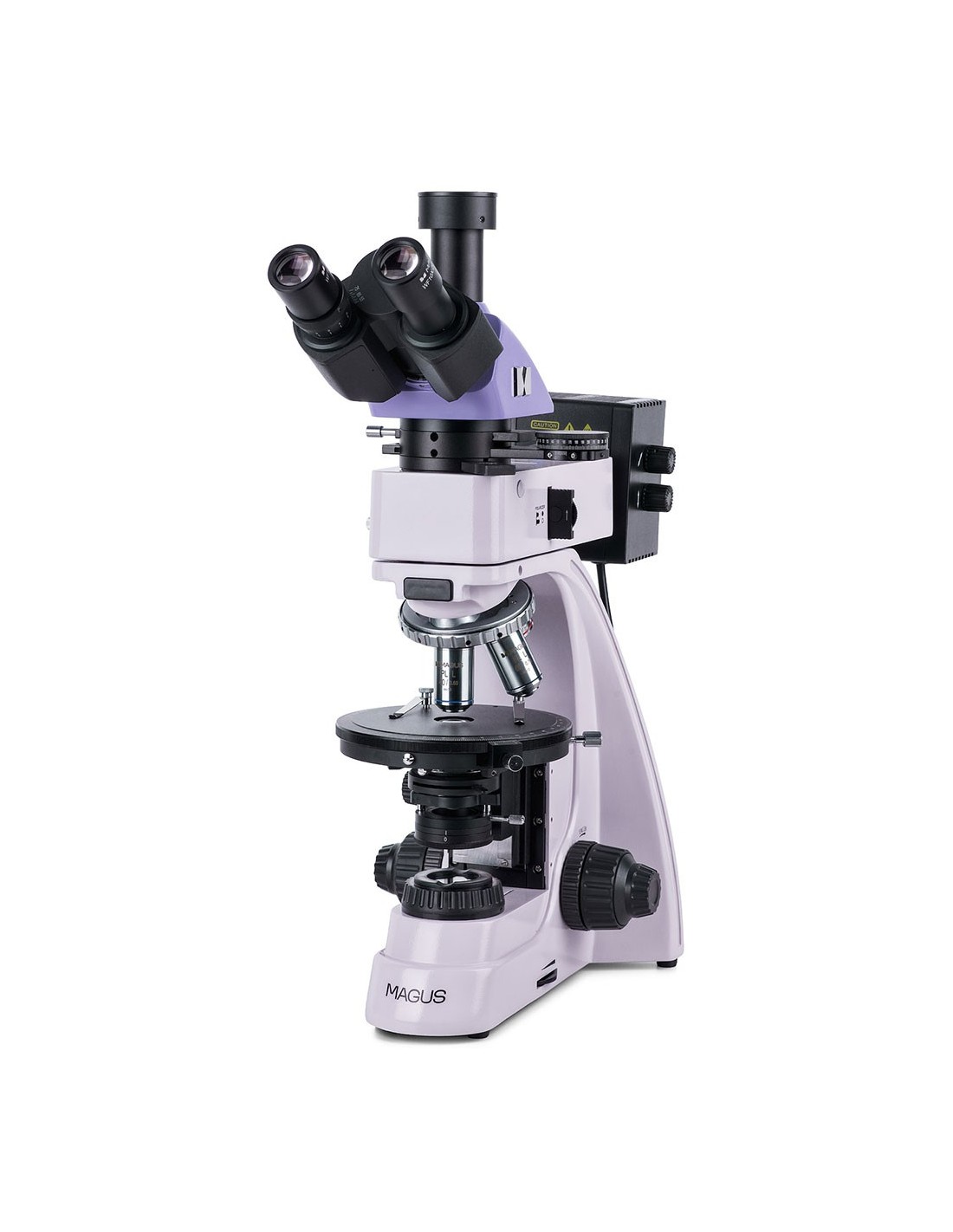

Le microscope polarisant MAGUS Pol 850 est conçu pour fonctionner en lumière transmise et réfléchie. Méthodes de recherche disponibles : polarisation et champ clair. Le microscope est utilisé pour étudier des objets anibiologiques, géologiques et polymères anisotropes, ainsi que des sections polies opaques jusqu'à 15 mm d'épaisseur avec une face polie. Le microscope est parfait pour un large éventail de tâches des professionnels dans les domaines de la médecine, de la médecine légale, de la minéralogie, de la cristallographie ou de la pétrographie.
Optique

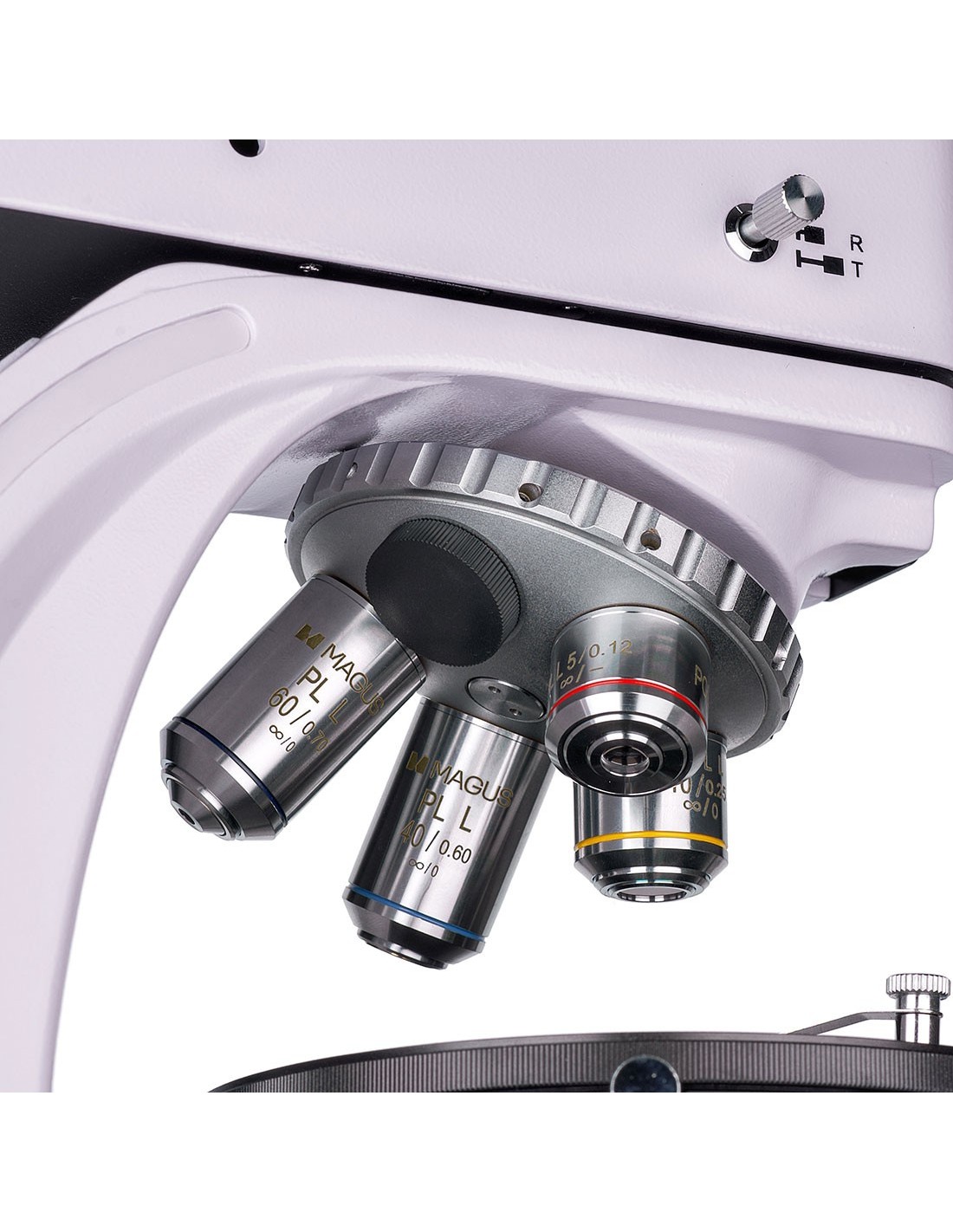

L Le l'optique du microscope est corrigée à l'infini et est exempte de tensions internes. L'image formée par l'objectif est authentique, sans éblouissement, très contrastée et détaillée. La lentille est installée dans un nez avec des rainures centrées sur l'axe optique. Il y a cinq rainures, avec quatre lentilles incluses dans le kit ; Un objectif supplémentaire peut être installé pour obtenir un grossissement supplémentaire dans la plage de grossissement du microscope. Les objectifs sont conçus pour fonctionner avec des échantillons sans lamelles.

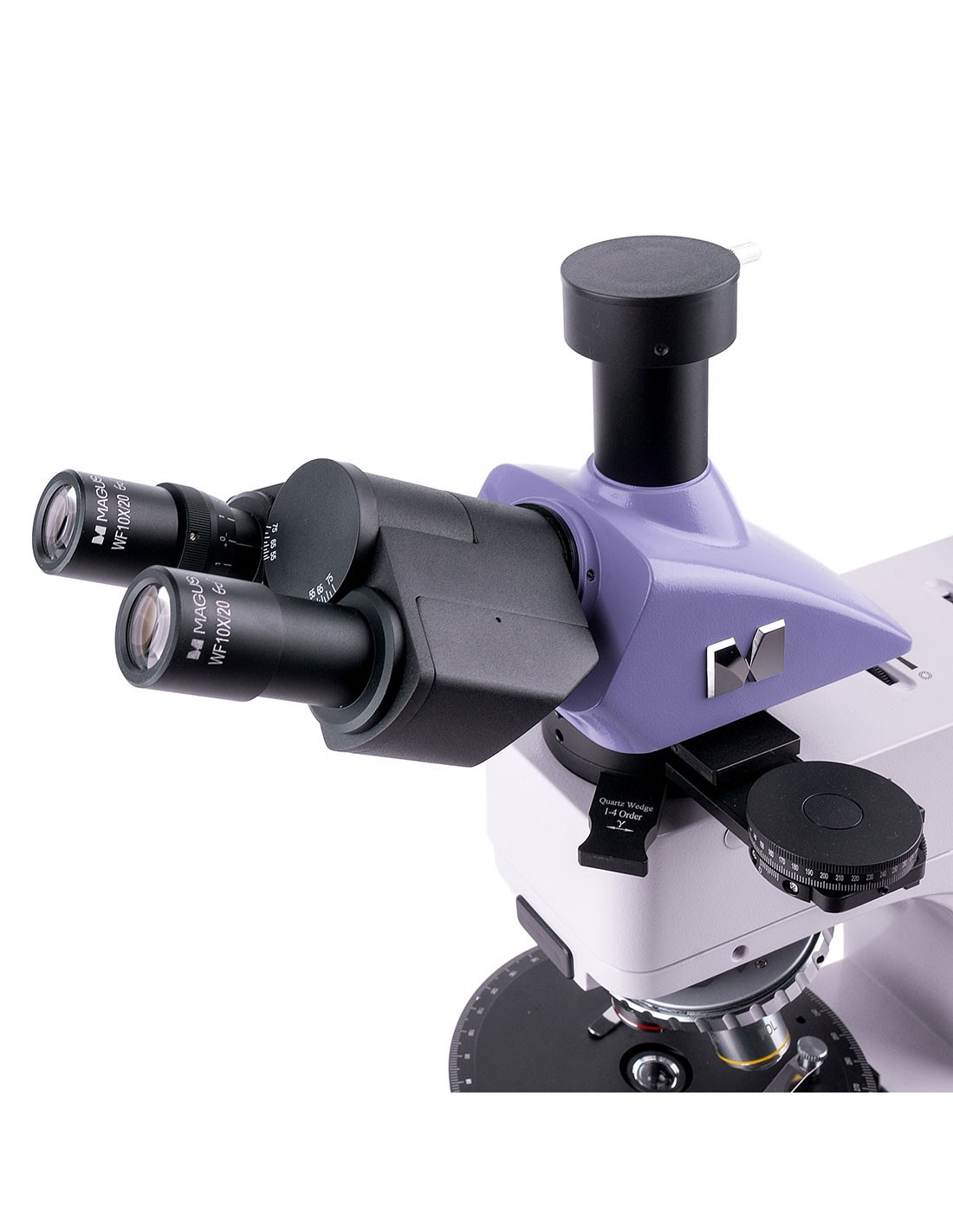

La tête trinoculaire vous permet d'installer un appareil photo numérique (non inclus) dans le tube trinoculaire. La répartition du faisceau est de 100:0 ou 0:100, ce qui signifie que toute la lumière va vers la caméra ou les tubes oculaires. Le tube oculaire gauche est équipé d'une bague de réglage dioptrique : il est tourné pour compenser la différence de vision entre les yeux et pour obtenir l'image la plus claire possible de l'échantillon.
Éclairage
strong>
Des lampes halogènes de 30 W sont utilisées pour la lumière transmise et réfléchie. Leur luminosité est suffisante pour obtenir une image clairement lisible sur chaque objectif, et le spectre d'émission « chaud » est confortable lors d'une utilisation à long terme. Le réglage d'éclairage Köhler offrira une plus grande résolution et supprimera les artefacts dans le champ de vision et l'assombrissement des bords. Les filtres de lumière sont utilisés pour affiner la reproduction des couleurs lorsque vous travaillez en lumière réfléchie.
La polarisation est disponible pour la lumière transmise et réfléchie. Pour commencer les observations en lumière polarisée, un analyseur est introduit dans le chemin optique. Ensuite, la position relative de l'analyseur et du polariseur est modifiée en les tournant, ce qui modifie également l'angle de polarisation. Le contraste des objets est augmenté à l'aide de compensateurs installés dans un boîtier spécial dans le tube intermédiaire. Le même accessoire contient également une lentille Bertrand qui est utilisée pour les examens Conopic.
Plaque et mécanisme de mise au point
Le microscope a une platine rotative : sa rotation change comment l'échantillon réfracte la lumière en présence de lumière polarisée. La scène est équipée d'une échelle sur laquelle l'angle de rotation peut être déterminé avec une précision allant jusqu'à 0,1°. Pour obtenir l'image la plus lumineuse et la plus claire, la platine peut être centrée sur l'axe optique du microscope.
Les boutons de mise au point grossière et fine sont situés au bas du support, afin que l'utilisateur puisse adopter une position détendue. poser avec les mains sur la table. La tension grossière peut être ajustée et il existe également un verrouillage de mise au point grossière. La mise au point fine assure un mouvement fluide de l'échantillon.
Accessoires
Pour tirer le meilleur parti du microscope, utilisez les accessoires de la gamme MAGUS: oculaires d'objectif, diapositives d'étalonnage, appareils photo numériques, etc.
Principales caractéristiques :
- Pour travailler dans des conditions de lumière transmise, réfléchie, polarisée et naturelle
- Tête trinoculaire avec tube pour appareil photo numérique ; Répartition du faisceau de 100:0 ou 0:100
- Objectifs planachromatiques sans tension pour des images nettes, exemptes d'artefacts et de fausses réflexions internes
- Éclairage halogène de la zone de travail, un spectre de couleurs confortable pour les yeux; puissance de la lampe 30 W
- Plateforme rotative, polariseur et analyseur avec repères d'angle de rotation, lentille de Bertrand et compensateurs
- Les rainures du revolver et de la platine sont centrées sur l'axe du microscope optique
- li>
- Compatible avec des accessoires supplémentaires

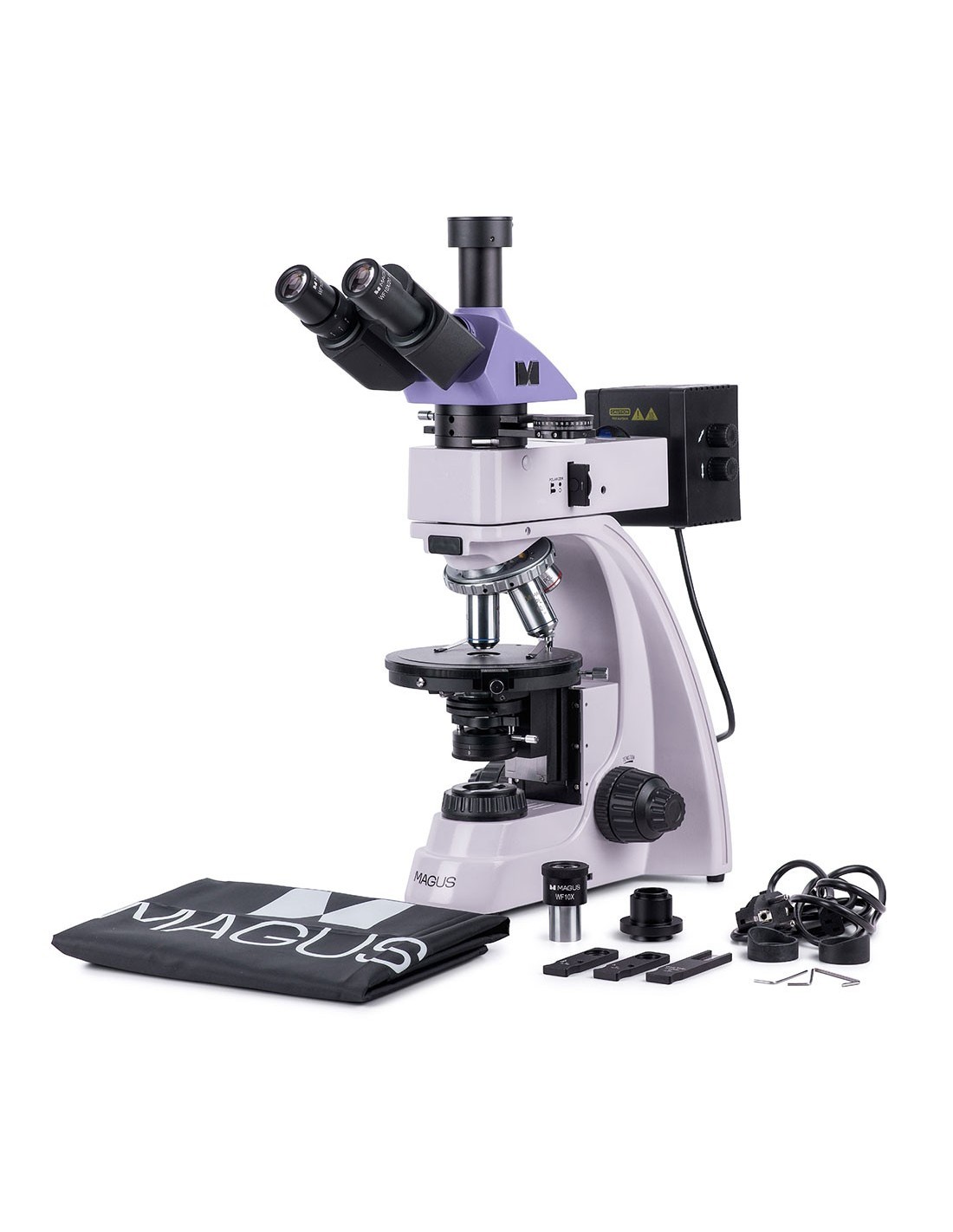

Le paquet contient :
- Base avec entrée d'alimentation, lumière transmise source de lumière et condenseur, mécanisme de mise au point, platine et embout
- Illuminateur pour observations de lumière réfléchie avec boîtier d'ampoule
- Tête trinoculaire
- Tube intermédiaire avec lentilles Bertrand, analyseur et boîtier du compensateur
- Compensateurs : compensateur λ, compensateur λ/4, coin en quartz
- Objectif achromatique plan infini : PL 5x/ 0,12 WD 26,1 mm
- Objectif achromatique plan infini : PL 5x/ 0,12 WD 26,1 mm objectif : PL 10x/0,25 WD 5,0 mm
- Objectif achromatique plan infini : PL 40x/0, 6 (avec mécanisme à ressort) WD 3,98 mm
- Objectif achromatique plan infini : PL 60x/0,7 (avec mécanisme à ressort) WD 2,03 mm
- Oculaire 10x/20 mm (2 pcs.)
- Oculaire 10x/20 mm avec échelle graduée. Valeur d'échelle : 0,1 mm
- 1x adaptateur monture C
- Clé Allen
- Câble d'alimentation
- Couvercle anti-poussière
- Cache anti-poussière li>
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- 16x /11 mm oculaire (2 pcs.)
- Oculaire 20x/11 mm (2 pcs.)
- Objectif planachromatique infini : PL 2,5x/0,07 WD 11 mm
- Objectif achromatique plan infini : PL 50x/0,7 (avec mécanisme à ressort) WD 3,67 mm
- Objectif achromatique plan infini : PL 80x/0,8 (avec mécanisme à ressort) WD 1,25 mm
- Objectif planachromatique infini : PL 100x/0,85 (avec mécanisme à ressort) WD 0,4 mm
- Plateforme mécanique
- Appareil photo numérique
- Verre de calibrage
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018539 |
| Taille du colis (LxLxH) | 44x42x67 cm |
| Poids d'expédition | 11,5 kg |
| Type | biologique, léger/optique |
| Testé | trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | 50–600 pouces configuration de base (*en option : 25–1000/1600/2000) |
| Diamètre du tube oculaire, mm | 23,2 |
| Oculaires | 10х/20 ; 10x/20 avec échelle graduée (*en option : 16x/11 ; 20х/11) |
| Objectifs planachromatiques infinis, non déformables : PL 5x /0,12 ; PL10x/0,25 ; PL40x/0,6 ; PL 60x/0,7 (*en option : PL 2,5x/0,07 ; PL 50x/0,7 ; PL 80x/0,8 ; PL 100x/0,85) ; hauteur parfocale de 45 mm, conçu pour l'étude d'échantillons sans lamelles |
| Nosepiece nosepiece | pour 5 objectifs, centrage |
| Distance de travail, mm | 26,1 (5x) ; 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,67 (50x); 1,25 (80x); 0,4 (100x) |
| Scène, mm | Ø150 |
| Caractéristiques de la scène | 360° rotatif, centrage, gradation égale à 1° de l'angle de rotation ; une échelle vernier pour mesurer les angles avec une précision de 0,1° |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon à gauche) |
| Condensateur | Condensateur Abbe NA 1.25 avec diaphragme à ouverture réglable et lentilles rotatives |
| Diaphragme | Membrane à ouverture réglable, diaphragme de champ avec iris réglable |
| Mise au point | coaxiale, mise au point grossière (21 mm, 39,8 mm/tour, avec fixation bouton de réglage de la tension de la vis micrométrique) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | Lumière réfléchie et transmise : 12 V/ 30 W |
| Filtres optiques | Lumière réfléchie : opaque, jaune, verte, bleue |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Polariseur | lumière transmise : avec 0 °, 90°, 180°, 270° marqués sur l'échelle ; Rotatif à 360° ; avec lumière réfléchie : amovible |
| Tube intermédiaire | analyseur intégré rotatif de 0 à 360° ; une échelle vernier pour mesurer les angles avec une précision de 0,1° ; lentilles Bertrand; boîtiers pour l'installation de compensateurs |
| Compensateur | compensateur λ ; Compensateur λ/4 ; coin en quartz |
| Application | laboratoire/médical |
| Position d'éclairage | double |
| Méthode de recherche | champ clair, lumière polarisée |
| Ensemble avec étui/étui/sac | couvercle anti-poussière |
