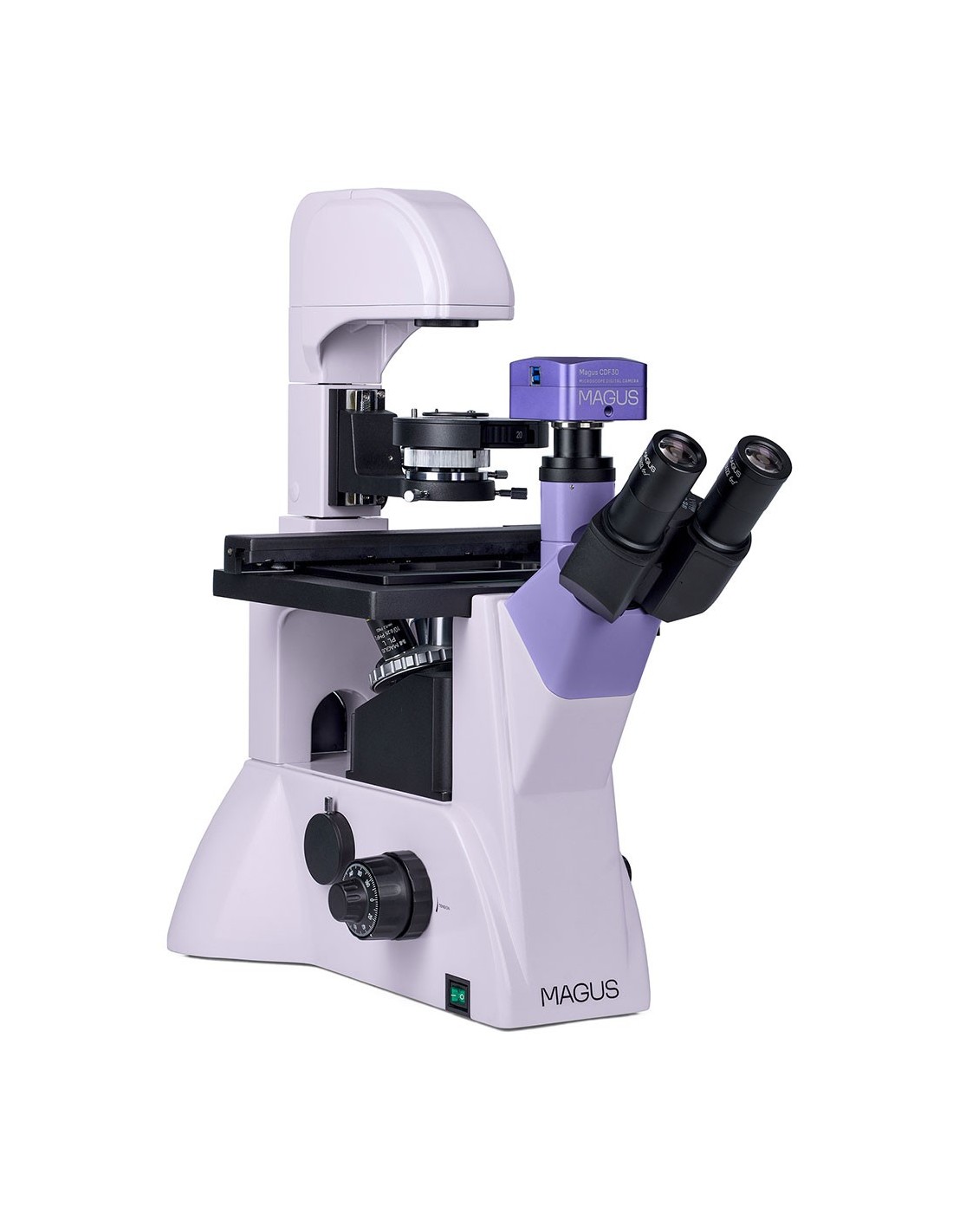

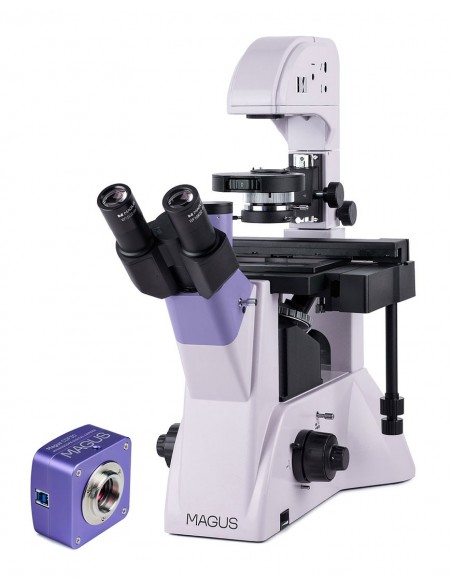

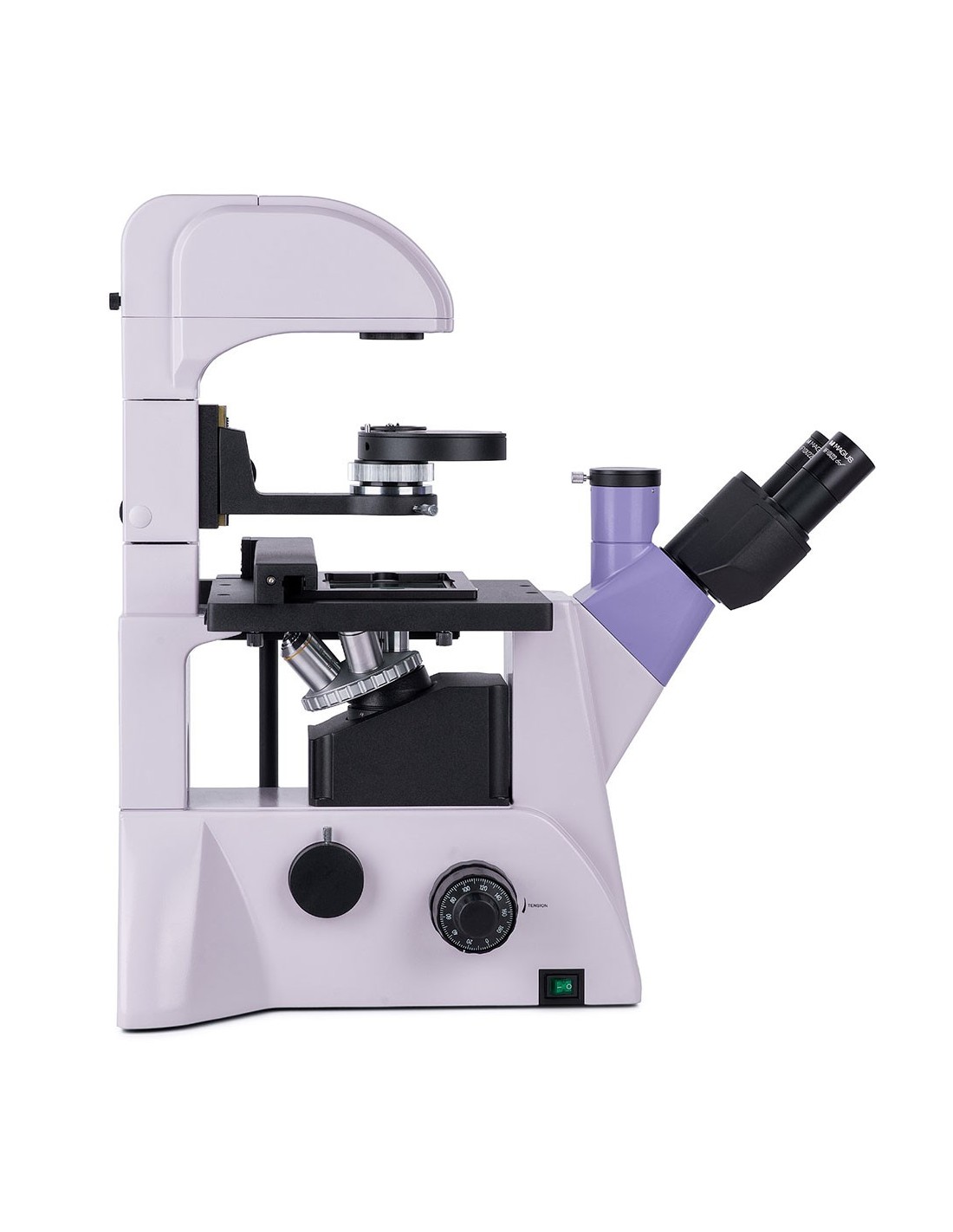

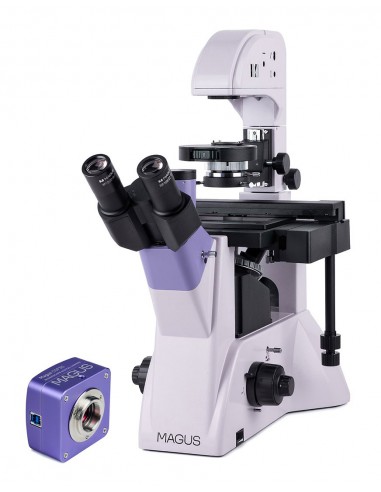

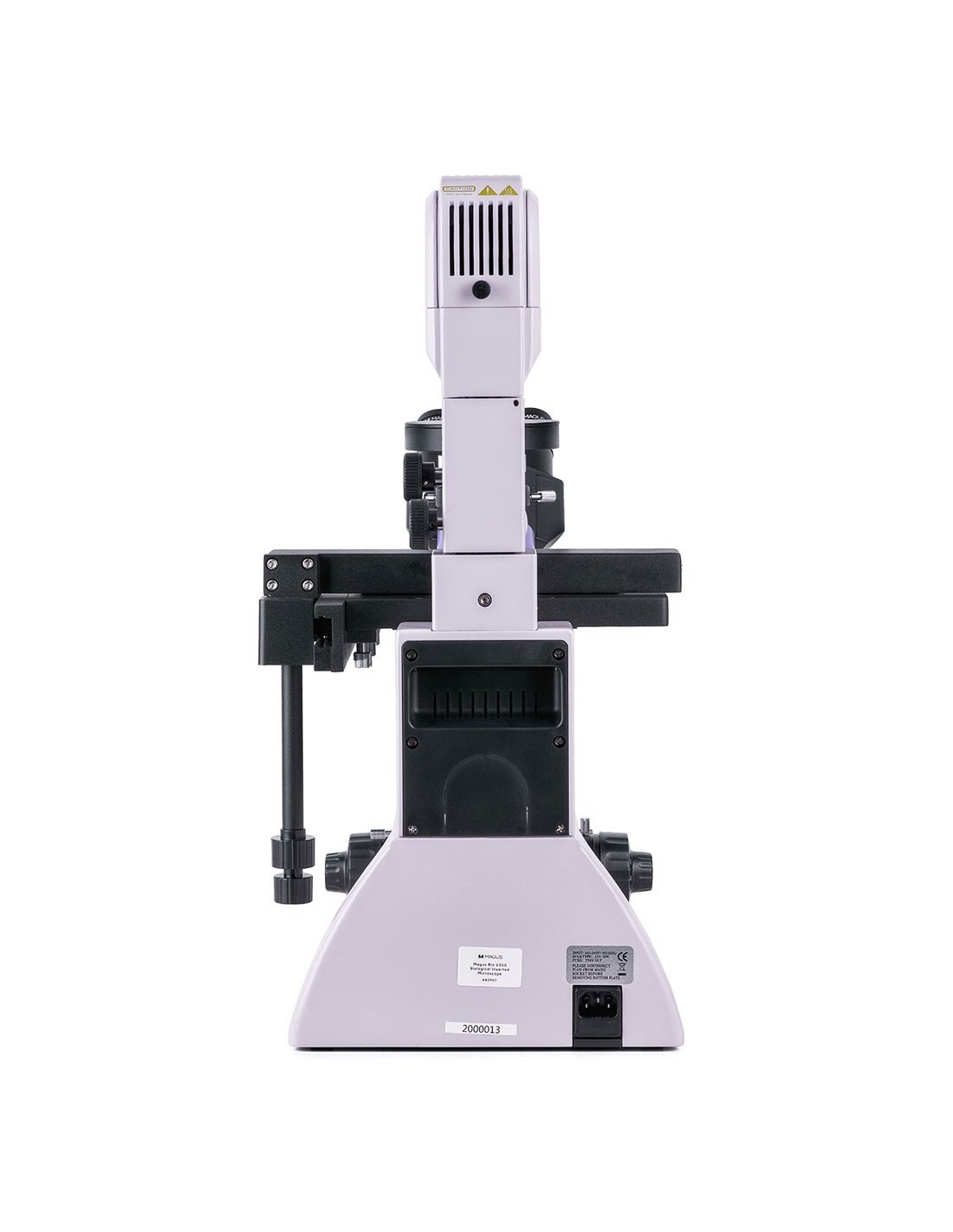

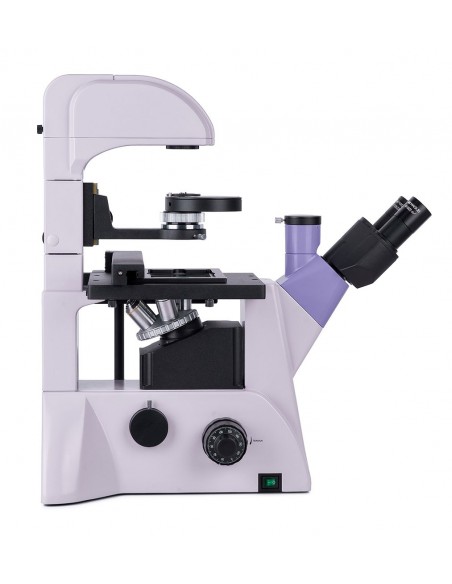

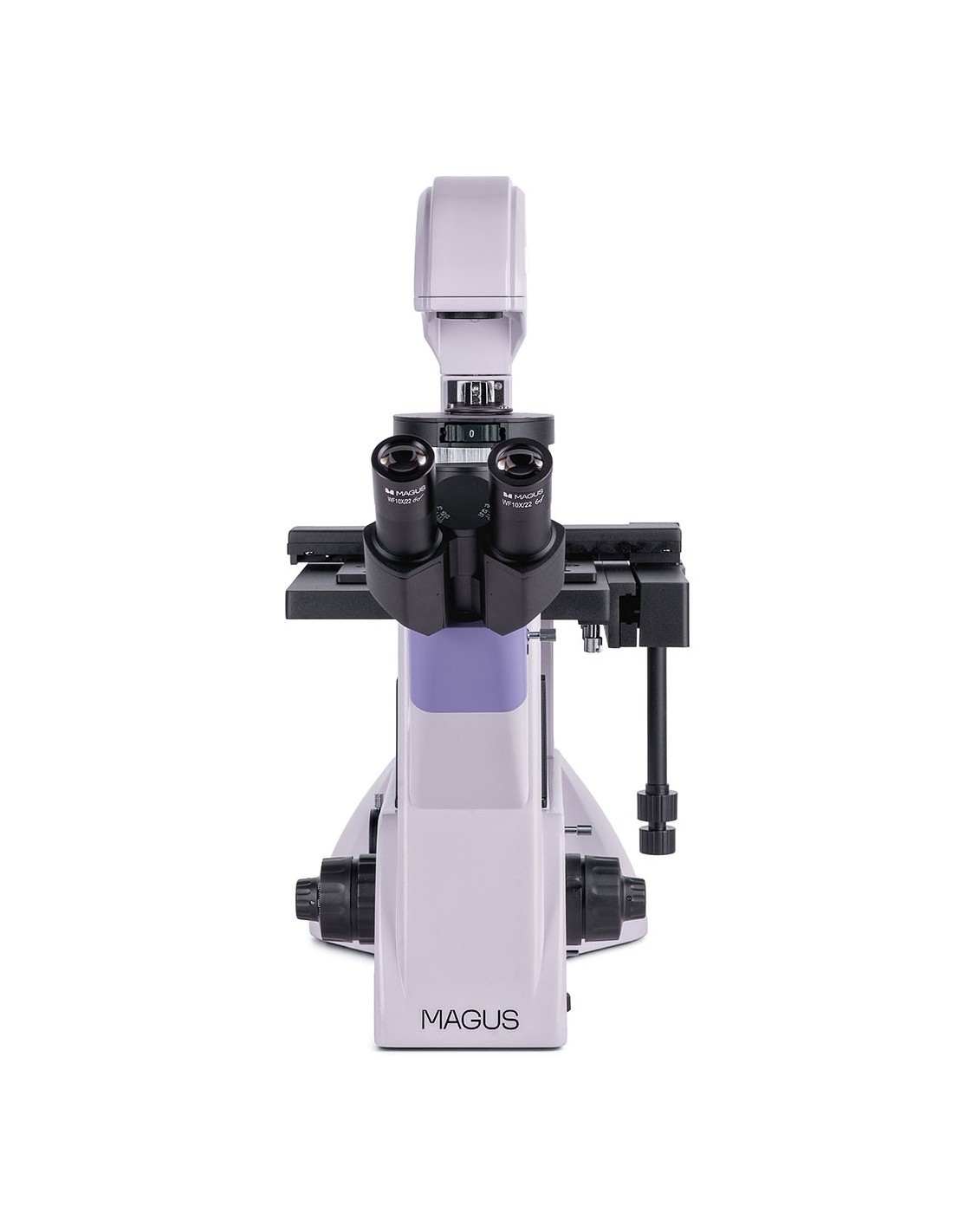

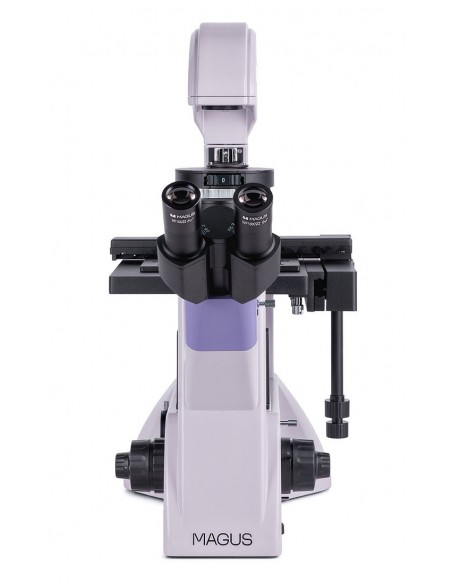

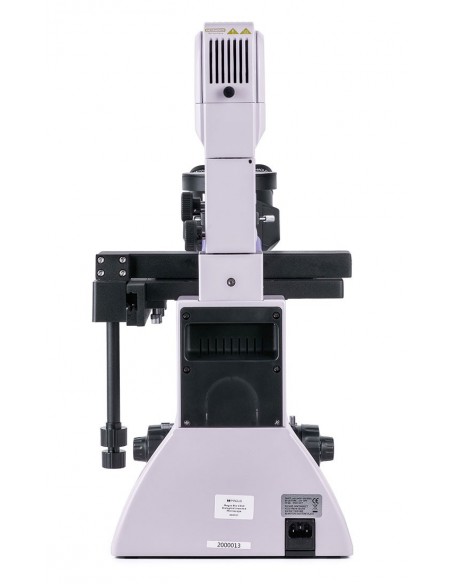

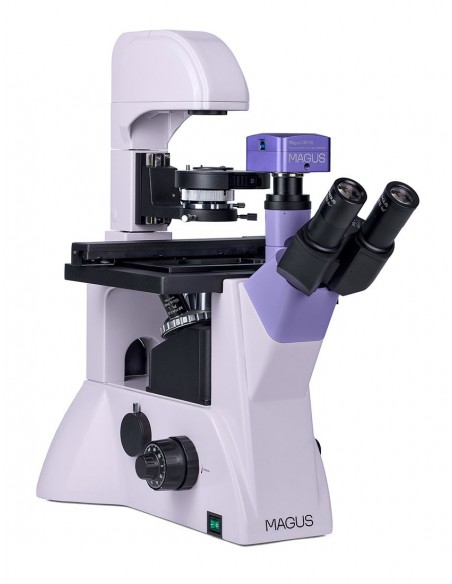

Le MAGUS Bio V350 est un microscope biologique inversé utilisé pour l'étude d'échantillons avec et sans colorant ajouté, contenus dans la verrerie de laboratoire : boîtes de Pétri, éprouvettes, creusets, etc. La hauteur de la verrerie peut commencer à partir de 55 mm et, en inclinant le support de l'illuminateur, atteindre 165 mm. Le fond de la verrerie compatible avec l’observation peut avoir une épaisseur allant jusqu’à 1,2 mm. Ce microscope, qui utilise des techniques de microscopie en lumière transmise à contraste de phase et en champ clair, dispose d'un tube trinoculaire et d'un port de caméra latéral pour installer respectivement un moniteur et un appareil photo numérique. Ce modèle convient aux travaux de routine dans les laboratoires professionnels et de recherche, ainsi qu'à l'enseignement.
Appareil photo numérique
Tube optique vidéo avec capteur numérique SONY Exmor 8,3 MP. Le capteur utilise la technologie de rétroéclairage pour améliorer la sensibilité à la lumière et produire des images lumineuses et nettes même dans des conditions de faible luminosité. La caméra est utilisée pour l'observation par la technique de microscopie en fond clair et sombre sur des objectifs de grossissement 4x, 10x et 20x. Il peut également être utilisé pour les microscopes stéréoscopiques. Pour se connecter à un ordinateur et afficher des images sur l'écran, un port USB 3.0 avec une vitesse de transfert de données élevée (5 Gbps) est utilisé.
La caméra MAGUS CDF30 s'installe sur le tube trinoculaire ou le tube optique d'un microscope. Le champ de vision maximal peut être obtenu sans défauts optiques en utilisant un adaptateur avec un grossissement de 0,65x à 0,9x. En plus de l'adaptateur, vous aurez besoin d'un adaptateur du même diamètre que le tube pour installer la caméra sur le tube optique.
L'image s'affiche sur l'écran de l'ordinateur avec une résolution maximale de 3840x2160 px. La fréquence d'images est de 45 ips. À une résolution inférieure (1920x1080 px), la fréquence d'images augmente jusqu'à 70 ips. Les transitions entre les images sont presque imperceptibles, sans délai, ce qui rend l'appareil photo adapté à l'étude et à la présentation d'objets en mouvement. Les photos et vidéos sont enregistrées et sauvegardées dans différents formats.
Optique

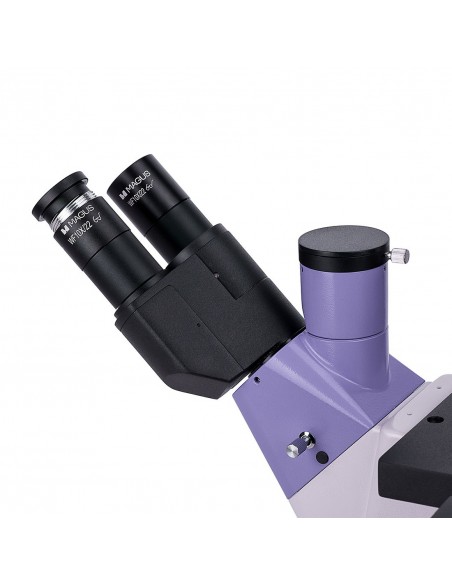

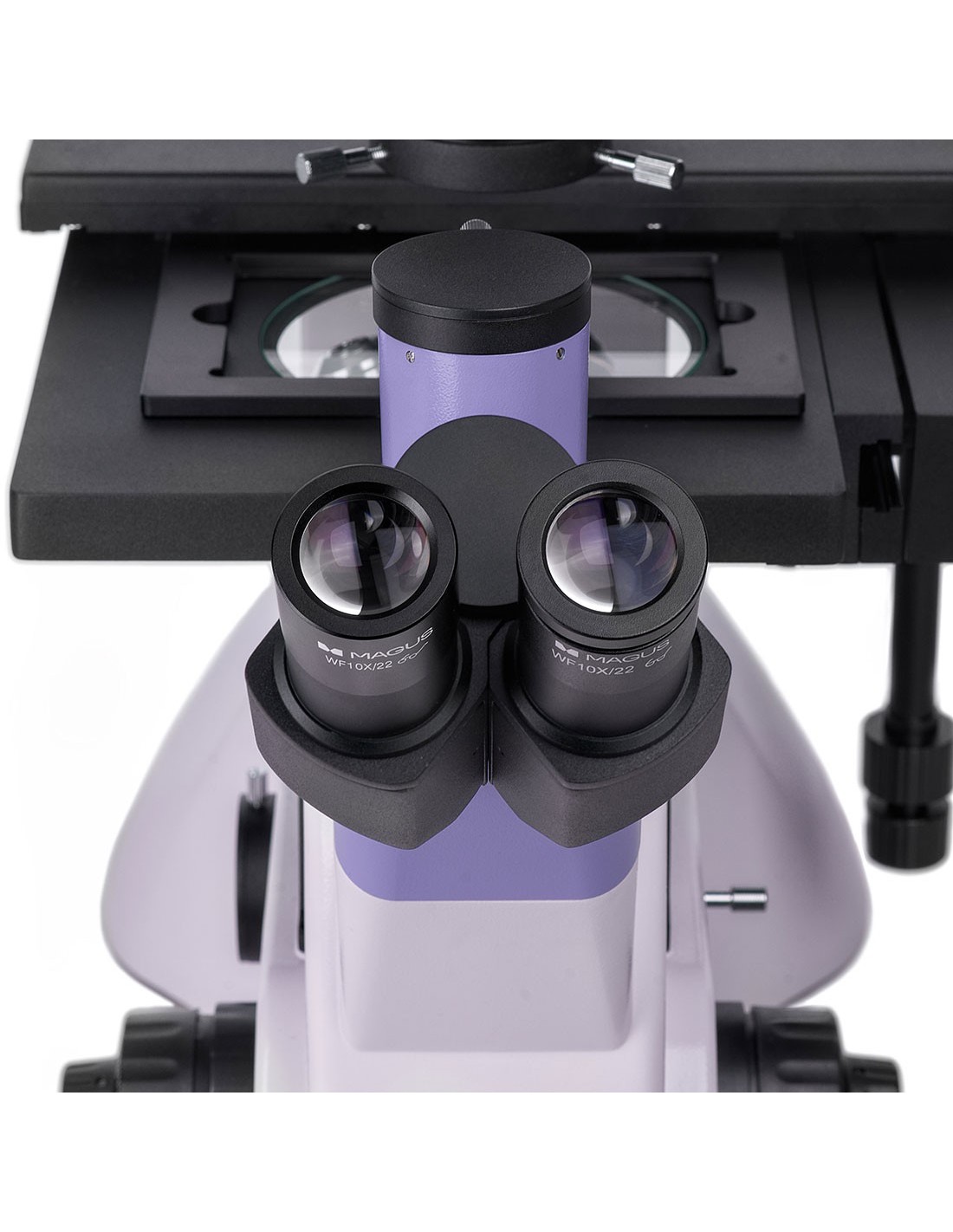

Lors de l'assemblage du microscope, il est possible de sélectionner la position de la tête trinoculaire : il peut être tourné à 180° pour régler la hauteur de la pupille de sortie. Utilisez le tube vertical pour loger le moniteur et le port latéral du cadre du microscope pour installer un appareil photo numérique. Le séparateur de faisceau inséré dans le support divise le faisceau optique avec un rapport de 100/0 ou 0/100 tandis que le séparateur de faisceau dans le tube trinoculaire a un rapport de 50/50 (lorsqu'il est ouvert) ou 100/0 (lorsqu'il est fermé).
Quatre objectifs planachromatiques infinis sont inclus dans le package, dont l'un est conçu pour la microscopie à contraste de phase. Une fois les quatre objectifs installés, il y a une fente libre sur le porte-objectif pour ajouter un objectif supplémentaire.
Éclairage
Le condensateur pour le contraste de phase vous permet passer facilement et pratiquement d’une technique de microscopie à une autre. Il dispose de quatre positions de travail : avec ouverture libre pour les observations en champ clair, ouvertures 10x, 20x et 40x pour le contraste de phase avec un objectif de grossissement approprié.
La source de lumière pour les observations en lumière transmise est une lampe halogène de 30 W. qui émet de la lumière avec une température de couleur conçue pour un plus grand confort visuel. La luminosité est réglable et la lampe est alimentée via l'électricité AC. Le système d'éclairage permet de configurer l'éclairage Köhler pour améliorer la qualité de l'image.
Mécanisme de scène et de mise au point
Dans la boîte, quatre supports de plaque sont inclus. Les supports peuvent être déplacés le long des axes X et Y via un insert de translation, tandis que la scène reste stationnaire. Les boîtiers sont conçus pour accueillir des verreries de différentes tailles.
Le mécanisme de mise au point est réglable en douceur. Le mécanisme de mise au point grossière est équipé d'un bouton de fixation et la tension de la vis grossière peut être réglée. Valeur de l'échelle de mise au point fine : 2 μm. Les boutons sont positionnés à la base du microscope et vous permettent de garder vos mains dans une position plus détendue pendant le travail.
Accessoires
Des accessoires supplémentaires sont disponibles pour maximiser le potentiel du microscope : oculaires, objectifs à contraste de phase, appareils photo numériques et lames d'étalonnage.
Principales caractéristiques du microscope :
- Pour observer des échantillons sur de la verrerie de laboratoire jusqu'à 55 mm de hauteur et avec une épaisseur de fond jusqu'à 1,2 mm
- En inclinant le support d'éclairage, il est possible d'utiliser de la verrerie d'une hauteur allant jusqu'à 165 mm
- Techniques de champ clair et de contraste de phase ; condenseur pour contraste de phase avec diaphragme de champ
- Plaque avec 4 supports de plaques de différentes tailles ; insert mécanique pour déplacer l'échantillon dans le plan horizontal
- Le microscope a une tête rotative à 180°
- Deux options pour installer le moniteur et la caméra : le tube vertical et un port sur le microscope cadre
- Source lumineuse pour les observations en lumière transmise : lampe halogène 30 W alimentée par alimentation secteur
- Une large gamme d'accessoires en option
Caractéristiques principales de l'appareil photo :
- Capteur CMOS SONY Exmor rétro-éclairé en couleur, haute sensibilité à la lumière
- Fonctionnement en champ sombre et clair via des objectifs 4x, 10x et 20x
- Connexion à l'ordinateur via une interface USB 3.0 avec un taux de transfert de données de 5 Gbps
- Image reproduite sur un moniteur de résolution 4K Ultra Haute 3840x2160 px (45 ips) ou Full HD 1920x1080 px (70 ips)
- Le pilote et le logiciel de traitement d'image sont inclus
- Installation sur le tube trinoculaire ou le tube optique d'un microscope

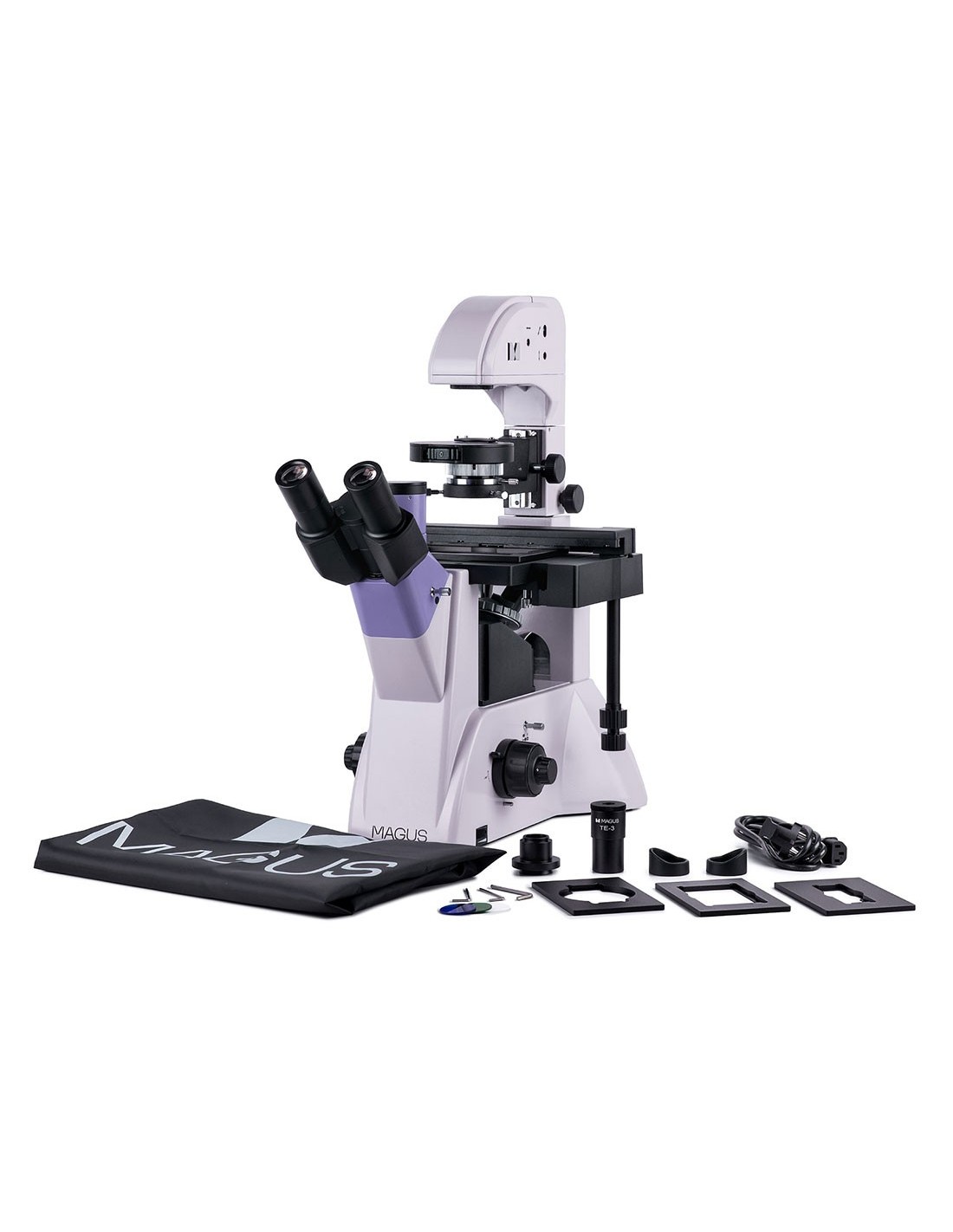

Le le paquet contient :

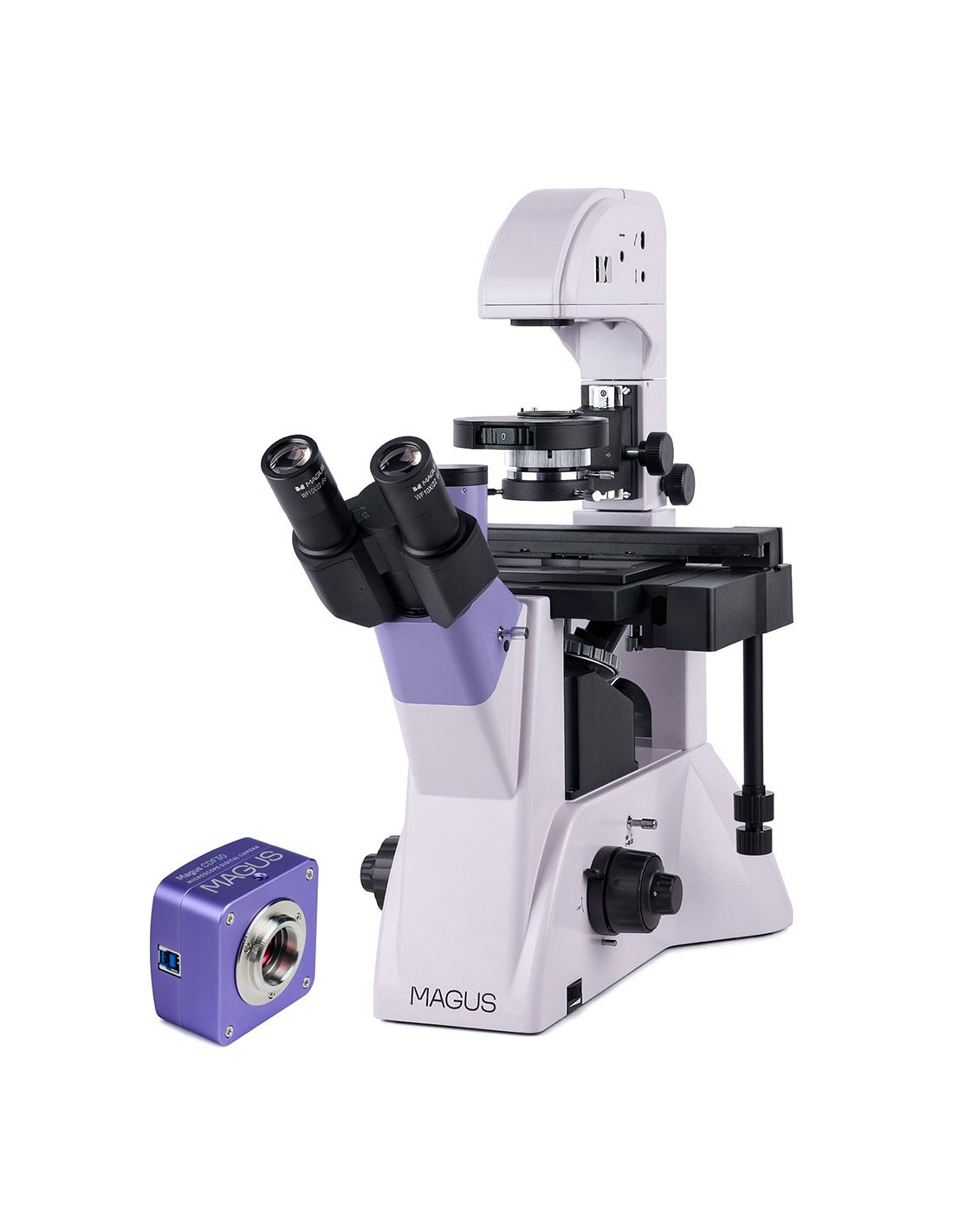

- Appareil photo numérique MAGUS CDF30 (appareil photo numérique, câble USB, CD d'installation avec pilotes et logiciels, manuel d'utilisation et certificat de garantie)
- Support avec alimentation intégrée, source de lumière transmise, mécanisme de mise au point, platine, support de condenseur, porte-objectif rotatif et tube trinoculaire
- Condenseur à contraste de phase
- Tête trinoculaire
- Plan infini Objectif achromatique : PHP2 10x/0,25 contraste de phase WD 4,27 mm
- Objectif plan achromatique à l'infini : PL 10x/0,25 WD 4,27 mm
- Objectif plan achromatique à l'infini : PL 20x/0,40 WD 8,0 mm
- Objectif plan achromatique à l'infini : infini : PL 40x/0,60 WD 3,5 mm
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Œilleton (2 pcs.)
- Œilleton (2 pcs.)
- li>
- Télescope de centrage
- Plaque de scène ronde
- Traducteur mécanique pour échantillons mobiles
- Support de plaque (4 pcs.) li>
- Adaptateur à monture C
- Filtre de couleur
- Câble d'alimentation secteur AC
- Cache anti-poussière
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif achromatique plan infini : PL 4x/0.10 WD 21 mm
- Objectif achromatique plan infini : PHP2 20x/0,40 contraste de phase WD 8,0 mm
- Objectif achromatique plan infini : PHP2 40x/0,60 contraste de phase WD 3,5 mm
- Diapositive d'étalonnage
- Diapositive d'étalonnage
- Diapositive d'étalonnage
- li>
- Moniteur LCD
| Marque | MAGUS |
| Garantie | 5 лет |
| EAN | 5905555018126 |
| Taille du colis (LxPxH) | 49x34x73 cm |
| Poids d'expédition | 20,1 kg |
| Délimiteur | Microscope biologique inversé MAGUS Bio V350 |
| === Délimiteur === | Spécifications du microscope |
| Type | biologique, léger/optique , numérique |
| Testé | trinoculaire |
| Tube standard | Siedentopf, Rotatif à 180° |
| Angle d'inclinaison de la tête |
| Grossissement, x | 100–400 dans la configuration de base (*en option : 40–500/600/800/1000) |
| Plage de grossissement | 200x jusqu'à 800x |
| Diamètre du tube de l'oculaire, mm |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x /14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs planachromatiques infinis | : PL 10x/0,25 ; PL20x/0,40 ; PL40x/0,60 ; Phase PHP2 10x/0,25 ; distance parfocale : 45 mm (*en option : PL 4x/0,10 ; PHP2 20x/0,40 phase ; PHP2 40x/0,60 phase) |
| Nosepiece nosepiece |
| Nez | pour 5 objectifs |
| Distance de travail, mm | 4,27 (10x) ; 8,0 (20х); 3,5 (40x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étage, mm< /td> | 227x208 |
| Amplitude de mouvement de la scène, mm | 77/114 |
| Caractéristiques de la table | fixe, avec plateau en verre Ø118 mm et curseur mécanique ; support de plaque : 86x129,5, Ø90 mm ; 34x77,5 mm, Ø68,5 mm ; 57x82 mm, Ø60 mm ; 29x77,5 mm, Ø35 mm |
| Condenseur | NA0.6, distance de travail : 55 mm ; tourelle pour contraste de phase |
| Diaphragme | diaphragme à ouverture réglable, diaphragme de champ avec iris réglable |
| Coaxial, mise au point grossière (avec bouton de réglage de la tension de la vis micrométrique et bouton de fixation) et mise au point fine (vis micrométrique de 0,002 mm) |
| Éclairage | halogène |
| Réglage de la luminosité | oui |
| Type de source lumineuse | 12 V /30 W |
| Plage de température de fonctionnement, °C |
| td > | 5 — 35 |
| Caractéristiques spéciales | Condensateur de contraste de phase (tourelle) avec boîtier disponible et plaques annulaires de contraste de phase pour 10x, 20x et 40x objectifs; microscope de centrage auxiliaire |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Application | laboratoire/médical |
| Position d'éclairage < /td> | inférieur |
| Méthode de recherche | champ clair, microscope à contraste de phase |
| Ensemble avec trousse/étui/sac | cache anti-poussière |
| === Délimiteur === | Appareil photo numérique |
| Capteur | SONY Exmor CMOS |
| Couleur/monochrome | couleur |
| Mégapixels | 8,3 |
| Résolution maximale, px | 3840x2160 |
| Taille du capteur | 1/1,2'' (11,14x6,26 mm) |
| Taille des pixels, µm< /td> | 2,9x2,9 |
| Sensibilité à la lumière | 5970 mV/lux/s< /td> |
| Rapport signal sur bruit | 0,13 mV avec 1/30 s |
| Temps d'exposition | 0,02 ms – 15 s |
| Enregistrement vidéo | oui |
| oui< /td> |
| Frame rate, fps@resolution | 45@3840x2160, 70@1920x1080 |
| Emplacement d'installation< /td> | Tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg, *.bmp, *.png, * .tif |
| Format vidéo | enregistrement : *.wmv, *.avi, * .h264 (Windows 8 et versions ultérieures), *h265 (Windows 10 et versions ultérieures) |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (obturateur à rideau électronique) |
| Balance des blancs |
| Balance des blancs |
| td> | manuel, automatique |
| Contrôle de l'exposition | manuel, automatique |
| Logiciel< /td> | MAGUS View |
| Sortie | USB 3.0, 5 Gb/s td> |
| Exigences du système | Windows 8/10/11 (32 bits et 64 bits), Mac OS USB 3.0, CD-ROM, 17" ou plus |
| Type de montage | Montage C |
| aluminium robuste |
| Alimentation de la caméra | CC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
