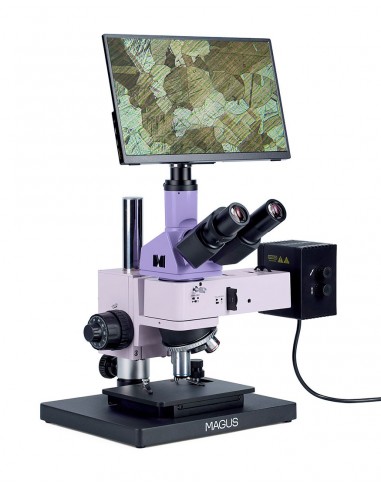

Le microscope métallographique à lumière réfléchie LCD MAGUS Metal D630 est utilisé pour examiner la microstructure d'objets opaques de toutes hauteurs et tailles. Les objets examinés sont des métaux, des alliages, des semi-conducteurs et des revêtements de peinture. Les techniques de microscopie disponibles sont le champ clair et la lumière polarisée. L'un des avantages du microscope est sa taille compacte, ce qui le rend idéal pour les laboratoires disposant d'un espace de travail et de stockage limité. Le microscope MAGUS Metal 630 est le choix idéal pour les entreprises de divers secteurs, les centres de recherche et les départements universitaires.
Appareil photo numérique
L'appareil photo numérique MAGUS CHD20 est équipé d'un capteur de 2 MP et produit des images Full HD réalistes à une résolution de 1920x1080 px. La caméra a une sensibilité lumineuse élevée, adaptée aux observations avec une lumière fluorescente. L'utilisation de filtres mosaïque de couleurs primaires R, V, B produit des images nettes et à faible courant d'obscurité.
La caméra utilise une interface HDMI pour se connecter directement à un moniteur de télévision ou à un projecteur. De cette manière, la caméra fonctionne de manière autonome sans PC. L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. Une interface USB 2.0 supplémentaire est disponible pour connecter la caméra à un PC.
La vidéo est enregistrée à 60 ips ou 50 ips selon l'interface de sortie vidéo.
La caméra combine une vitesse FPS élevée et une bande passante HDMI élevée, Ainsi, les vidéos sont brillantes sans bégaiement ni saut entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur

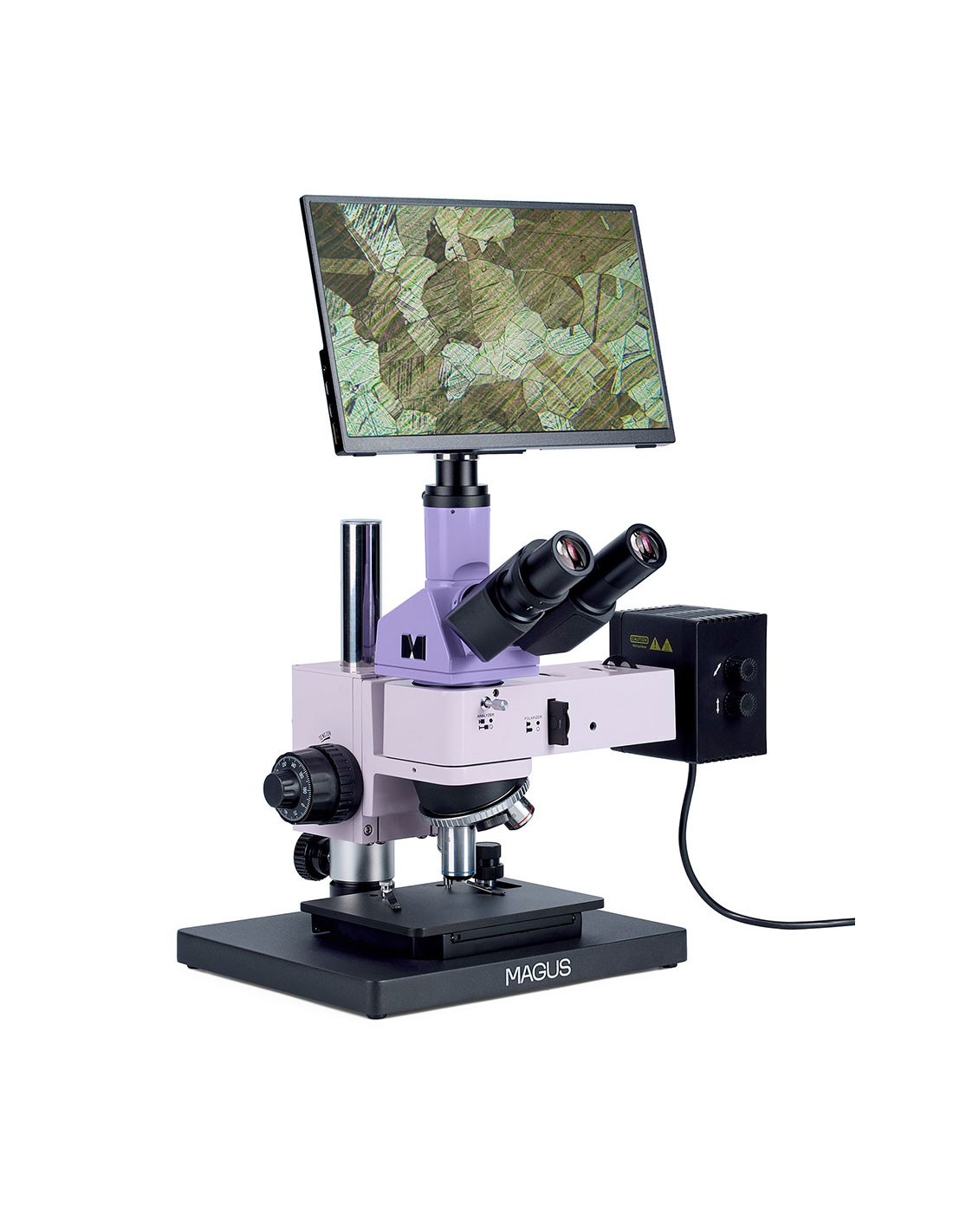

MAGUS MCD Les moniteurs fonctionnent en combinaison avec les caméras MAGUS CHD pour former un système d'imagerie complet pour les microscopes MAGUS.
La connexion à la caméra se fait via son interface HDMI. Le moniteur affiche les images en temps réel. Son écran LCD IPS présente un grand angle de vision, une luminosité élevée et un bon contraste. Lorsque vous regardez l'écran, même sous un grand angle, l'image n'est pas déformée. La taille de l'écran est de 13,3''.
Le moniteur peut être installé sur une surface horizontale à l'aide d'un support pliable ou monté directement sur une caméra ou un trépied.
Optique
Optique
strong>
L'optique du microscope est corrigée à l'infini. Le tube trinoculaire destiné au montage de la caméra est positionné verticalement. Vous pouvez diriger le faisceau lumineux sur l'oculaire ou dans le tube trinoculaire. La caméra n'est pas incluse dans la configuration de base. Le microscope vous permet de travailler confortablement pendant de nombreuses heures grâce à l'inclinaison de 30° de la tête binoculaire. L'oculaire gauche est doté d'un outil de correction dioptrique pour ajuster l'optique en fonction de la vision de l'utilisateur.

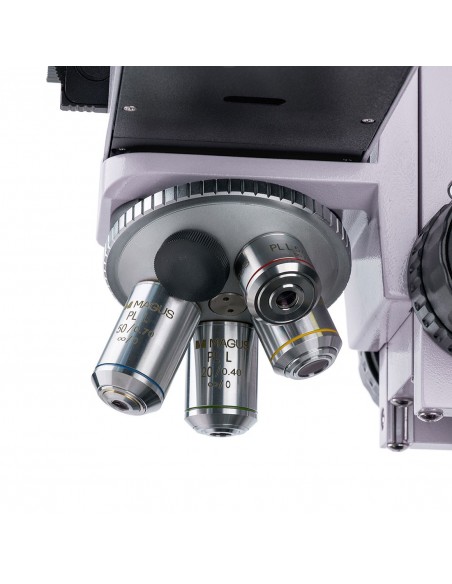

L'embout nasal comporte 5 fentes. Le kit comprend 4 objectifs plan achromatiques. Une fois installé, il y a un emplacement libre pour installer un objectif en option. Les objectifs avec une longue distance de travail sont conçus pour la microscopie en fond clair.
Éclairage
Le microscope utilise uniquement un éclairage par lumière réfléchie. Le système d'éclairage est composé d'un dispositif de polarisation, d'un diaphragme d'ouverture et d'un diaphragme de champ. Source lumineuse : lampe halogène 30W. La lumière émise n'est pas éblouissante et ne fatigue pas les yeux. L'iris et la source lumineuse peuvent être centrés. Vous pouvez également régler l'éclairage Köhler. Le kit comprend des filtres colorés.

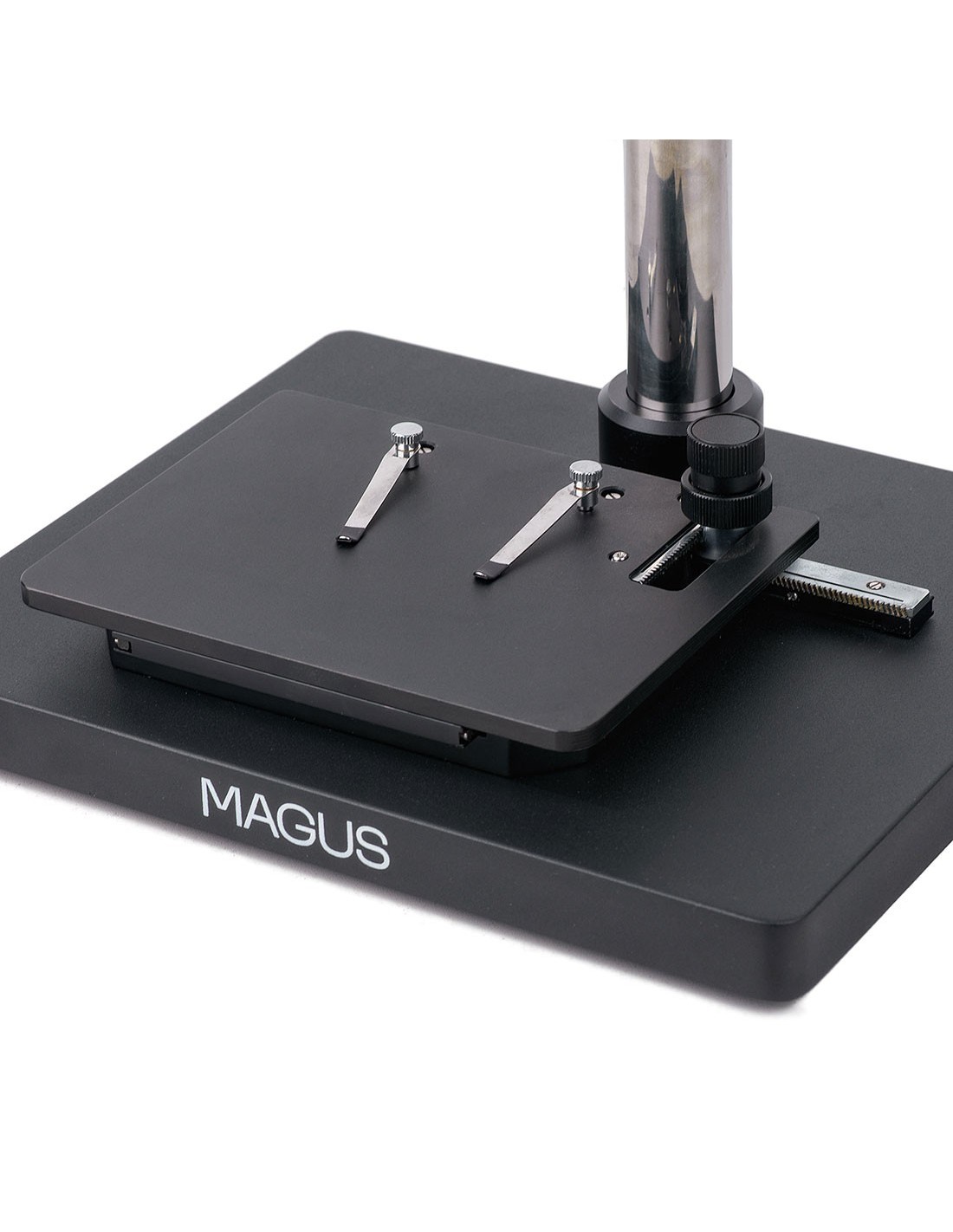

Plaque et mécanisme de mise au point

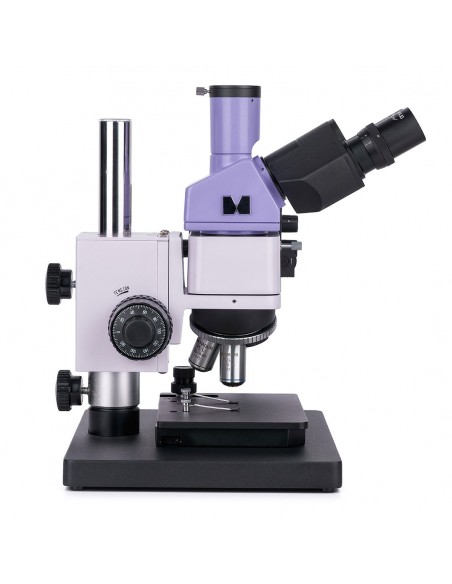

Le support et le mécanisme de mise au point de conception innovante présentent deux avantages : des dimensions compactes et la possibilité d'observer des échantillons. de n'importe quelle hauteur. Le microscope peut être facilement placé sur le sol d'un laboratoire d'une hauteur maximale de 40 cm. Les petits échantillons peuvent être examinés à l’aide d’une platine à deux axes. La mise au point est réglée via des boutons coaxiaux de mise au point grossière et fine, situés de chaque côté du support. Les mécanismes fonctionnent avec précision et douceur. Vous pouvez également régler le réglage de tension grossière.
Accessoires
Vous pouvez mettre à niveau votre microscope avec des accessoires en option, tels que des objectifs avec une pièce longue distance, des oculaires. , appareil photo numérique et lames d'étalonnage.
Principales caractéristiques du microscope :
- Spécimens de toute hauteur et taille
- Tête trinoculaire avec tube trinoculaire pour le montage d'un appareil photo numérique et séparateur de faisceau 100:0 et 0:100
- Lampe halogène de 30 W avec lumière chaude pour travailler en lumière réfléchie avec technique de microscopie à fond clair et de polarisation
- Filtres de couleur, possibilité de réglage de l'éclairage Köhler, de la source lumineuse et des diagrammes d'ouverture et de champ centrables
- Support compact pour monter le microscope sur un meuble
- De nombreux accessoires supplémentaires
Principales caractéristiques de la caméra :
- La caméra Elle fonctionne de manière autonome sans connexion PC via l'interface HDMI. Il est possible de se connecter à un PC via l'interface USB 2.0
- La caméra a une résolution de 1920x1080 pixels, le choix idéal pour visualiser des images sur un moniteur Full HD
- 60 ips ou 50 fps basés sur l'interface de sortie vidéo pour observer des objets en mouvement, enregistrer des vidéos et des mouvements d'échantillons sans décalage ni saccade.
- Le capteur CMOS SONY Starvis rétro-éclairé en couleur offre des images avec un faible bruit et une sensibilité lumineuse élevée, même dans des conditions de faible luminosité. conditions. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées.
- Logiciel d'enregistrement et d'édition de photos et de vidéos, fonctions d'affichage externe, mesures linéaires et angulaires

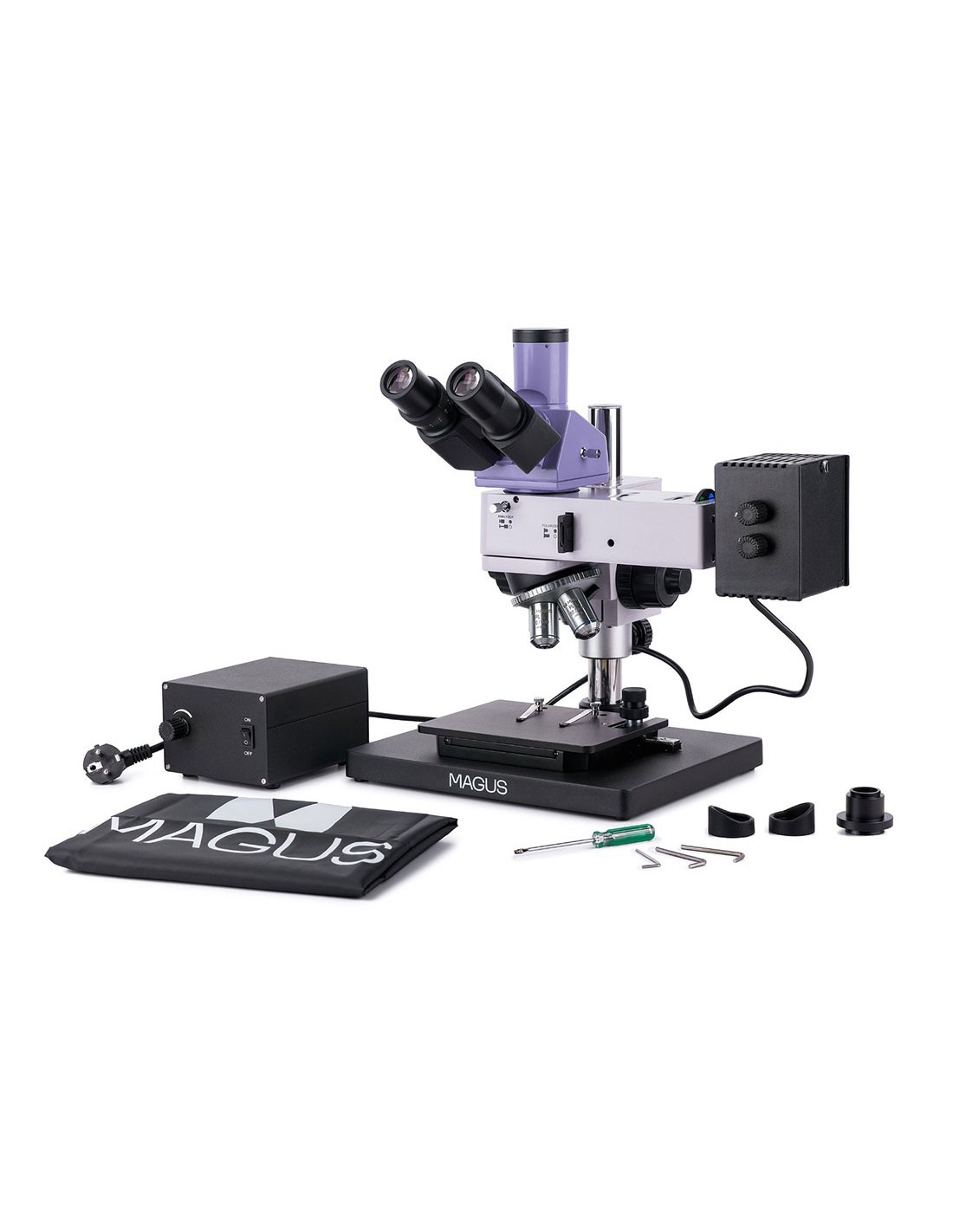

Le paquet contient :
- Appareil photo numérique MAGUS CHD20 (appareil photo numérique, câble HDMI (1,5 m), câble USB 2.0 (2 m), souris avec USB, carte mémoire SD de 32 Go , adaptateur secteur 12 V/1 A (Euro), CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Moniteur LCD MAGUS MCD20
- Moniteur LCD MAGUS MCD20 li>
- Support avec mécanisme de mise au point, platine et embout nasal
- Illuminateur pour observations en lumière réfléchie avec boîtier d'ampoule
- Tête trinoculaire
- Plan infini achromatique objectif : PL L5x/0,12 WD 26,1 mm
- Objectif achromatique plan infini : PL L10х/0,25 WD 20,2 mm
- Objectif plan achromatique à l'infini : PL L20х/0,40 WD 8,80 mm
- Objectif plan achromatique à l'infini : PL L50х/0,70 WD 3,68 mm
- Oculaire 10x/ 22 mm avec dégagement oculaire long (2 pcs.)
- 1x monture C adaptateur
- Clé Allen
- Base avec entrée d'alimentation
- Cordon d'alimentation
- Cordon d'alimentation de l'illuminateur à lumière réfléchie
- Poussière couvercle
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.) )
- Objectif achromatique plan Infinity : PL L40х/0,60 WD 3,98 mm
- Infinity Objectif achromatique plan : PL L60x/0,70 WD 2,08 mm
- Objectif achromatique plan infini : PL L80x/0,80 WD 1,25 mm
- Objectif achromatique plan infini : PL L100x/0,85 (sec) WD 0,40 mm
- Verre de calibrage
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018348 |
| Taille du colis (LxPxH) | 39x37x73 cm |
| Poids d'expédition | 22,25 kg |
| Délimiteur | Microscope métallographique MAGUS Metal 630 |
| Type | léger/optique, numérique, métallographique |
| Tête | trinoculaire |
| Tube vertical | Siedentopf |
| Angle d'inclinaison de la tête | 30° |
| Grossissement, x | Base de 50 à 500 ( *facultatif : 50–1000/1250/1500/2000/2500) |
| Plage de grossissement | 200x à 800x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (* en option : 10x/22 mm avec échelle, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Infini planachromatique | objectifs : PL L5x/0.12, PL L10x/0.25, PL L20x/0, 40, PL L50x/0.70 ; distance parfocale 45 mm (*en option : PL L40x/0.60, PL L60x/0.70, PL L80x/0.80, PL L100x/0.85 (sec)) |
| Nosepiece nosepiece | pour 5 objectifs |
| Distance de travail, mm | 26,1 (5x) ; 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 185x140 |
| Amplitude de mouvement de la scène, mm | 35/30 |
| Caractéristiques de la scène | Plateforme mécanique à deux axes ; Dimensions de la base du microscope : 300x240 mm |
| Réglage dioptrique de l'oculaire, dioptries | ±5 (sur le canon gauche) |
| Mise au point | coaxiale, grossière (avec réglage de la tension de mise au point grossière) et fine mise au point (0,002 mm) |
| Halogène |
| Réglage de la luminosité |
| Réglage de la luminosité |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | 12 V/30 W |
| Filtres optiques | vert, bleu, jaune, dépoli< /td> |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Éléments supplémentaires |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Niveau difficile assemblage et installation | compliqué |
| Application | métallographique |
| Position d'éclairage | supérieur |
| Méthode de recherche | champ clair, lumière polarisée |
| Ensemble avec étui/étui/sac | cache anti-poussière |
| === Délimiteur === | Appareil photo numérique |
| Capteur | Sony Exmor/Starvis CMOS |
| Couleur/monochrome |
| Mégapixels | 2 |
| Résolution maximale, px |
| Taille du capteur | 1/2" (7,2x4,05 mm) |
| 3,75x3,75 |
| Connecteurs d'interface | USB 2.0, HDMI 1.4 |
| Carte mémoire | SD jusqu'à 32 Go |
| Possibilité de connecter des équipements supplémentaires | Souris avec USB, clé ( USB) |
| Sensibilité à la lumière | 1 175 mV à 1/30 s |
| Signal vers rapport de bruit | 0,15 mV à 1/30 s |
| Temps d'exposition | 0,04 ms – 1000 ms |
| Enregistrement vidéo | oui |
| Fréquence d'images, fps @résolution | 60@1920x1080 (HDMI ), 50@1920x1080 (USB) |
| Emplacement d'installation | tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg, *.tif |
| Format vidéo< /td> | *.h264/*.h265, *.mp4 |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| ERS (obturateur à rideau électronique) |
| Logiciel | HDMI : intégré ; USB : MAGUS View |
| Configuration système requise | Windows 8/10/11 (32 bits et 64 bits), Mac OS 2,8 GHz Intel Core 2 ou version ultérieure , minimum 4 Go de RAM, port USB 2.0, RJ45, CD-ROM, écran 19" ou plus |
| Type de montage | Pas C |
| Corps | Alliage d'aluminium CNC |
| Alimentation de la caméra | Adaptateur CC 12 V, 1 A |
| Spécifications de l'adaptateur secteur CC | Entrée : tension CA 100 - 240 V, 50/60 Hz, sortie : tension CC 12 V/1 A< /td> |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur == = | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 1920x1080 (Full HD) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| Nombre de couleurs affichées | 16,7 m td> |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran ( LxH), mm | 295x165 |
| Fréquence de la source optique, Hz | 60 |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Puissance Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation d'énergie, W | 12 (max.) |
