Microscope biologique inversé MAGUS Bio V350 - MAGUS

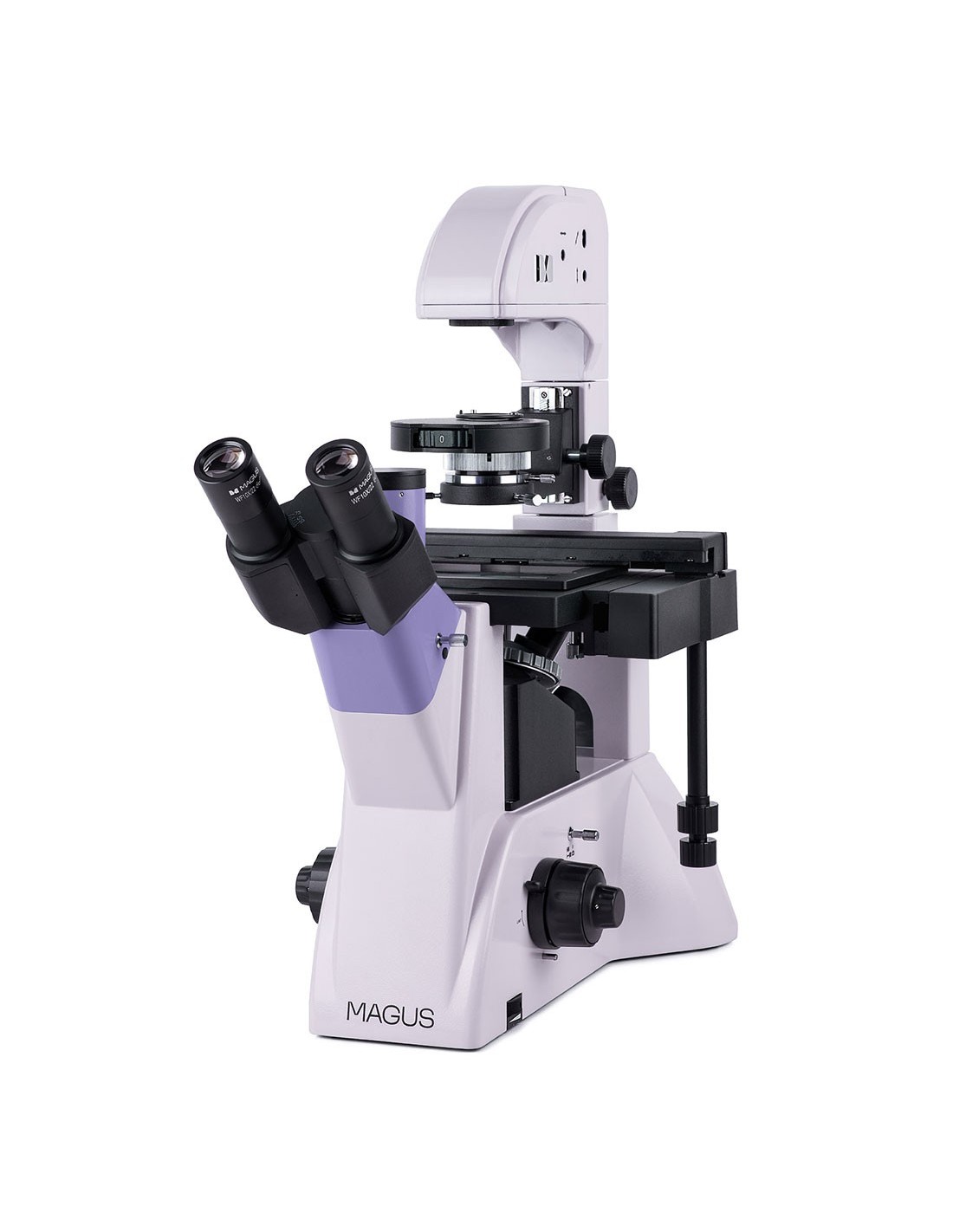

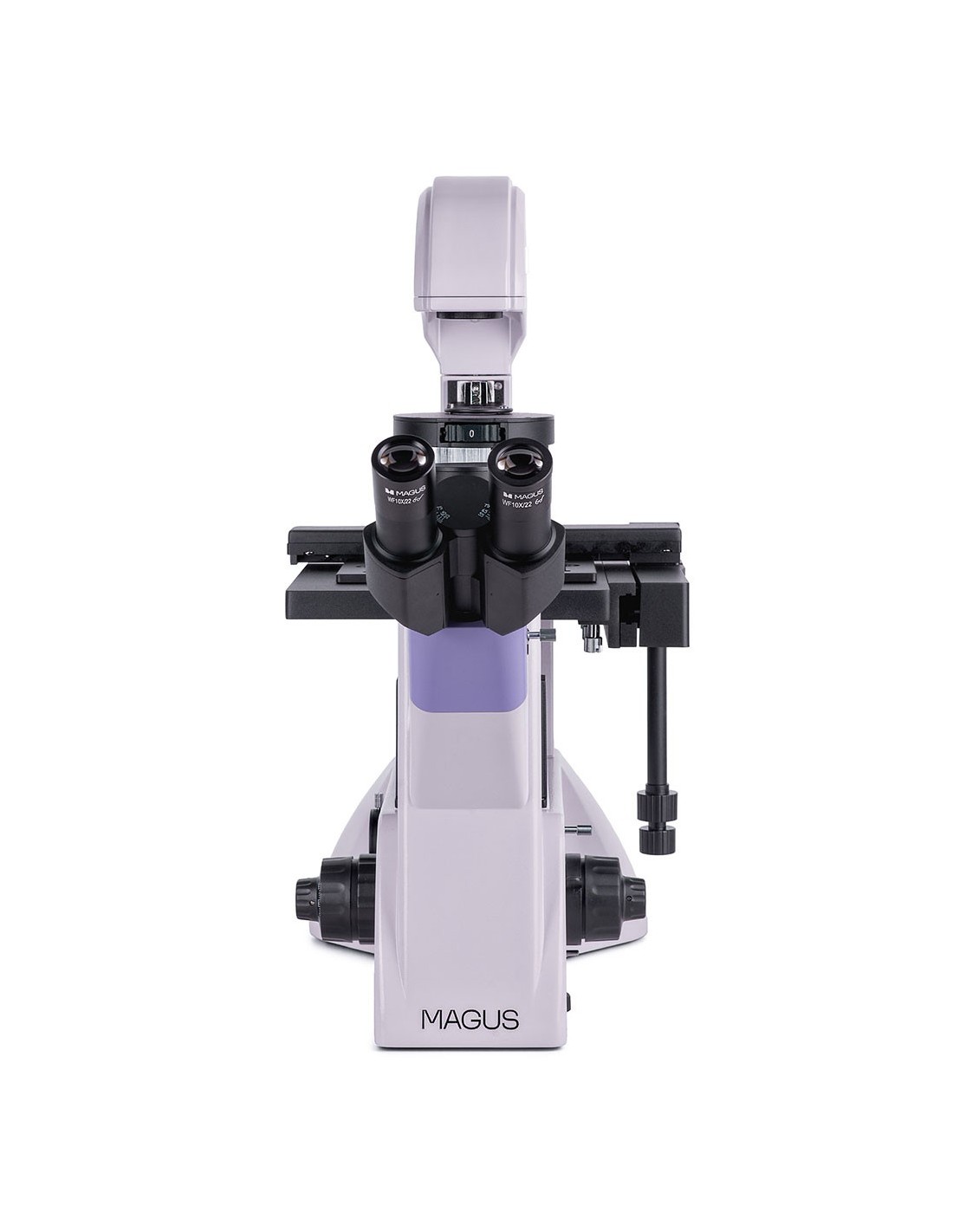

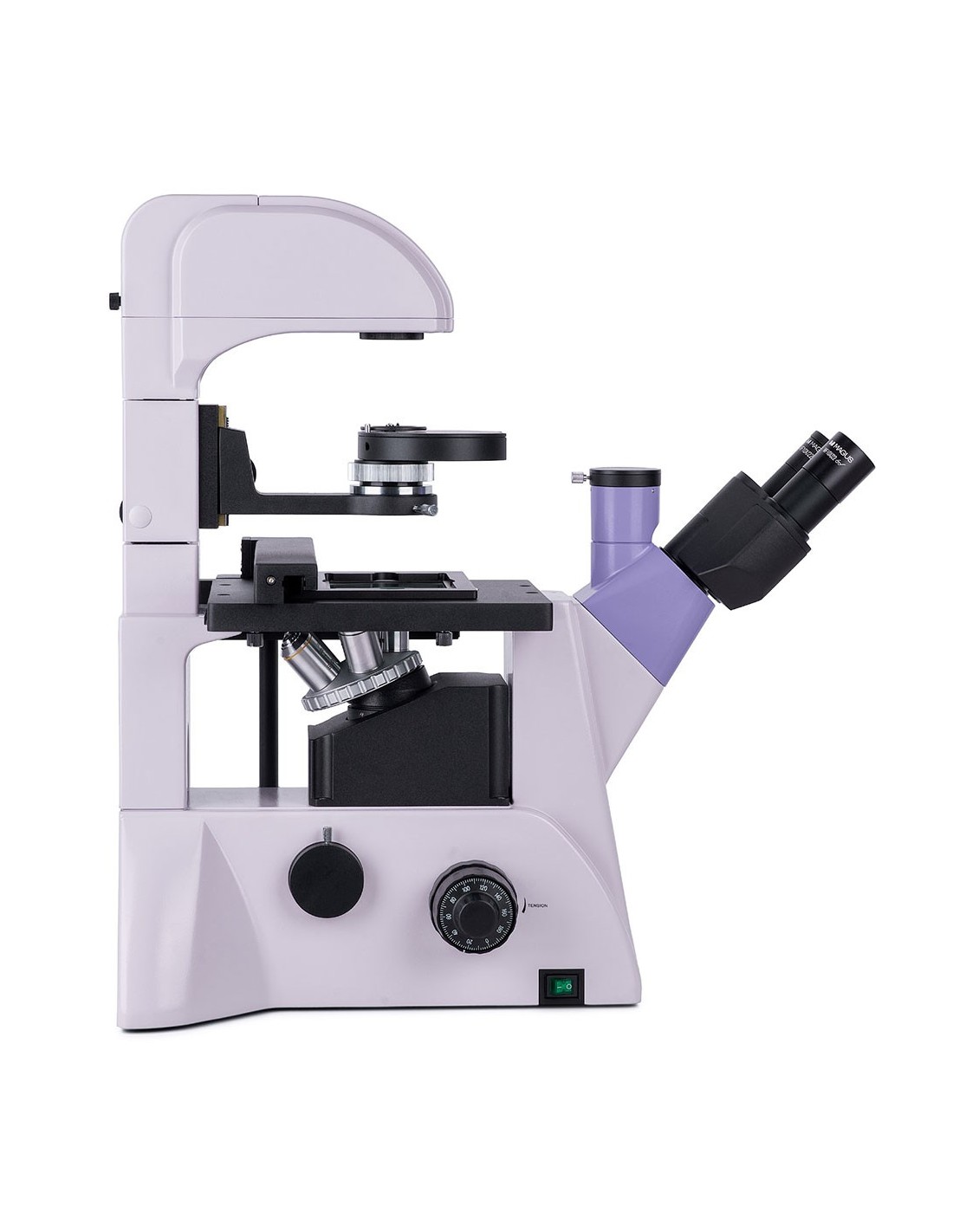

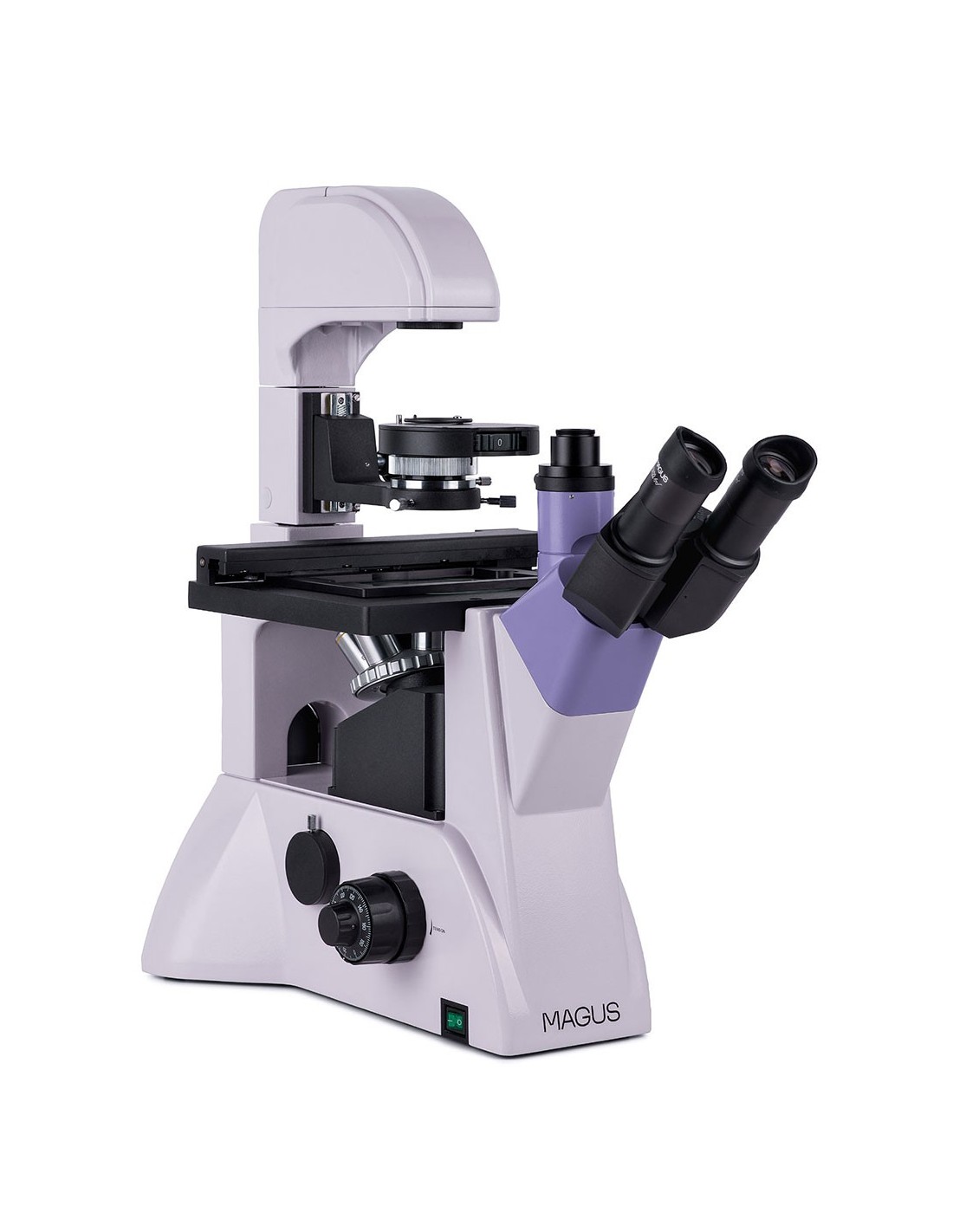

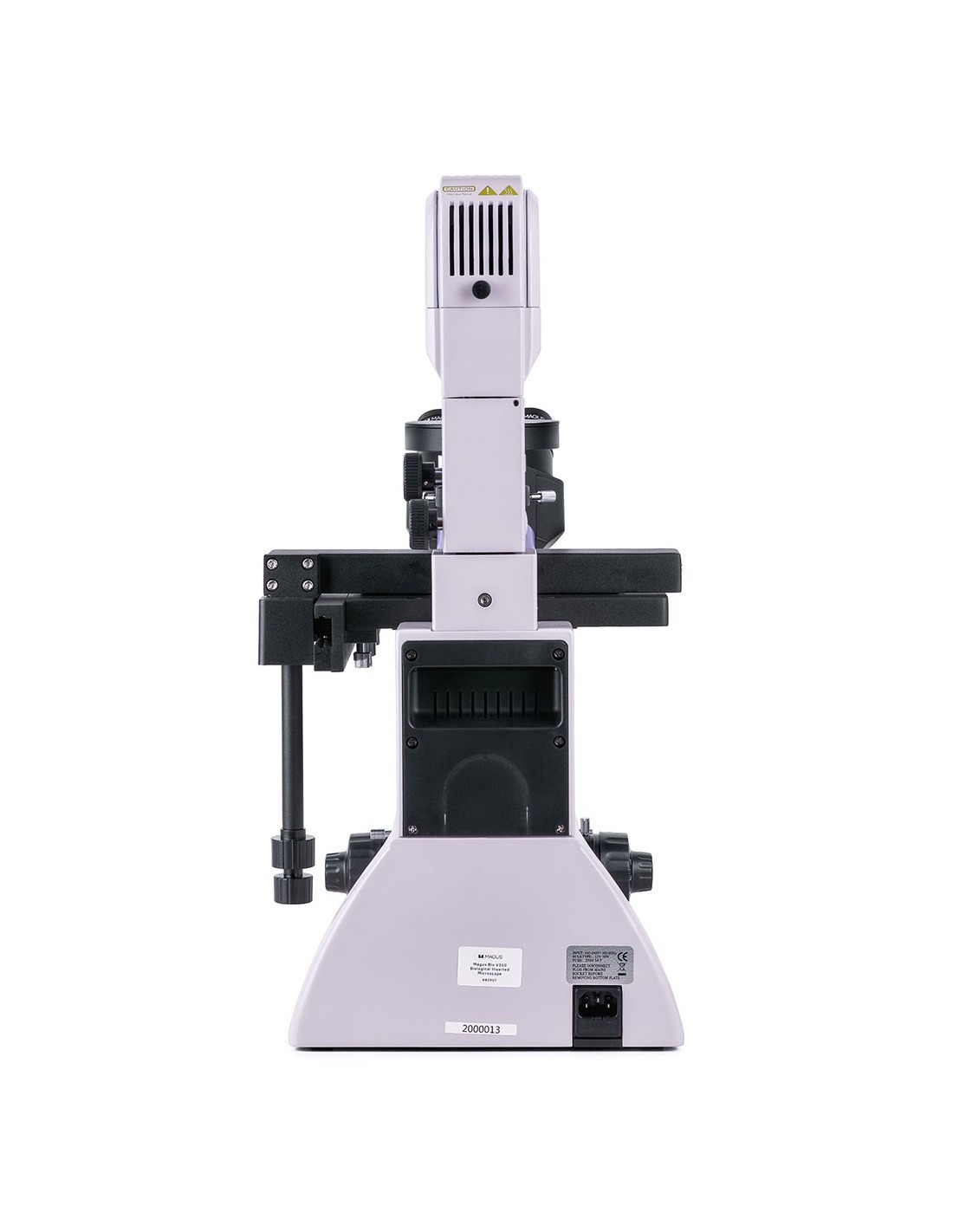

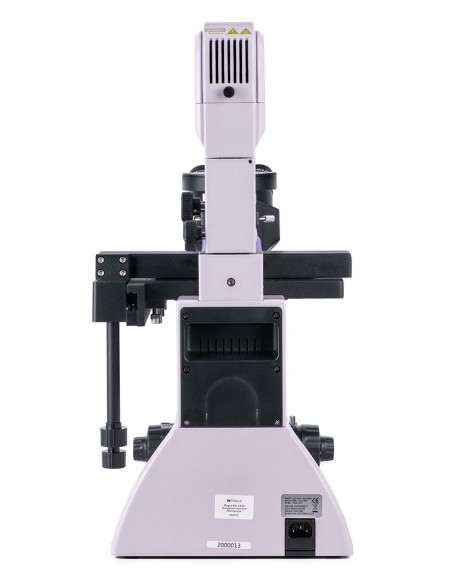

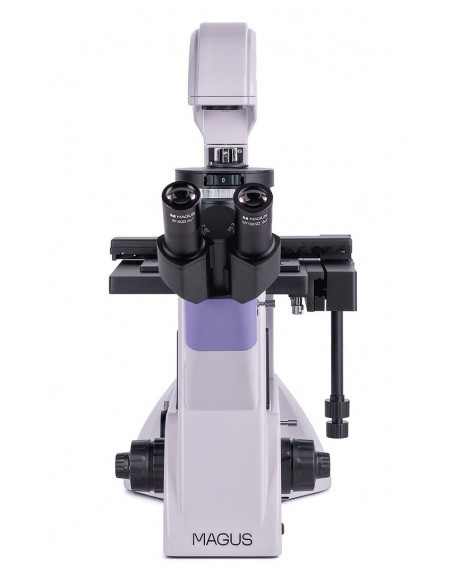

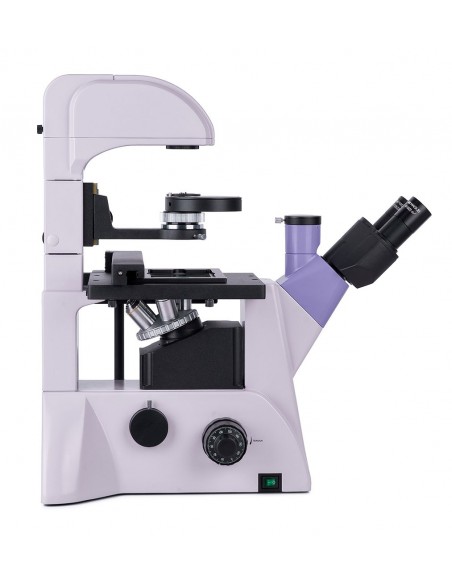

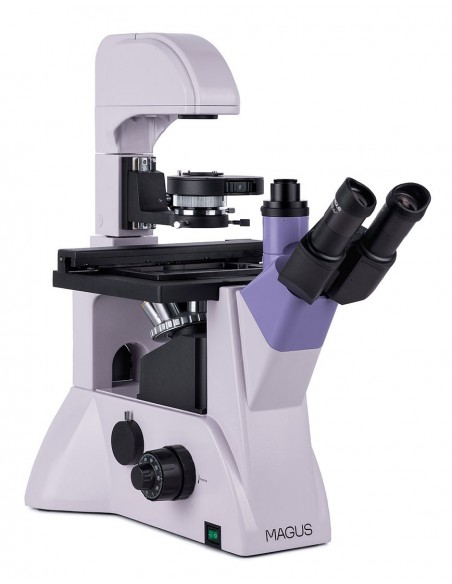

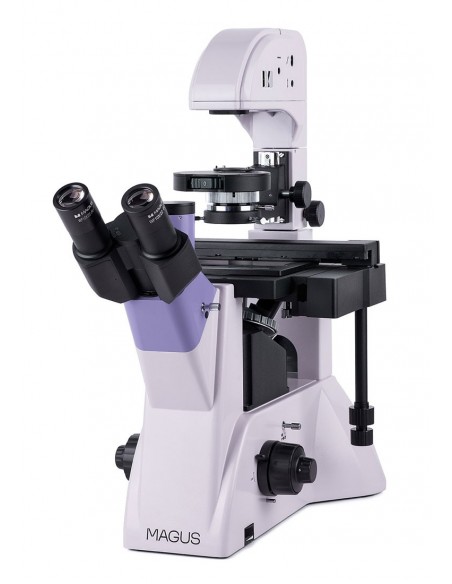

Le MAGUS Bio V350 est un microscope biologique inversé utilisé pour l'étude d'échantillons avec et sans colorant ajouté, contenus dans la verrerie de laboratoire : boîtes de Pétri, éprouvettes, creusets, etc. La hauteur de la verrerie peut commencer à partir de 55 mm et, en inclinant le support de l'illuminateur, atteindre 165 mm. Le fond de la verrerie compatible avec l’observation peut avoir une épaisseur allant jusqu’à 1,2 mm. Ce microscope, qui utilise des techniques de microscopie en lumière transmise à contraste de phase et en champ clair, dispose d'un tube trinoculaire et d'un port de caméra latéral pour installer respectivement un moniteur et un appareil photo numérique. Ce modèle convient au travail de routine dans les laboratoires professionnels et de recherche, ainsi qu'à l'enseignement.
Le MAGUS Bio V350 est un microscope biologique inversé utilisé pour l'étude d'échantillons avec et sans colorant ajouté, contenus dans la verrerie de laboratoire : boîtes de Pétri, éprouvettes, creusets, etc. La hauteur de la verrerie peut commencer à partir de 55 mm et, en inclinant le support de l'illuminateur, atteindre 165 mm. Le fond de la verrerie compatible avec l’observation peut avoir une épaisseur allant jusqu’à 1,2 mm. Ce microscope, qui utilise des techniques de microscopie en lumière transmise à contraste de phase et en champ clair, dispose d'un tube trinoculaire et d'un port de caméra latéral pour installer respectivement un moniteur et un appareil photo numérique. Ce modèle convient aux travaux de routine dans les laboratoires professionnels et de recherche, ainsi qu'à l'enseignement.
Optique

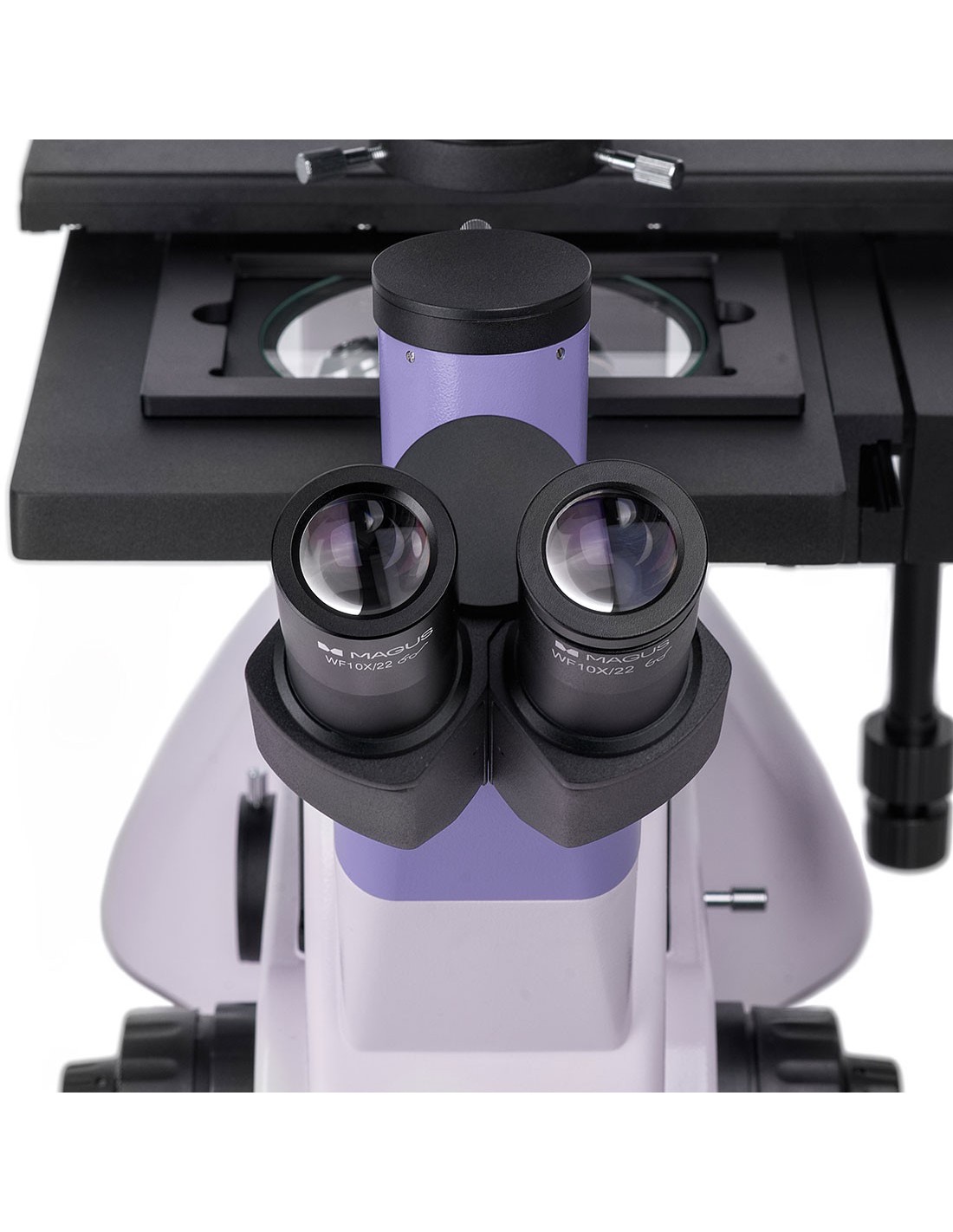

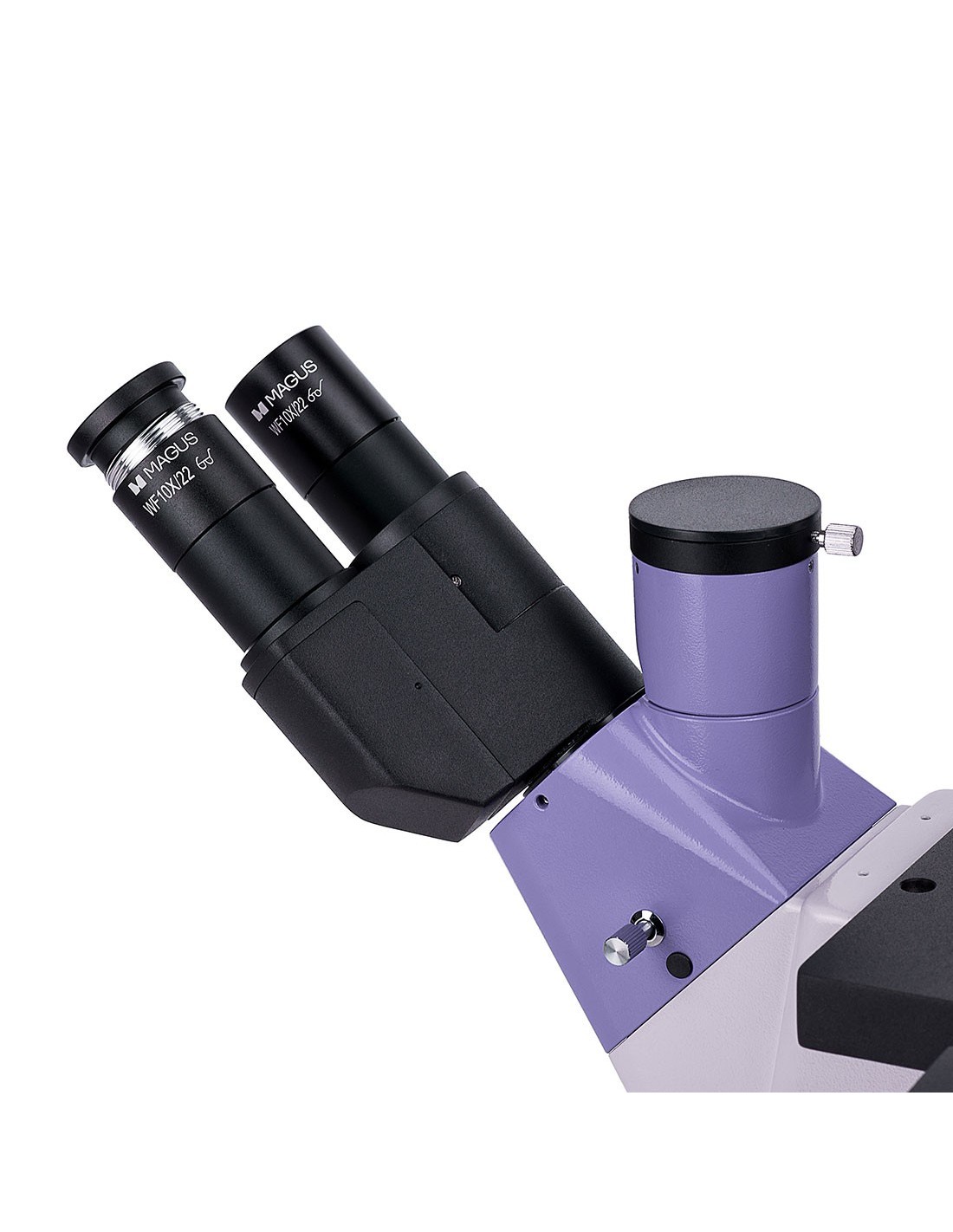

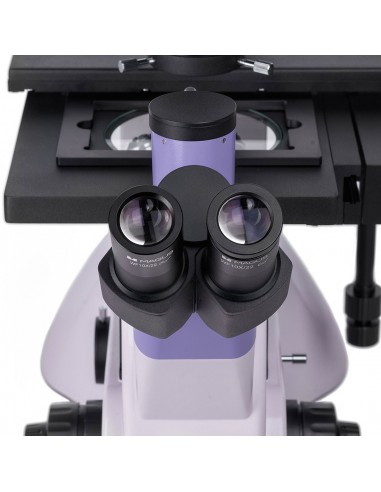

Lors de l'assemblage du microscope, il est possible de sélectionner la position de la tête trinoculaire : elle peut être tournée à 180° pour régler la hauteur de la pupille de sortie. Utilisez le tube vertical pour loger le moniteur et le port latéral du cadre du microscope pour installer un appareil photo numérique. Le séparateur de faisceau inséré dans le support divise le faisceau optique avec un rapport de 100/0 ou 0/100 tandis que le séparateur de faisceau dans le tube trinoculaire a un rapport de 50/50 (lorsqu'il est ouvert) ou 100/0 (lorsqu'il est fermé).
Quatre objectifs planachromatiques infinis sont inclus dans le package, dont l'un est conçu pour la microscopie à contraste de phase. Une fois les quatre objectifs installés, il y a une fente libre sur le porte-objectif pour ajouter un objectif supplémentaire.
Éclairage
Le condensateur pour le contraste de phase vous permet passer facilement et pratiquement d’une technique de microscopie à une autre. Il dispose de quatre positions de travail : avec ouverture libre pour les observations en champ clair, ouvertures 10x, 20x et 40x pour le contraste de phase avec un objectif de grossissement approprié.
La source de lumière pour les observations en lumière transmise est une lampe halogène de 30 W. qui émet de la lumière avec une température de couleur conçue pour un plus grand confort visuel. La luminosité est réglable et la lampe est alimentée via l'électricité AC. Le système d'éclairage permet de configurer l'éclairage Köhler pour améliorer la qualité de l'image.
Mécanisme de scène et de mise au point
Dans la boîte, quatre supports de plaque sont inclus. Les supports peuvent être déplacés le long des axes X et Y via un insert de translation, tandis que la scène reste stationnaire. Les boîtiers sont conçus pour accueillir des verreries de différentes tailles.
Le mécanisme de mise au point est réglable en douceur. Le mécanisme de mise au point grossière est équipé d'un bouton de fixation et la tension de la vis grossière peut être réglée. Valeur de l'échelle de mise au point fine : 2 μm. Les boutons sont positionnés à la base du microscope et vous permettent de garder vos mains dans une position plus détendue pendant le travail.
Accessoires
Des accessoires supplémentaires sont disponibles pour maximiser le potentiel du microscope : oculaires, objectifs à contraste de phase, appareils photo numériques et lames d'étalonnage.
Caractéristiques principales :
- Pour l'observation échantillons sur verrerie de laboratoire jusqu'à 55 mm de hauteur et avec une épaisseur de fond jusqu'à 1,2 mm
- En inclinant le pied d'éclairage, il est possible d'utiliser de la verrerie jusqu'à 165 mm de hauteur
- Techniques de champ clair et de contraste de phase ; condenseur pour contraste de phase avec diaphragme de champ
- Plaque avec 4 supports de plaques de différentes tailles ; insert mécanique pour déplacer l'échantillon dans le plan horizontal
- Le microscope a une tête rotative à 180°
- Deux options pour installer le moniteur et la caméra : le tube vertical et un port sur le microscope cadre
- Source lumineuse pour les observations en lumière transmise : lampe halogène 30 W alimentée par alimentation secteur
- Une large gamme d'accessoires en option

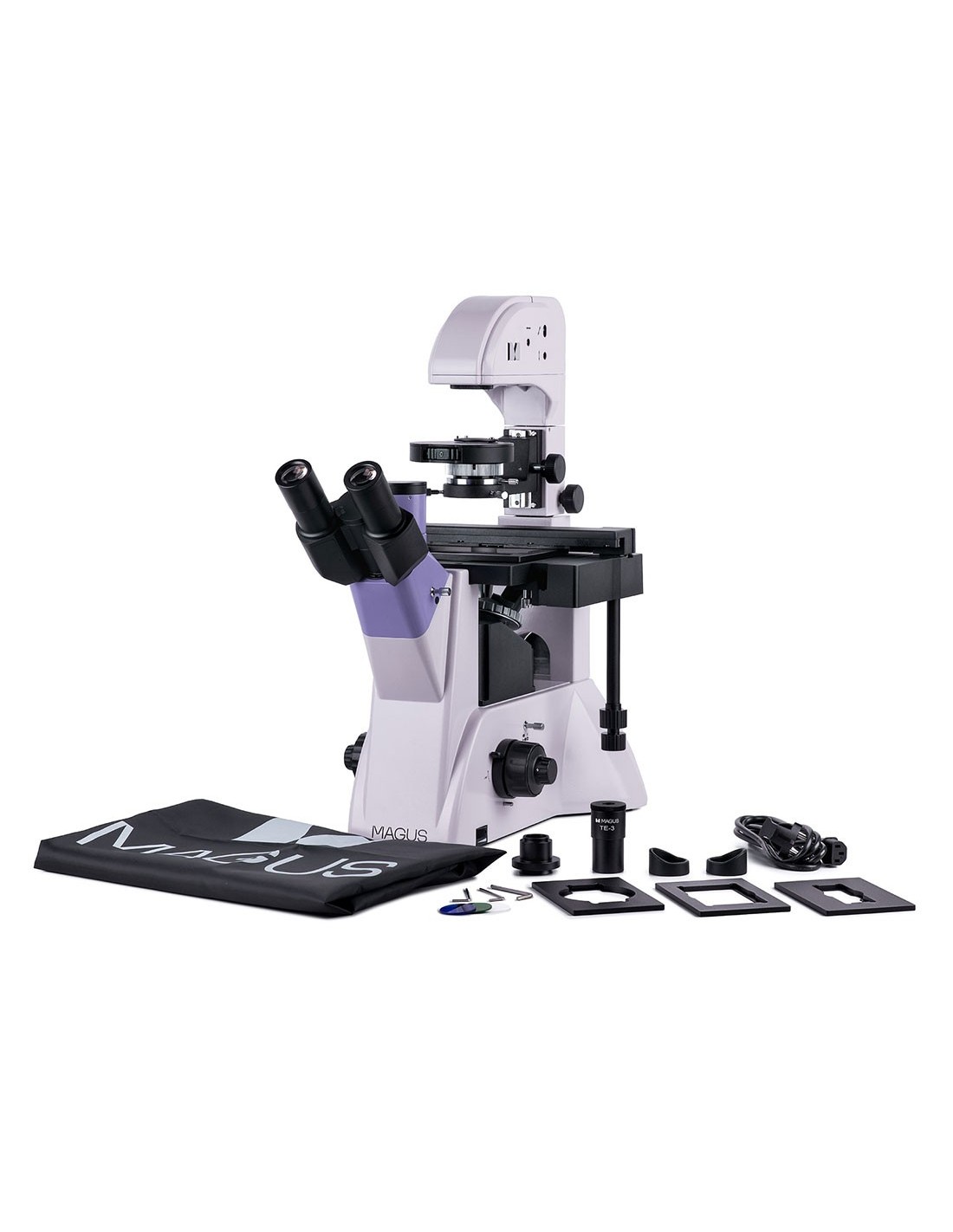

Le paquet contient :
- Support avec alimentation intégrée, source de lumière transmise, mécanisme de mise au point, platine, support de condensateur, support d'objectif rotatif et tube trinoculaire
- Condensateur pour contraste de phase
- Tête trinoculaire
- Objectif planachromatique infini : PHP2 10x/0,25 contraste de phase WD 4,27 mm
- Objectif achromatique plan infini : PL 10x/0,25 WD 4,27 mm
- Objectif achromatique plan infini : PL 20x/0,40 WD 8,0 mm
- Objectif planachromatique infini : PL 40x/0,60 WD 3,5 mm
- 10x/22 mm oculaire avec dégagement oculaire long (2 pcs.)
- Oculaire à coque (2 pcs.)
- Télescope de centrage
- Plaque de platine ronde
- Traducteur mécanique pour échantillons mobiles
- Support pour plaque (4 pcs.)
- Adaptateur monture C
- Filtre couleur
- Câble d'alimentation pour Réseau AC
- Cache anti-poussière
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique infini : PL 4x/0,10 WD 21 mm
- Objectif planachromatique infini : PHP2 20x/0,40 contraste de phase WD 8,0 mm
- Objectif planachromatique infini : PHP2 40x/0,60 contraste de phase WD 3,5 mm
- Appareil photo numérique
- Verre d'étalonnage
- Moniteur LCD
Marque | MAGUS |
Garantie | 5 lettres |
EAN | 5905555018119 |
Taille du colis (LxLxH) | 49x34x73 cm |
Poids d'expédition | 19,5 kg |
Type | biologique, lumineux/optique |
Testé | trinoculaire |
Tube vertical | Siedentopf, rotatif à 180° |
Angle d'inclinaison de la tête | 45° |
Grossissement, x | 100–400 dans la configuration de base (*en option : 40–500/600/ 800/1000) |
Plage de grossissement | de 200x à 800x |
Diamètre du tube oculaire, mm | 30 |
Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
Objectifs planachromatiques infinis | : PL 10x/0,25 ; PL20x/0,40 ; PL40x/0,60 ; Phase PHP2 10x/0,25 ; distance parfocale : 45 mm (*en option : PL 4x/0,10 ; PHP2 20x/0,40 phase ; PHP2 40x/0,60 phase) |
Nosepiece nosepiece | |
Nez | pour 5 objectifs |
Distance de travail, mm | 4,27 (10x) ; 8,0 (20х); 3,5 (40x) |
Distance interpupillaire, mm | 48 — 75 |
Étage, mm | 227x208 |
Amplitude de mouvement de la scène, mm | 77/114 |
Caractéristiques de la table | fixe, avec plateau en verre Ø118 mm et curseur mécanique ; support de plaque : 86x129,5, Ø90 mm ; 34x77,5 mm, Ø68,5 mm ; 57x82 mm, Ø60 mm ; 29x77,5 mm, Ø35 mm |
Condenseur | NA0.6, distance de travail : 55 mm ; tourelle pour contraste de phase |
Diaphragme | diaphragme à ouverture réglable, diaphragme de champ avec iris réglable |
Focus | Coaxial, mise au point grossière (avec bouton de réglage de la tension de la vis micrométrique et bouton de fixation) et mise au point fine (vis micrométrique de 0,002 mm) |
Éclairage | halogène |
Réglage de la luminosité | oui |
Alimentation | 220±22 V, 50 Hz, secteur AC |
Type de source lumineuse | 12 V /30 W |
Filtres optiques | oui |
Plage de température de fonctionnement, °C | |
td > | 5 — 35 |
Caractéristiques spéciales | Condensateur de contraste de phase (tourelle) avec boîtier disponible et plaques annulaires de contraste de phase pour 10x, 20x et 40x objectifs; microscope de centrage auxiliaire |
Niveau utilisateur | utilisateurs experts, professionnels |
Niveau de difficulté de montage et d'installation | compliqué |
Application | laboratoire/médical |
Position d'éclairage | inférieur |
Méthode de recherche | champ clair, microscope à contraste de phase |
Ensemble avec trousse/étui/sac | housse anti-poussière |
