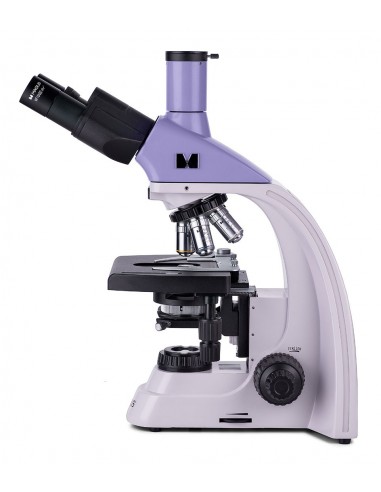

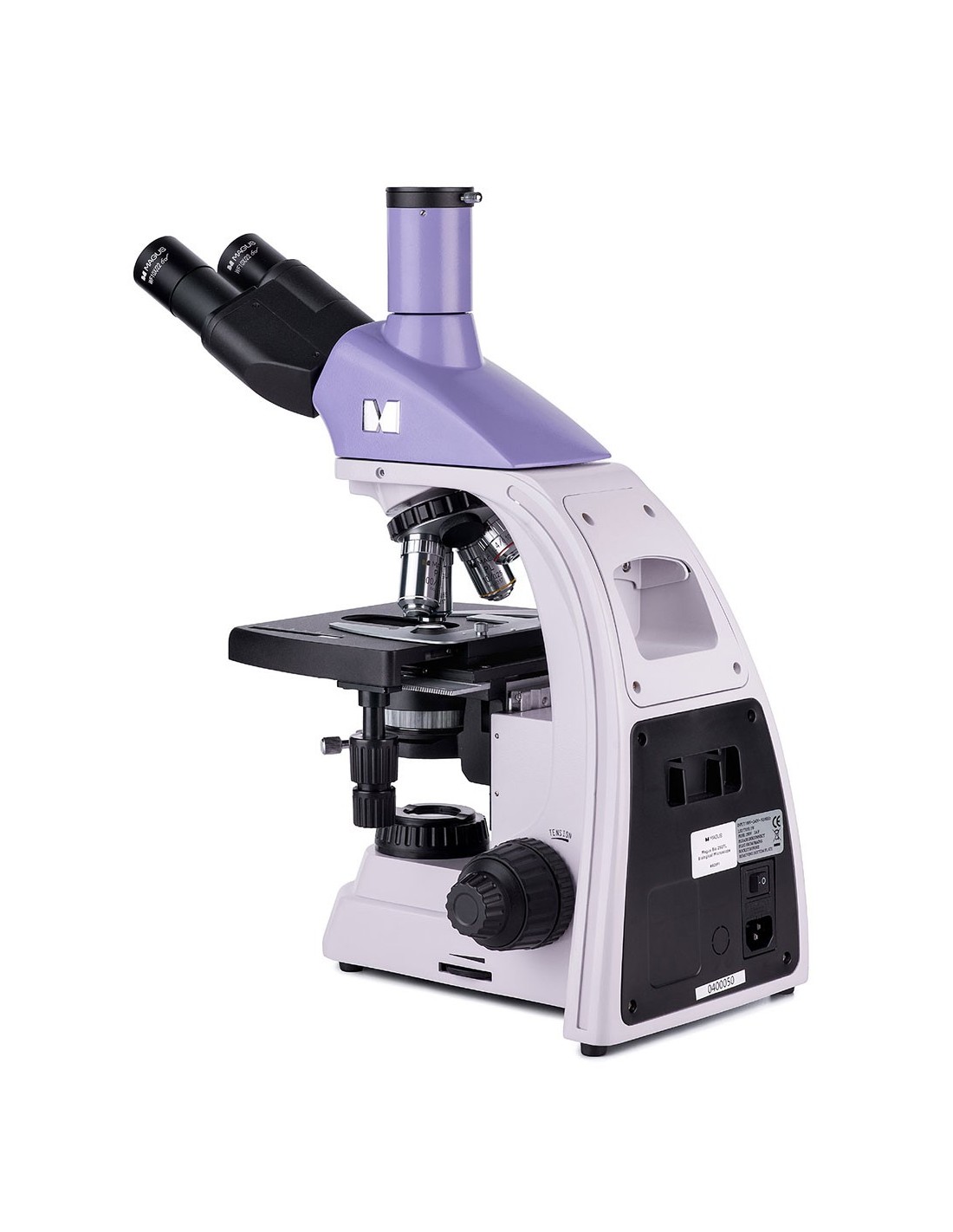

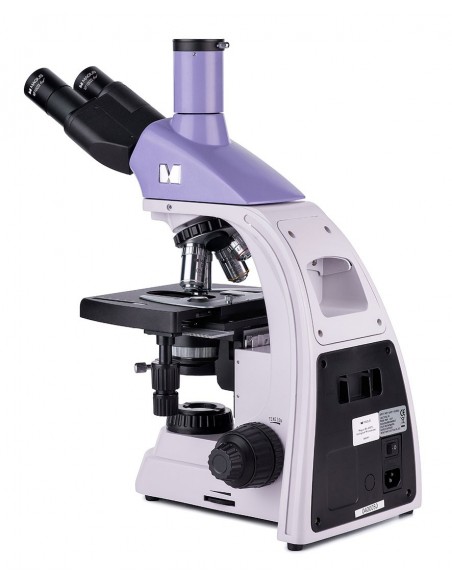

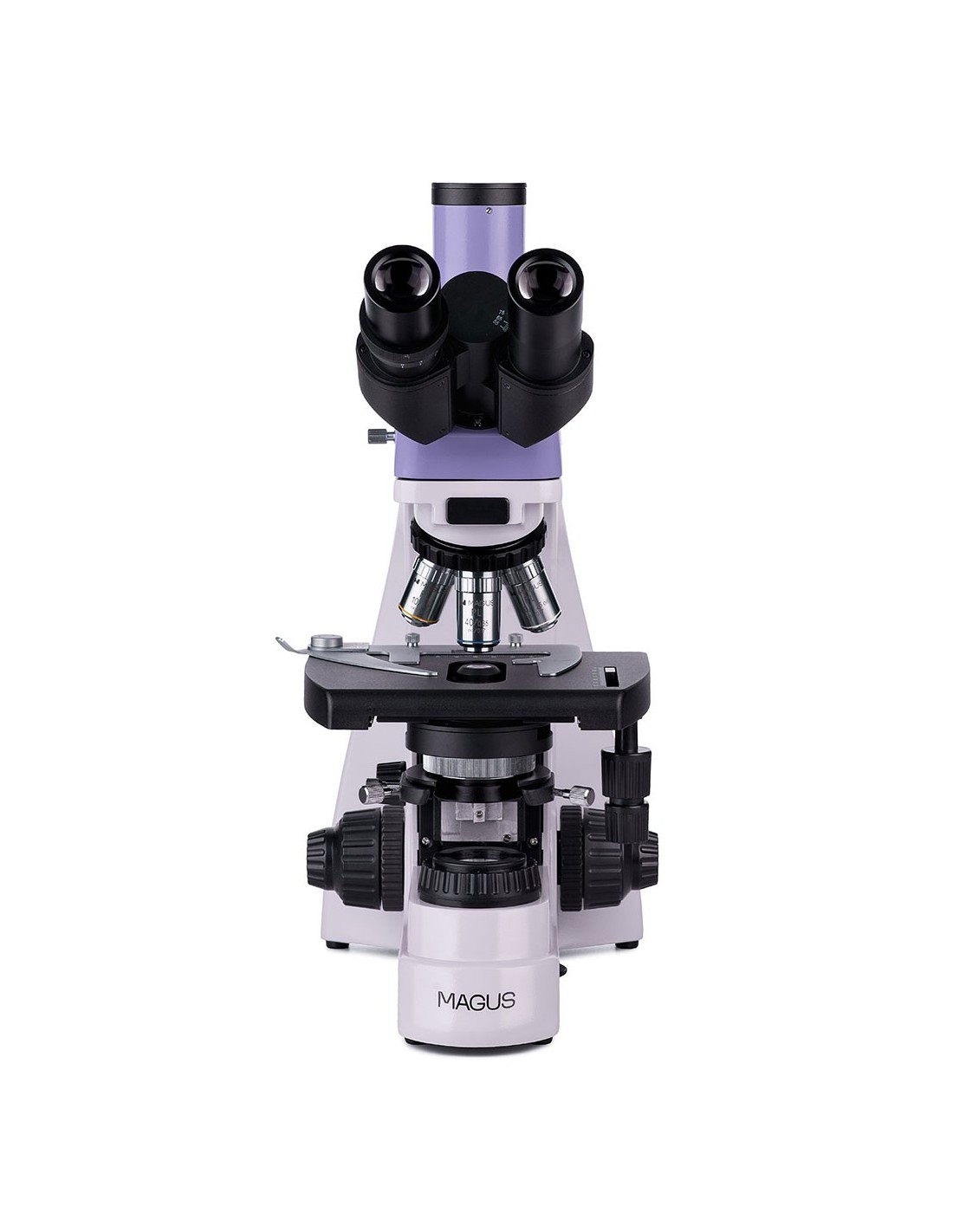

Microscope biologique numérique MAGUS Bio D250TL - MAGUS
Le microscope MAGUS Bio 250TL est utilisé pour examiner des échantillons en coupes minces et des frottis de matériel biologique. Les observations sont réalisées avec des techniques de microscopie en champ clair et en lumière transmise. Une lumière LED de 3 watts fournit un éclairage et les optiques sont dotées d'objectifs achromatiques plans corrigés à l'infini. Ce microscope offre la possibilité d'utiliser des accessoires supplémentaires, notamment des dispositifs d'observation en fond sombre, avec lumière polarisée ou contraste de phase. Ce modèle de microscope est idéal pour les analyses en laboratoire, la recherche scientifique et l'enseignement.
Le microscope MAGUS Bio 250TL est utilisé pour examiner des échantillons en coupes minces et des frottis de matériel biologique. Les observations sont réalisées avec des techniques de microscopie en champ clair et en lumière transmise. Une lumière LED de 3 watts fournit un éclairage et les optiques sont dotées d'objectifs achromatiques plans corrigés à l'infini. Ce microscope offre la possibilité d'utiliser des accessoires supplémentaires, notamment des dispositifs d'observation en fond sombre, avec lumière polarisée ou contraste de phase. Ce modèle de microscope est idéal pour les analyses en laboratoire, la recherche scientifique et l'enseignement.
Appareil photo numérique
Caméra couleur avec capteur CMOS SONY Exmor 2.1 MP numérique. Le capteur est réalisé grâce à la technologie de rétroéclairage pour réduire la diffusion de la lumière et augmenter la sensibilité de la matrice (8935 mV à 1/30 s). La caméra produit des images nettes et lumineuses, même dans des conditions de faible luminosité. Conçue pour les observations sur fond clair et sombre à l'aide d'objectifs avec un grossissement de 40x, 60x et 100x.

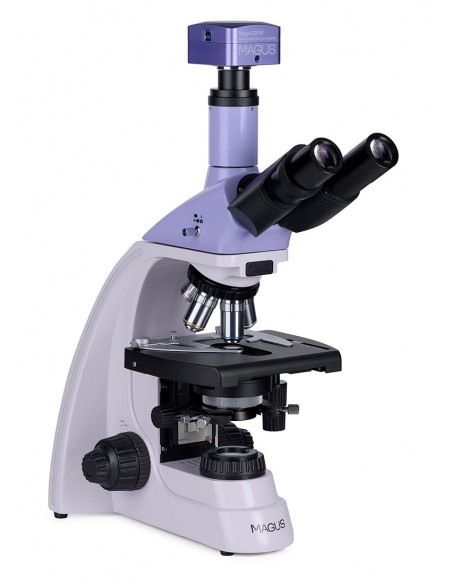

Vous pouvez monter la caméra sur un microscope de deux manières différentes : sur le tube trinoculaire via un adaptateur à monture C ou à la place de l'oculaire sur le tube via un adaptateur et des bagues d'adaptation. Nous vous recommandons d'utiliser un adaptateur de grossissement de 0,6x à 0,9x avec votre appareil photo, qui offrira le champ de vision le plus large possible sans distorsion. Après installation, la caméra se connecte à un ordinateur via un port USB 3.0 avec une vitesse de transfert de données de 5 Gbit/s.
Optique

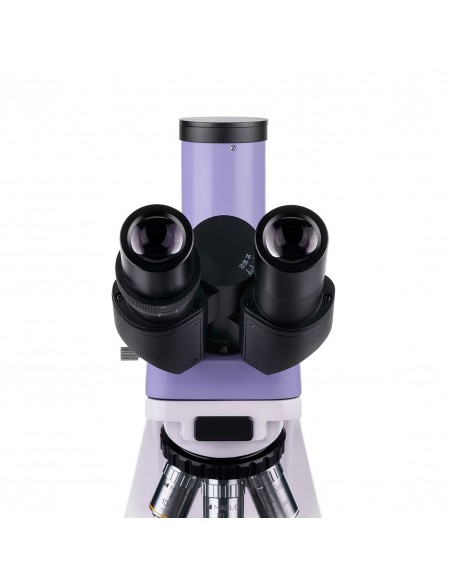

La tête trinoculaire est composée de deux tubes optiques pour les observations directes et d'un tube vertical pour loger un appareil photo numérique (non inclus). Les tubes optiques qui abritent les oculaires sont inclinés à 30°, pour un plus grand confort en cas d'observations prolongées, et peuvent pivoter à 360° pour s'adapter à la hauteur de l'observateur. Il y a une bague de réglage dioptrique, située sur le tube optique gauche.
Les objectifs sont insérés dans un revolver à 5 fentes : 4 objectifs sont déjà montés sur l'instrument, tandis qu'une fente du nez reste libre pour « ajouter un objectif supplémentaire ». Dans la fente libre, il est possible d'insérer n'importe quel objectif optionnel, ce qui vous permet d'ajouter un facteur de grossissement supplémentaire dans la plage des grossissements disponibles. L'utilisateur peut voir quel objectif est inséré dans le chemin optique pendant l'observation, puisque le porte-nez est orienté vers l'intérieur de l'instrument. De plus, cette configuration maintient l'espace au-dessus de la scène libre.
La plage de grossissement du microscope est de 40x à 1000x (uniquement dans la configuration de base). En ajoutant des objectifs supplémentaires, le facteur de grossissement le plus élevé sera augmenté.
Éclairage
Les LED montées à l'intérieur de la base du microscope fournissent un éclairage intense et uniforme de l'objet observé. . La température de couleur reste inchangée même lorsque la luminosité varie. L'éclairage a une puissance de 3 W. La durée de vie utile des LED atteint 50 000 heures. Le système d'éclairage est alimenté par le courant alternatif.
En ajustant la position du condenseur d'Abbe et en ouvrant ou en fermant le diaphragme d'ouverture et le diaphragme de champ, l'éclairage de Köhler peut être configuré. Il est également possible d'utiliser des curseurs pour les techniques d'observation en fond noir ou en contraste de phase (le condenseur est équipé d'un emplacement dédié). Grâce à l'utilisation des curseurs, il sera très rapide de passer d'une méthode d'observation à une autre.
Plaque et mécanisme de mise au point
La scène It ne dispose pas de support de positionnement. En conséquence, il n’y a pas de mécanisme encombrant pour perturber les observations et le microscope prend moins de place sur l’établi. L'insert mécanique qui déplace l'échantillon est amovible (utile en cas de numérisations manuelles).
Les mécanismes de mise au point grossière et fine sont utilisés pour ajuster la netteté. Les boutons correspondants sont situés des deux côtés du microscope. Compte tenu de leur position proche de la base, il ne sera pas nécessaire de garder les bras en l’air pour régler la netteté. Vos mains pourront rester confortablement posées sur la table. La mise au point grossière est équipée d'un bouton de fixation et la tension de la vis grossière peut être réglée. Le réglage de la netteté est fluide et sans effort.
Accessoires
Le potentiel du microscope MAGUS Bio 250TL peut être augmenté grâce à la gamme d'accessoires dédiés, qui comprend oculaires, objectifs, lames d'étalonnage, appareils photo numériques et instruments d'observation en fond sombre, avec lumière polarisée ou contraste de phase.
Principales caractéristiques du microscope :
- Tête trinoculaire, nez pour 5 objectifs, optique planachromatique corrigée à l'infini
- Les tubes optiques des oculaires pivotent à 360° pour s'adapter facilement à la taille de l'observateur
- li>
- Tube optique gauche avec bague de réglage dioptrique ; mise au point grossière et fine (vis grossière et fine)
- La mise au point grossière est équipée d'un bouton de fixation et la tension de la vis grossière peut être ajustée
- Le condensateur Abbe est centrable et en hauteur -réglable, et la présence d'un diaphragme d'ouverture et d'un diaphragme de champ permettent de configurer l'éclairage de Köhler
- Source lumineuse pour les observations en lumière transmise : LED de luminosité 3 W réglable, alimentée par le secteur 220 V AC
- Possibilité d'installer des accessoires supplémentaires
Principales caractéristiques de la caméra :
- CMOS rétroéclairé de 2,1 pouces capteur, haute sensibilité matricielle
- Convient aux observations en champ sombre ou clair avec des objectifs 40x, 60x et 100x
- Installé sur le tube trinoculaire ou sur le tube optique d'un microscope
- Résolution Full HD 1 920 x 1 080 px avec une fréquence d'images de 96 ips, parfaite pour étudier des objets en mouvement
- Connexion au PC via port USB 3.0, vitesse de transfert de données de 5 Gbit/s
- Logiciel et pilotes inclus
Le paquet contient :

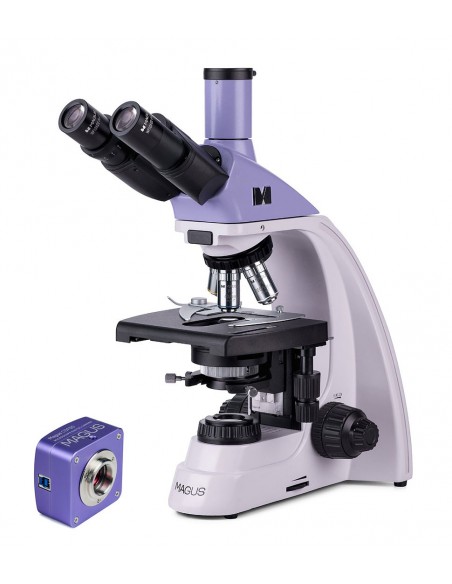

- Appareil photo numérique MAGUS CDF50 (appareil photo numérique, câble USB, CD d'installation avec pilotes et logiciel, manuel d'utilisation et carte de garantie)
- Base avec entrée d'alimentation, source de lumière pour les observations en lumière transmise, mécanisme de mise au point, platine, fixation du condenseur et embout nasal
- Condensateur d'Abbe
- Tête trinoculaire
- Objectif planachromatique infini : 4x/0, 10
- Objectif achromatique plan infini : 10x/0,25
- Objectif achromatique plan infini : 40x/ 0,65 (avec mécanisme à ressort)
- Objectif planachromatique infini : 100x/1,25 huile (avec mécanisme à ressort)
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Œilleton (2 pièces)
- Filtre (4 pièces)
- Adaptateur à monture C
- Flacon d'huile d'immersion
- Cordon d'alimentation pour secteur AC
- Cache anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif planachromatique infini : 20x/ 0 ,40
- Objectif planachromatique infini : 60x/0,80 (avec mécanisme à ressort)
- Dispositif de contraste de phase
- Curseur de contraste de phase
- Sombre condensateur de champ avec NA 0,9
- Condensateur de champ noir à huile avec NA 1,36–1,25
- Curseur de champ sombre
- Outils de polarisation
- Verre d'étalonnage< /li>
- Moniteur LCD
Marque< /td> | MAGUS | ||
Garantie | 5 lettres | ||
EAN | 5905555018065 | ||
Taille du colis (LxLxH) | 43x27x63 cm | ||
Poids d'expédition | 11,1 kg | ||
Délimiteur | Microscope biologique MAGUS Bio 250TL | ||
== = Délimiteur === | Spécifications du microscope | ||
Type | biologique, lumineux/optique, numérique | ||
Tête trinoculaire | |||
Angle d'inclinaison de la tête | 30° td> | ||
Grossissement, x | 40–1000 dans la configuration de base (*en option : 40–1200/1250/1500/1600/2000/2500) | ||
Plage de grossissement | |||
Diamètre du tube oculaire, mm | 30 | ||
Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec échelle graduée, 12,5x/ 14 ; 15x/15 ; 20x/12 ; 25x/9) | ||
Objectifs planachromatiques infinis | : 4x/0,10 ; 10x/0,25 ; 40xs/0,65 ; 100xs/1,25 (huile) ; distance parfocale : 45 mm (*en option : 20x/0,40 ; 60хs/0,80) | ||
Nosepiece nosepiece | pour 5 objectifs | ||
Distance de travail, mm | 21 (4x) ; 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs) | ||
Distance interpupillaire, mm | 48 — 75 | ||
Étape, mm< /td> | 180x150 | ||
Plage de mouvement de la table, mm | 75/50 | ||
Traducteur mécanique à deux axes, sans crémaillère de positionnement | |||
Réglage dioptrique de l'oculaire, dioptries | ± 5 ( sur le canon gauche) | ||
Condenseur | Condenseur d'Abbe, NA 1,25, centrage réglable, hauteur réglable, diaphragme d'ouverture réglable, avec fente pour curseur de fond noir et phase curseur de contraste, monture en queue d'aronde | ||
Diaphragme | diaphragme à ouverture réglable, diaphragme de champ avec iris réglable | ||
Mise au point | coaxiale, mise au point grossière (21 mm, 39,8 mm/tour, avec bouton de fixation et bouton de réglage de la tension vis micrométrique) et mise au point fine (vis micrométrique 0,002 mm) | ||
Éclairage | LED | ||
oui | |||
Alimentation | 220±22 V, 50 Hz, secteur AC | ||
Type de source lumineuse | LED 3 W td> | ||
Filtres optiques | oui | ||
Plage de température de fonctionnement, °C | 5 — 35 | ||
Possibilité de connecter des équipements supplémentaires | |||
td> | appareils à contraste de phase (condensateur et objectifs) , condenseur à fond noir (immersion sèche ou huile), instruments de polarisation (polariseur et analyseur) | ||
utilisateurs experts, professionnels | |||
Niveau de difficulté d'assemblage et d'installation | compliqué | ||
Application | laboratoire/médical td> | ||
Position d'éclairage | inférieure | ||
Méthode de recherche | champ clair | ||
Ensemble avec trousse/étui/sac | housse anti-poussière | ||
Poids, kg | |||
Dimensions, mm | 200x436x400< /td> | ||
=== Délimiteur ===< /td> | Appareil photo numérique | ||
Capteur | SONY Exmor CMOS | ||
Couleur/monochrome | couleur | ||
Mégapixels | 2.1 | ||
Résolution maximale, px< /td> | 1920x1080 | ||
Taille du capteur | 1/1,2'' (11,14x6,26 mm) | ||
Taille des pixels, µm | 5,8x5,8 | ||
Sensibilité à la lumière | 8935mV avec 1/30s td> | ||
Rapport signal sur bruit | 0,6 mV avec 1/30 s | ||
Temps d'exposition | |||
Enregistrement vidéo | oui | ||
Fréquence d'images, fps@ résolution | 96@1920x1080 | ||
Emplacement d'installation | tube trinoculaire, tube optique au lieu d'oculaire | ||
Format d'image | *.jpg, *.bmp, *.png, *.tif | ||
Format vidéo | enregistrement : *.wmv, *.avi, *.h264 (Windows 8 et versions ultérieures), *h265 (Windows 10 et versions ultérieures) | ||
Plage spectrale, nm< /td> | 380-650 (filtre IR intégré) | ||
Type d'obturateur | ERS (obturateur à rideau électronique) | ||
Balance des blancs | manuel, automatique | ||
Contrôle de l'exposition | manuel, automatique | ||
Fonctionnalités du logiciel | |||
Logiciel | MAGUS View< /td> | ||
Sortie | USB 3.0, 5 Gb/s | ||
Exigences du système | Windows 8/10/11 (32 bits et 64 bits), Mac OS | Type de montage | Pas C |
Corps | Alliage d'aluminium CNC | ||
Alimentation de la caméra | CC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier | ||
Plage de température de fonctionnement de la caméra, °C | -10 — 50 | ||
Plage de fonctionnement d'humidité, % | 30 — 80 |
