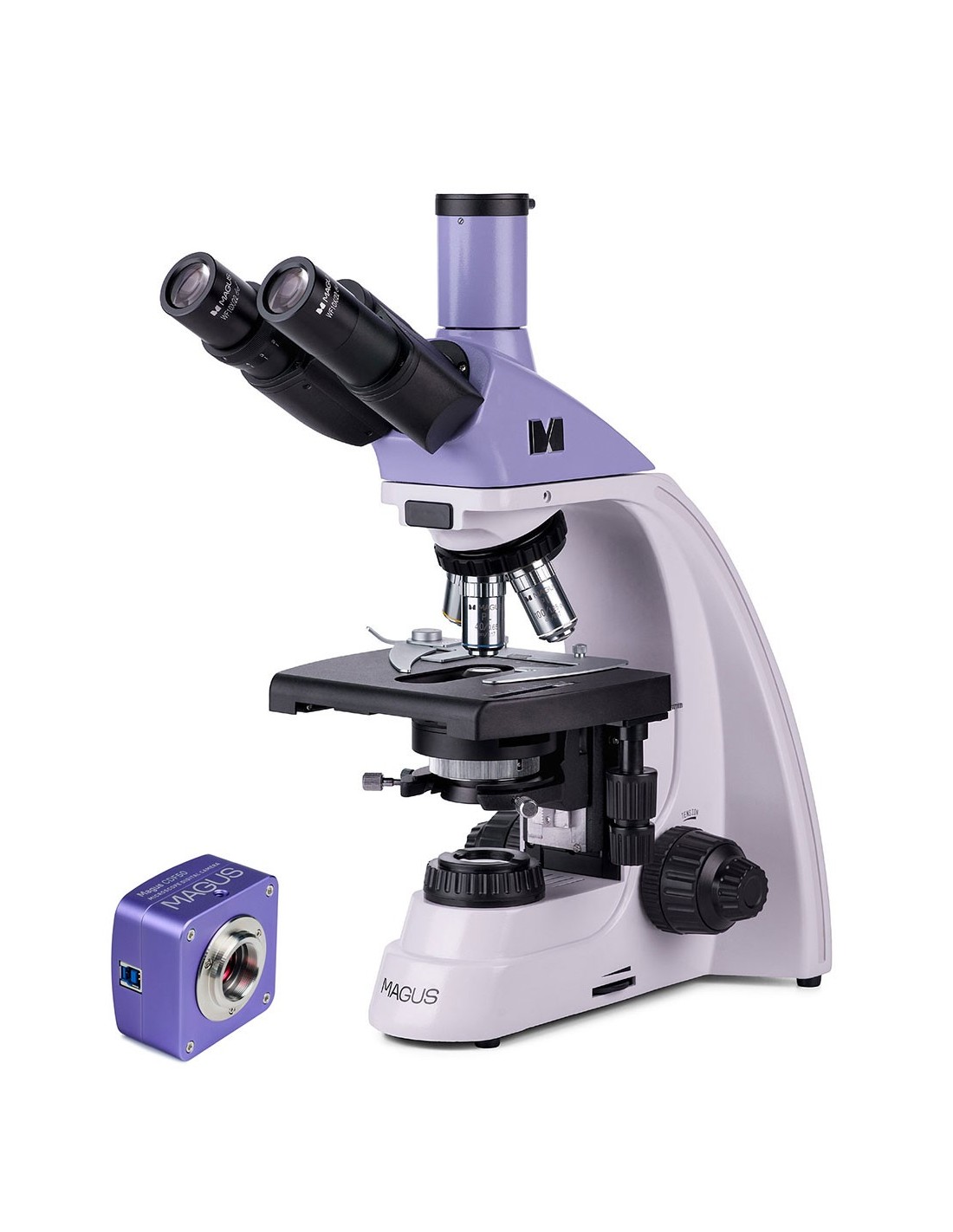

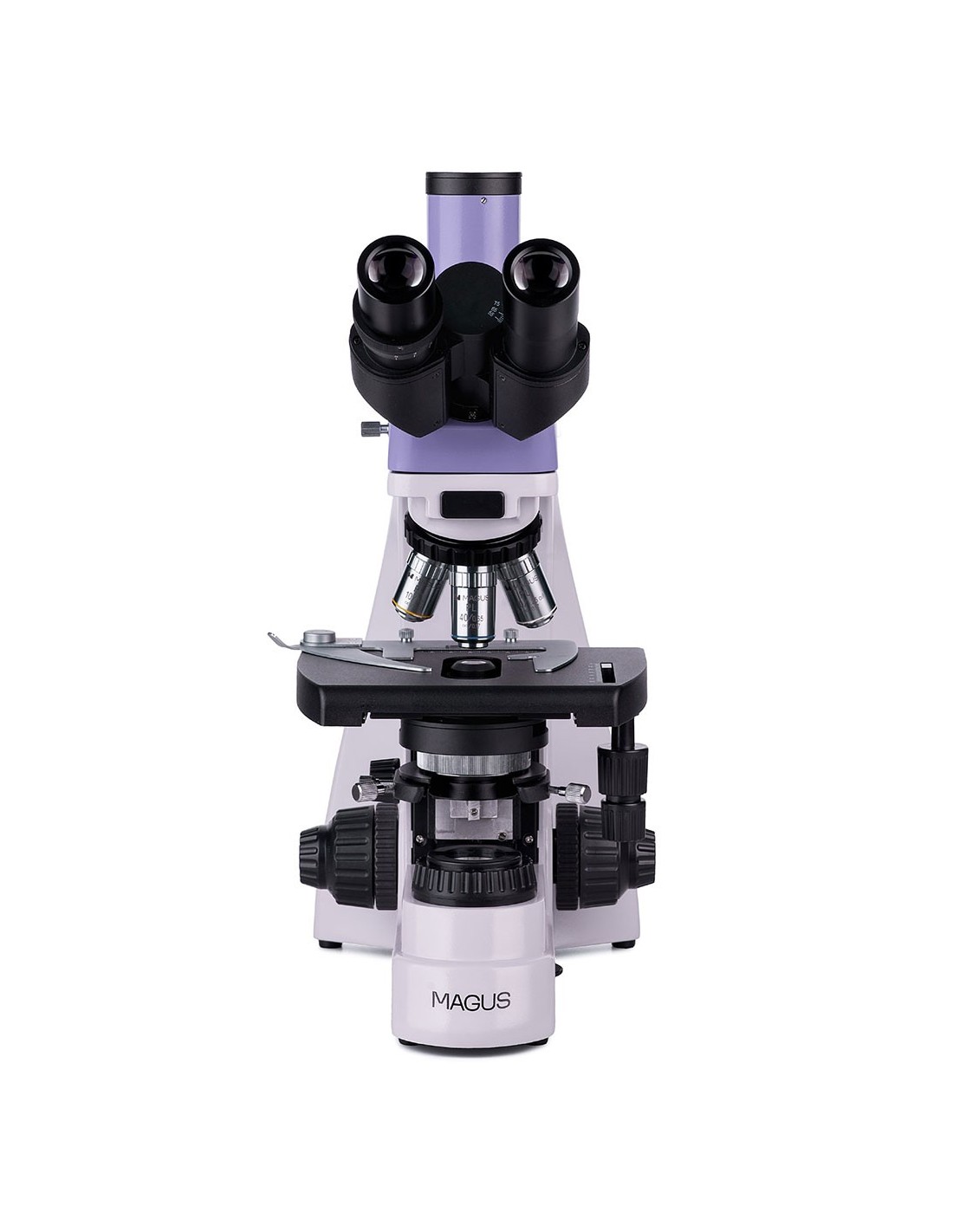

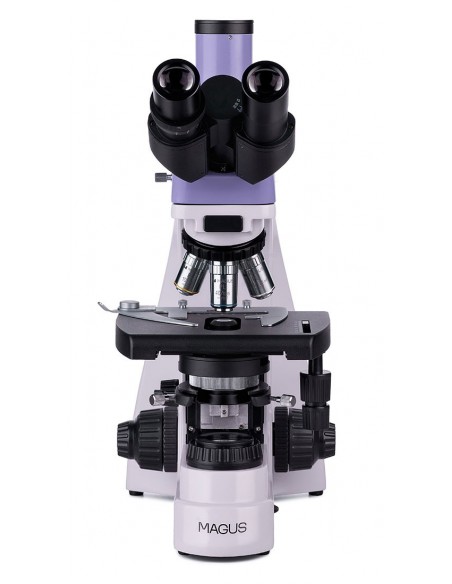

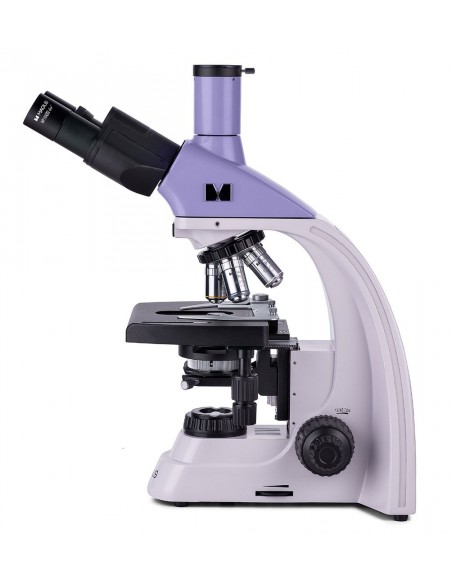

Le microscope biologique MAGUS Bio 230B est un instrument professionnel pour l'observation d'échantillons biologiques en lumière transmise. La principale technique de microscopie utilisée est le fond clair (immédiatement accessible). Il est également possible d'utiliser des techniques d'observation en fond sombre, avec contraste de phase ou lumière polarisée, mais elles nécessitent l'utilisation d'accessoires à ajouter au microscope. Ce microscope est parfait pour les observations et la recherche en laboratoire dans les domaines médical, pharmaceutique, médico-légal, agricole et divers autres domaines.
Appareil photo numérique
Caméra couleur avec SONY Capteur CMOS numérique Exmor 2,1 MP. Le capteur est réalisé grâce à la technologie de rétroéclairage pour réduire la diffusion de la lumière et augmenter la sensibilité de la matrice (8935 mV à 1/30 s). La caméra produit des images nettes et lumineuses, même dans des conditions de faible luminosité. Conçue pour les observations sur fond clair et sombre à l'aide d'objectifs avec un grossissement de 40x, 60x et 100x.

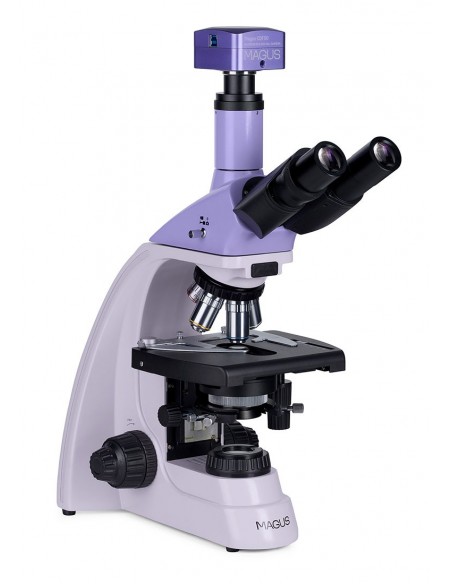

Vous pouvez monter la caméra sur un microscope de deux manières différentes : sur le tube trinoculaire via un adaptateur à monture C ou à la place de l'oculaire sur le tube via un adaptateur et des bagues d'adaptation. Nous vous recommandons d'utiliser un adaptateur de grossissement de 0,6x à 0,9x avec votre appareil photo, qui offrira le champ de vision le plus large possible sans distorsion. Après l'installation, la caméra se connecte à un ordinateur via un port USB 3.0 avec une vitesse de transfert de données de 5 Gbit/s.
Optiques
Les objectifs planachromatiques fournissent des objectifs clairs, des images riches en contraste et détaillées avec un minimum d'aberrations. Le grossissement, utilisant les lentilles et oculaires inclus dans l'emballage, varie de 40x à 1000x, mais la limite supérieure peut être augmentée avec l'utilisation d'oculaires supplémentaires. L'optique est corrigée à l'infini, ce qui signifie que divers autres accessoires peuvent être insérés le long du chemin optique.

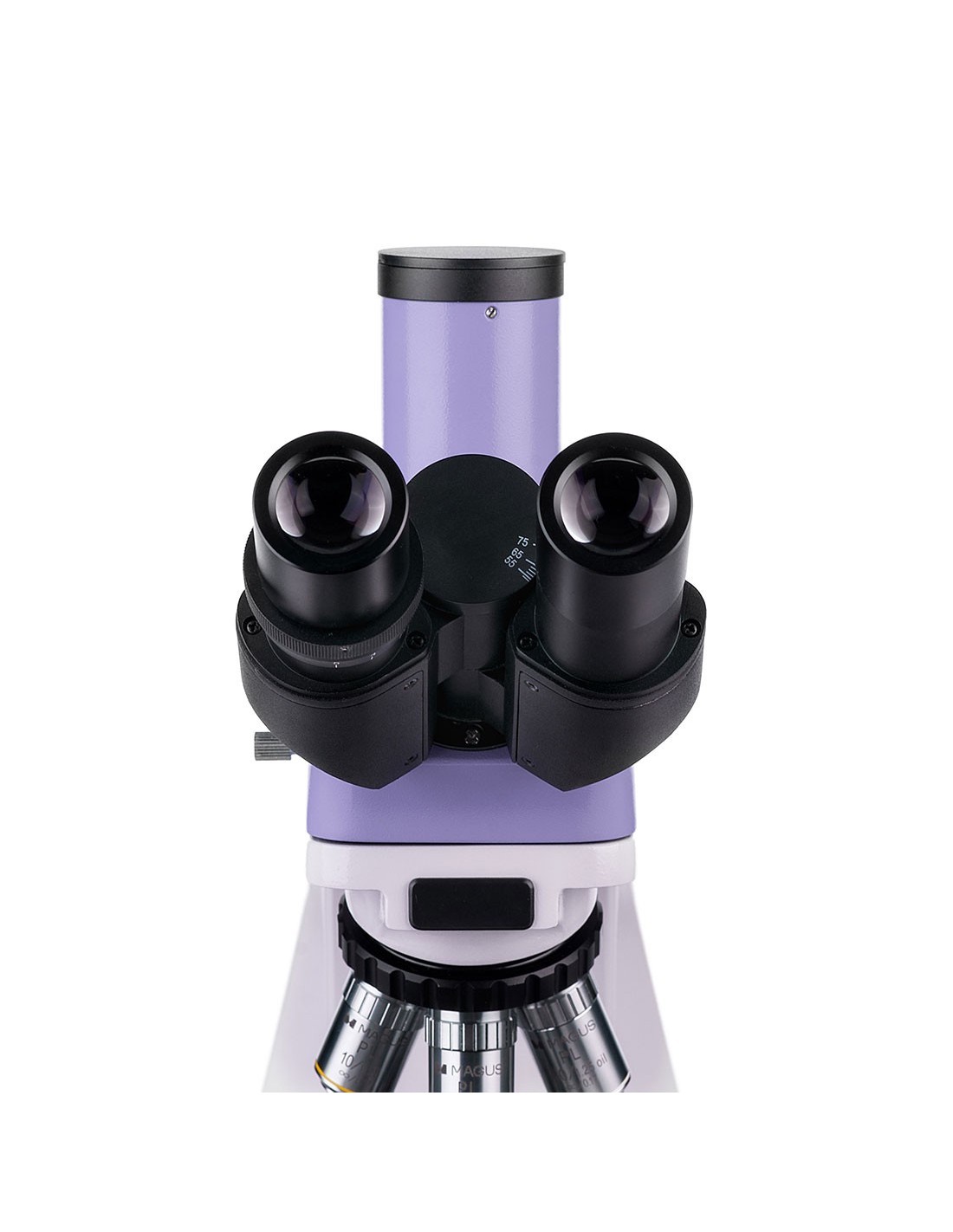

La tête trinoculaire est équipée d'un tube vertical séparé, pour loger un appareil photo numérique (non inclus). Ce tube optique est placé verticalement. La tête trinoculaire est équipée de tubes optiques rotatifs à 360° et il est possible de régler les dioptries grâce à une bague sur le canon gauche. La conception de la tête trinoculaire permet d'ajuster facilement le dégagement oculaire en fonction de la taille de l'observateur.
Le porte-objectif, avec ses objectifs, est orienté vers l'intérieur de l'instrument et peut accueillir 5 objectifs simultanément. : 4 sont inclus dans le forfait et le cinquième slot reste libre. Une lentille supplémentaire peut fournir un facteur de grossissement supplémentaire dans la plage de grossissement disponible.
Éclairage
La lampe halogène de 30 W fournit un éclairage lumineux et vous permet d'avoir un bonne visibilité des structures d'échantillonnage avec toute technique d'observation et tout objectif. La lumière a une température de couleur chaude, plus confortable pour les yeux pendant les longues heures de travail. Il y a un régulateur de luminosité. La lumière est alimentée par le secteur électrique AC.
L'éclairage Köhler peut être configuré grâce au condenseur Abbe centrable et réglable en hauteur, au diaphragme d'ouverture et au diaphragme de champ. Il y a une fente sur le condenseur pour insérer un curseur de champ sombre ou un curseur de contraste de phase. L'utilisation d'un curseur vous permet de basculer rapidement entre les techniques d'observation, améliorant ainsi les performances du microscope.
Plaque et mécanisme de mise au point
La table basse ne dispose pas de support de positionnement, ce qui le rend plus ergonomique. L'insert mécanique déplace l'échantillon en douceur et peut être retiré pour un balayage manuel.
Les boutons de mise au point sont situés des deux côtés du microscope, près de la base du support. Leur position permet d'ajuster la netteté de l'image en gardant les mains posées sur la table, plutôt qu'en l'air, assurant ainsi un plus grand confort lors d'observations prolongées. Les potards sont coaxiaux (centrés sur le même axe). Le mécanisme de mise au point grossière est équipé d'un bouton de fixation et la tension de la vis grossière peut être réglée. En général, le mécanisme de mise au point fonctionne en douceur, sans qu'il soit nécessaire d'exercer une force excessive sur les boutons pour obtenir la netteté souhaitée.
Accessoires
La gamme de les accessoires optionnels comprennent des oculaires, des objectifs, des instruments de polarisation, des condenseurs à fond noir, des dispositifs de contraste de phase, des lames d'étalonnage et des appareils photo numériques. Conçus spécifiquement pour le MAGUS Bio 250T, ces accessoires s'adaptent parfaitement au microscope et maximisent son potentiel.
Principales caractéristiques du microscope :
- Tête trinoculaire avec tube vertical pour loger un appareil photo numérique
- Les tubes optiques rotatifs à 360° permettent d'adapter la position des oculaires en fonction de la taille de l'utilisateur
- Dioptrie de réglage sur le canon gauche , mise au point grossière (vis grossière) avec bouton de fixation et bouton de réglage de la tension pour la vis grossière, mise au point fine avec vis fine
- Observations en lumière transmise, source lumineuse : lampe halogène 30 W à luminosité réglable
- Le condenseur d'Abbe, avec diaphragme d'ouverture et diaphragme de champ, permet de mettre en place un éclairage Köhler
- Possibilité d'insérer un curseur de contraste de phase ou un curseur de fond noir (il y a un emplacement dédié)
- Une large gamme d'accessoires en option
Principales caractéristiques de la caméra :
- Rétro-éclairage de 2,1 pouces Capteur CMOS, haute sensibilité matricielle
- Convient aux observations en champ sombre ou clair avec des objectifs 40x, 60x et 100x
- Installé sur le tube trinoculaire ou sur le tube optique d'un microscope
- Résolution Full HD 1920x1080 px avec une fréquence d'images de 96 ips, parfaite pour étudier des objets en mouvement
- Connexion au PC via port USB 3.0, vitesse de transfert de données de 5 Gbit/s
- Logiciels et pilotes inclus

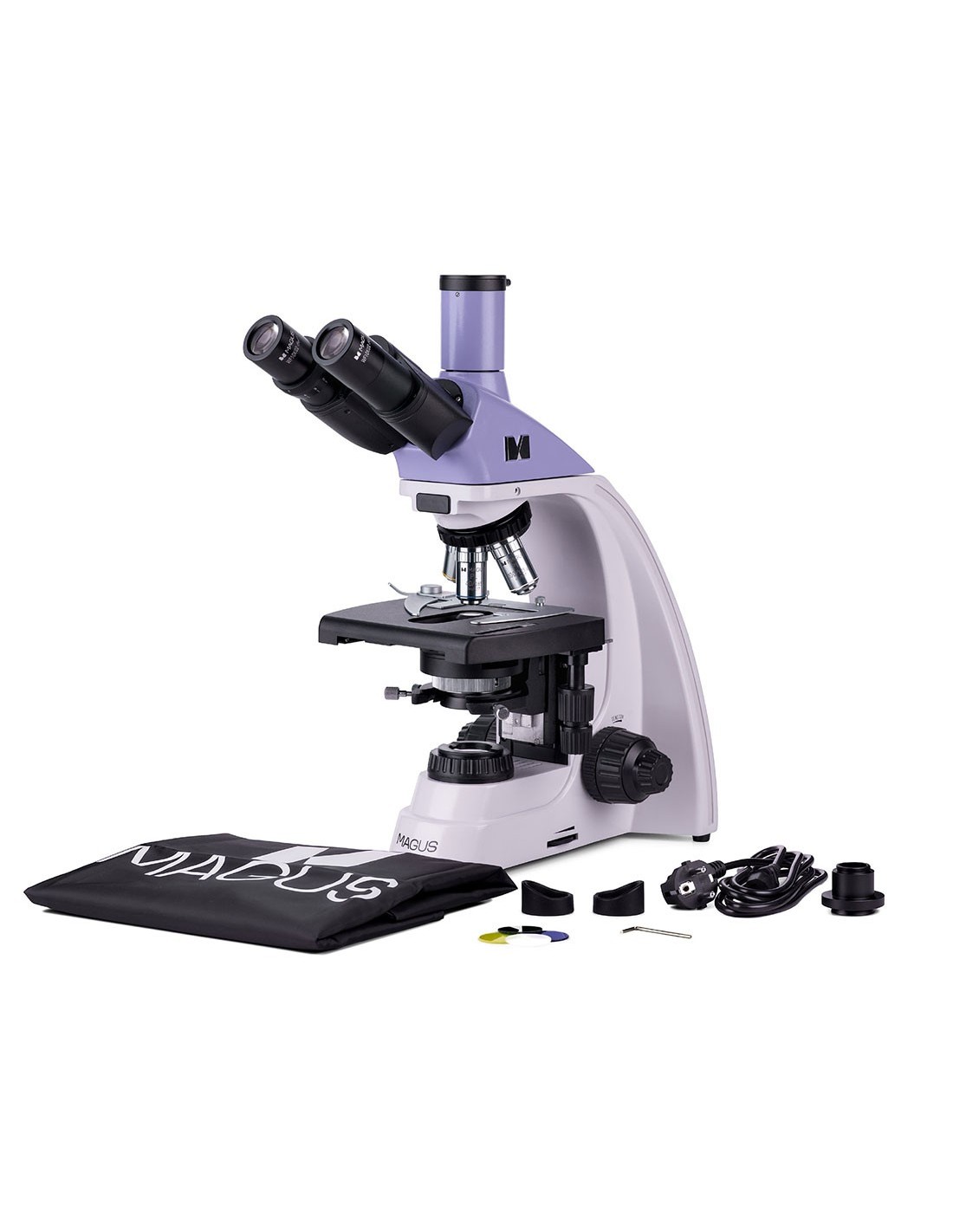

Le paquet contient :
- Appareil photo numérique MAGUS CDF50 (appareil photo numérique, câble USB, CD d'installation avec pilotes et logiciels, manuel d'utilisation et carte de garantie)
- Base avec entrée d'alimentation, source de lumière pour les observations en lumière transmise, mécanisme de mise au point, platine, fixation du condenseur et embout nasal
- Condensateur d'Abbe
- Tête trinoculaire
- Objectif plan achromatique à l'infini : 4x/0.10
- Objectif plan achromatique à l'infini : 10x/0.25
- Objectif plan achromatique à l'infini : 40x/0,65 (avec mécanisme à ressort)
- Objectif planachromatique Infinity : 100x/1,25 huile (avec mécanisme à ressort)
- Oculaire 10x/22 mm avec dégagement oculaire long (2 pcs.)
- Œilleton (2 pcs.)
- Filtre (4 pcs.)
- Adaptateur monture C
- Flacon d'huile d'immersion li>
- Cordon d'alimentation secteur
- Couvercle anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 12,5x/14 mm (2 pcs.)
- Oculaire 15x/15 mm ( 2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Objectif achromatique plan infini : 20x/0,40
- Objectif achromatique plan infini : 60x/0,80 (avec mécanisme à ressort)
- Dispositif de contraste de phase
- Curseur de contraste de phase
- Condensateur de champ noir avec NA 0,9
- Condenseur de champ noir d'huile avec NA 1,36–1,25
- Curseur de champ noir
- Outils de polarisation
- Lame d'étalonnage
- Moniteur LCD
| Marque | MAGUS |
| 5 lettres |
| EAN | 5905555018027 |
| Paquet taille (LxPxH) | 43x27x63 cm |
| Poids d'expédition | 11,1 kg |
| Microscope biologique MAGUS Bio 250T |
| === Délimiteur === | Spécifications du microscope |
| Type | biologique, lumineux/optique, numérique |
| Tête | trinoculaire |
| Tube vertical | Tête Gemel (type Siedentopf, avec rotation à 360°) |
| Angle d'inclinaison de la tête td> | 30° |
| Plage de grossissement | 800x à 1280x |
| Diamètre du tube oculaire, mm | 30 |
| Oculaires | 10х/22 mm, dégagement oculaire : 10 mm (*en option : 10x/22 mm avec graduation échelle, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9) |
| Objectifs planachromatiques infinis | : 4x/0,10 ; 10x/0,25 ; 40xs/0,65 ; 100xs/1,25 (huile) ; distance parfocale : 45 mm (*en option : 20x/0,40 ; 60хs/0,80) |
| Nosepiece nosepiece | pour 5 objectifs |
| Distance de travail, mm | 21 (4x) ; 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 180x150 |
| Plage de mouvement de la table, mm | 75/50 |
| Traducteur mécanique à deux axes, sans crémaillère de positionnement |
| Réglage dioptrique de l'oculaire, dioptries | ± 5 ( sur le canon gauche) |
| Condenseur | Condenseur d'Abbe, NA 1,25, centrage réglable, hauteur réglable, diaphragme d'ouverture réglable, avec fente pour curseur de fond noir et phase curseur de contraste, monture en queue d'aronde |
| Diaphragme | diaphragme à ouverture réglable, diaphragme de champ avec iris réglable |
| Mise au point | coaxiale, mise au point grossière (21 mm, 39,8 mm/tour, avec bouton de fixation et bouton de réglage de la tension vis micrométrique) et mise au point fine (vis micrométrique 0,002 mm) |
| Halogène |
| Éclairage td>Réglage de la luminosité | oui |
| Alimentation | td> | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | Lampe halogène 12 V/30 W, douille G4 |
| Filtres optiques | oui |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Possibilité de connecter des équipements supplémentaires | appareils à contraste de phase (condensateur et objectifs), condenseur à fond noir (à immersion sèche ou dans l'huile), polarisation instruments (polariseur et analyseur) |
| Niveau utilisateur | utilisateurs experts, professionnels |
| Assemblage et installation niveau de difficulté | compliqué< /td> |
| Application | laboratoire/médical |
| Position d'éclairage | inférieure |
| td> |
| Méthode de recherche | champ clair |
| Ensemble avec étui/étui/sac |
| Poids, kg | 8 |
| Dimensions, mm | 200x436x400 |
| === Délimiteur === td> | Appareil photo numérique |
| Capteur | SONY Exmor CMOS |
| Taille du capteur td> | 1/1.2'' (11.14x6.26 mm) | td> |
| Couleur/Monochrome | Couleur |
| Mégapixels | 2.1 |
| Résolution maximale | 1920x1080 |
| Taille des pixels, µm | 5,8x5 8 |
| Sensibilité à la lumière | 8935mV avec. 1/30s |
| Rapport signal sur bruit |
| Rapport signal sur bruit |
| td> | 0,6 mV avec 1/30 s |
| Temps d'exposition | 0,014 ms – 15 s |
| Frame rate, fps@resolution | 96@1920x1080 |
| Emplacement d'installation | Tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg, *.bmp, *.png, *.tif |
| Format vidéo | enregistrement : *.wmv, *. avi, *. h264 (Windows 8 et versions ultérieures), *h265 (Windows 10 et versions ultérieures) |
| Type d'obturateur | ERS (obturateur à rideau électronique)< /td > |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Balance des blancs td > | manuel, automatique |
| Contrôle de l'exposition | manuel, automatique |
| Fonctionnalités du logiciel | taille de l'image, luminosité, contrôle de l'exposition |
| Sortie | USB 3.0, 5 Gb/s |
| Exigences du système | Windows 8/10/11 (32 bits et 64 bits), Mac OS minimum 2 Go de RAM, port USB 3.0, CD-ROM, 17" ou plus grand |
| Corps | Alliage d'aluminium CNC |
| Logiciel | MAGUS View |
| Alimentation de la caméra | CC, 5 V, port ordinateur USB ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
