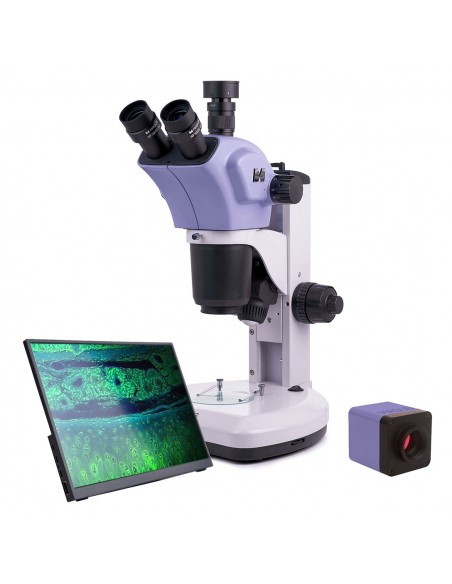

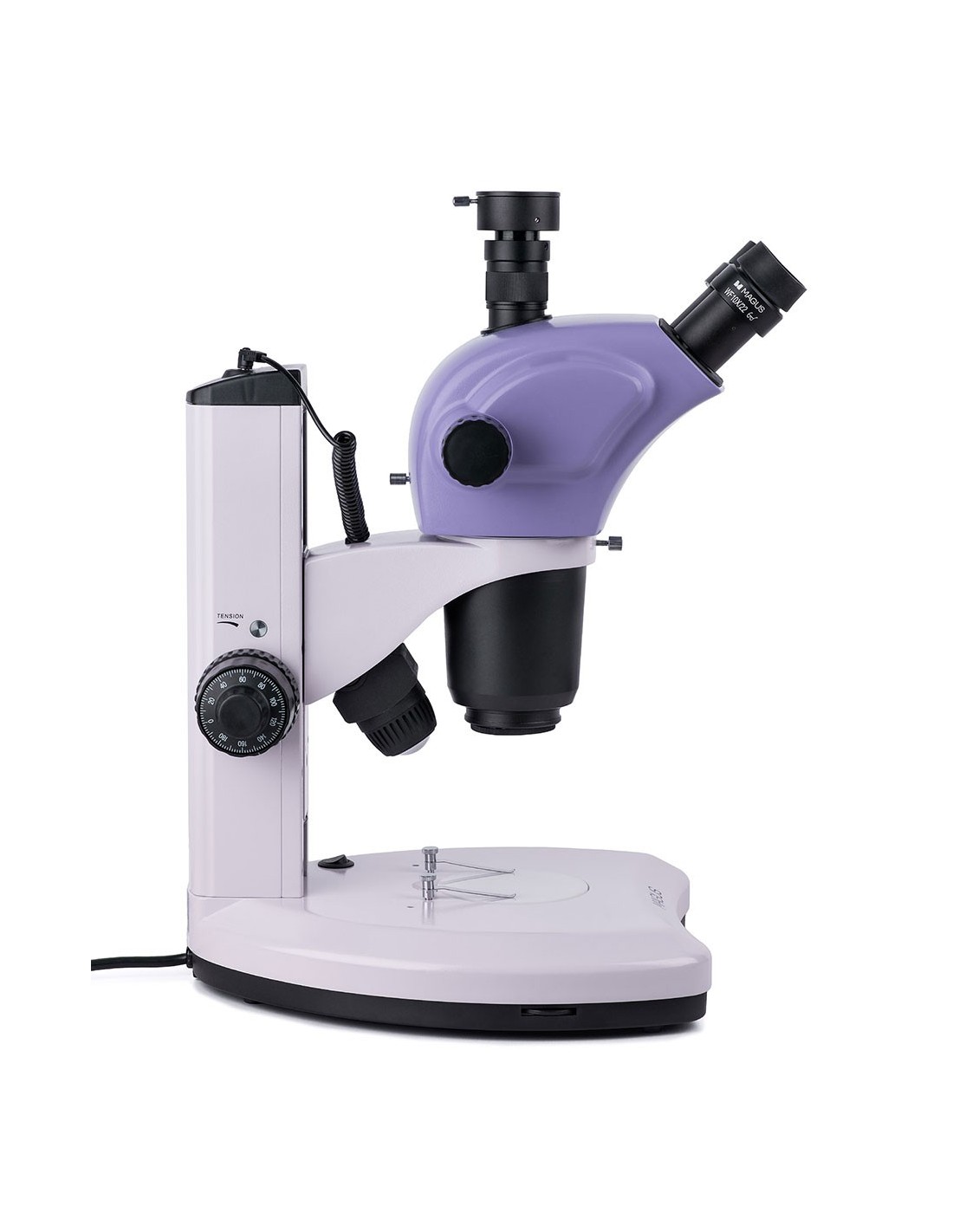

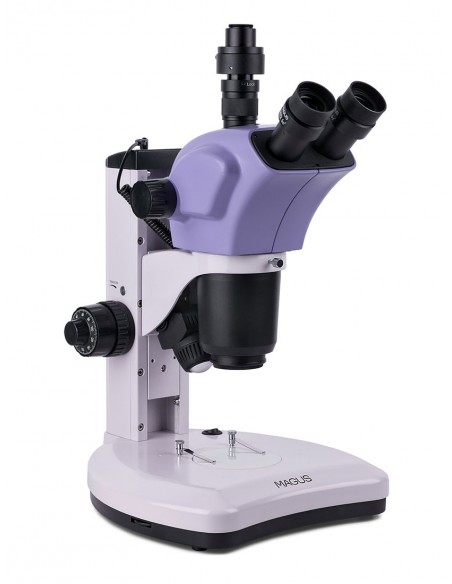

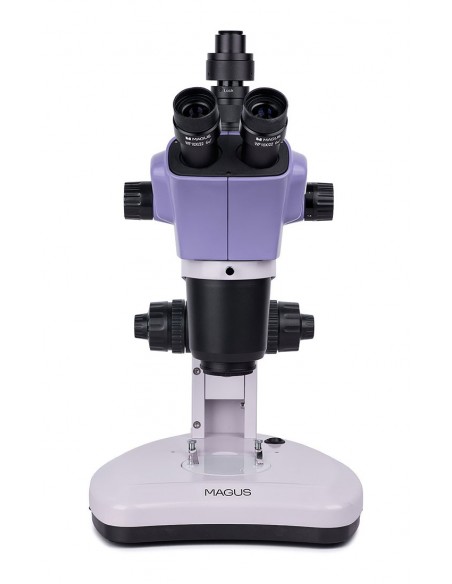

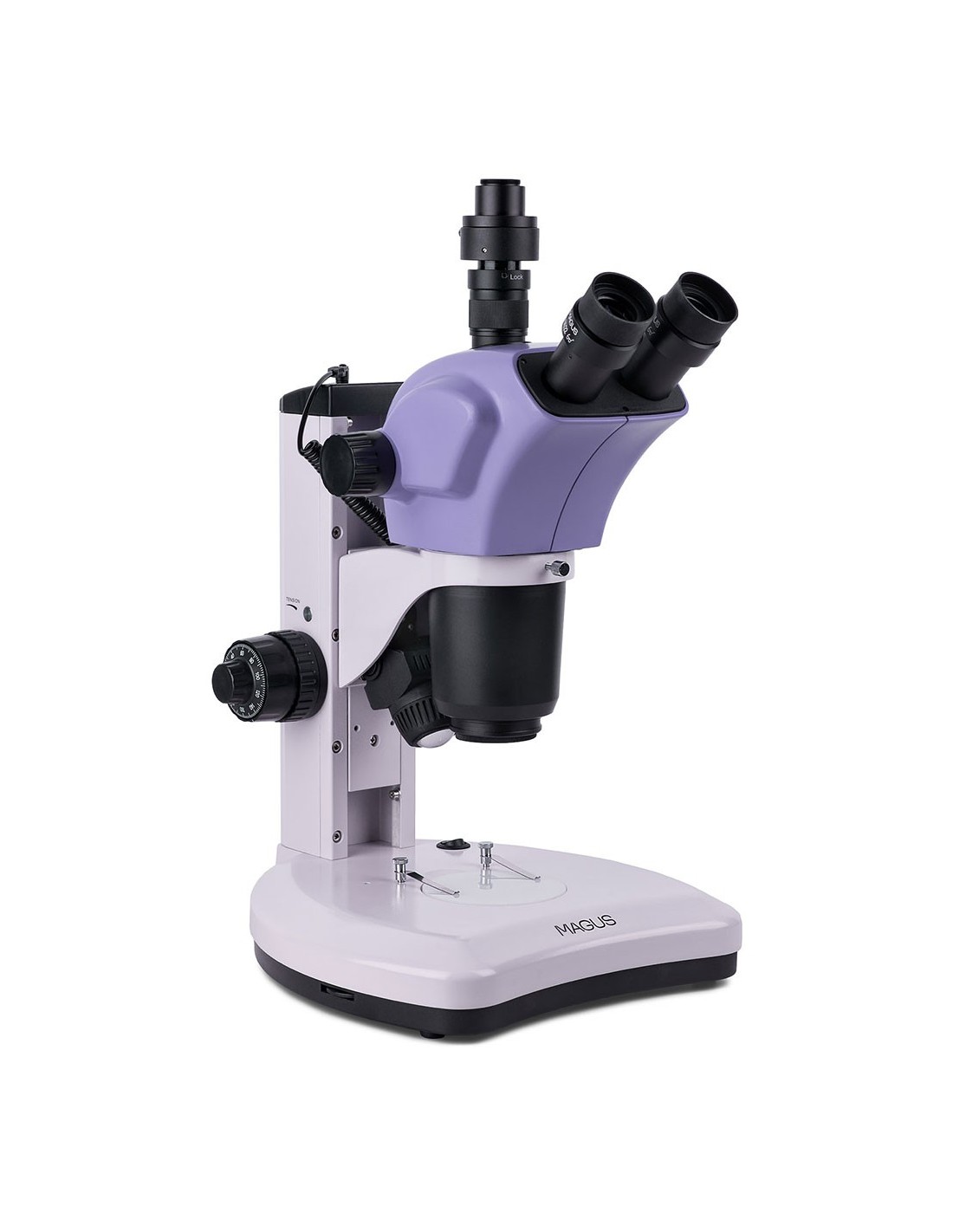

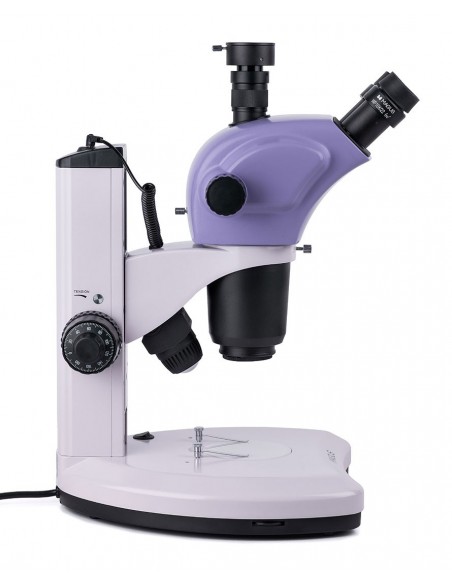

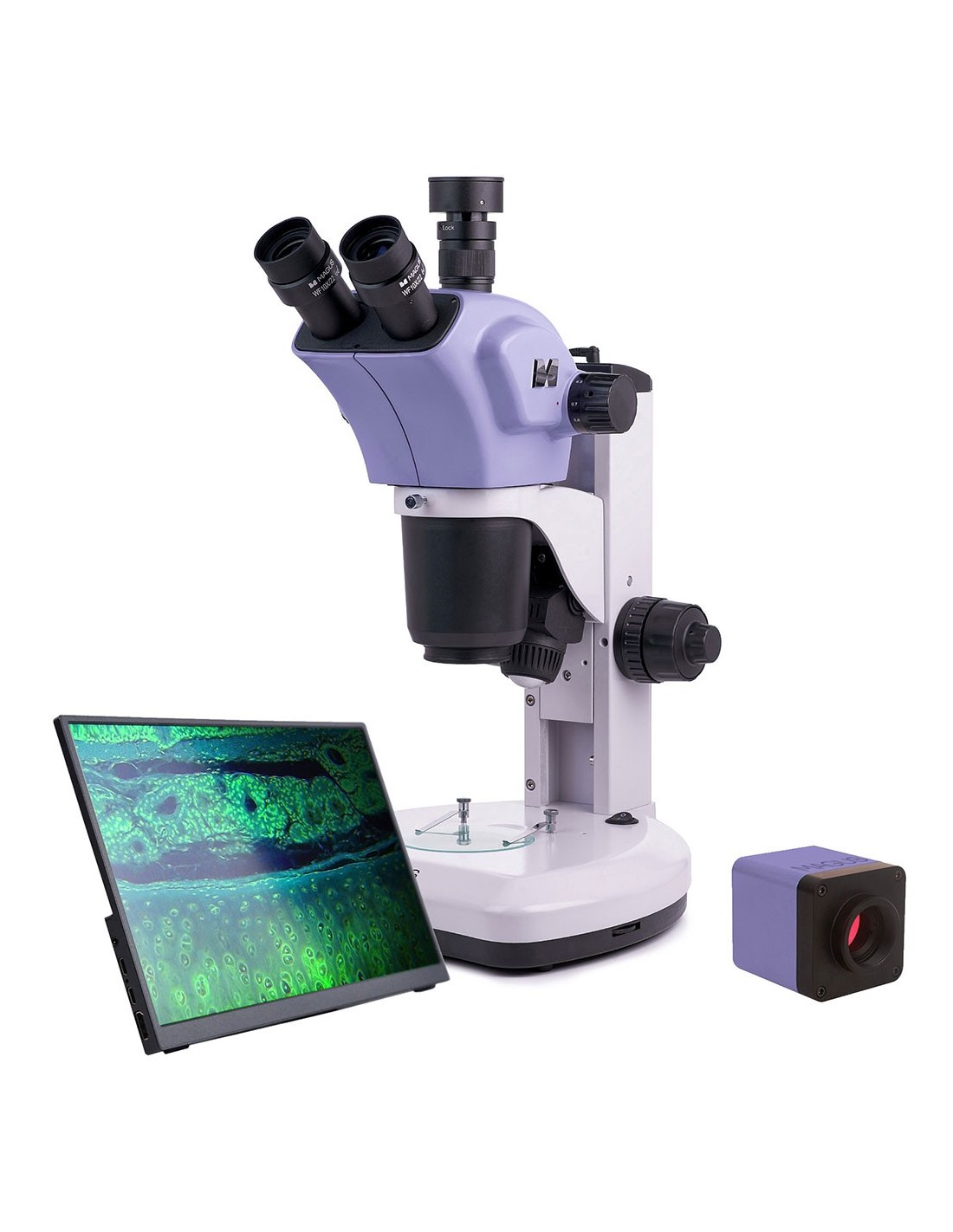

Le microscope stéréoscopique MAGUS Stereo 9T forme une image tridimensionnelle non inversée et dispose d'une large distance de travail. Il est possible d'examiner les échantillons mais aussi de les expérimenter. Le système optique de type Greenough produit des images nettes et tridimensionnelles, essentielles aux observations de haute précision. Le microscope dispose d'un zoom et de deux éclairages (lumière transmise et réfléchie) et peut être amélioré avec des accessoires supplémentaires. Excellent choix pour la restauration, le soudage, le modélisme, la réparation de machines et les opérations de contrôle qualité.
Appareil photo numérique
MAGUS CHD10 est l'appareil photo avec interface HDMI.< br /> La caméra est équipée d'un capteur de 2 MP et produit des images Full HD réalistes à une résolution de 1920 x 1080 pixels.
Il s'agit d'une caméra autonome qui ne nécessite pas de connexion à l'ordinateur ni l'installation de logiciels supplémentaires. Vous pouvez connecter la caméra directement à un téléviseur, un moniteur ou un projecteur pour afficher une image.
L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. La vidéo est enregistrée à 60 ips.
La caméra combine un taux FPS élevé et une bande passante HDMI élevée. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur
MAGUS MCD Les moniteurs fonctionnent en combinaison avec les caméras MAGUS CHD pour former un système d'imagerie complet pour les microscopes MAGUS.
La connexion à la caméra se fait via son interface HDMI. Le moniteur affiche les images en temps réel. Son écran LCD IPS présente un grand angle de vision, une luminosité élevée et un bon contraste. Lorsque vous regardez l'écran, même sous un grand angle, l'image n'est pas déformée. La taille de l'écran est de 13,3''.
Le moniteur peut être installé sur une surface horizontale à l'aide d'un support pliable ou monté directement sur une caméra ou un trépied.
Optique
Optique
strong>

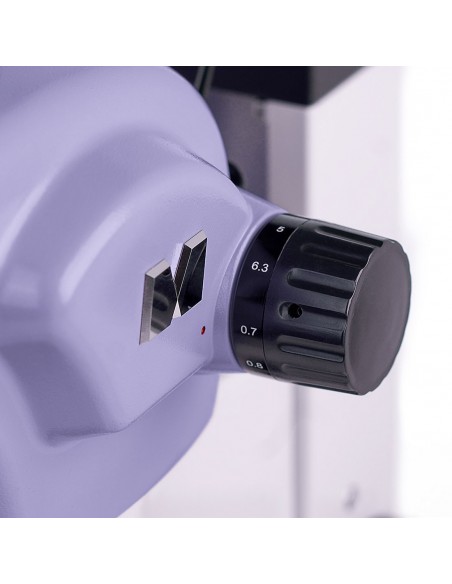

Le microscope comporte une tête trinoculaire avec un tube trinoculaire pour le montage d'une caméra. Un adaptateur à monture C est inclus, mais l'appareil photo numérique doit être acheté séparément. La tête trinoculaire pivote à 360°. L'objectif zoom utilisé conjointement avec un oculaire 10x offre un grossissement de 7x à 63x. Grâce à l'objectif zoom, le grossissement change sans réduire la mise au point. Si vous utilisez des objectifs supplémentaires (non inclus), vous pouvez modifier la plage de grossissement, la distance de travail et le champ de vision du microscope. Il est possible d'augmenter le grossissement du microscope jusqu'à 315x grâce à des accessoires en option.
Éclairage
La zone de travail est éclairée par deux éclairages LED : un éclairage à lumière transmise de 5 W et un éclairage à lumière réfléchie (oblique) de 3 W. Les deux éclairages sont alimentés par une source CA, sont lumineux et ne changent pas de température de couleur lorsque vous réglez la luminosité. Ils ont une durée de vie de 50 000 heures.
Plaque et mécanisme de mise au point
Une des plaques incluses est installée sur la scène : blanche et noire des deux côtés côtés, blancs ou transparents. La première plaque est utilisée pour l'observation d'objets opaques et produit une image très contrastée. Les échantillons de couleur foncée sont examinés sur la partie blanche, tandis que les échantillons de couleur claire sont examinés sur la partie noire. Les plaques blanches et transparentes sont utilisées pour l'observation d'échantillons translucides ou transparents lorsqu'une luminosité maximale et un éclairage uniforme de la zone de travail sont souhaités.

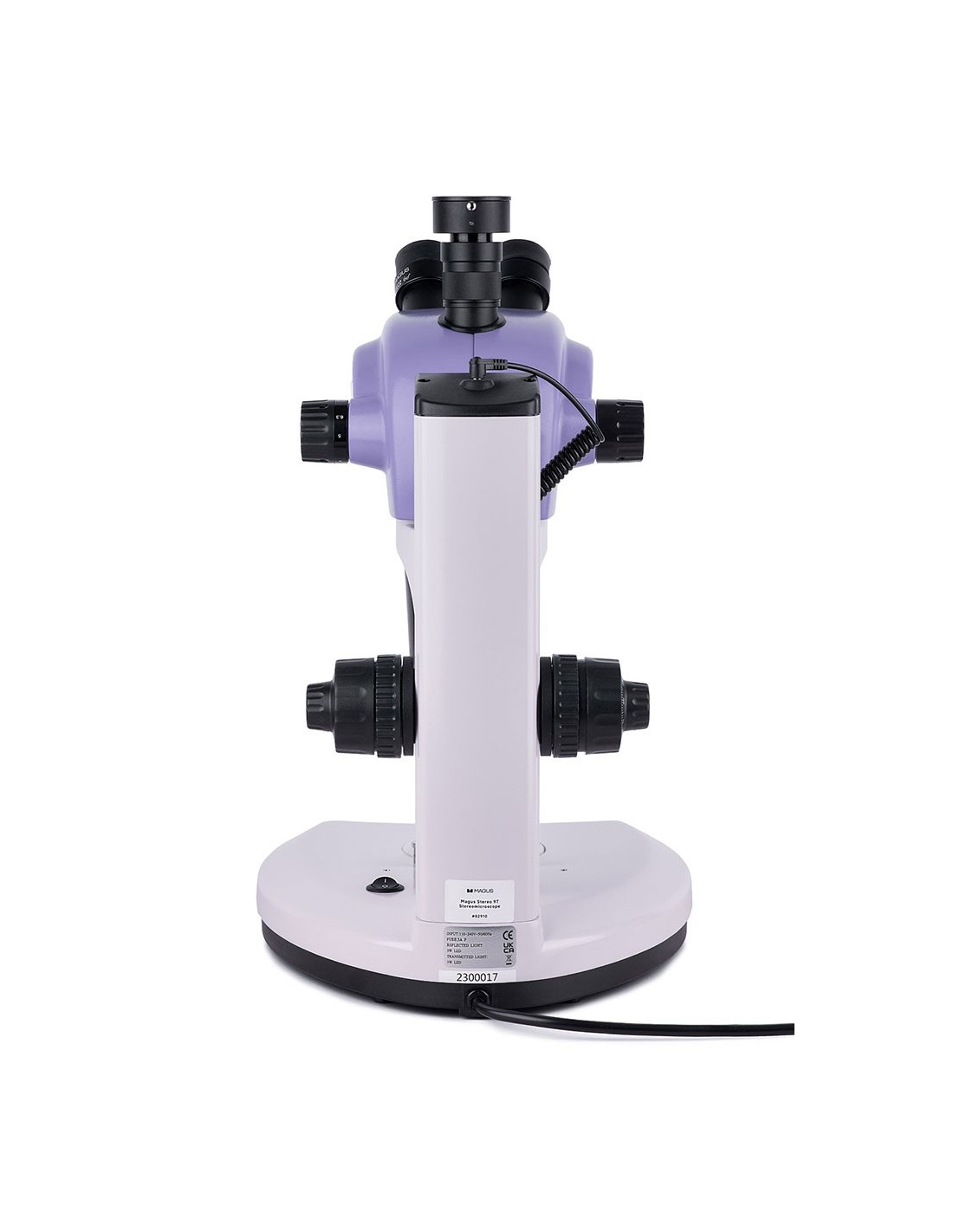

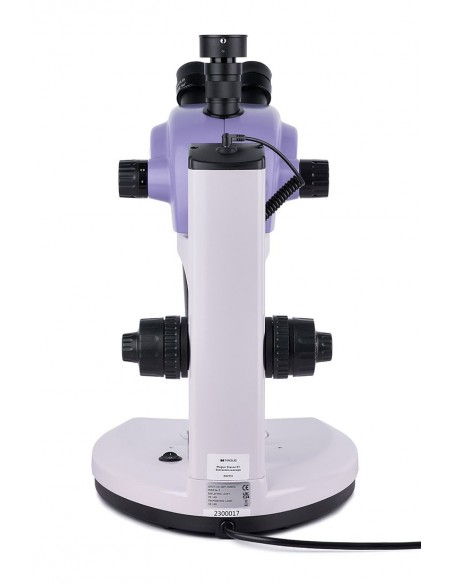

Le microscope est doté d'un mécanisme permettant de focaliser le feu grossier et fin. La mise au point fine est utilisée à un grossissement supérieur à 40x. La mise au point grossière comporte un réglage de la tension.
Accessoires
Pour augmenter les capacités de votre microscope, vous pouvez utiliser des accessoires supplémentaires, tels que des oculaires, des lentilles auxiliaires, diapositives d'étalonnage et appareils photo numériques. Il est également possible d'installer un dispositif d'observation en lumière polarisée.
Principales caractéristiques du microscope :
- Objectif zoom avec un rapport de 9 : 1
- Rotation à 360° de la tête trinoculaire, tube trinoculaire pour capturer des photos et des vidéos
- Schéma optique de type Greenough, image tridimensionnelle avec une grande profondeur de champ
- Éclairage par lumière transmise et réfléchie (oblique), deux éclairages LED
- Accessoires en option pour améliorer les performances du microscope
Caractéristiques principales de la caméra :
- Fonctionnement de la caméra autonome sans connexion à un PC ni installation de logiciel
- Interface HDMI pour un transfert de données stable et rapide
- Résolution 1920 x 1080 pixels , le choix idéal pour visualiser des images sur un moniteur Full HD
- 60 ips pour observer des échantillons en mouvement, enregistrer des vidéos et déplacer l'échantillon sans retard ni saccades
- Le SONY Starvis rétro-éclairé en couleur Le capteur CMOS fournit des images avec un faible bruit et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées
- Logiciel pour l'enregistrement et l'édition de photos et de vidéos, affichage externe, mesures linéaires et angulaires

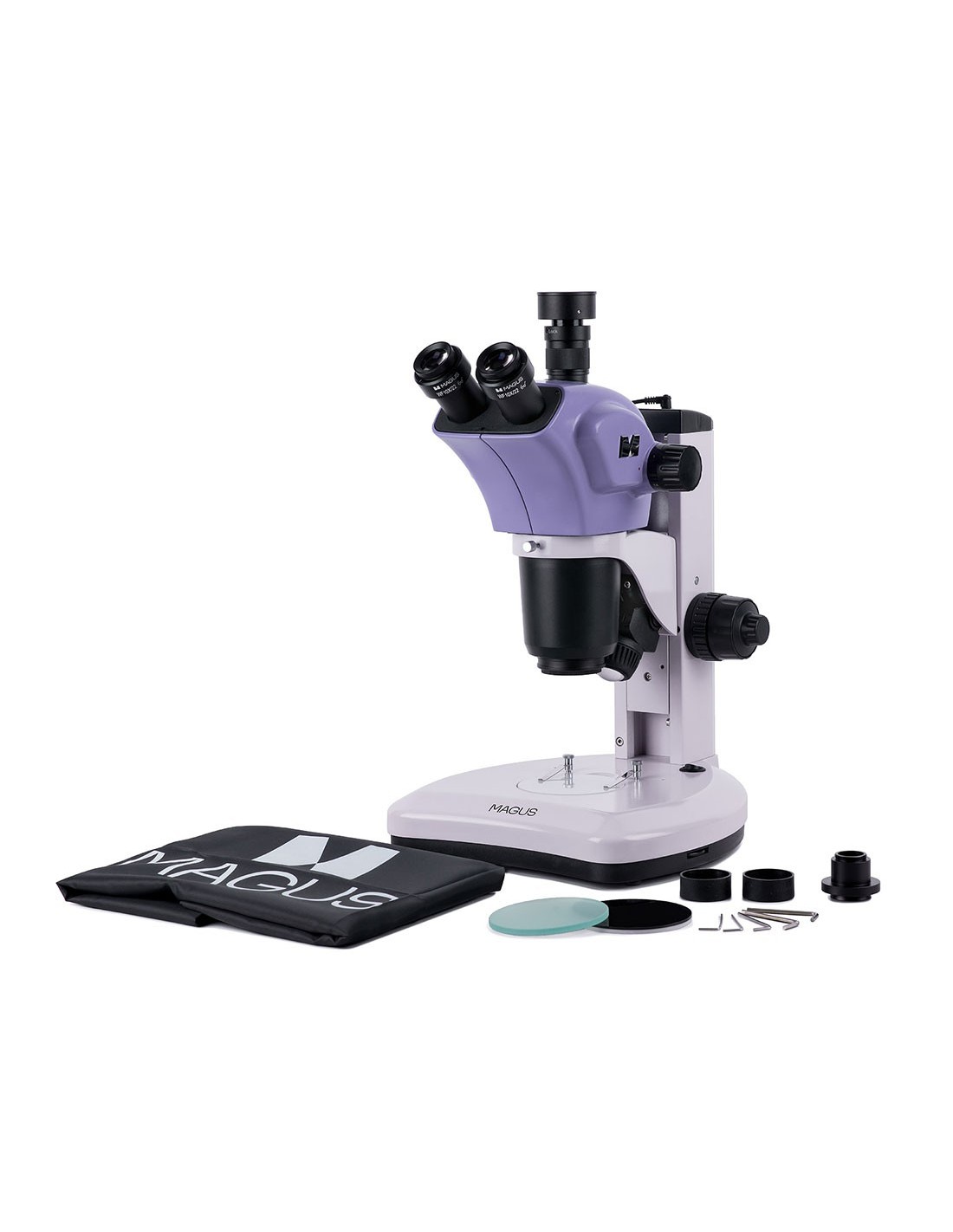

Le package contient :
- Appareil photo numérique MAGUS CHD10 (appareil photo numérique, câble HDMI (1,5 m), souris avec USB, carte mémoire SD 32 Go, adaptateur secteur AC 12 V/1 A ( Euro), manuel d'utilisation et certificat de garantie)
- Moniteur LCD MAGUS MCD20
- Base avec source lumineuse pour observations en lumière transmise et alimentation électrique
- Support avec mécanisme de mise au point
- Tête trinoculaire
- Oculaire 10x/22 mm (2 pcs.)
- Plaque de scène blanche et noire
- Plaque blanche
- Plaque transparente
- Illuminateur à lumière réfléchie oblique
- Adaptateur à monture C
- Câble d'alimentation pour secteur AC
- Couvercle anti-poussière li>
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- Oculaire 15x/15 mm (2 pcs .)
- Oculaire 16x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.) )
- Oculaire 25x/9 mm ( 2 pcs.)
- Objectif auxiliaire 0,5x
- Objectif auxiliaire 2x
- Illuminateur annulaire lumière réfléchie
- Outils de polarisation
- Verre d'étalonnage
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018584 |
| td> |
| Taille du colis (LxLxH) | 44x42x67 cm |
| Poids d'expédition | 13,65 kg |
| Délimiteur | Microscope stéréoscopique MAGUS Stereo 9T |
| Type | stéréo/instrumental, numérique |
| Tête | trinoculaire |
| Tube vertical | rotatif à 360° |
| Angle d'inclinaison de la tête | 45° |
| Grossissement, x | 7 à 63 dans la configuration de base (*en option : 3,5 à 315) ; Rapport de zoom 9:1 |
| Plage de grossissement | jusqu'à 200x |
| Diamètre du tube oculaire , mm | 30 |

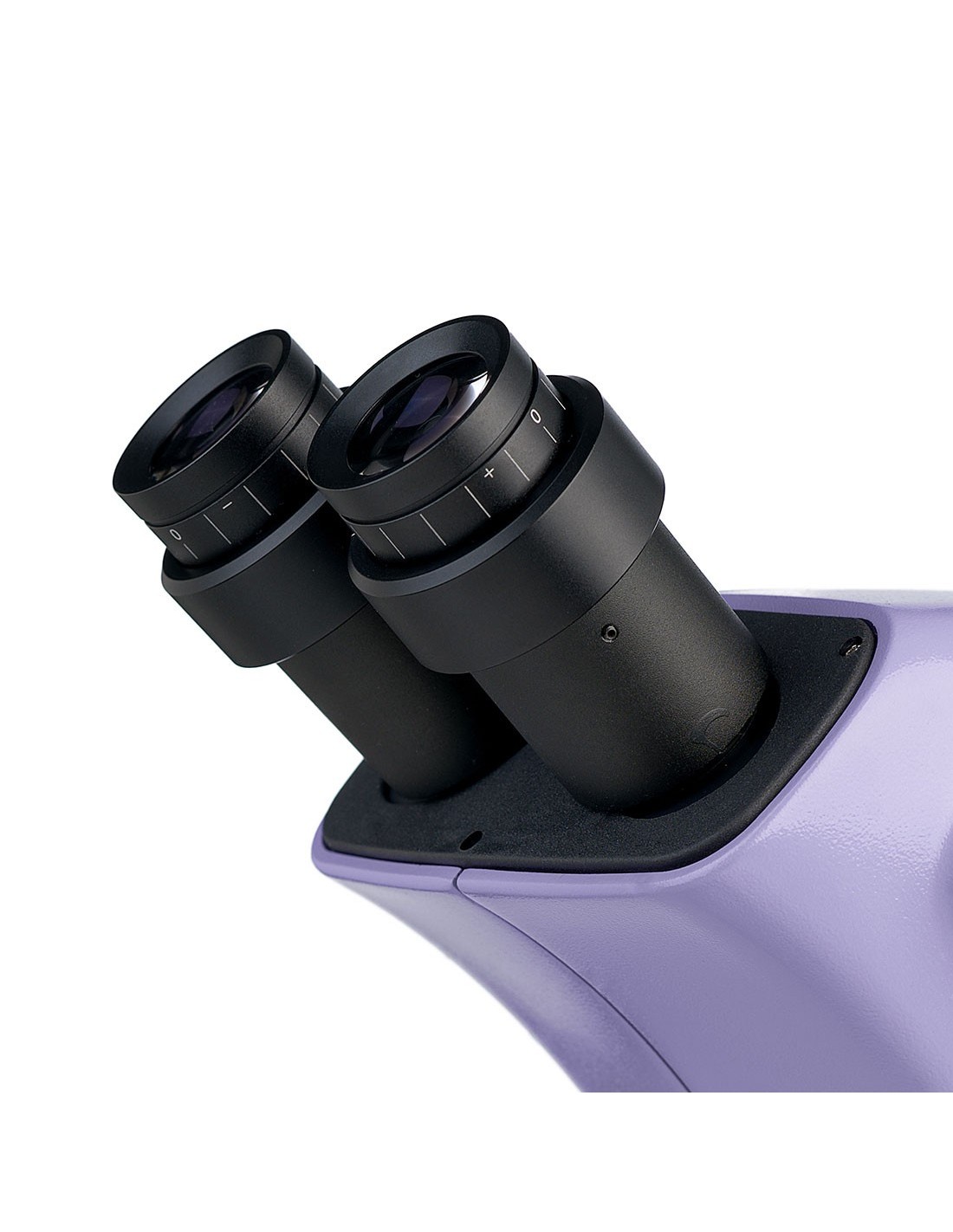

| Oculaires | 10x/22 mm, dégagement oculaire long (*en option : 15x/15 mm, 16x /15 mm, 20x/12 mm, 25x/9 mm) |
| Objectifs | 0,7–6,3x (*facultatif : avec objectif auxiliaire 0,5x : 0,35–3,15x ; avec objectif auxiliaire 2x : 1,4–12,6x) |
| Distance de travail, mm | 110 (avec objectif auxiliaire 0,5x : 188 ; avec 2x objectif auxiliaire : 40.4) |
| Distance interpupillaire, mm | 53 — 75 |
| Champ de champ de vision, mm | 31,43–3,49 (avec objectif auxiliaire 0,5x : 62,85–6,98 ; avec objectif auxiliaire 2x : 15,71–1,745), avec un oculaire 10x |
| Scène, mm | Ø90 |
| plaque blanche, plaque blanche/noire, plaque transparente |
| Réglage dioptrique de l'oculaire, dioptries | ± 5D sur chaque oculaire |
| Mise au point | coaxial, grossier (83 mm, avec réglage grossier de la tension de mise au point) et fin (0,002 mm) |
| Éclairage | LED |
| Réglage de la luminosité | oui |
| Alimentation | 220 V/50 Hz, secteur AC |
| Type de source lumineuse |
| Possibilité de connecter des équipements supplémentaires | instruments de polarisation |
| Niveau utilisateur | Utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Schéma optique | Greenough |
| Application | pour la recherche appliquée |
| double |
| Méthode de recherche | champ clair |
| Ensemble avec trousse/étui/sac | couvercle anti-poussière |
| Poids, kg | 8 |
| Dimensions, mm | 280x463x335 |
| === Délimiteur === | Appareil photo numérique |
| Capteur | SONY Starvis CMOS |
| Couleur/monochrome | couleur |
| Mégapixels | 2 |
| Résolution maximale, px | 1920x1080 |
| Taille du capteur | 1/2,8" (5,57x3,13 mm) |
| Taille des pixels, µm | 2,9x2,9 |
| Connecteurs d'interface | HDMI 1.4 |
| Carte mémoire | SD jusqu'à 32 Go |
| Possibilité de connecter un équipement supplémentaire |
| Sensibilité à la lumière | 1 300 mV à 1/30 s |
| Temps d'exposition | 0,04 ms – 1 000 ms |
| Enregistrement vidéo | oui |
| Emplacement d'installation | tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg |
| Format vidéo |
| Format vidéo |
| td> | *.h264/*.h265, *.mp4 |
| Plage spectrale, nm |
| Type d'obturateur | ERS (obturateur à rideau électronique) |
| Logiciel |
| Configuration système requise | ne nécessite pas de connexion à un ordinateur |
| Type de montage | Montage C |
| Corps | aluminium robuste |
| Alimentation de la caméra | Adaptateur secteur 12 V, 1 A |
| Spécifications de l'adaptateur secteur | entrée : tension alternative 100– 240 V, 50/60 Hz, sortie : tension continue 12 V/1 A |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| == = Délimiteur == = | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 1920x1080 (Full HD) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| Nombre de couleurs affichées | 16,7 m |
| Contraste | 1000:1 |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran ( LxH), mm | 295x165 |
| Pas de pixel (LxH), mm | 0,154x0,154 |
| Fréquence de la source optique, Hz | 60 |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C | -15 — 55 |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Alimentation | AC 110-220 V, DC 5-12 V/1 A (Type C) |
| Consommation d'énergie, W | 12 (max.) |
