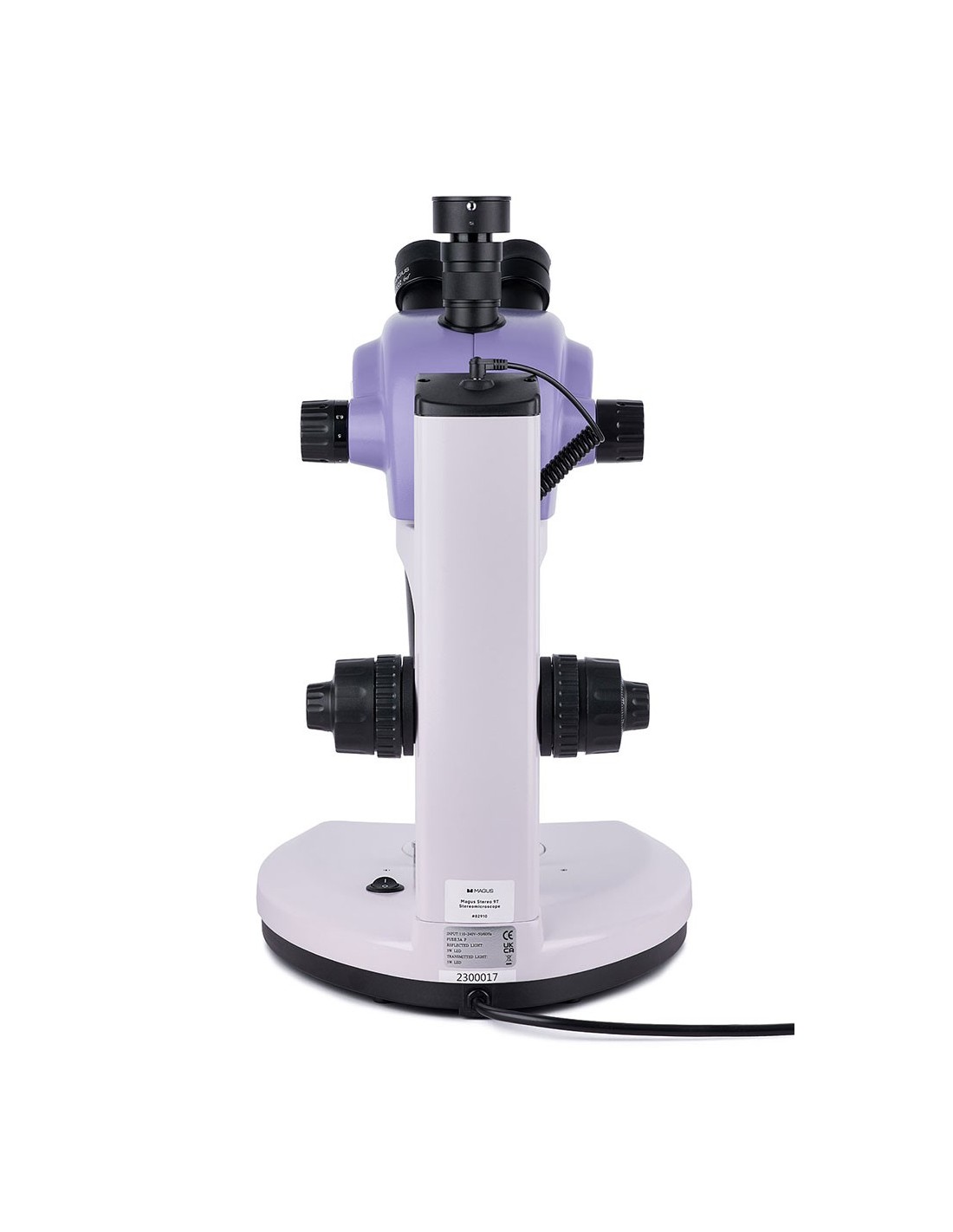

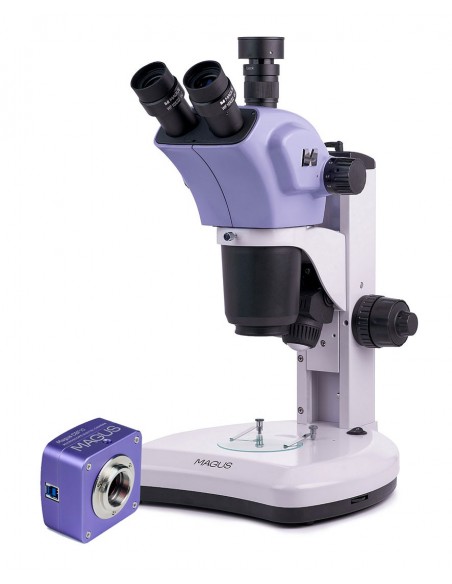

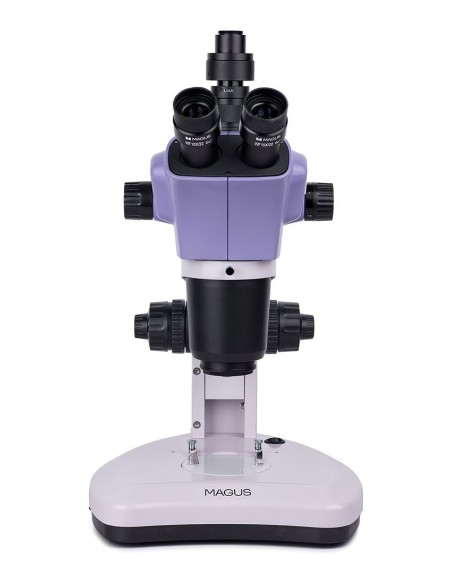

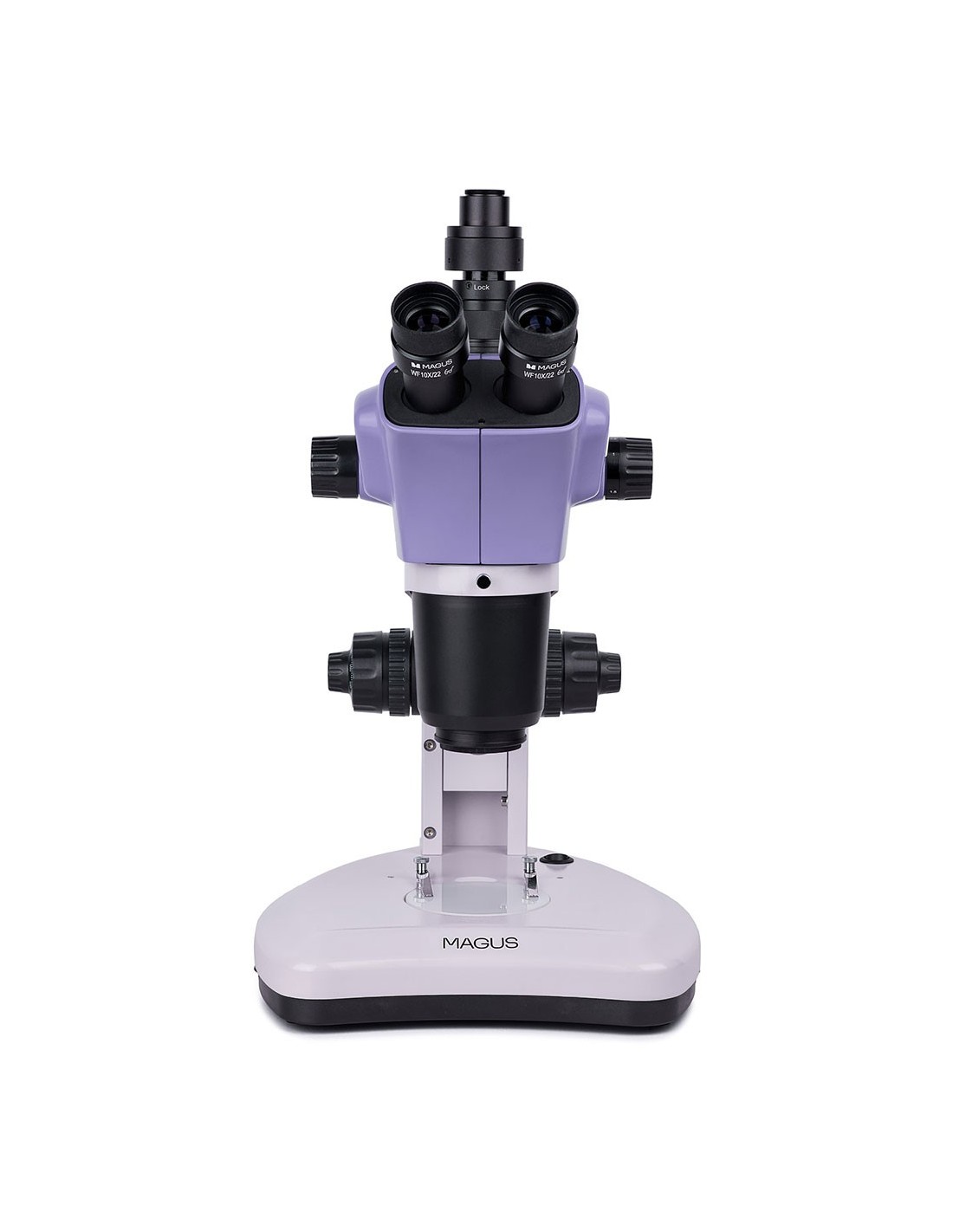

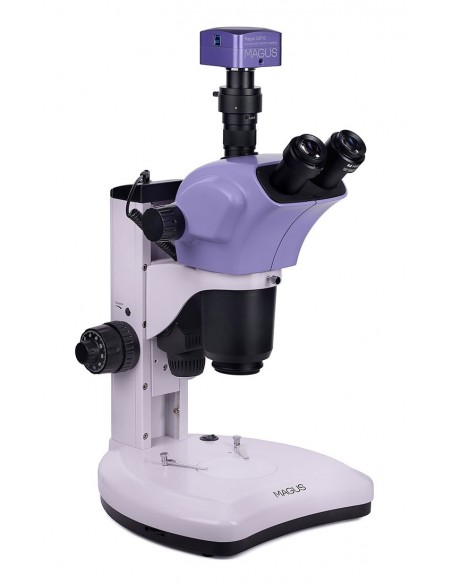

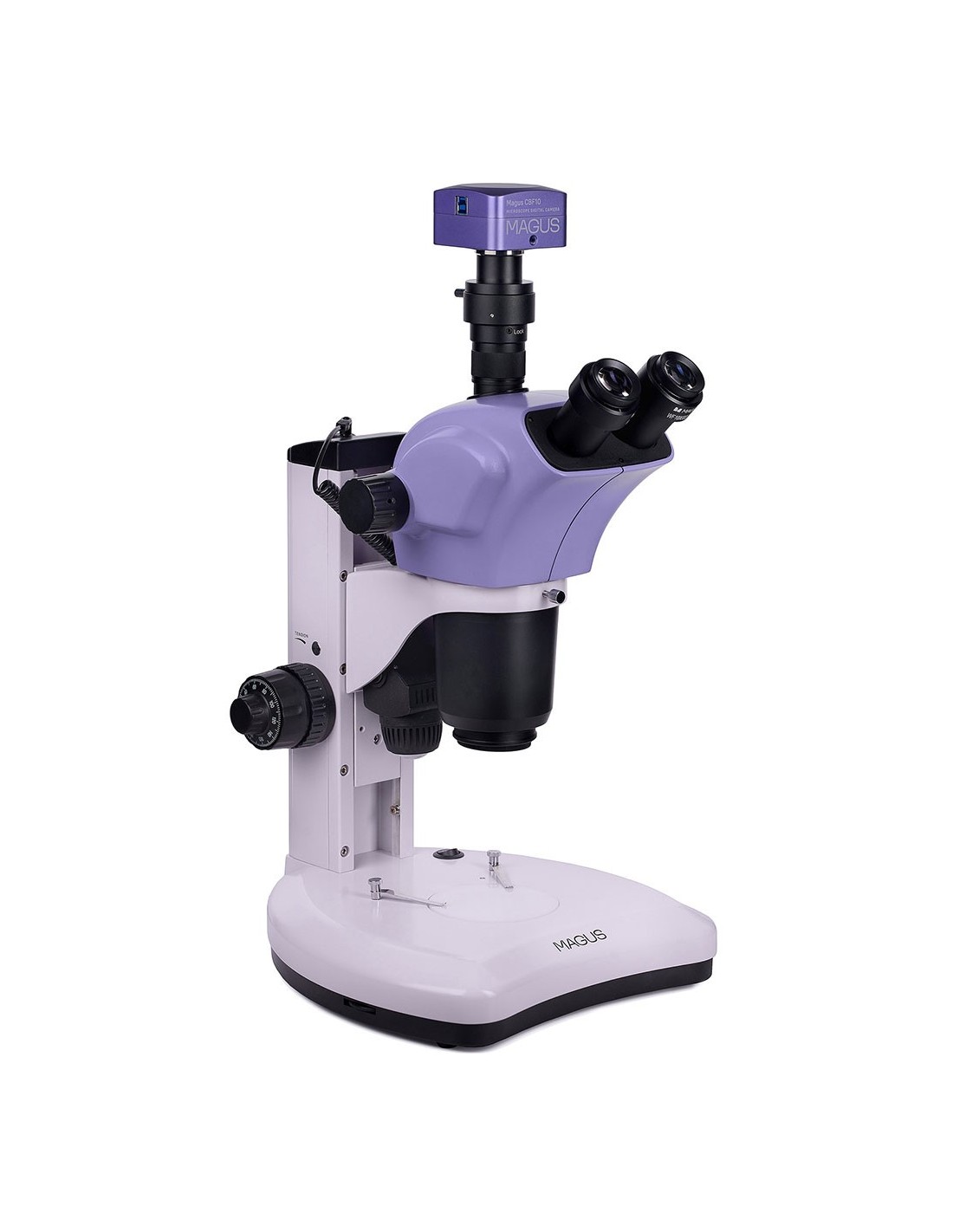

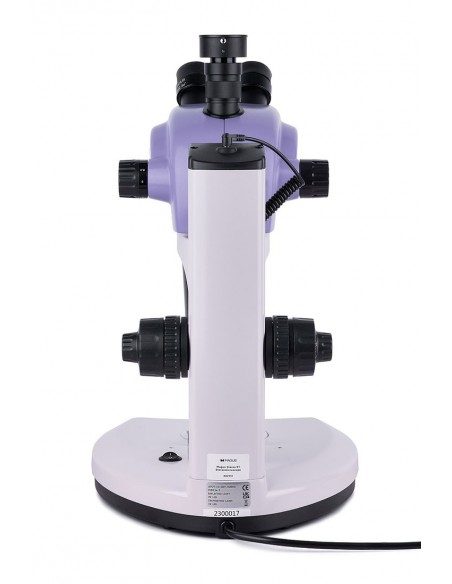

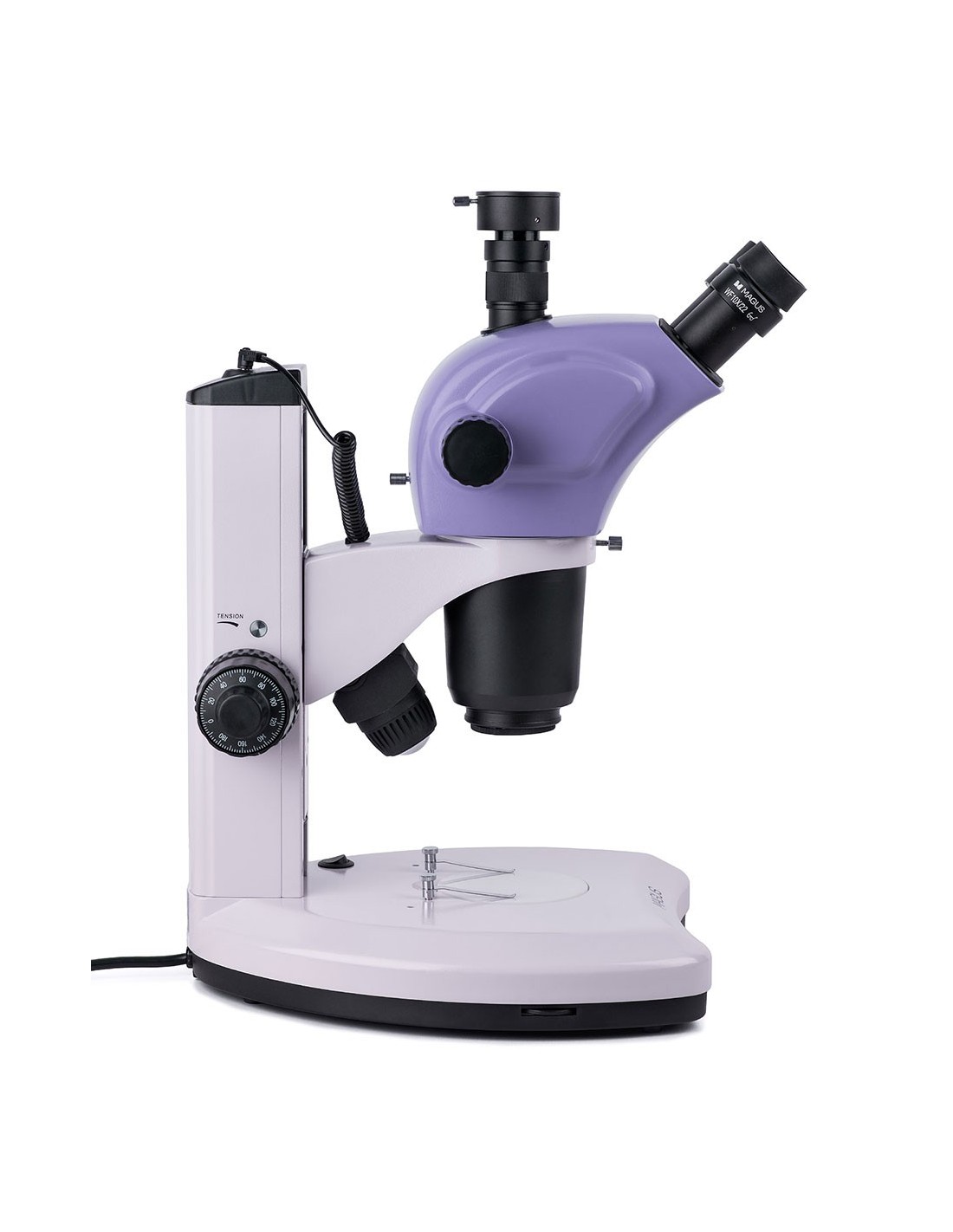

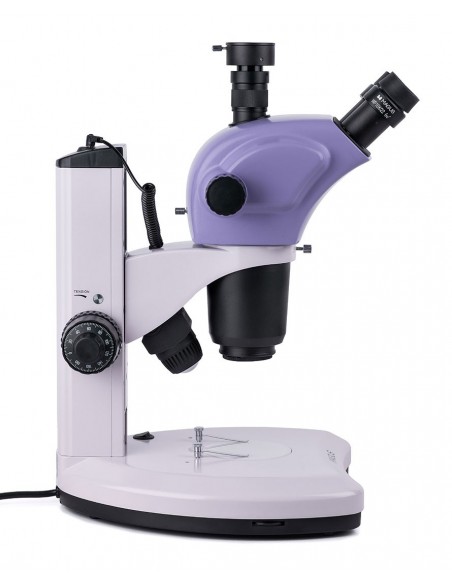

Le microscope stéréoscopique MAGUS Stereo 9T forme une image tridimensionnelle non inversée et dispose d'une large distance de travail. Il est possible d'examiner les échantillons mais aussi de les expérimenter. Le système optique de type Greenough produit des images nettes et tridimensionnelles, essentielles aux observations de haute précision. Le microscope dispose d'un zoom et de deux éclairages (lumière transmise et réfléchie) et peut être amélioré avec des accessoires supplémentaires. Excellent choix pour la restauration, le soudage, le modélisme, la réparation de machines et le contrôle qualité.
Appareil photo numérique

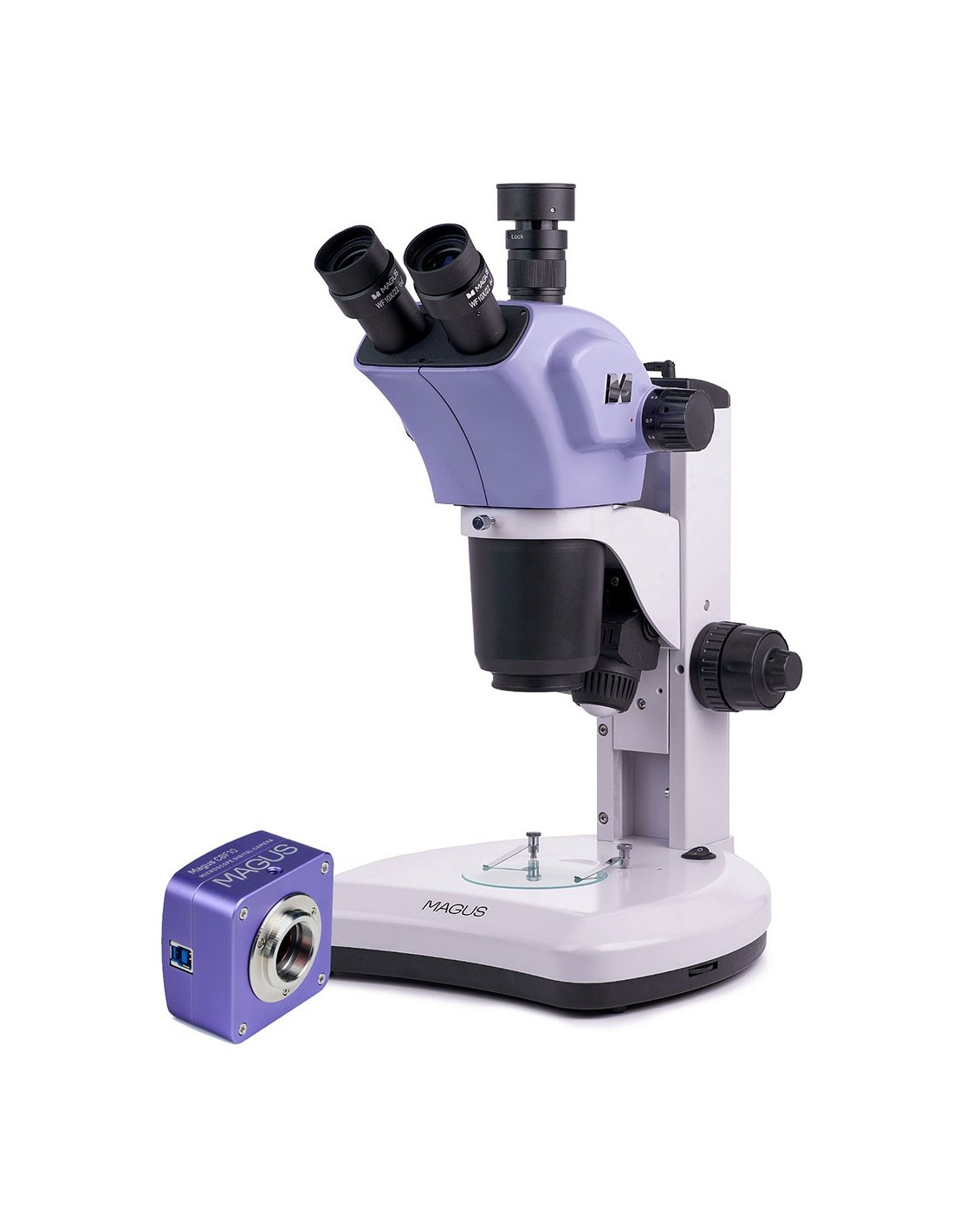

L'appareil photo numérique MAGUS CBF10 est conçu pour travailler avec un microscope : prenez des photos, enregistrez des vidéos et visualisez des images sur un écran externe. Ses caractéristiques sont les mieux adaptées aux travaux en champ clair sur les objectifs de microscope à champ plat 4x et 10x et les stéréomicroscopes.
La caméra MAGUS CBF10 est équipée d'un capteur Aptina CMOS avec une sensibilité lumineuse de 0, 62 mV/ lux/s. Vous pouvez obtenir le champ de vision maximum sans distorsion en utilisant un adaptateur avec un grossissement de 0,4x à 0,6x.
Le capteur de 18 MP vous permet d'obtenir une image réaliste et très détaillée avec une résolution de 4912x3684 px. Dans ce mode, la vidéo est capturée à 13,1 ips. Vous pouvez augmenter la fréquence d'images et, par conséquent, améliorer la fluidité de la vidéo en réduisant la résolution. Options disponibles : 2456 x 1842 px (34,3 ips) et 1228 x 922 px (54,4 ips). Dans n'importe lequel des modes sélectionnés, il est pratique d'ajuster la mise au point du microscope. Les modes avec des fréquences d'images accrues conviennent à l'étude d'objets en mouvement et de processus rapides, ainsi qu'aux présentations et démonstrations.
Optique

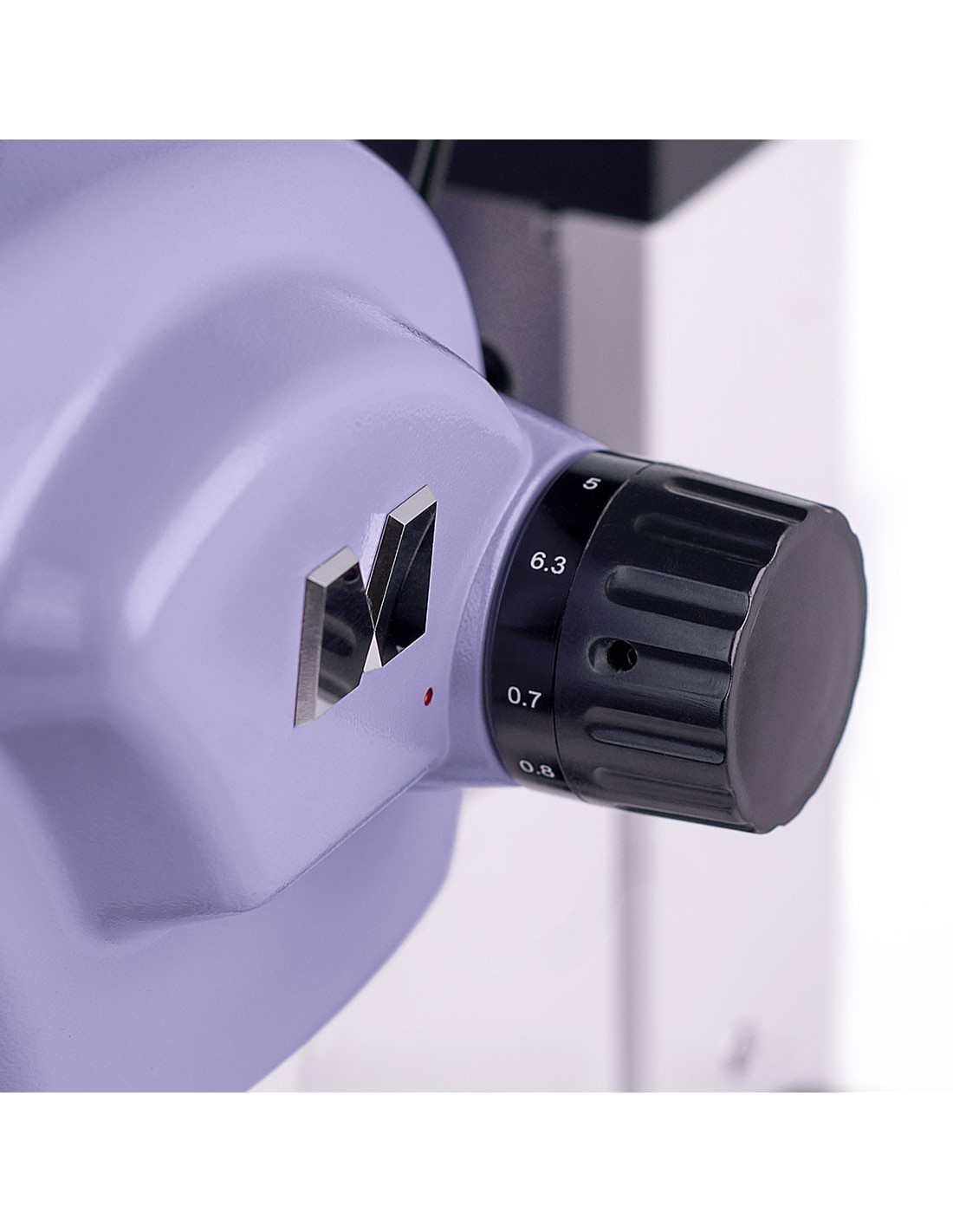

Le microscope est doté d'un trinoculaire tête avec un tube trinoculaire pour le montage d'une caméra. Un adaptateur à monture C est inclus, mais l'appareil photo numérique doit être acheté séparément. La tête trinoculaire pivote à 360°. L'objectif zoom utilisé conjointement avec un oculaire 10x offre un grossissement de 7x à 63x. Grâce à l'objectif zoom, le grossissement change sans réduire la mise au point. Si vous utilisez des objectifs supplémentaires (non inclus), vous pouvez modifier la plage de grossissement, la distance de travail et le champ de vision du microscope. Il est possible d'augmenter le grossissement du microscope jusqu'à 315x grâce à des accessoires en option.
Éclairage
La zone de travail est éclairée par deux éclairages LED : un éclairage à lumière transmise de 5 W et un éclairage à lumière réfléchie (oblique) de 3 W. Les deux éclairages sont alimentés par une source CA, sont lumineux et ne changent pas de température de couleur lorsque vous réglez la luminosité. Ils ont une durée de vie de 50 000 heures.
Plaque et mécanisme de mise au point
Une des plaques incluses est installée sur la scène : blanche et noire des deux côtés côtés, blancs ou transparents. La première plaque est utilisée pour l'observation d'objets opaques et produit une image très contrastée. Les échantillons de couleur foncée sont examinés sur la partie blanche, tandis que les échantillons de couleur claire sont examinés sur la partie noire. Les plaques blanches et transparentes sont utilisées pour l'observation d'échantillons translucides ou transparents lorsqu'une luminosité maximale et un éclairage uniforme de la zone de travail sont souhaités.
Le microscope est doté d'un mécanisme permettant de focaliser le feu grossier et fin. La mise au point fine est utilisée à un grossissement supérieur à 40x. La mise au point grossière comporte un réglage de la tension.
Accessoires
Pour augmenter les capacités de votre microscope, vous pouvez utiliser des accessoires supplémentaires, tels que des oculaires, des lentilles auxiliaires, diapositives d'étalonnage et appareils photo numériques. Il est également possible d'installer un dispositif d'observation en lumière polarisée.
Principales caractéristiques du microscope :
- Objectif zoom avec un rapport de 9 : 1
- Rotation à 360° de la tête trinoculaire, tube trinoculaire pour capturer des photos et des vidéos
- Schéma optique de type Greenough, image tridimensionnelle avec une grande profondeur de champ
- Éclairage par lumière transmise et réfléchie (oblique), deux éclairages LED
- Accessoires en option pour améliorer les performances du microscope
Caractéristiques principales de la caméra :
- Capteur CMOS Aptina à haute sensibilité à la lumière
- Résolution du capteur de 18 MP : images très détaillées sur des objectifs à faible grossissement
- Fréquence d'images suffisante pour le réglage de la mise au point : 13,1 ips à une résolution de 4 912 x 3 684 px
- Facilitez les démonstrations en classe et l'observation d'objets en mouvement, tout cela grâce à l'augmentation de la fréquence d'images tout en diminuant la résolution ; le mouvement de l'échantillon est visible sans saccades
- L'USB 3.0 offre des vitesses de transfert de données 10 fois plus rapides que l'USB 2.0
- Logiciel permettant de créer des photos et des vidéos ainsi que de les visualiser et de les modifier en temps réel
- Mesures linéaires et angulaires

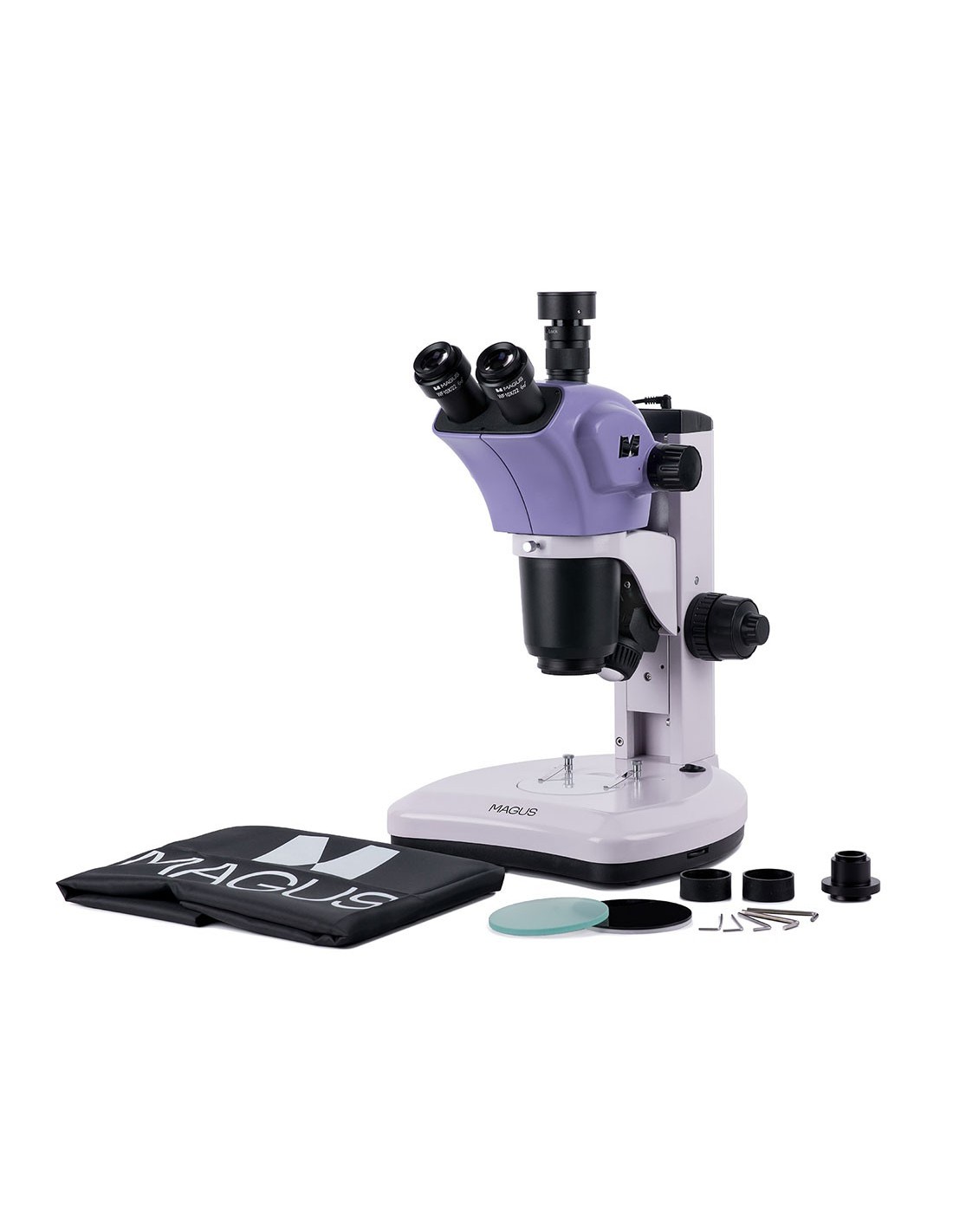

Le paquet contient :
- Appareil photo numérique MAGUS CBF10 (appareil photo numérique, USB câble, CD d'installation avec pilotes et logiciels, manuel d'utilisation et certificat de garantie)
- Base avec source lumineuse pour observations en lumière transmise et alimentation électrique
- Support avec mécanisme de réglage de la mise au point
- Tête trinoculaire

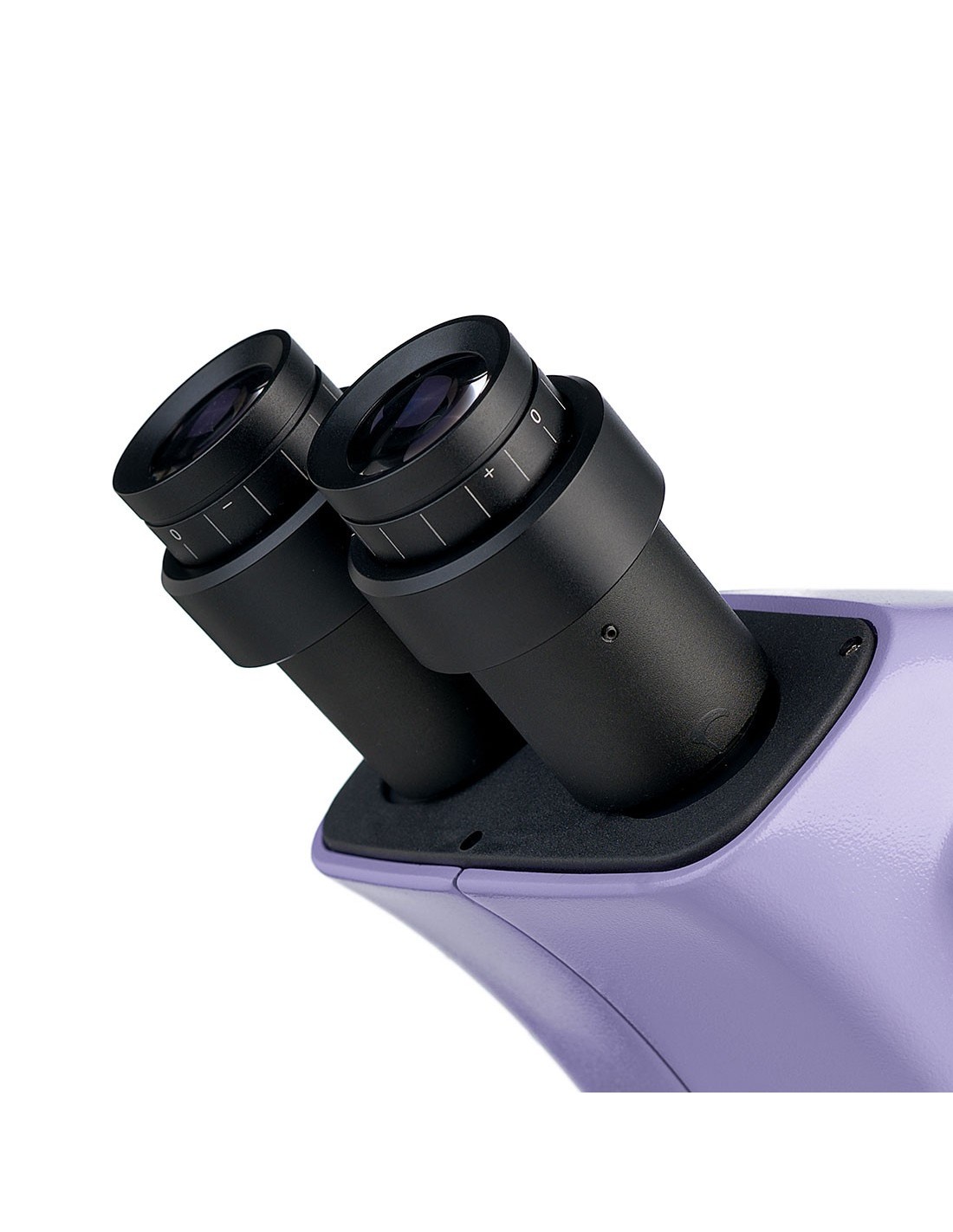

- Oculaire 10x/22 mm (2 pcs.)
- Plaque de scène blanche et noire
- Plaque blanche
- Transparent plaque
- Illuminateur à lumière réfléchie oblique
- Adaptateur à monture C
- Câble d'alimentation pour secteur AC
- Cache anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 15x/ 15 mm (2 pcs.)
- Oculaire 16x/15 mm (2 pcs.)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x /9 mm (2 pcs.)
- Objectif auxiliaire 0,5x
- Objectif auxiliaire 2x
- Anneau lumineux à lumière réfléchie
- Instruments de polarisation
- Verre d'étalonnage
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555018577 |
| Taille du colis (LxLxH) | 44x42x67 cm |
| Poids d'expédition | 12,1 kg |
| Délimiteur | Microscope stéréoscopique MAGUS Stereo 9T |
| === Délimiteur === | Spécifications du microscope |
| Type | stéréo/instrumental, numérique |
| Texte | trinoculaire |
| Tube vertical | Rotatif à 360° |
| Angle d'inclinaison de la tête | 45° |
| Grossissement, x | 7–63 dans la configuration de base (*facultatif : 3,5–315) ; Rapport de zoom 9:1 |
| Plage de grossissement | jusqu'à 200x |
| Diamètre du tube oculaire , mm | 30 |
| Oculaires | 10x/22 mm, dégagement oculaire long (*en option : 15x/15 mm, 16x /15 mm, 20x/12 mm, 25x/9 mm) |
| Objectifs | 0,7–6,3x (*facultatif : avec objectif auxiliaire 0,5x : 0,35–3,15x ; avec objectif auxiliaire 2x : 1,4–12,6x) |
| Distance de travail, mm | 110 (avec objectif auxiliaire 0,5x : 188 ; avec 2x objectif auxiliaire : 40.4) |
| Distance interpupillaire, mm | 53 — 75 |
| Champ de champ de vision, mm | 31,43–3,49 (avec objectif auxiliaire 0,5x : 62,85–6,98 ; avec objectif auxiliaire 2x : 15,71–1,745), avec un oculaire 10x |
| Scène, mm | Ø90 |
| Caractéristiques de la scène | plaque blanche, plaque blanche/noire, plaque transparente |
| Réglage dioptrique de l'oculaire, dioptries | ± 5D sur chaque oculaire |
| Mise au point | coaxial, grossier (83 mm, avec réglage grossier de la tension de mise au point) et fin (0,002 mm) |
| Éclairage | LED |
| Réglage de la luminosité | oui |
| Alimentation | 220 V/50 Hz, secteur AC |
| Type de source lumineuse | lumière réfléchie : éclairage oblique – LED 3 W ; lumière transmise : LED 5 W |
| Possibilité de connecter des équipements supplémentaires | instruments de polarisation |
| Niveau utilisateur | Utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Schéma optique | Greenough |
| Application | pour la recherche appliquée |
| Position d'éclairage | double |
| Méthode de recherche | champ clair |
| Ensemble avec trousse/étui/sac | couvercle anti-poussière |
| Poids, kg | 8 |
| Dimensions, mm | 280x463x335 |
| === Délimiteur === | Appareil photo numérique |
| Capteur | Aptina CMOS |
| Couleur/monochrome | couleur |
| Mégapixels | 18 |
| Résolution maximale, px | 4912x3684 td> |
| Taille du capteur | 1/2,3" (6,14x4,61 mm) |
| Taille des pixels, µm | 1,25x1,25 |
| Sensibilité à la lumière | 0,62 mV/lux/ s |
| Rapport signal/bruit | 36,3 dB |
| Temps d'exposition | 0,1 ms – 2 s |
| Enregistrement vidéo | oui |
| Enregistrement vidéo | oui |
| Frame rate, fps@resolution | 54.4@1228x922, 34.3@2456x1842, 13 ,1@4912x3684 |
| Dynamique plage, dB | 65,8 |
| Emplacement d'installation | tube trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg, *.bmp, *.png, *.tif |
| Format vidéo | enregistrement : *.wmv, *.avi, *.h264 (Windows 8 et versions ultérieures), *h265 (Windows 10 et versions ultérieures) |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (obturateur à rideau électronique) |
| Balance des blancs | manuel, automatique |
| Contrôle de l'exposition | manuel, automatique |
| Fonctionnalités du logiciel | taille de l'image, luminosité, contrôle de l'exposition |
| Logiciel | MAGUS View |
| Sortie | USB 3.0, 5 Go/s |
| Exigences du système | Windows 8/10/11 (32 bits et 64 bits), Mac OS 8 GHz Intel Core 2 ou version ultérieure, minimum 2 Go de RAM, port USB 3.0, CD-ROM, 17" ou plus |
| Type de montage | Montage C |
| Corps | aluminium robuste |
| Alimentation de la caméra | CC, 5 V, depuis le port USB de l'ordinateur ; Adaptateur 12 V, 3 A pour la cellule Peltier |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
