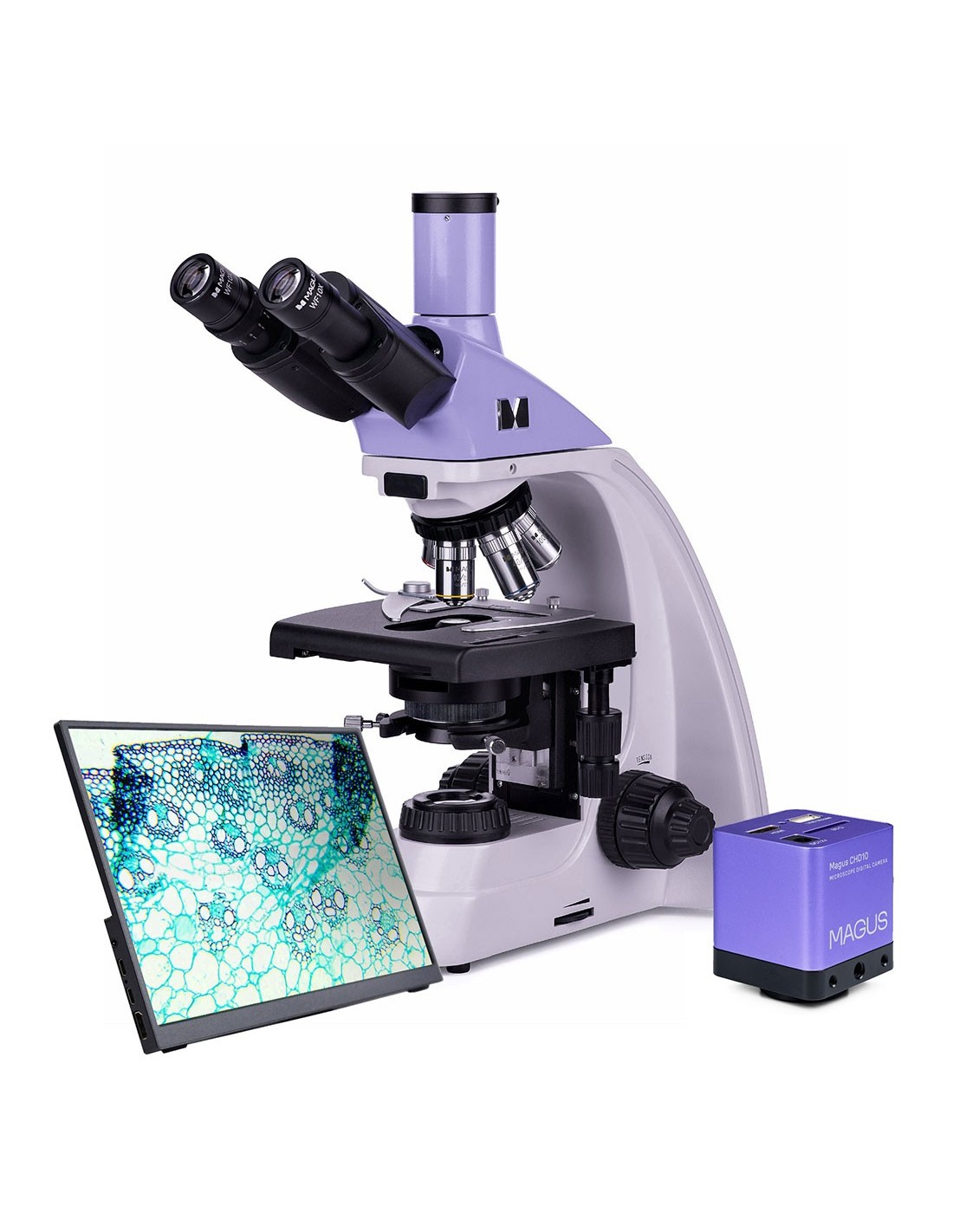

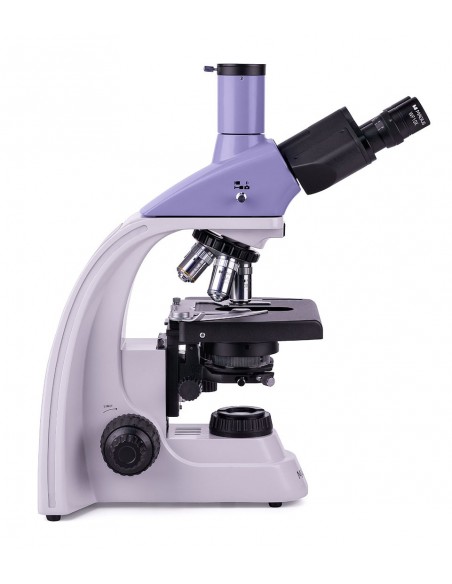

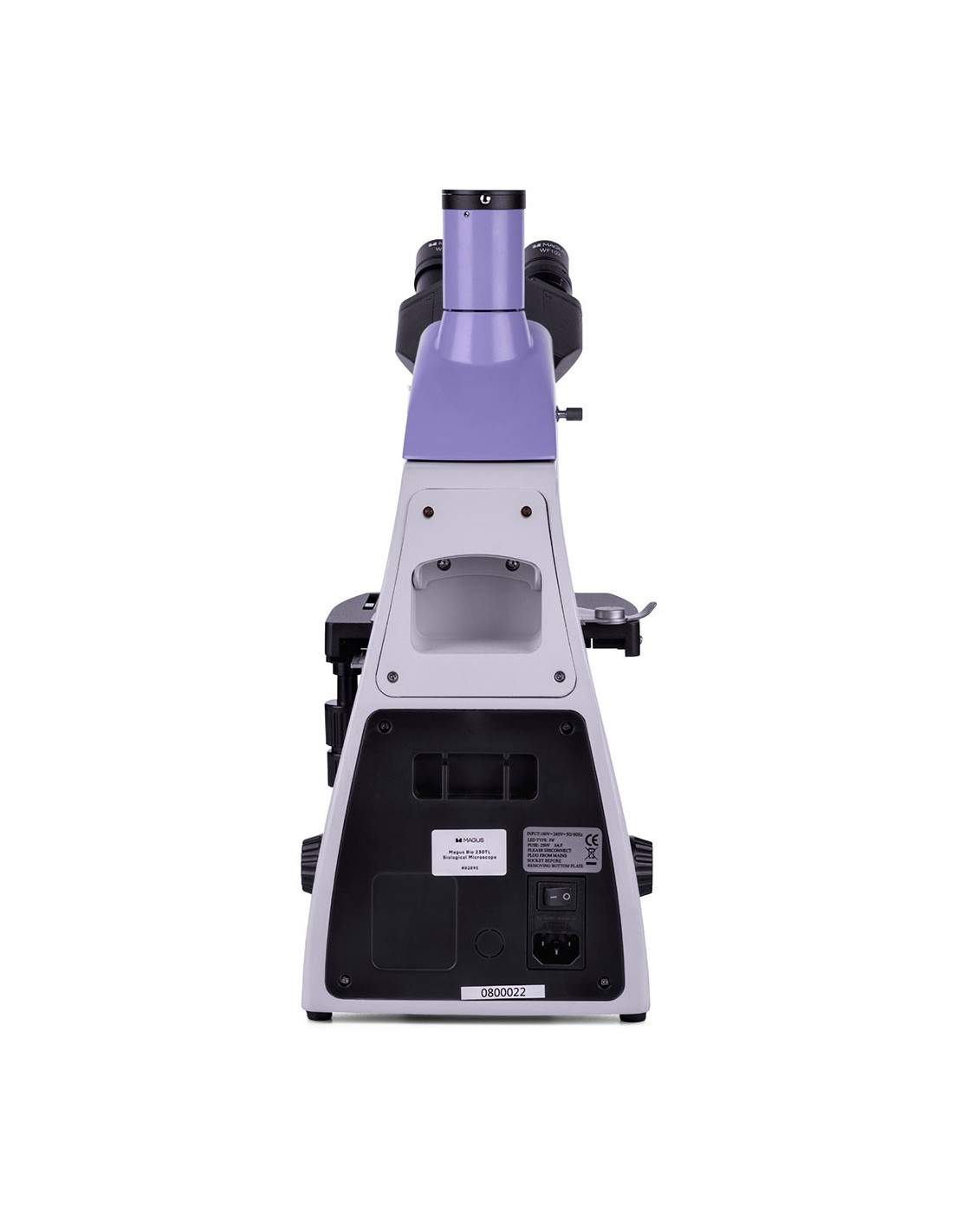

Le microscope biologique MAGUS Bio 230TL est un outil indispensable pour un laboratoire de santé, un centre de diagnostic ou un institut de recherche. Ce microscope est équipé d'une tête trinoculaire et d'une source de lumière pour les observations en lumière transmise (LED) et convient à l'analyse de préparations semi-transparentes et d'échantillons naturellement transparents. Dans sa configuration de base, les observations sont réalisées à l'aide de la technique d'observation en fond clair. Grâce à l'utilisation d'accessoires supplémentaires, il sera possible d'effectuer des recherches avec des techniques de microscopie supplémentaires telles que les observations en champ noir, en lumière polarisée et en contraste de phase.
Appareil photo numérique
MAGUS CHD10 est la caméra avec interface HDMI. La caméra est équipée d'un capteur de 2 MP et produit des images Full HD réalistes avec une résolution de 1920 x 1080 pixels.
Il s'agit d'une caméra autonome qui ne nécessite pas de connexion à l'ordinateur ni l'installation de logiciels supplémentaires. Vous pouvez connecter la caméra directement à un téléviseur, un moniteur ou un projecteur pour afficher une image.
L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. La vidéo est enregistrée à 60 ips.
La caméra combine un taux FPS élevé et une bande passante HDMI élevée. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur

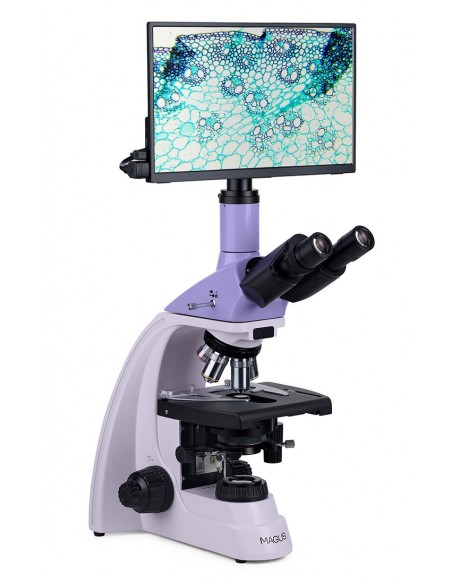

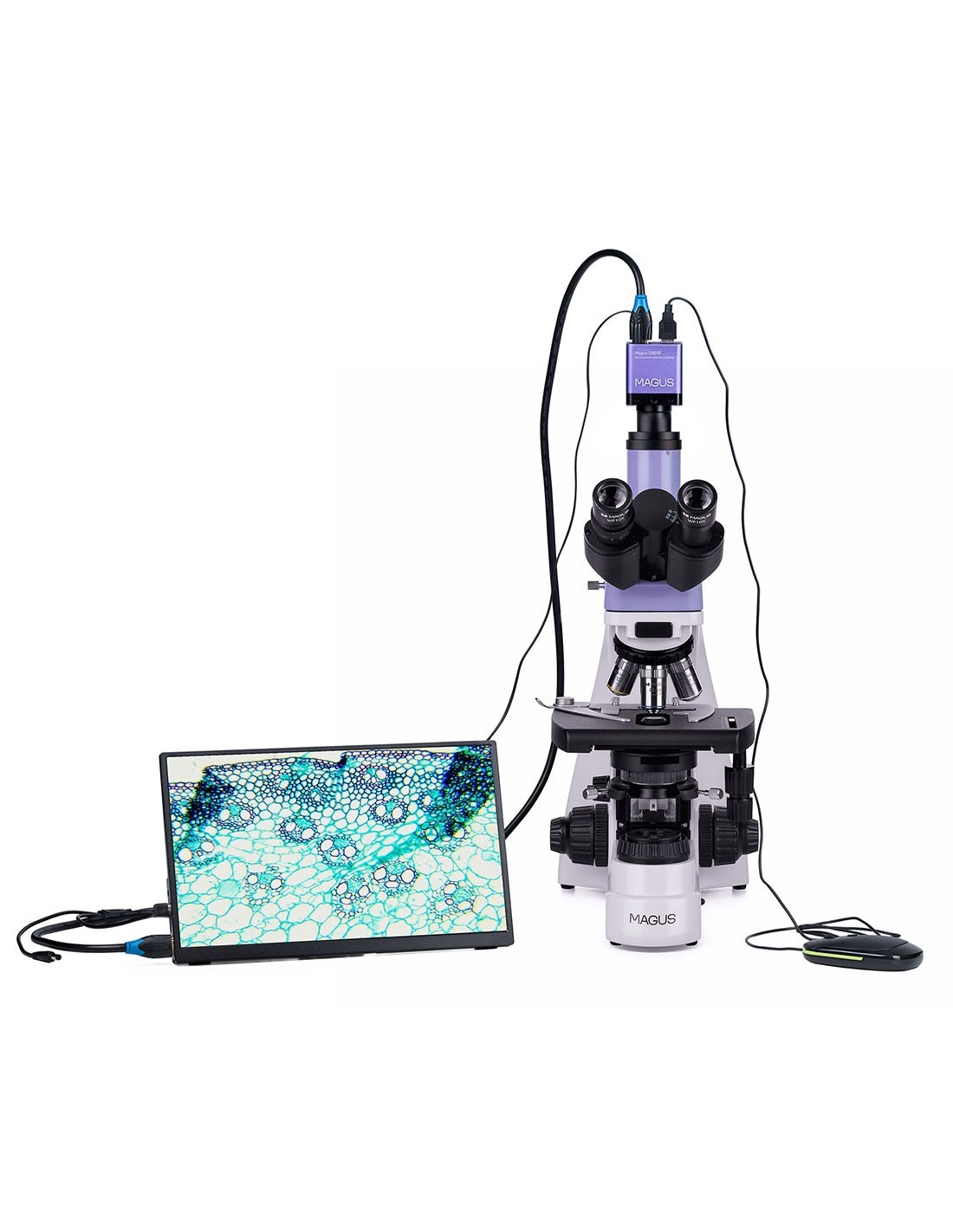

MAGUS MCD Les moniteurs fonctionnent en combinaison avec les caméras MAGUS CHD pour former un système d'imagerie complet pour les microscopes MAGUS.
La connexion à la caméra se fait via son interface HDMI. Le moniteur affiche les images en temps réel. Son écran LCD IPS présente un grand angle de vision, une luminosité élevée et un bon contraste. Lorsque vous regardez l'écran, même sous un grand angle, l'image n'est pas déformée. La taille de l'écran est de 13,3''.
Le moniteur peut être installé sur une surface horizontale à l'aide d'un support pliable ou monté directement sur une caméra ou un trépied.
Optique
Optique
strong>

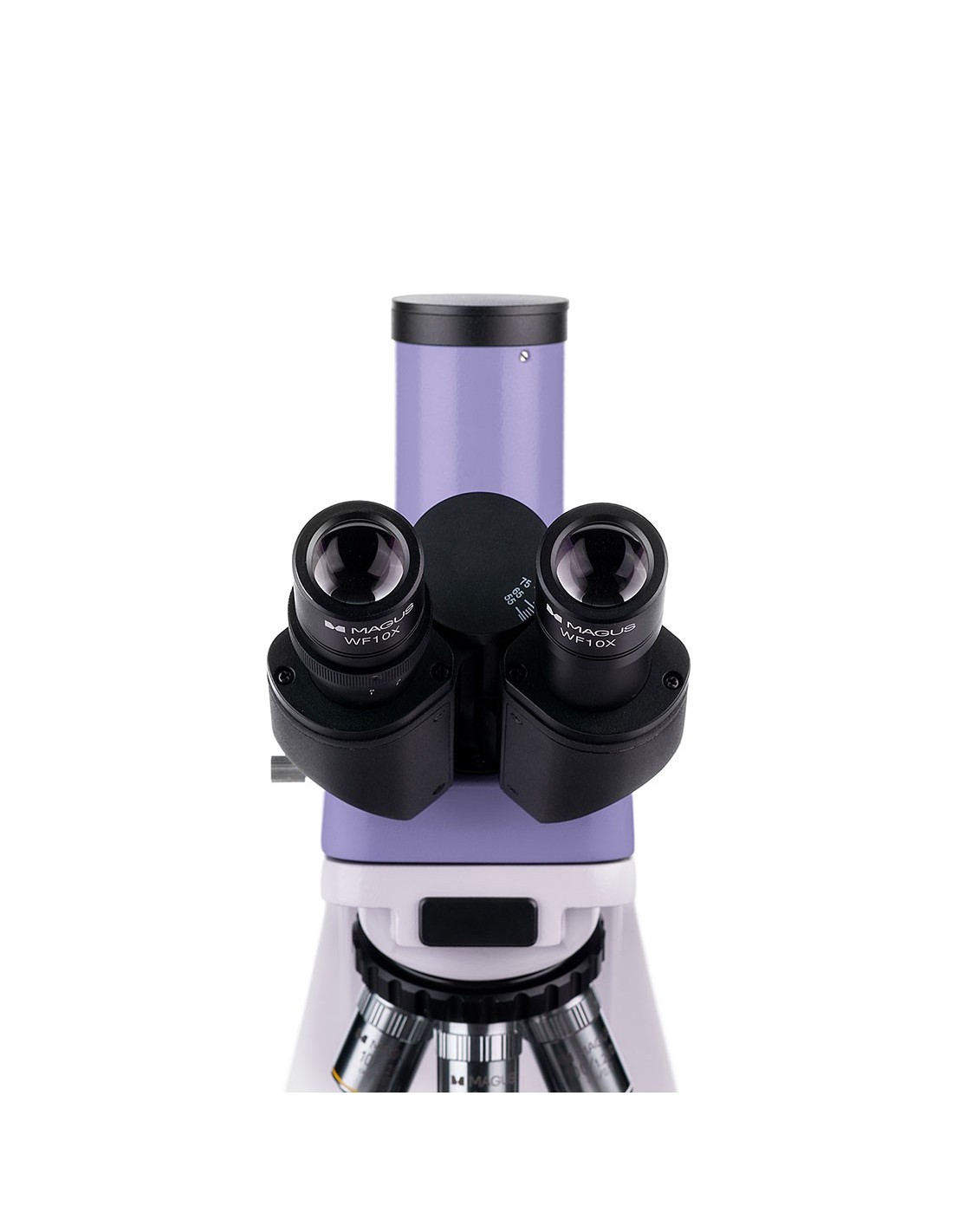

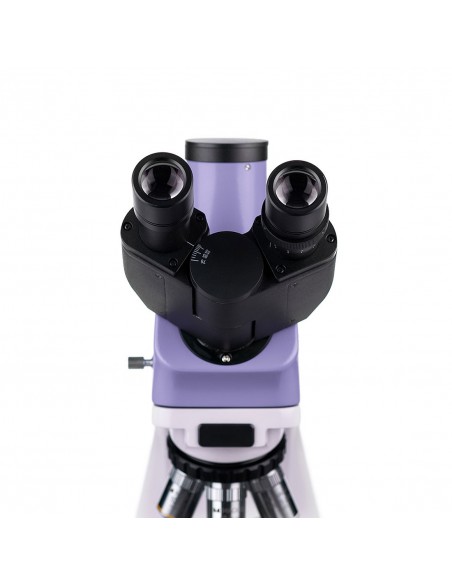

Les tubes optiques peuvent pivoter à 360°, ce qui permet d'adapter la position des oculaires en fonction de la hauteur de l'observateur. Le réglage dioptrique est disponible sur le canon gauche. Il y a un tube vertical pour accueillir un appareil photo numérique (non inclus).
Ce microscope utilise des objectifs achromatiques corrigés à l'infini et le porte-nez peut accueillir jusqu'à 5 objectifs simultanément. Dans la configuration de base, un emplacement reste libre pour ajouter un cinquième objectif. Le nez avec ses objectifs est orienté vers l'intérieur de l'instrument : de cette façon, l'utilisateur peut voir quel objectif est inséré dans le chemin optique. Le microscope offre un grossissement allant de 40x à 1 000x, mais la limite supérieure peut être augmentée jusqu'à 1 500x, 1 600x ou 2 000x avec l'utilisation d'oculaires supplémentaires.
Éclairage
Grâce à la lampe LED, la température de couleur ne change pas lorsque l'intensité de l'éclairage varie. La lumière LED 3 W a un cycle de vie de 50 000 heures et est alimentée par le secteur.
Le condenseur Abbe dispose d'un emplacement disponible pour un curseur de champ sombre ou une phase de curseur de contraste. Grâce aux curseurs, le passage entre les différentes techniques de microscopie est beaucoup plus rapide. Le microscope est également équipé d'un diaphragme de champ pour régler l'éclairage de Köhler. Le condenseur est réglable en hauteur et peut être centré.
Étape et mécanisme de mise au point
Le déplacement de l'échantillon est fluide et précis. Si nécessaire, l'insert mécanique peut être retiré de la platine (par exemple pour effectuer un scan manuel de l'échantillon). De plus, il est plus facile de travailler avec une table sans support de positionnement.
Les boutons de mise au point sont coaxiaux et positionnés des deux côtés de la base du microscope, ce qui permet à l'utilisateur de positionner librement ses mains sur la table. Il existe des boutons pour une mise au point grossière et fine (macro et fine). Leurs mécanismes se déplacent de manière fluide, sans aucun effort. Il y a un bouton de réglage de la tension pour la vis grossière et un bouton de fixation de la mise au point grossière (vis grossière).
Accessoires
Les accessoires supplémentaires élargissent les capacités. du microscope MAGUS Bio 230TL, en fonction des applications spécifiques. Les accessoires comprennent des oculaires, des objectifs, des condenseurs de fond noir et de contraste de phase, des instruments de polarisation, des appareils photo numériques, des lames d'étalonnage, etc.
Principales caractéristiques du microscope :
- Tête trinoculaire avec tube caméra vertical, rotation 360°, réglage dioptrique sur le tube optique gauche
- Embout porte-objectif pour 5 objectifs, objectifs achromatiques corrigés à l'infini
- Observations en lumière transmise , source lumineuse : LED 3 W à longue durée de vie
- Boutons coaxiaux pour mise au point grossière et fine (vis grossière et fine), bouton de réglage de la tension pour la vis grossière, bouton de fixation pour vis grossière
- Condensateur avec un emplacement pour un curseur de fond sombre ou un curseur de contraste de phase
- Possibilité d'installer des accessoires supplémentaires
Principales caractéristiques de la caméra :
Caractéristiques principales de la caméra :
Fonctionnement de la caméra autonome sans connexion PC ni installation de logiciel Interface HDMI pour un transfert de données stable et rapide Résolution 1920 x 1080 pixels, le choix idéal pour visualiser des images sur un moniteur Full HD 60 ips pour observer des échantillons en mouvement, des enregistrements vidéo et des mouvements d'échantillons sans retards ni saccades Le capteur SONY Starvis CMOS rétro-éclairé en couleur offre des images avec un faible bruit et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées Logiciel pour l'enregistrement et l'édition de photos et de vidéos, affichage externe, mesures linéaires et angulaires Le package contient :

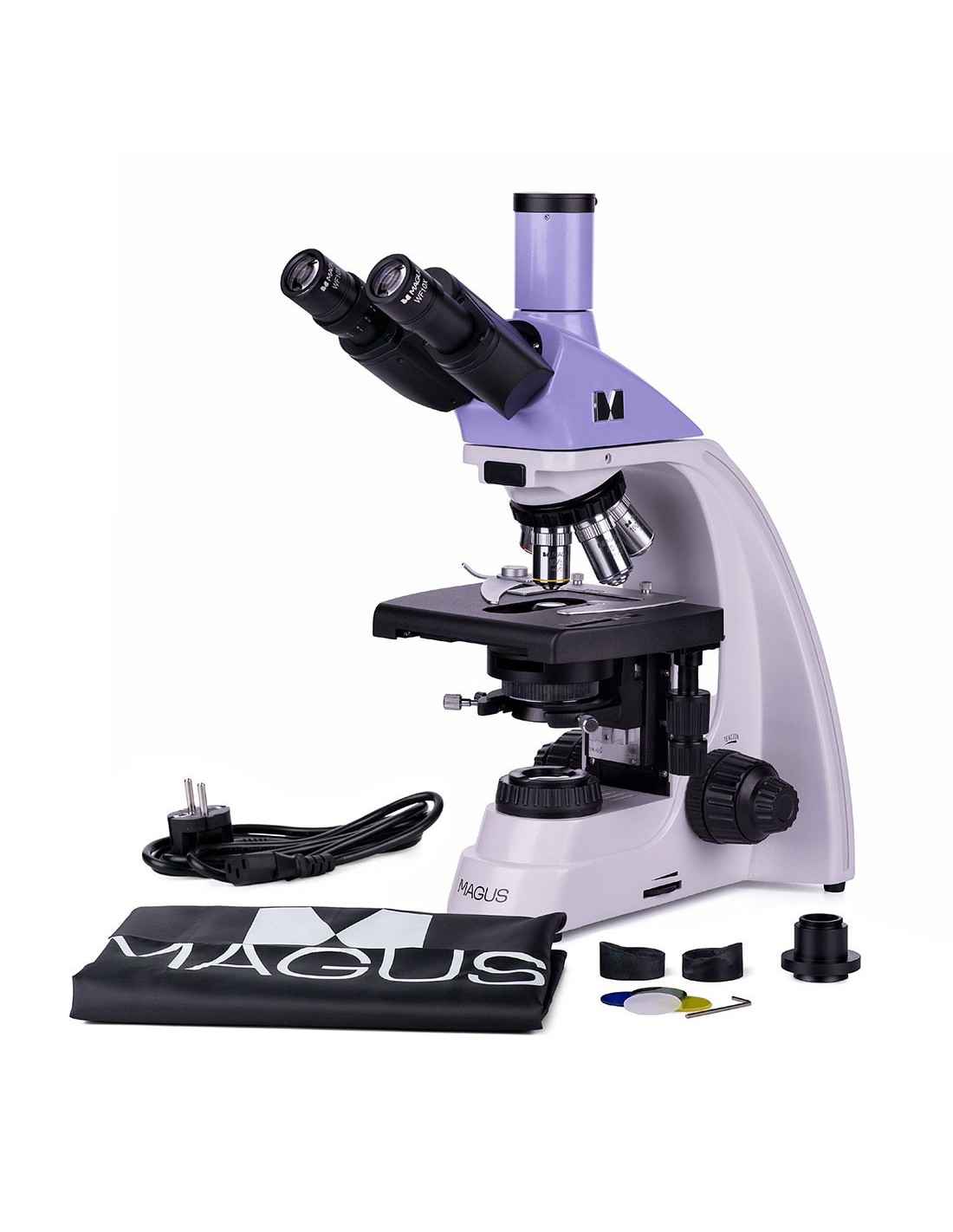

Appareil photo numérique MAGUS CHD10 (appareil photo numérique, câble HDMI (1,5 m), souris avec USB, carte mémoire SD 32 Go, adaptateur secteur AC 12 V/1 A ( Euro), manuel d'utilisation et certificat de garantie) Moniteur LCD MAGUS MCD20 Base avec entrée d'alimentation, source de lumière pour les observations en lumière transmise, mécanisme de mise au point, platine, fixation du condenseur et revolver du nez Condensateur d'Abbe Tête trinoculaire Objectif achromatique à l'infini : 4x/0,10 Objectif achromatique à l'infini : 10x/0,25 Objectif achromatique à l'infini : 40x/0,65 (avec mécanisme à ressort) Objectif achromatique à l'infini : 100x/1,25 huile (avec mécanisme à ressort) Oculaire 10x/18 mm avec dégagement oculaire long (2 pcs.) Œilleton (2 pcs.) ) Filtre (4 pcs.) Adaptateur à monture C Flacon d'huile d'immersion Cordon d'alimentation secteur Couvercle anti-poussière Manuel d'utilisation et carte de garantie Disponible sur demande :
Oculaire 10x/20 mm avec échelle graduée Oculaire 15x/11 mm (2 pcs.) Oculaire 16x/11 mm (2 pcs.) Oculaire 20x/11 mm (2 pcs.) Objectif achromatique à l'infini : 20x/0,40 Objectif planachromatique à l'infini : 20х/0,40 < /li> Objectif achromatique plan infini : 60x/0,80 (à ressort) Dispositif de contraste de phase Curseur de contraste de phase< /li> Condensateur de champ noir avec NA 0,9 Condenseur de champ noir d'huile avec NA 1,36–1,25 Curseur de champ noir Instruments de polarisation Verre de calibrage MarqueMAGUS tr>Garantie 5 lettresEAN5905555017990< tr>Taille du colis (LxLxH )43x27x63 cmPoids d'expédition12,65 kg tr>Délimiteur Microscope biologique MAGUS Bio 230TL=== Délimiteur ===Spécifications du microscope tr>Typebiologique, lumineux/optique, numériqueTesté trinoculaire Tube verticalTête Gemel (type Siedentopf, avec rotation à 360°) Angle d'inclinaison de la tête< /td>30°Grossissement, x40–1000 dans la configuration de base (*en option : 40–1500/1600/2000 )Plage de grossissement800x à 1280xDiamètre du tube oculaire, mm 23,2Oculaires10х/18 mm, dégagement oculaire : 10 mm (*en option : 10x/20 mm avec échelle, 15x/11 mm, 16x/11 mm ; 20x/11 mm)Objectifs achromatiques corrigés à l'infini : 4x/0,10 ; 10x/0,25 ; 40xs/0,65 ; 100xs/1,25 (huile) ; distance parfocale 45 mm (*en option : 20x/0,40 ; 60xs/0,80)Nosepiece nosepiecepour 5 objectifs Distance de travail, mm18,89 (4x) ; 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20x); 0,46 (60хs)Distance interpupillaire, mm48 — 75Étape, mm< /td>180x150Amplitude de mouvement de la scène, mm75/50 Caractéristiques de la scèneTraducteur mécanique à deux axes, sans crémaillère de positionnementRéglage dioptrique de l'oculaire, dioptries±5 ( sur le canon gauche)CondenseurCondenseur d'Abbe, NA 1,25, centrage réglable, hauteur réglable, diaphragme d'ouverture réglable, avec fente pour curseur de fond noir et phase curseur de contraste, monture en queue d'arondeDiaphragmediaphragme à ouverture réglable, diaphragme de champ avec iris réglable Mise au pointcoaxiale, mise au point grossière (21 mm, 39,8 mm/tour, avec bouton de fixation et bouton de réglage de la tension de la vis micrométrique) et mise au point fine (vis micrométrique 0,002 mm)ÉclairageLEDRéglage de la luminositéouiAlimentation220±22 V, 50 Hz, secteur ACType de source lumineuse3 W LEDFiltres optiquesoui Plage de température de fonctionnement, °C< td>5 — 35Possibilité de connecter des équipements supplémentaires appareils à contraste de phase (condensateur et objectifs), condenseur à fond noir (à immersion sèche ou dans l'huile), instruments de polarisation (polariseur et analyseur)Niveau utilisateurutilisateurs experts, professionnelsAssemblage et niveau de difficulté d'installationcompliqué< /tr>Applicationlaboratoire/médicalPosition d'éclairageinférieure tr>Méthode de recherchechamp clair Ensemble avec étui/étui/sacpoudre anti-recouvrementPoids, kg8Dimensions, mm 200x436x400=== Délimiteur ===Appareil photo numérique td>Capteur SONY Starvis CMOSCouleur/monochromecouleur td>Mégapixels td>2Résolution maximale, px1920x1080< /td>Taille du capteurTaille du capteur td> 1/2,8" (5,57x3,13 mm)Taille des pixels, µm2,9x2,9 Connecteurs d'interfaceHDMI 1.4Carte mémoireSD jusqu'à 32 Go Possibilité de connecter un équipement supplémentairesouris avec USBSensibilité à la lumière 1300 mV à 1/30 sDurée d'exposition0,04 ms – 1 000 ms< /tr>Enregistrement vidéo< td>ouiFréquence d'image, fps@résolution60@1920x1080 (HDMI) Emplacement d'installationTube trinoculaire, tube optique à la place de l'oculaireFormat d'image *.jpgFormat vidéo*.h.264, *.mp4 Plage spectrale, nm 380-650 (filtre IR intégré)Type d'obturateurERS (obturateur à rideau électronique)LogicielHDMI : intégréExigences du systèmeExigences du système tr> td>ne nécessite pas de connexion à un ordinateurType de montageMontage C tr>< td>Corpsaluminium robusteAlimentation de la caméraAdaptateur secteur 12 V, 1 A< /td> Plage de température de fonctionnement de la caméra, °C-10 — 50Plage de fonctionnement d'humidité, % < td>30 — 80=== Délimiteur ===Surveillance Type de matriceIPSDiagonale d'affichage, pouces13,3Résolution d'affichage, px1920x1080 (Full HD)Format16:9< /tr>Luminosité, cd/m²400Nombre de couleurs affichées16,7 m< /td> Contraste1000:1Angle de vision horizontal/vertical, °< td> 178/178Dimensions de la zone visible de l'écran (LxH), mm295x165 Pas de pixel (LxH), mm0,154x0,154Fréquence de la source optique, Hz 60 td>Rétroéclairage de type matricielLEDDurée de vie du rétroéclairage LED, h50 000InterfaceHDMIPlage de température de fonctionnement, °C td> -15 — 55Plage de fonctionnement d'humidité, %10 — 90< td >AlimentationAC 110-220 V, DC 5-12 V/1 A (Type C)Consommation électrique, W < td>12 (max.)
