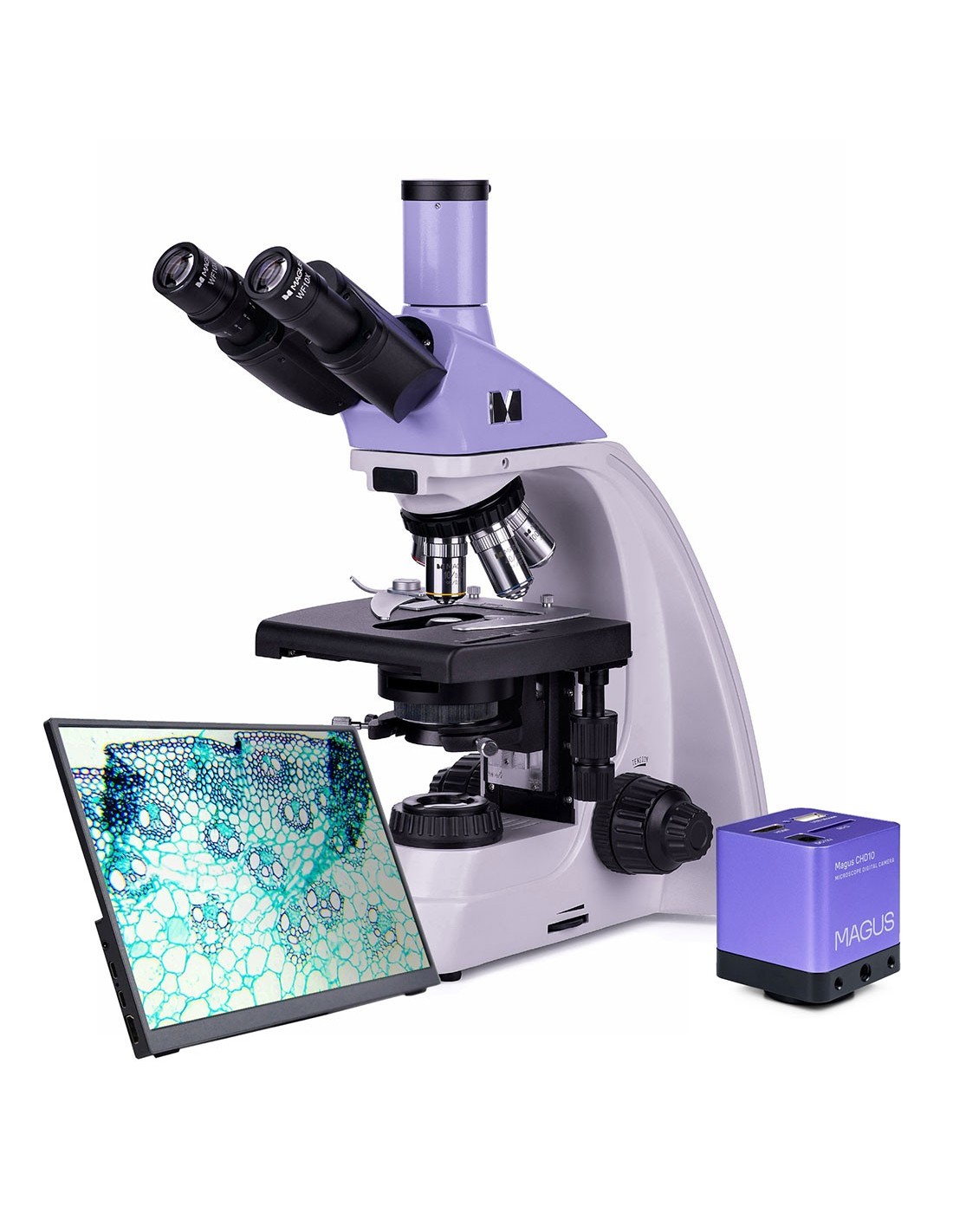

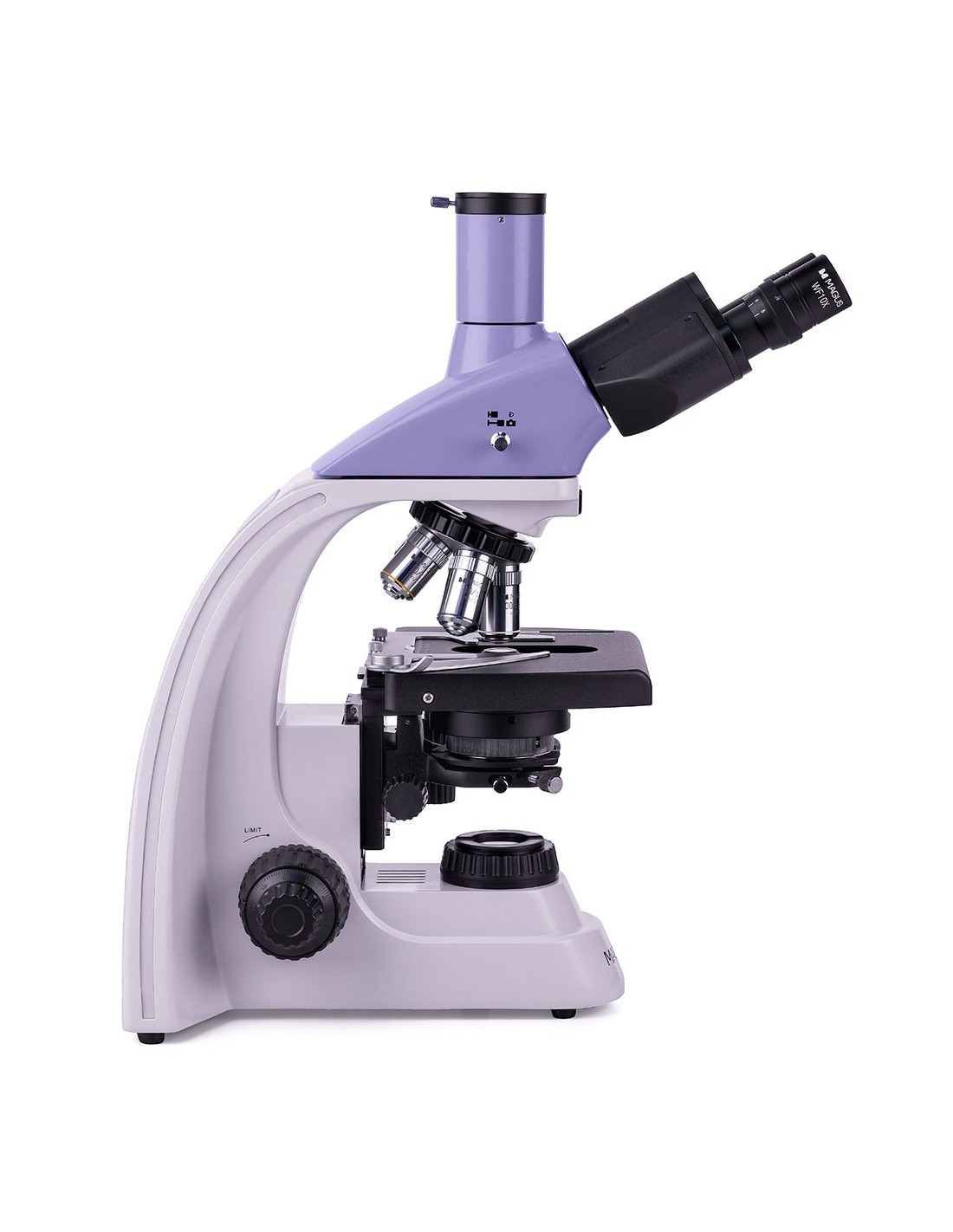

Magus Bio 230T est un microscope biologique trinoculaire destiné aux observations professionnelles dans les laboratoires et centres de recherche dans les domaines médical, pharmaceutique, médico-légal, biotechnologique, etc. Il convient à l’observation de préparations biologiques semi-transparentes et d’échantillons naturellement transparents : coupes minces et frottis. A l'aide d'objectifs achromatiques et d'une lampe halogène, l'analyse des échantillons est réalisée par une technique de microscopie à lumière transmise (fond clair). La conception du microscope offre la possibilité d'installer des accessoires supplémentaires qui permettent d'utiliser d'autres techniques de microscopie : fond noir, contraste de phase et lumière polarisée.
Appareil photo numérique
MAGUS CHD10 est la caméra avec interface HDMI. La caméra est équipée d'un capteur de 2 MP et produit des images Full HD réalistes avec une résolution de 1920 x 1080 pixels.
Il s'agit d'une caméra autonome qui ne nécessite pas de connexion à l'ordinateur ni l'installation de logiciels supplémentaires. Vous pouvez connecter la caméra directement à un téléviseur, un moniteur ou un projecteur pour afficher une image.
L'interface HDMI permet un transfert de vitesse rapide et stable de la caméra vers l'écran externe. La vidéo est enregistrée à 60 ips.
La caméra combine un taux FPS élevé et une bande passante HDMI élevée. Les vidéos apparaissent donc brillantes sans se figer ni sauter entre les images. À résolution maximale, l'image est très détaillée, les objets en mouvement sont visibles sans erreurs et l'objet en mouvement est affiché sans délai.
Moniteur

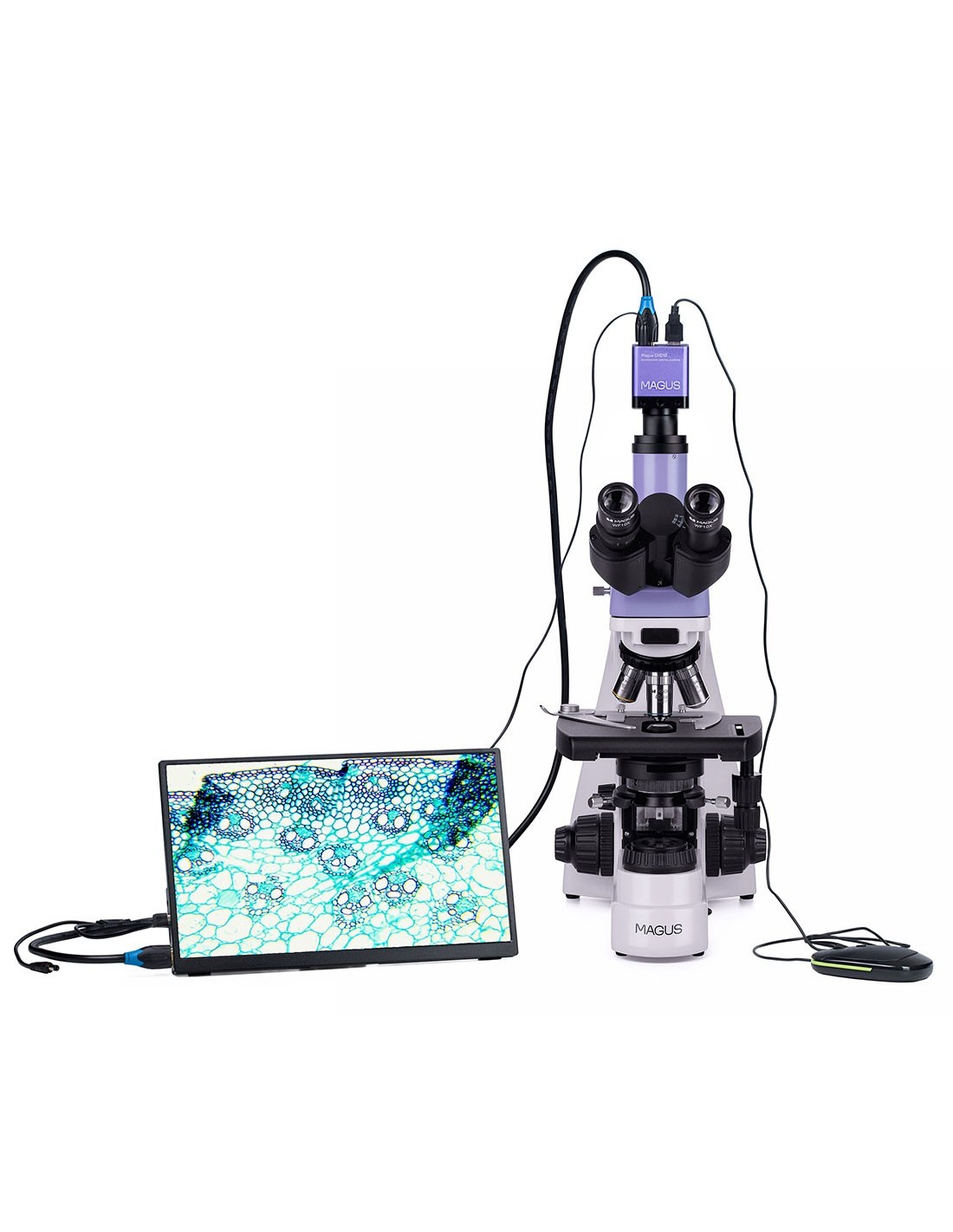

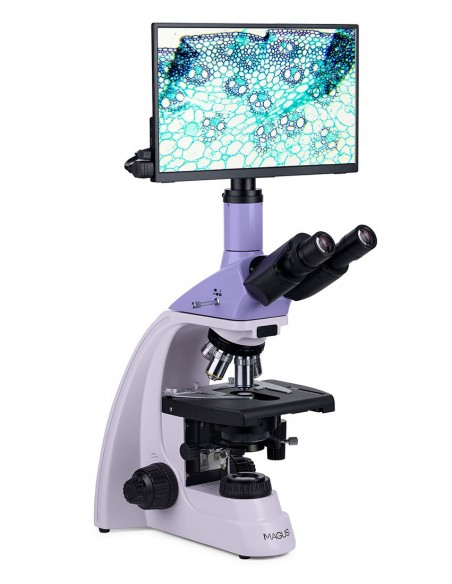

MAGUS MCD Les moniteurs fonctionnent en combinaison avec les caméras MAGUS CHD pour former un système d'imagerie complet pour les microscopes MAGUS.
La connexion à la caméra se fait via son interface HDMI. Le moniteur affiche les images en temps réel. Son écran LCD IPS présente un grand angle de vision, une luminosité élevée et un bon contraste. Lorsque vous regardez l'écran, même sous un grand angle, l'image n'est pas déformée. La taille de l'écran est de 13,3''.

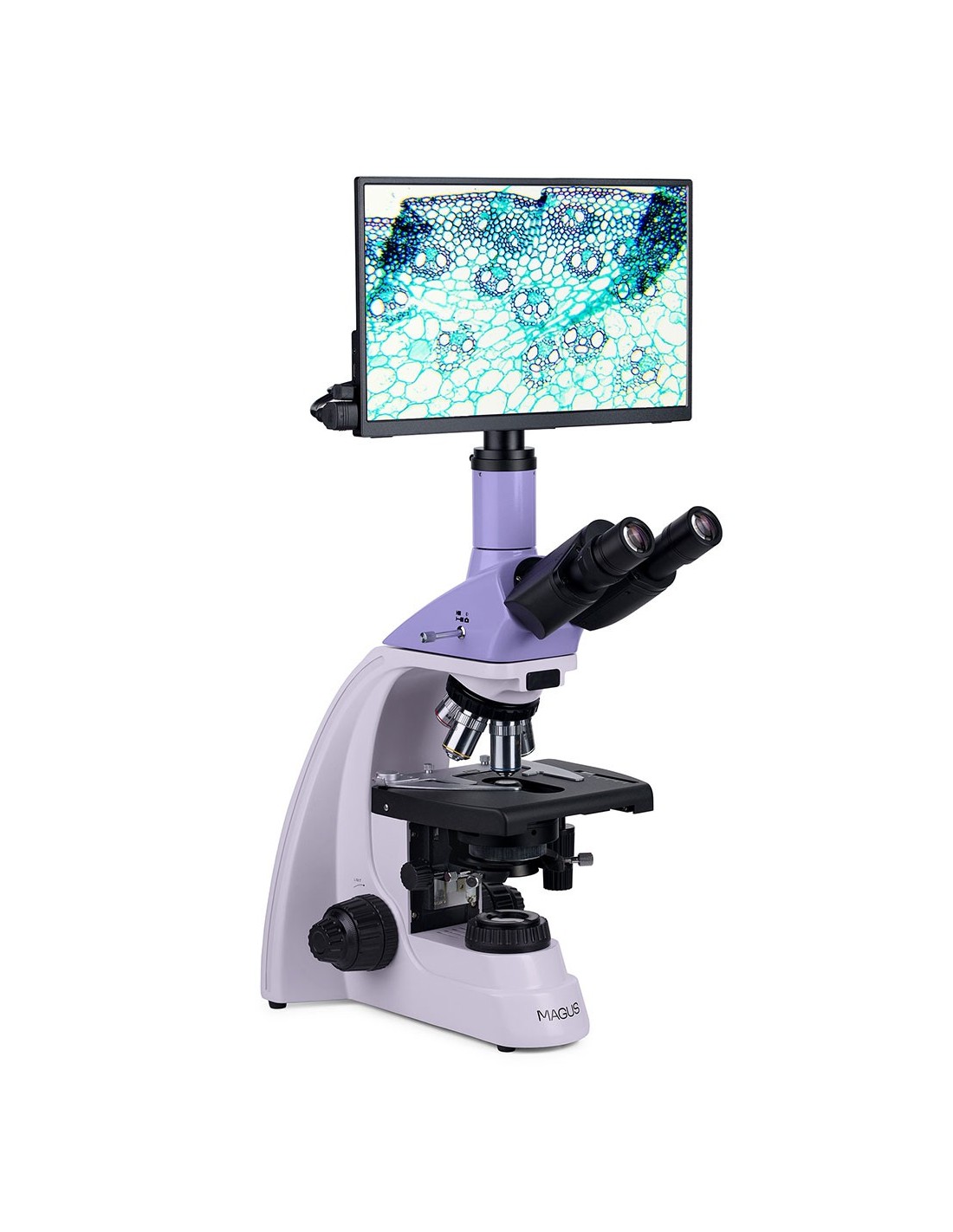

Le moniteur peut être installé sur une surface horizontale à l'aide d'un support pliable ou monté directement sur une caméra ou un trépied.
Optique
Optique
strong>

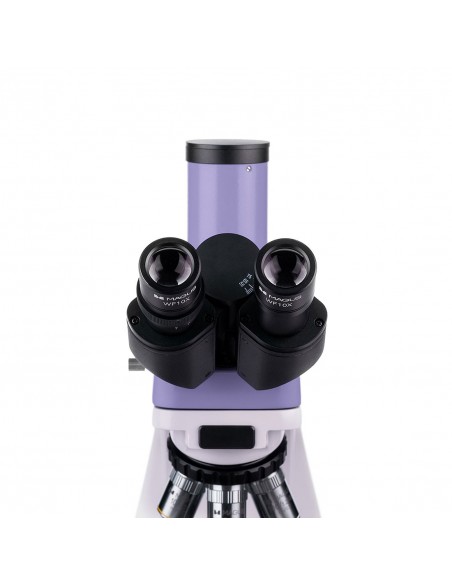

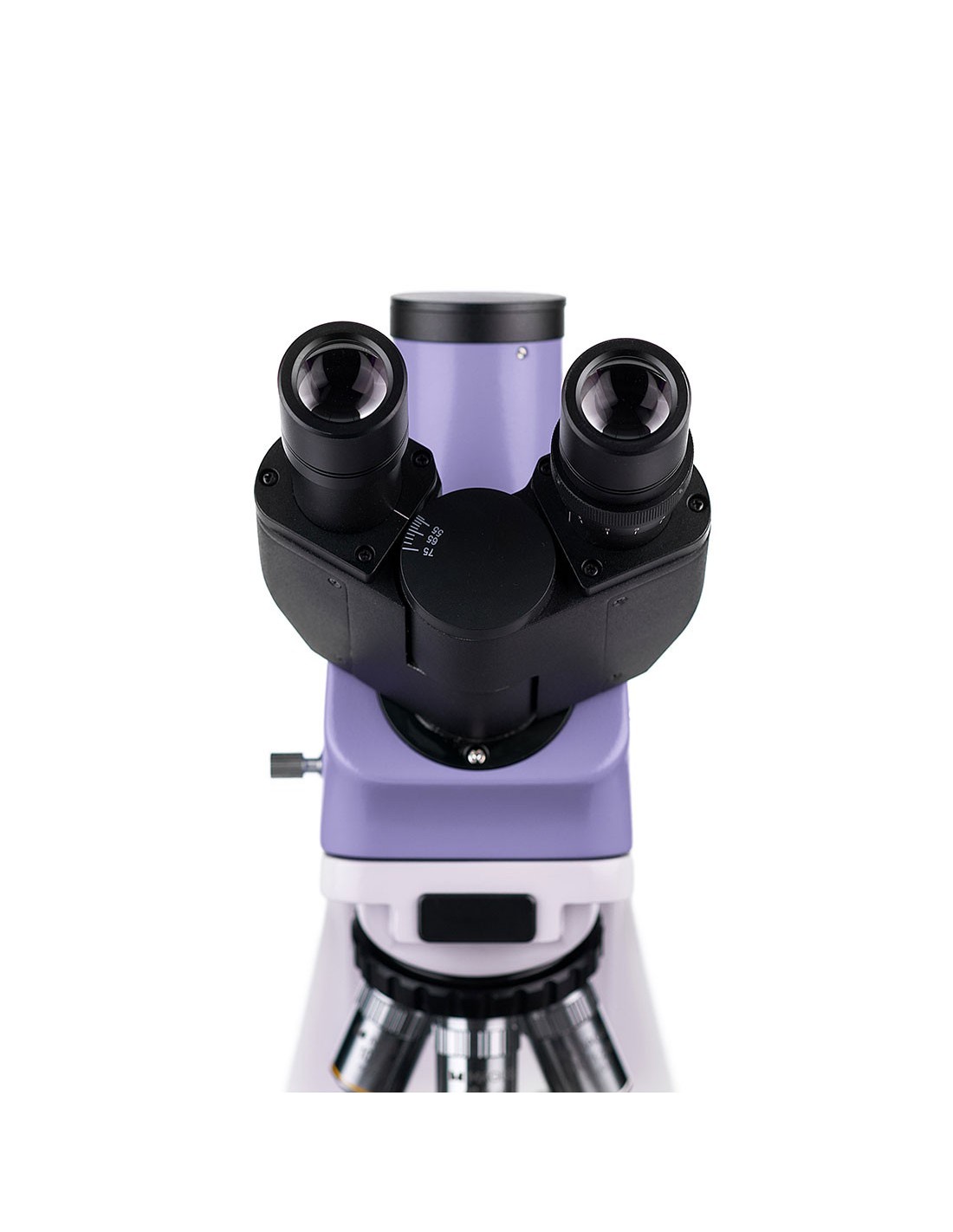

La tête trinoculaire est équipée d'un tube vertical pour loger un appareil photo numérique. La caméra (non incluse) est une excellente solution pour créer une archive numérique de vos observations et peut être utilisée pour transmettre des images à un moniteur externe. Pour adapter les tubes optiques à la taille de l'observateur, ils peuvent pivoter à 360°. Le tube gauche est équipé d'une bague de réglage dioptrique.
Le nez est orienté vers l'intérieur de l'instrument, l'espace au-dessus de la platine reste donc libre. Cinq lentilles peuvent être montées sur le porte-nez en même temps (4 sont incluses dans l'emballage et un cinquième emplacement est laissé vide pour une lentille supplémentaire). Dans leur configuration de base, les objectifs corrigés à l'infini offrent un grossissement de 40x à 1000x. Avec l'utilisation d'oculaires supplémentaires, le grossissement peut être augmenté jusqu'à 1 500x, 1 600x ou 2 000x.
Éclairage
La lampe halogène produit un éclairage aux couleurs chaudes , qui a moins d'impact sur la fatigue oculaire et est idéal pour ceux qui travaillent de longues heures au microscope. La lampe fait 30 W, donc la luminosité et le contraste de l'image transmise sont élevés avec tout type d'objectif ou de technique d'observation.
Le condenseur Abbe est réglable en hauteur et peut être centré. L'éclairage est contrôlé en ajustant le diaphragme de champ et le diaphragme à iris ; De plus, l'éclairage Köhler peut être configuré pour améliorer la clarté de l'image. Le condenseur comporte une fente pour accueillir un curseur de champ sombre ou de contraste de phase, ce qui rend le passage entre les différentes techniques de microscopie plus rapide et plus facile.
Mise au point sur scène et mécanisme
Il n'y a pas de support de positionnement pour la scène. Il s’agit d’un avantage dans la conception du levier de commande mécanique, car il facilite l’utilisation du microscope. L’échantillon peut être déplacé en douceur sur la scène. L'insert mécanique est amovible (il peut être retiré pour effectuer un scan manuel).
Il est possible de régler la mise au point grossière et fine (vis grossière et fine) ; Le mouvement du bouton de mise au point est fluide, simple et ne nécessite aucun effort. Le mécanisme de mise au point grossière est équipé d'un bouton de fixation et la tension de la vis grossière peut être réglée. Les boutons de mise au point sont coaxiaux et positionnés pour assurer un confort maximal pendant de longues heures d'observation : ils sont en effet situés sur la base du microscope, afin que l'observateur puisse poser confortablement ses mains sur la table.
Accessoires
Pour maximiser les capacités du microscope Magus Bio 230T, il est possible de l'améliorer avec certains accessoires. Ceux-ci peuvent inclure des oculaires et des objectifs, des appareils photo numériques et des lames d'étalonnage, des condenseurs à fond noir, des polariseurs et des instruments pour les observations à contraste de phase.
Caractéristiques clés du microscope :
Principales caractéristiques du microscope :
strong>
- Tête trinoculaire avec tube vertical pour loger un appareil photo numérique
- La rotation à 360° permet d'adapter l'instrument à la hauteur de l'observateur
- li>
- Objectifs achromatiques corrigés à l'infini, porte-nez pour 5 objectifs
- Bague de réglage dioptrique sur le tube optique gauche
- 30 Lampe halogène W alimentée sur secteur, condensateur d'Abbe avec fente pour curseur de fond noir ou pour contraste de phase, diaphragme de champ
- Boutons coaxiaux pour mise au point grossière et fine (vis macro et micrométrique), bouton de fixation et bouton de réglage réglage de la tension de la vis grossière
- Accessoires en option pour améliorer les performances du microscope
Caractéristiques principales de la caméra :
- Fonctionnement de la caméra autonome sans connexion PC ni installation de logiciel
- Interface HDMI pour un transfert de données stable et rapide
- Résolution de 1 920 x 1 080 pixels, le choix idéal pour visualiser des images sur un format Full HD moniteur
- 60 ips pour observer des échantillons en mouvement, l'enregistrement vidéo et le mouvement des échantillons sans retards ni saccades
- Le capteur CMOS SONY Starvis rétro-éclairé en couleur Il offre des images avec un faible bruit et une sensibilité élevée à la lumière même dans des conditions de faible luminosité. Vous pouvez obtenir des images aux couleurs plus nettes, plus lumineuses et plus saturées
- Logiciel pour l'enregistrement et l'édition de photos et de vidéos, affichage externe, mesures linéaires et angulaires

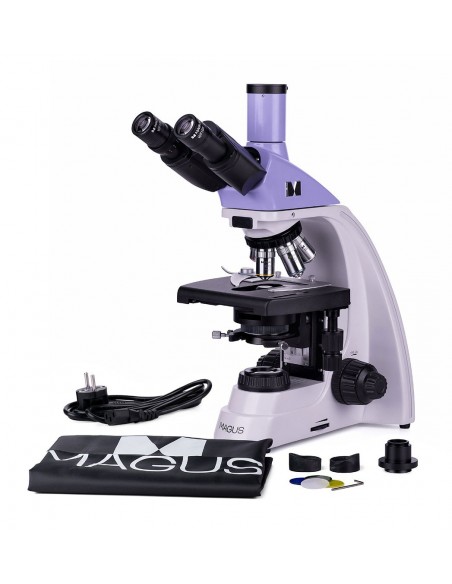

Le package contient :
- Appareil photo numérique MAGUS CHD10 (appareil photo numérique, câble HDMI (1,5 m), souris avec USB, carte mémoire SD 32 Go, adaptateur secteur AC 12 V/1 A ( Euro), manuel d'utilisation et certificat de garantie)
- Moniteur LCD MAGUS MCD20
- Base avec entrée d'alimentation, source de lumière pour les observations en lumière transmise, mécanisme de mise au point, platine, fixation du condenseur et revolver du nez
- Condensateur d'Abbe
- Tête trinoculaire
- Objectif achromatique à l'infini : 4x/0,10
- Objectif achromatique à l'infini : 10x/0,25
- Objectif achromatique à l'infini : 40x/0,65 (avec mécanisme à ressort)
- Objectif achromatique à l'infini : 100x/1,25 huile (avec mécanisme à ressort)
- Oculaire 10x/18 mm avec dégagement oculaire long (2 pcs.)
- Œilleton (2 pcs.) )
- Filtre (4 pcs.)
- Adaptateur à monture C
- Flacon d'huile d'immersion
- Cordon d'alimentation secteur
- Couvercle anti-poussière
- Manuel d'utilisation et carte de garantie
Disponible sur demande :
- Oculaire 10x/20 mm avec échelle graduée
- Oculaire 15x/11 mm (2 pcs.)
- Oculaire 16x/11 mm (2 pcs.)
- Oculaire 20x/11 mm (2 pcs.)
- Objectif achromatique à l'infini : 20x/0,40 < li>Objectif planachromatique à l'infini : 20х/0,40 < /li>
- Objectif achromatique plan infini : 60x/0,80 (à ressort)
- Dispositif de contraste de phase
- Curseur de contraste de phase< /li>
- Condensateur de champ noir avec NA 0,9
- Condenseur de champ noir d'huile avec NA 1,36–1,25
- Curseur de champ noir < li>Instruments de polarisation
- Verre de calibrage
| Marque | MAGUS |
| Garantie | 5 lettres |
| EAN | 5905555017952 |
| Poids d'expédition | 12,65 kg |
| Délimiteur | Microscope biologique MAGUS Bio 230T |
| === Délimiteur === | Spécifications du microscope |
| Type | biologique, lumineux/optique, numérique |
| Testé | trinoculaire |
| Tube vertical | Tête Gemel (type Siedentopf, avec rotation à 360°) |
| Angle d'inclinaison de la tête< /td> | 30° |
| Grossissement, x | 40–1000 dans la configuration de base (*en option : 40–1500/1600/2000 ) |
| Plage de grossissement | 800x à 1280x |
| Diamètre du tube oculaire, mm | 23,2 |
| Oculaires | 10х/18 mm, dégagement oculaire : 10 mm (*en option : 10x/20 mm avec échelle, 15x/11 mm, 16x/11 mm ; 20x/11 mm) |
| Objectifs achromatiques corrigés à l'infini : 4x/0,10 ; 10x/0,25 ; 40xs/0,65 ; 100xs/1,25 (huile) ; distance parfocale 45 mm (*en option : 20x/0,40 ; 60xs/0,80) |
| Nosepiece nosepiece | pour 5 objectifs |
| Distance de travail, mm | 18,89 (4x) ; 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20x); 0,46 (60хs) |
| Distance interpupillaire, mm | 48 — 75 |
| Étape, mm< /td> | 180x150 |
| Amplitude de mouvement de la scène, mm | 75/50 |
| Caractéristiques de la scène | Traducteur mécanique à deux axes, sans crémaillère de positionnement |
| Réglage dioptrique de l'oculaire, dioptries | ±5 ( sur le canon gauche) |
| Condenseur | Condenseur d'Abbe, NA 1,25, centrage réglable, hauteur réglable, diaphragme d'ouverture réglable, avec fente pour curseur de fond noir et phase curseur de contraste, monture en queue d'aronde |
| Diaphragme | diaphragme à ouverture réglable, diaphragme de champ avec iris réglable |
| Mise au point | coaxiale, mise au point grossière (21 mm, 39,8 mm/tour, avec bouton de fixation et bouton de réglage de la tension de la vis micrométrique) et mise au point fine (vis micrométrique 0,002 mm) |
| Halogène |
| Réglage de la luminosité | oui |
| Alimentation | 220±22 V, 50 Hz, secteur AC |
| Type de source lumineuse | Lampe halogène 12 V/30 W, douille G4 |
| Filtres optiques |
| Filtres optiques |
| Plage de température de fonctionnement, °C | 5 — 35 |
| Possibilité de connexion équipement supplémentaire | dispositifs à contraste de phase (condensateur et objectifs), condenseur à fond noir (immersion sèche ou huile), instruments de polarisation (polariseur et analyseur) |
| Utilisateur niveau | utilisateurs experts, professionnels |
| Niveau de difficulté de montage et d'installation | compliqué |
| Application | laboratoire/médical |
| Position d'éclairage | inférieure |
| Méthode de recherche | champ clair |
| Ensemble avec trousse/étui/sac | couvercle anti-poussière |
| Poids, kg | 8 |
| Dimensions, mm< /td> | 200x436x400 |
| === Délimiteur === | Appareil photo numérique |
| Capteur | SONY Starvis CMOS |
| Couleur/monochrome | couleur |
| Mégapixels | 2 td> |
| Résolution maximale, px | 1920x1080 |
| 1/2,8 " (5,57x3,13 mm) |
| Taille des pixels, µm | 2,9 x 2,9 |
| Connecteurs d'interface | HDMI 1.4 |
| Carte mémoire |
| Carte mémoire |
| td> | SD jusqu'à 32 Go |
| Possibilité de connecter un équipement supplémentaire | souris avec USB |
| Sensibilité à la lumière | 1300 mV à 1/30 s |
| Temps d'exposition | 0,04 ms – 1000 ms |
| Enregistrement vidéo | oui |
| Emplacement d'installation | tuyau trinoculaire, tube optique au lieu d'oculaire |
| Format d'image | *.jpg |
| Vidéo format |
| Format vidéo |
| td> | *.h264, *.mp4 |
| Plage spectrale, nm | 380-650 (filtre IR intégré) |
| Type d'obturateur | ERS (obturateur de rideau électronique) |
| Logiciel | HDMI : intégré |
| Exigences du système | ne nécessite pas de connexion à un ordinateur |
| Type de montage | Monture C |
| Corps | aluminium robuste |
| Alimentation de la caméra | Adaptateur secteur 12 V, 1 A |
| Spécifications de l'adaptateur secteur CA | entrée : tension CA 100-240 V, 50 /60 Hz, sortie : tension CC 12 V/1 A |
| Plage de température de fonctionnement de la caméra, °C | -10 — 50 |
| Plage de fonctionnement d'humidité, % | 30 — 80 |
| === Délimiteur === | Moniteur |
| Type de matrice | IPS |
| Diagonale d'affichage, pouces | 13,3 |
| Résolution d'affichage, px | 1920x1080 (Full HD) |
| Format | 16:9 |
| Luminosité, cd/m² | 400 |
| 16,7 m |
| Angle de vision horizontal/vertical, ° | 178/178 |
| Dimensions de la zone visible de l'écran (LxH), mm | 295x165 |
| Pas de pixel (LxH), mm | 0,154x0,154 |
| Rétroéclairage de type matriciel | LED |
| Durée de vie du rétroéclairage LED, h | 50000 |
| Interface | HDMI |
| Plage de température de fonctionnement, °C | -15 — 55< /td> |
| Plage de fonctionnement d'humidité, % | 10 — 90 |
| Alimentation | 110-220 V CA, 5-12 V CC/1 A (Type C) |
| Consommation d'énergie, W | 12 ( max.) |
