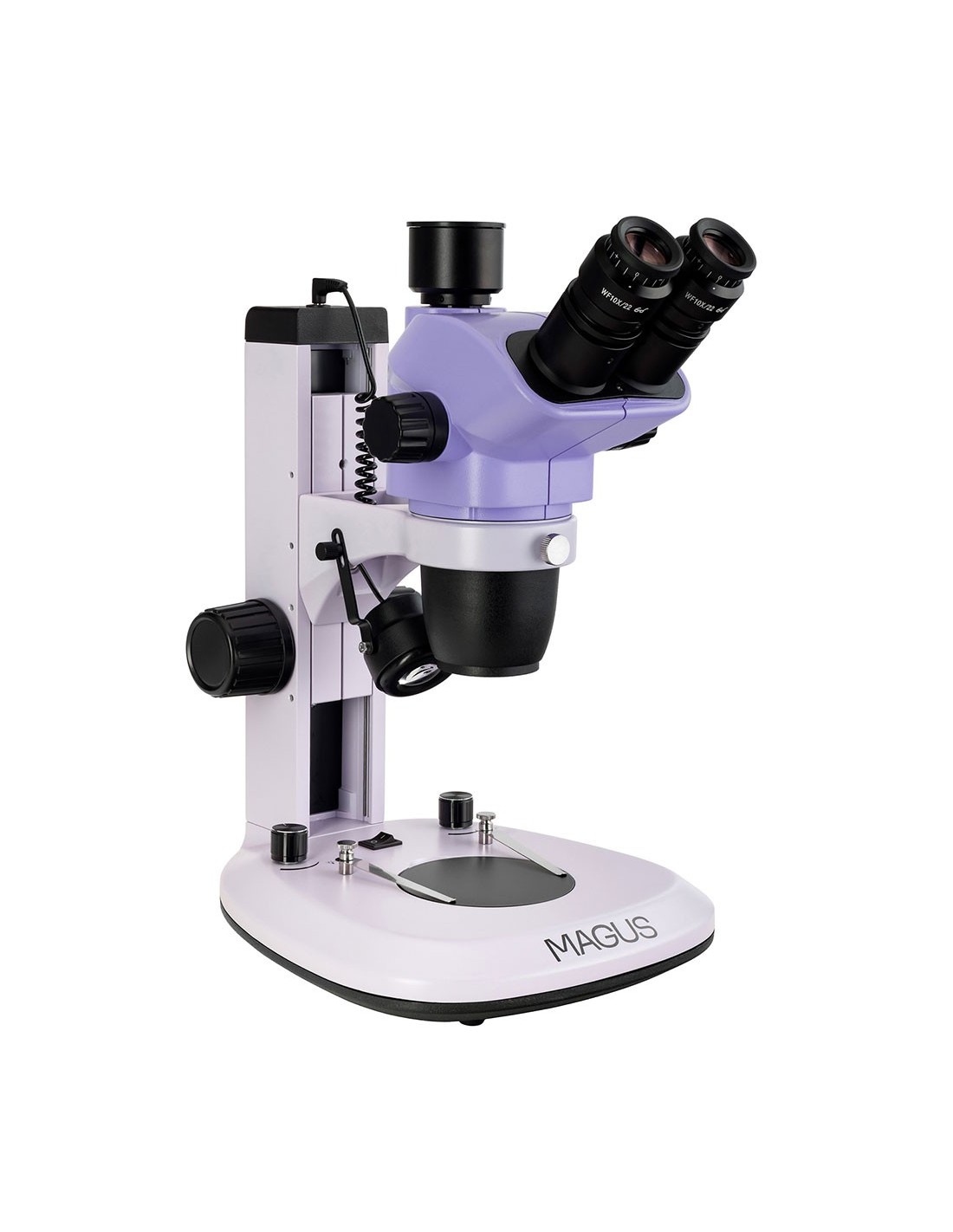

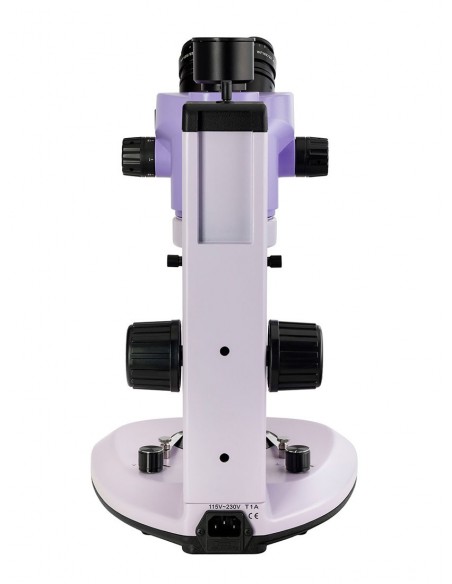

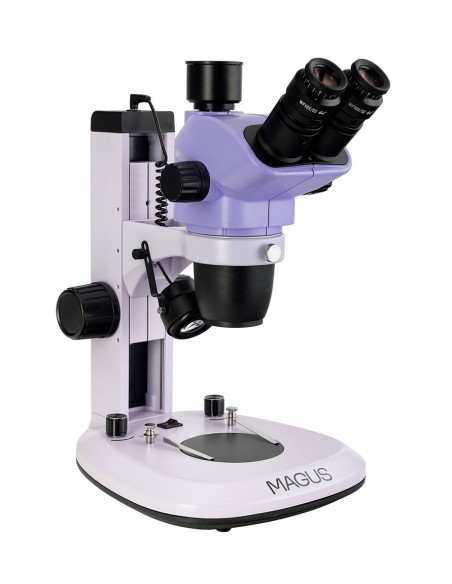

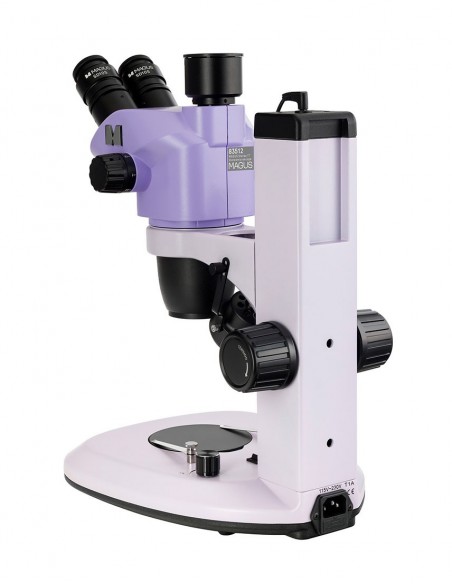

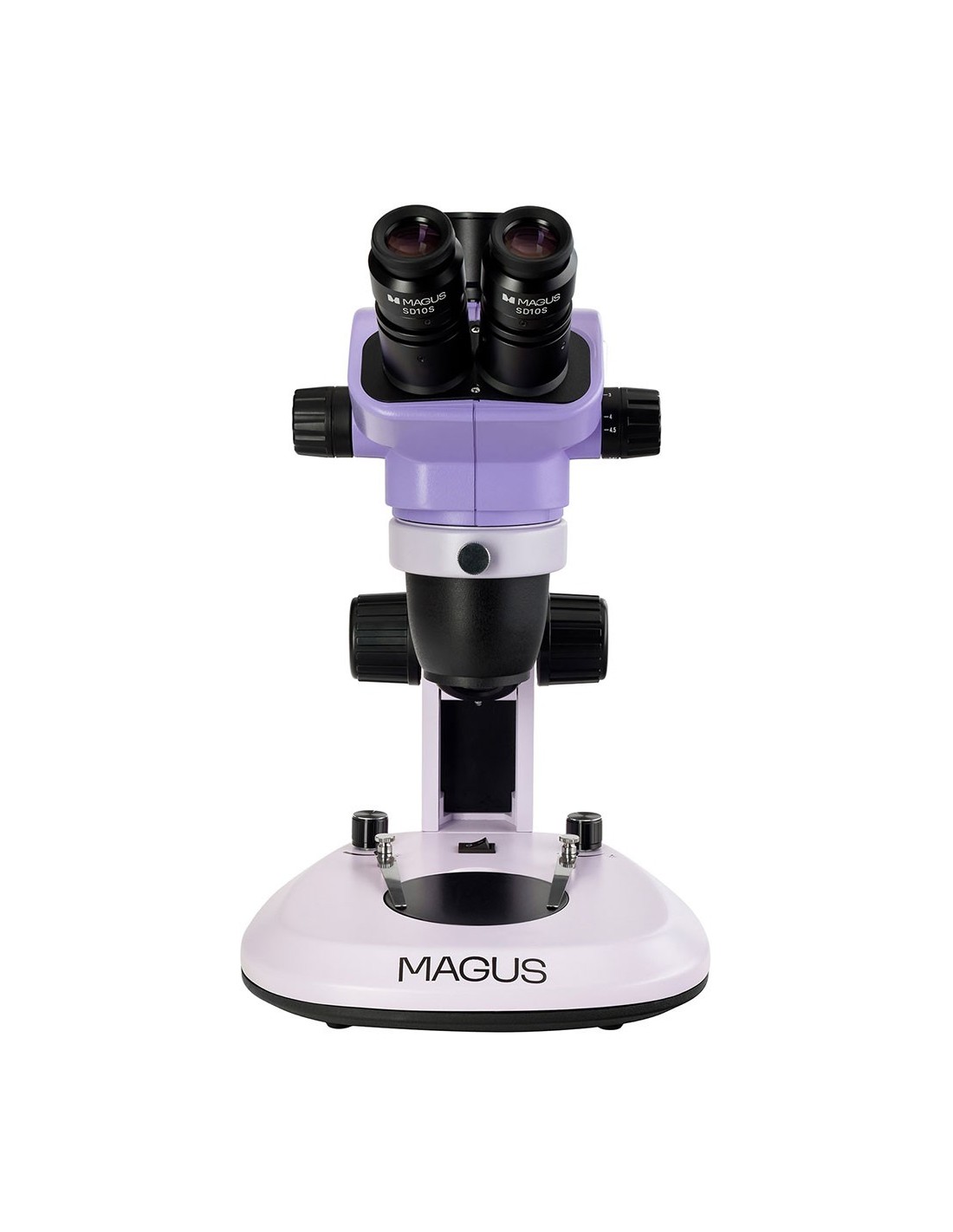

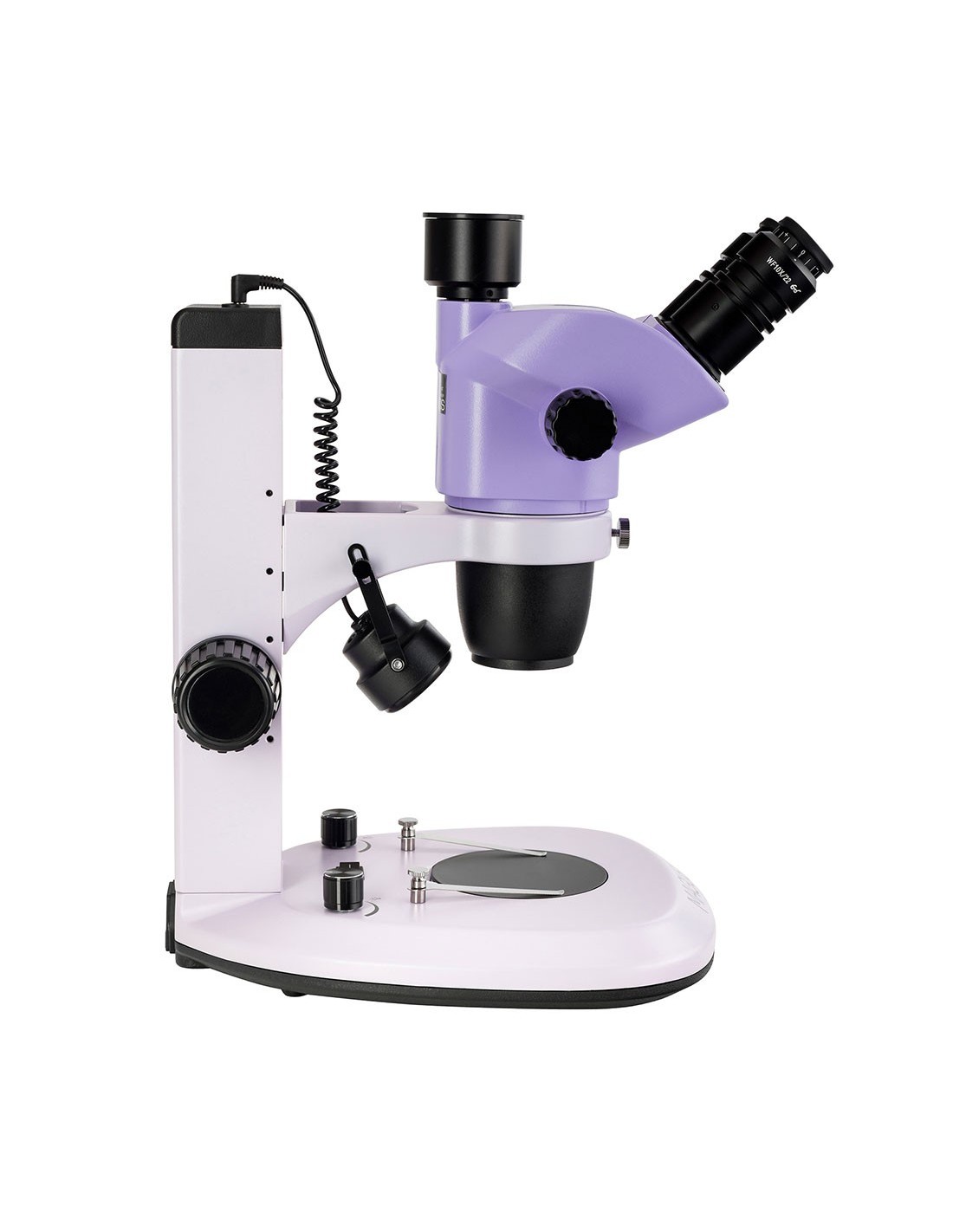

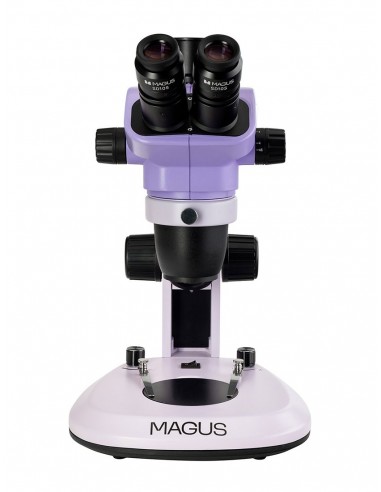

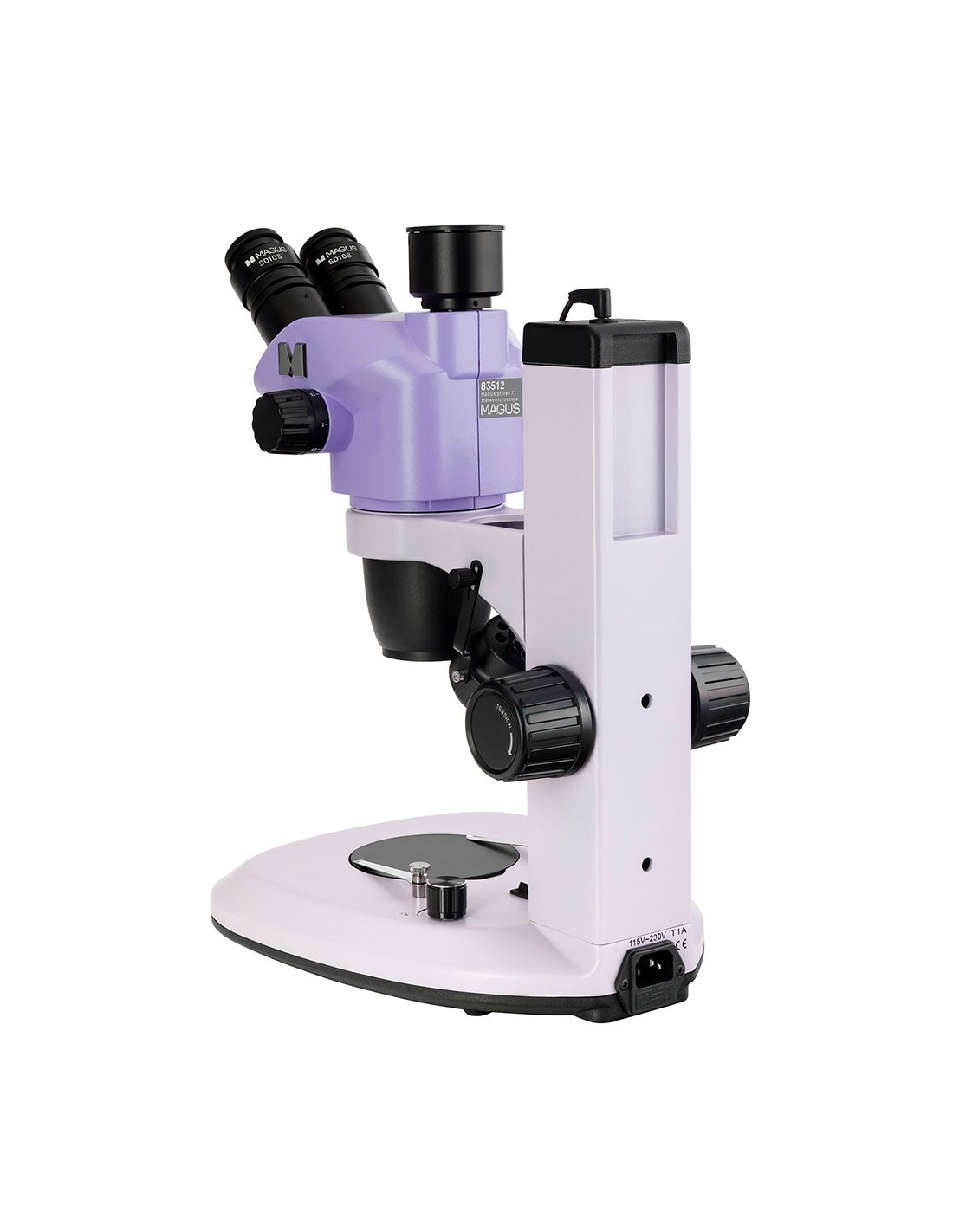

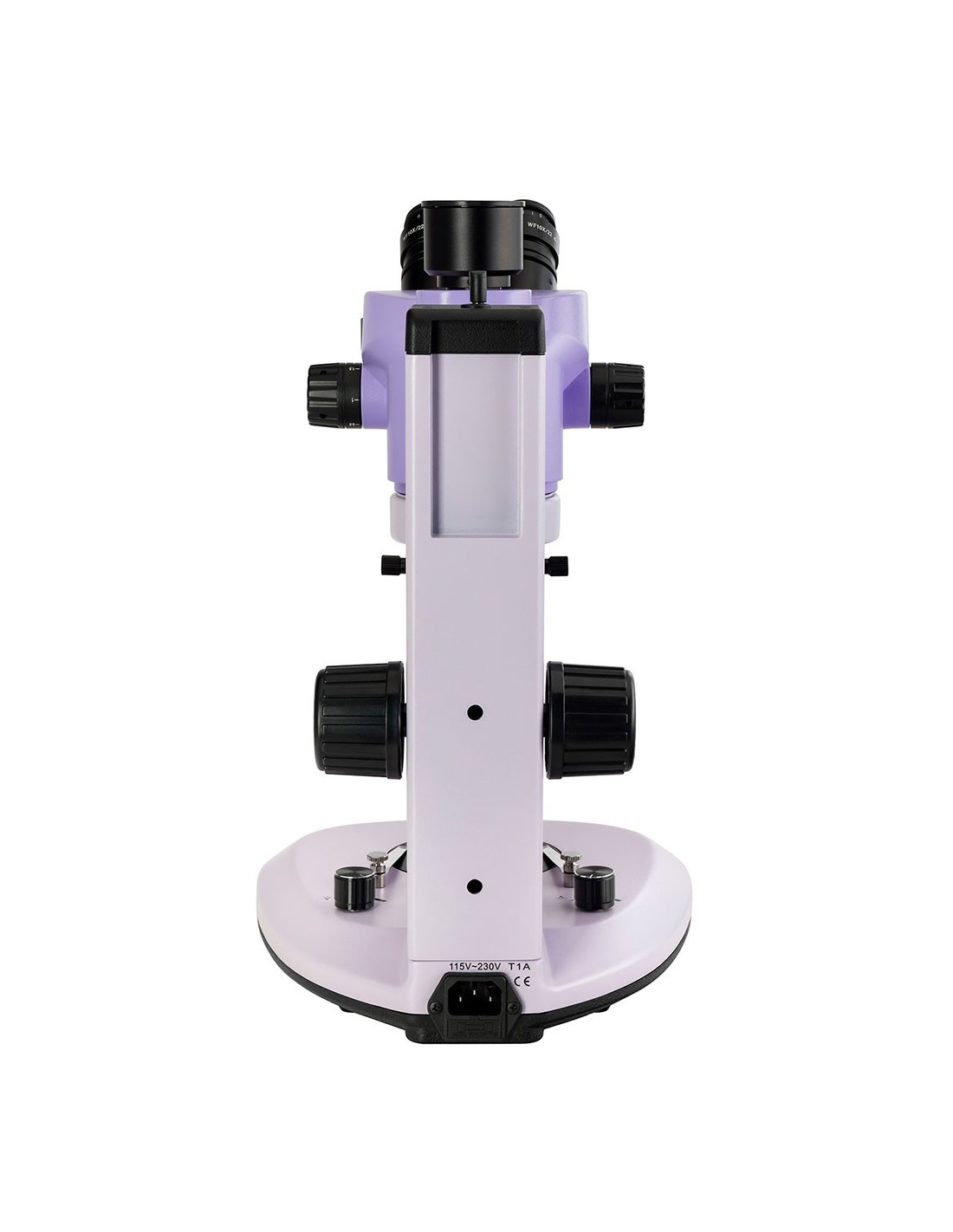

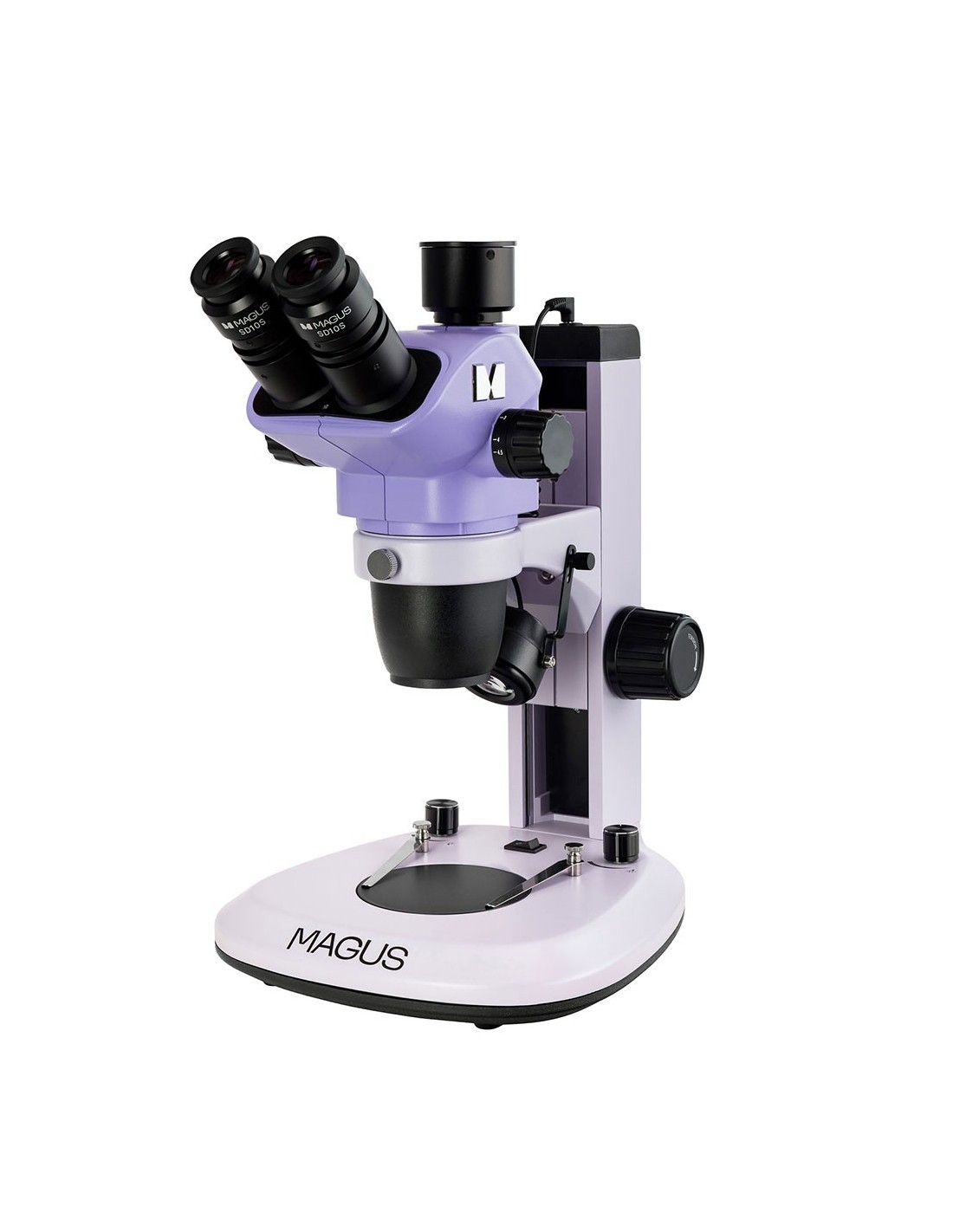

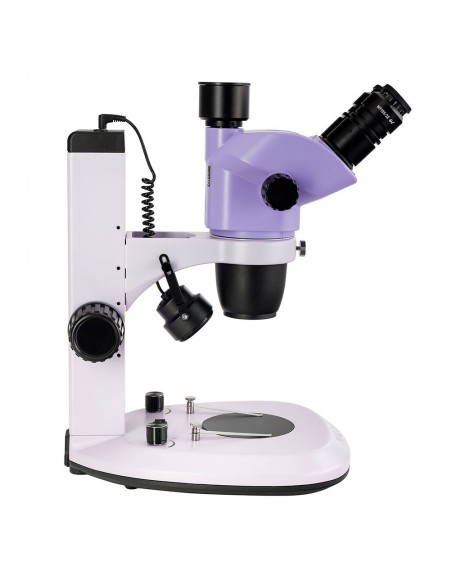

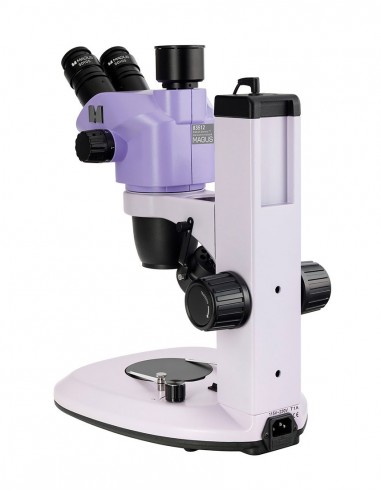

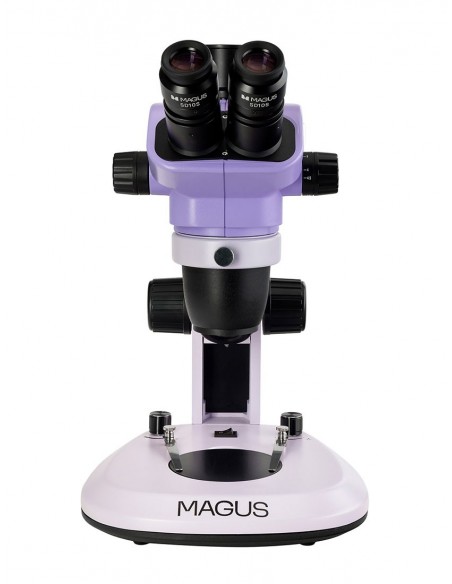

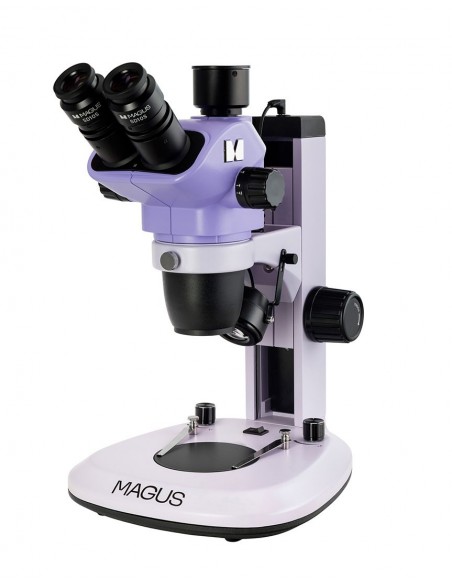

Microscope stéréoscopique MAGUS Stereo 7T - MAGUS
Le microscope stéréoscopique est conçu pour l'étude d'objets tridimensionnels et de leur structure. Le microscope est équipé d'illuminateurs intégrés à lumière réfléchie et transmise pour l'observation d'échantillons opaques et transparents. Des techniques de lumière polarisée et de champ sombre sont disponibles.
Le schéma optique de type Greenough permet une grande profondeur de champ et permet une image tridimensionnelle grâce à l'angle de convergence de 15°. Le microscope agrandit l'image de l'échantillon sans perdre l'orientation spatiale. L'observation d'échantillons placés sur la platine de 105 à 177 mm est pratique et rend le microscope adapté à la restauration, au soudage, à l'assemblage, au contrôle qualité et à d'autres opérations similaires.
Le microscope stéréoscopique est conçu pour l'étude d'objets tridimensionnels et de leur structure. Le microscope est équipé d'illuminateurs intégrés à lumière réfléchie et transmise pour l'observation d'échantillons opaques et transparents. Des techniques de lumière polarisée et de champ sombre sont disponibles.
Le schéma optique de type Greenough permet une grande profondeur de champ et permet une image tridimensionnelle grâce à l'angle de convergence de 15°. Le microscope agrandit l'image de l'échantillon sans perdre l'orientation spatiale. L'observation d'échantillons placés sur la platine de 105 à 177 mm est pratique et rend le microscope adapté à la restauration, au soudage, à l'assemblage, au contrôle qualité et à d'autres opérations similaires.
Tête de microscope
Tête du microscope

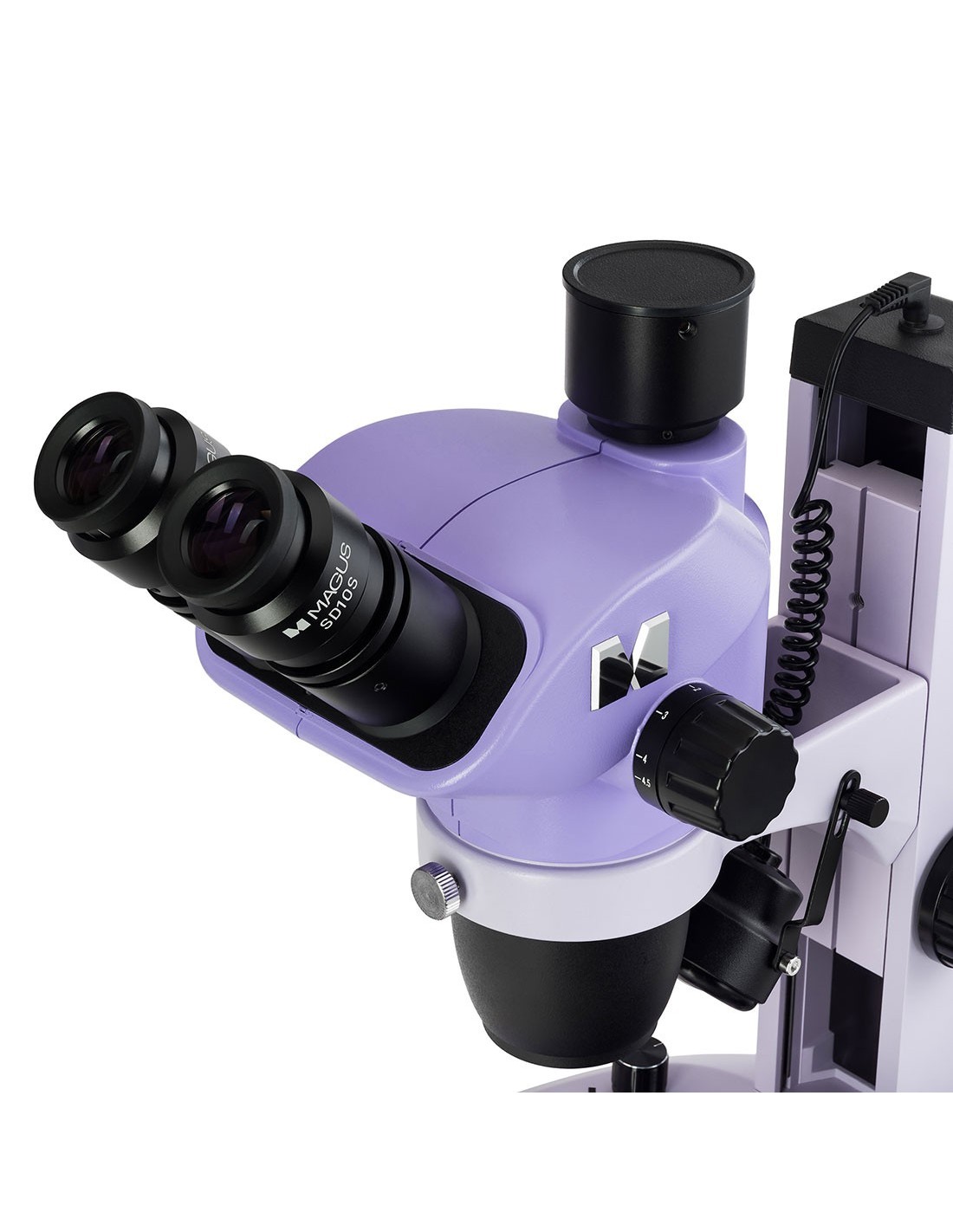

strong>La tête trinoculaire pivote à 360° et peut être verrouillée dans la position préférée. L'appareil photo numérique est installé sur le tube trinoculaire à l'aide d'un adaptateur à monture C. D'autres adaptateurs supplémentaires avec différents grossissements sont disponibles.
Le kit de base comprend des oculaires 10x/22 mm avec réglage dioptrique et un long dégagement oculaire pour une utilisation avec des lunettes. .
Zoom
L'objectif augmente en douceur le grossissement jusqu'à 6,7x sans réduction de la mise au point. Le microscope produit une image tridimensionnelle verticale (et non inversée). Des objectifs auxiliaires supplémentaires peuvent augmenter la plage de grossissement, modifier le champ de vision et la distance de travail du microscope.
Mécanisme de mise au point
Des boutons de mise au point grossière sont situés sur des deux côtés. Vous pouvez également régler la tension de mise au point grossière.
Plaque de scène
Selon l'échantillon observé, vous pouvez choisir une plaque transparente ou blanche et noire. La plaque transparente assure un éclairage homogène de l’échantillon et une diffusion optimale de la lumière pour observer des échantillons transparents et translucides. La plaque noir et blanc est idéale pour observer des échantillons opaques sur un fond contrasté : le côté noir est destiné aux objets de couleur claire, tandis que le côté blanc est destiné aux objets de couleur foncée.
Source de lumière

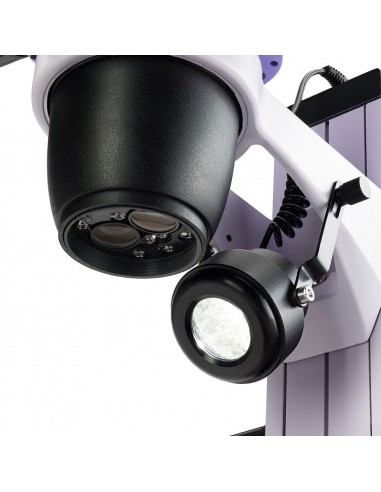

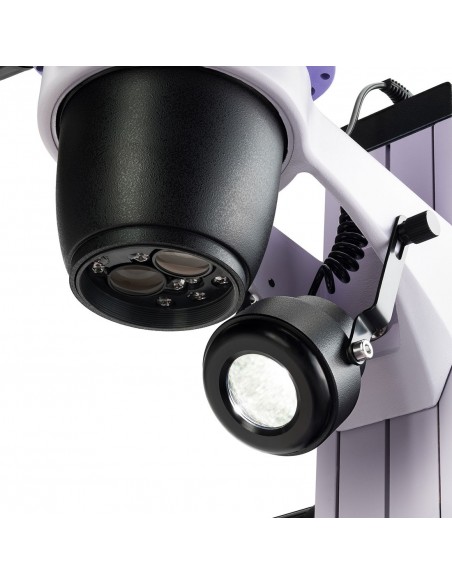

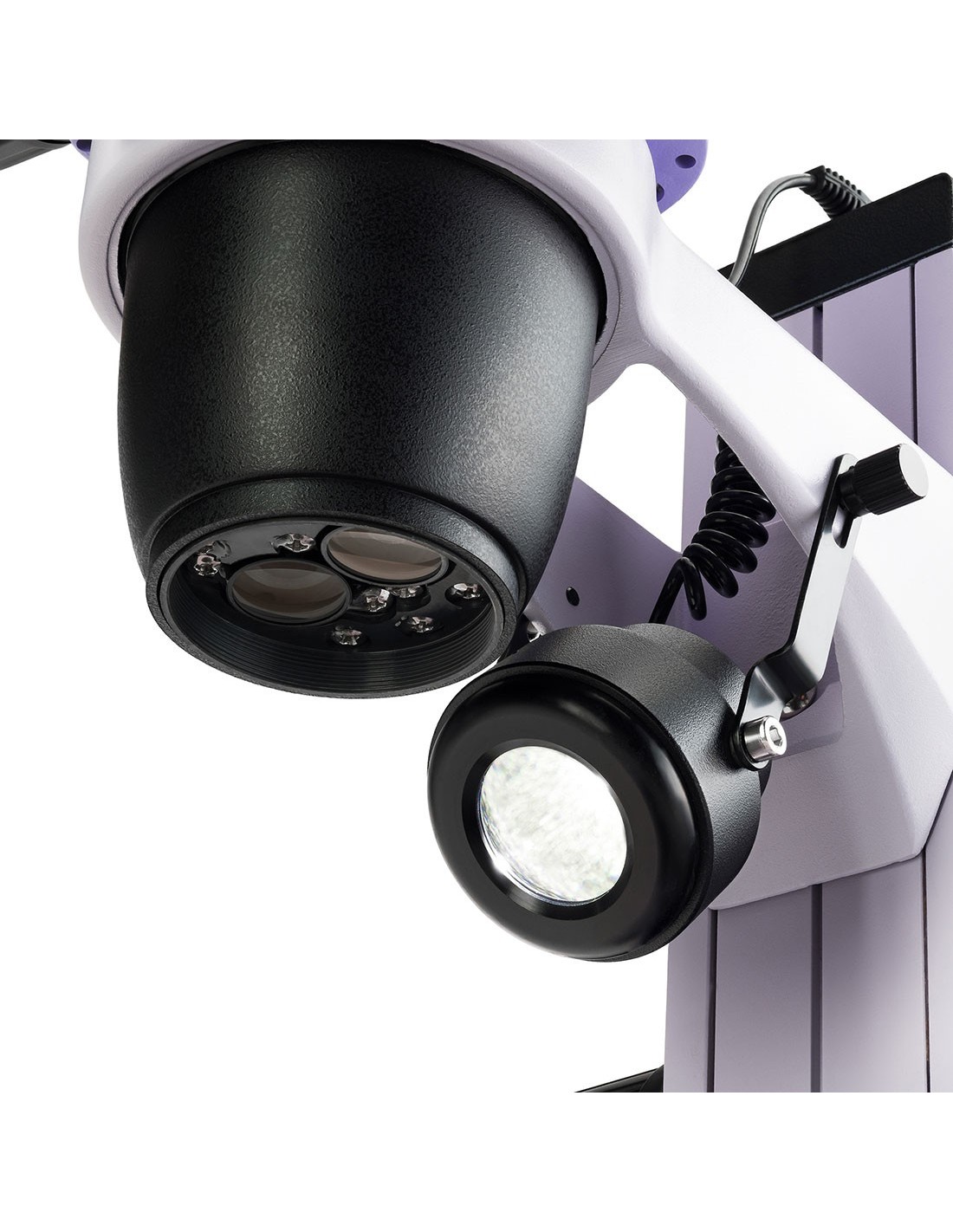

Le microscope est équipé d'un éclairage LED pour la lumière transmise (3 W) et d'un éclairage pour la lumière réfléchie oblique (3 W). Le cycle de vie des LED est de 50 000 heures.
Accessoires
Il existe une gamme d'accessoires conçus pour ce microscope.
Oculaires et objectifs les auxiliaires peuvent étendre la plage de grossissement du microscope.
Un appareil photo numérique transmet l'image du microscope à un moniteur.
Les adaptateurs à monture C connectent la caméra au microscope ; le grossissement de l'adaptateur est sélectionné en fonction de la taille de la matrice de la caméra.
Une lame d'étalonnage permet d'obtenir une mesure plus précise des échantillons. La valeur d'échelle sur la lame d'étalonnage des microscopes stéréoscopiques est de 0,1 mm.
Le dispositif de polarisation est utilisé pour étudier les objets anisotropes.
Un condenseur à fond noir avec une pince à bijoux permet d'analyser les pierres semi-précieuses.
/> Un éclairage annulaire avec polariseur élimine l'éblouissement des surfaces métalliques polies.
La platine mécanique déplace les objets en douceur et en douceur le long de deux axes et offre une commodité supplémentaire lors de l'observation à un grossissement supérieur à 20x.
Un éclairage annulaire avec secteur Le changement et la lampe de cou flexible sont utilisés pour un réglage précis de l'éclairage de la zone de travail. La lumière est réglée selon l'angle sélectionné et crée les lumières et les ombres nécessaires à l'étude, en gardant la bonne partie de l'échantillon éclairée.
Les supports universels élargissent la zone de travail et offrent une plus grande liberté de choix de la position de la tête de test. microscope au-dessus de la zone de travail.
Principales caractéristiques :
- Système de zoom pour des agrandissements fluides sans réduction de la mise au point ; Rapport de zoom de 6,7:1
- Tête trinoculaire rotative à 360° et tube trinoculaire pour le montage d'un appareil photo numérique
- Avantages du schéma optique de type Greenough : grande profondeur de champ, dimensionnalité, conception compacte et à un prix raisonnable
- Illuminateur à lumière LED transmise (3 W) et éclairage à lumière LED réfléchie (3 W) avec longue durée de vie
- Large gamme d'accessoires optionnels compatibles
Le paquet contient :
- Base avec source de lumière pour observations en lumière transmise, alimentation intégrée et support avec mécanisme de mise au point
- Tête de microscope – objectif avec tête trinoculaire
- Oculaire 10x/22 mm avec dégagement oculaire long et réglage dioptrique (2 pcs.)
- Plaque noire et blanche
- Transparent plaque
- Illuminateur à lumière réfléchie oblique
- Cordon d'alimentation pour secteur AC
- Couvercle anti-poussière
- Manuel d'utilisation et certificat de garantie
Disponible sur demande :
- Oculaire 10x/22 mm avec échelle graduée
- Oculaire 15x/16 mm (2 pcs .)
- Oculaire 20x/12 mm (2 pcs.)
- Oculaire 25x/9 mm (2 pcs.)
- Oculaire 30x/8 mm (2 pcs.)
- Objectif auxiliaire 0,5x
- Objectif auxiliaire 1,5x
- Objectif auxiliaire 2x
- 0,5x monture C adaptateur
- 1x adaptateur à monture C
- Outil polarisant
- Champ sombre à condensateur
- Illuminateur annulaire avec filtre polarisant
- Illuminateur annulaire avec changement de secteur
- Illuminateur de cou flexible
- Plateforme mécanique
- Support universel avec mécanisme de mise au point
- Clip pour pierres précieuses
- Appareil photo numérique
- Diapositive de calibrage
Marque | MAGUS |
Garantie | 5 lettres |
EAN | 5905555019772 |
Taille du colis (LxPxH) | 52x37x37 cm |
Poids d'expédition | 7,4 kg |
Type | stéréo/instrumental |
Tête trinoculaire | |
Tube vertical | Rotatif à 360°, verrouillable dans n'importe quelle position |
Angle d'inclinaison de la tête | 45° |
Grossissement, x | 6,7–45 dans la configuration de base (*en option : 3,4–270), rapport de zoom 6,7:1 |
Plage de grossissement | jusqu'à 200x |
Diamètre du tube oculaire, mm | 30 |
Oculaires | 10x/22 mm, dégagement oculaire long (*en option : 10x/22 mm avec graduation, 15x/16, 20x/12, 25x/9, 30x/8) |
Objectifs | 0,67–4,5x (*facultatif : utilisation d'oculaires supplémentaires et d'objectifs auxiliaires : 3,4–270x) |
Distance de travail, mm | 105 ((*en option : avec utilisation d'oculaires supplémentaires et d'objectifs auxiliaires : 177, 47, 26) |
Distance interpupillaire, mm | 54 — 75 |
Champ de vision linéaire, mm | 32,8 — 4,9 |
Table d'appoint, mm | Ø95 |
Caractéristiques de la table d'appoint | blanc /plaque noire, plaque transparente |
Réglage dioptrique de l'oculaire, dioptries | ±5D sur chaque oculaire |
Réglage dioptrique de l'oculaire | oui |
Mise au point | grossier (106 mm, avec réglage grossier de la tension de mise au point) |
Éclairage | LED |
Réglage de la luminosité | oui |
Alimentation | Secteur AC, 115-230 V, 50/60 Hz |
Type de source lumineuse | lumière réfléchie : éclairage oblique – LED 3 W ; Lumière transmise : LED 3 W |
Plage de température de fonctionnement, °C | 0 — 40 |
Possibilité de connecter des équipements supplémentaires | instruments de polarisation, condenseur à fond noir, objectifs auxiliaires (0,5х, 1,5х, 2х) |
Niveau utilisateur | Utilisateurs experts, professionnels |
Niveau de difficulté d'assemblage et d'installation | compliqué |
Optique schéma | Stéréomicroscope Greenough |
Application | pour la recherche appliquée |
Éclairage position | double |
Méthode de recherche | champ clair |
Défini avec trousse/étui/sac | couvercle anti-poussière |
