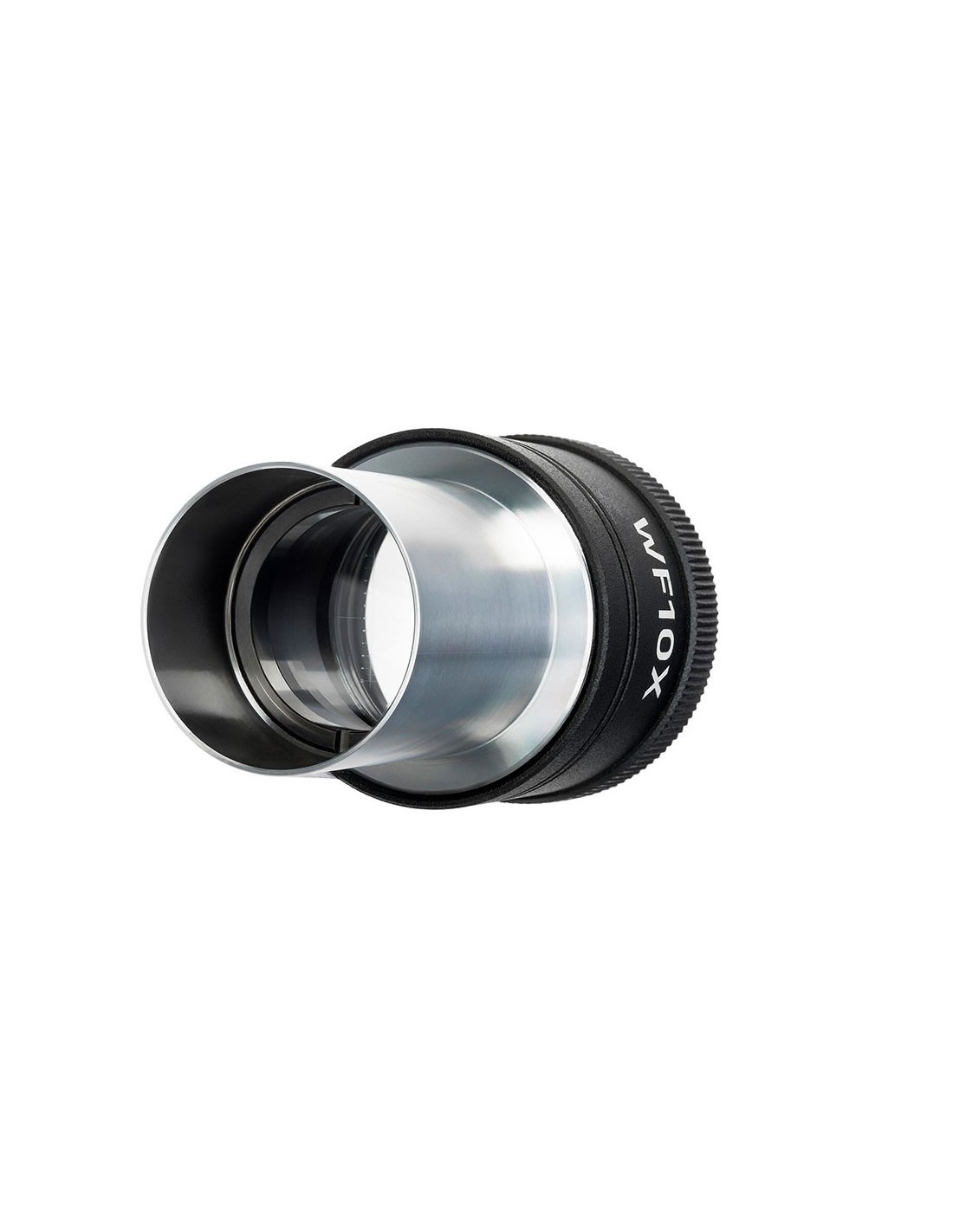

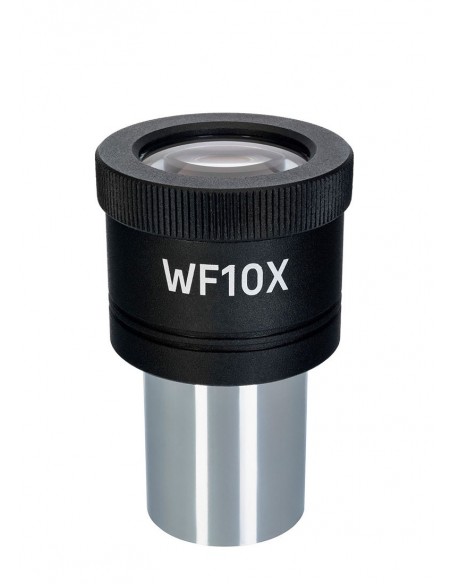

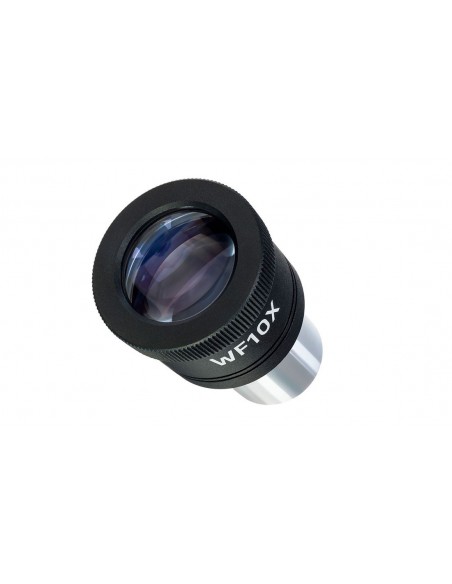

L'oculaire E10S avec grossissement 10x possède une échelle graduée sur le plan du diaphragme de champ. Il agit comme un oculaire ordinaire avec un grossissement 10x et est également capable de mesurer la taille d'objets ou d'éléments associés. L'échelle est marquée en millimètres et en centimètres. Pour mesurer, vous devez d'abord calibrer l'oculaire pour chaque objectif que vous souhaitez utiliser. L'oculaire E10S s'insère dans un tube de 23,2 mm.
Calibrage
Pour effectuer le calibrage, vous aurez besoin d'une lame de calibrage avec une division de l'échelle de 0,01. mm. Placez la lame sur la scène et pointez le microscope vers l'échelle. Ensuite, faites pivoter l'oculaire dans le tube jusqu'à ce que les graduations de la glissière et de l'oculaire soient parallèles les unes aux autres. Enfin, faites un calcul.
Calcul
Il faut calculer le rapport des divisions sur l'échelle de l'oculaire et celle de la lame d'étalonnage (micromètre de table) : combien de divisions de l'échelle oculaire correspondent à l'échelle de la diapositive (pour les objectifs à faible grossissement) ou combien de divisions sur la diapositive correspondent à l'échelle oculaire (pour les objectifs à grossissement moyen ou élevé). Utilisez ensuite la formule :
E=TL/A, où :
E est la division de l'échelle de l'oculaire ;
T est la division de l'échelle du micromètre de platine marquée sur le micromètre de platine (0,01 mm) ;< br /> L est le nombre de valeurs sur le micromètre de scène ;
A est le nombre de valeurs sur l'échelle de l'oculaire.
Enregistrez le nombre obtenu à partir des calculs pour chaque objectif. .
La taille des échantillons est calculée comme suit : il est nécessaire de déterminer combien de divisions l'échantillon occupe sur l'échelle oculaire. Multipliez ce nombre par le résultat obtenu à partir de la formule de chaque objectif. Ce nombre reflétera la valeur linéaire de l'échantillon.
Compatibilité :
- Microscope biologique MAGUS Bio 230B
- MAGUS Microscope biologique Bio 230BL
- Microscope biologique MAGUS Bio 230T
- Microscope biologique MAGUS Bio 230TL
- Microscope polarisant MAGUS Pol 850
| Spécifications | |
| Matériau de la lentille | verre optique |
| Grossissement, x | 10 |
| Diamètre du champ de vision, mm | 20 |
| Réglage dioptrique | − |
| Division d'échelle, mm | 0,1 |
| Diamètre des oculaires, mm | 23,2 |
| Matériau du corps | Cuivre |
| Dégagement des yeux, mm | 10 |
| Marque | MAGUS |
| Garantie | 2 commandes |
| EAN | 5905555021065 |
| Taille du colis (LxPxH) | 7x4x4 cm |
| Poids d'expédition | 0,075 kg |
