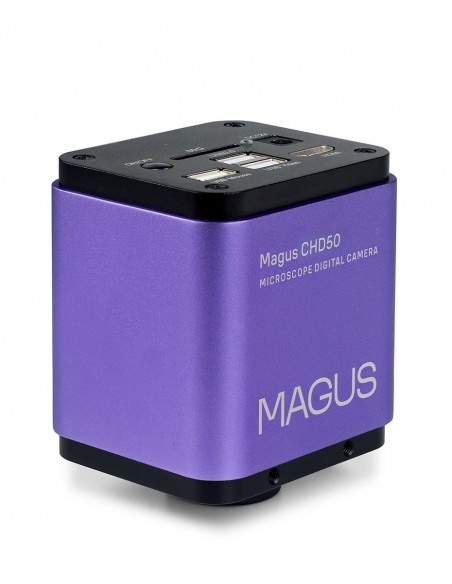

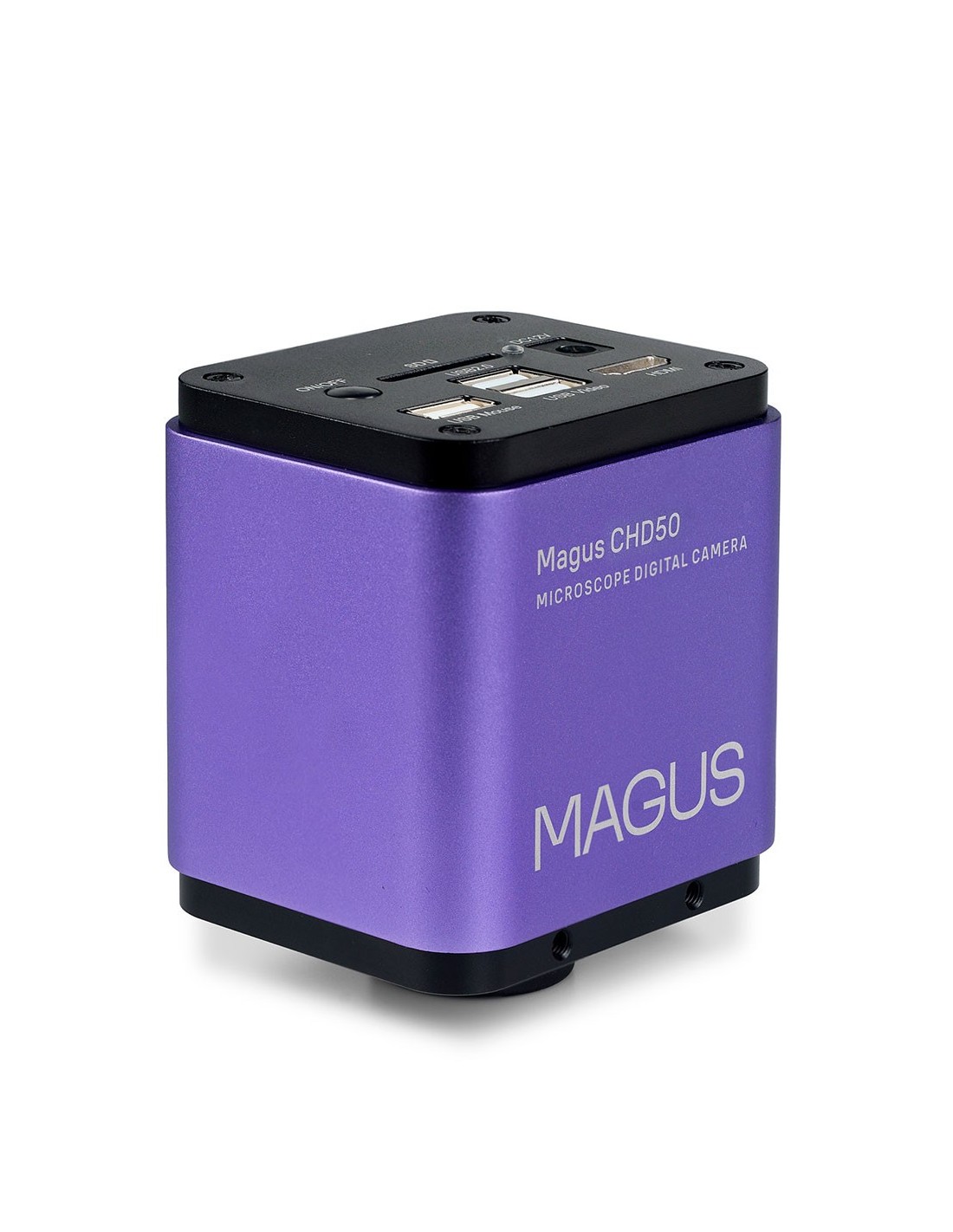

MAGUS CHD50 es una cámara diseñada para integrarse con un microscopio. El dispositivo tiene un software incorporado que se puede utilizar para tomar fotografías y vídeos, procesar los resultados y tomar medidas del sujeto. Tres tipos de interfaces (HDMI, WLAN y USB 2.0) conectan la cámara a una computadora u otro dispositivo capaz de ver fotos y videos. El sensor de 8 MP crea imágenes de alta calidad en resolución 4K (3840x2160 px) y la cámara puede cambiar automáticamente a reproducción Full HD (1920x1080 px) si así lo requiere la pantalla externa. La velocidad de fotogramas del vídeo es de 30 fps. El dispositivo está equipado con una función de enfoque automático. El resultado es una imagen de alta calidad, realista y detallada, sin retrasos, roturas ni borrosidades, incluso si el sujeto se está moviendo.
Sensor

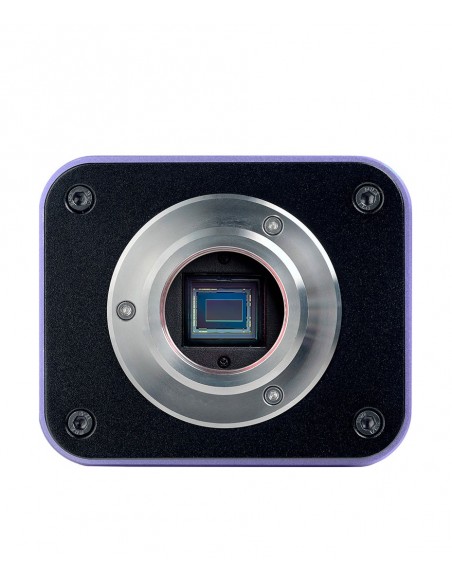

El dispositivo Está construido sobre un sensor CMOS SONY Starvis de 8MP. El método de retroiluminación produce una sensibilidad a la luz de 505 mV a una velocidad de obturación de 1/30 de segundo. El tamaño del sensor es de 1/1,8'' con un tamaño de píxel de 2,0x2,0 μm. Para crear el campo de visión más amplio sin distorsión, utilice un adaptador con aumento de 0,5x a 0,75x.
Software
La cámara se puede conectar a un ordenador a través de USB 2.0 y WLAN, así como a un televisor, monitor o proyector a través del conector HDMI. Con una conexión HDMI, la cámara enfoca automáticamente al sujeto, lo que da como resultado fotografías o vídeos nítidos sin ningún esfuerzo adicional. El software le permite editar la imagen resultante, así como medir las dimensiones lineales y angulares de los objetos y sus estructuras. Para tomar medidas, calibre el software de la cámara para cada lente usando un portaobjetos de calibración.
Instalación del microscopio
Puede integrar la cámara con el microscopio instalándolo en el tubo trinocular o en el tubo ocular en lugar de un ocular. En ambos casos, necesitarás un adaptador de montura C. Para conectarlo al tubo del ocular también necesitarás un anillo adaptador que se ajuste a su diámetro.
Dispositivos adicionales
Para un funcionamiento más eficiente, se recomienda conectar la cámara con dispositivos adicionales. El uso de un mouse eliminará las vibraciones al hacer contacto directo con la cámara (se conecta mediante puerto USB). Puede guardar fotos y vídeos en una tarjeta SD o unidad flash. Para crear un sistema de imágenes completo, puede utilizar monitores MAGUS especiales. Se pueden instalar directamente en la cámara e integrar con cualquier microscopio MAGUS.
Características clave:
- El sensor CMOS de 8 MP produce una imagen con resolución 4K (3840x2160 px). Se convierte automáticamente a Full HD (1920x1080 px) si lo requiere la pantalla externa
- Tres tipos de interfaces (HDMI, WLAN y USB 2.0) permiten conectar la cámara a una computadora o pantalla externa
- La sensibilidad a la luz de 505 mV a una velocidad de obturación de 1/30 de segundo le permite filmar incluso en condiciones de poca luz
- El enfoque automático se habilita cuando se conecta a través de HDMI y garantiza una imagen nítida sin ningún esfuerzo adicional
- El software integrado permite que la cámara funcione sin conexión a la computadora
El paquete contiene:
- Cámara digital
- Cable HDMI (2 m)
- Cable USB 3.0 (1,5 m)
- Ratón con USB
- Tarjeta de memoria SD de 32 GB
- Adaptador USB Wi-Fi (2 unidades)
- Adaptador de corriente CA de 12 V/1 A (Euro)
- CD de instalación con controladores y software
- Manual de usuario y tarjeta de garantía
| Marca registrada | MAGUS |
| Garantía | 5 días |
| EAN | 5905555019178 |
| Tamaño del paquete (AnxPrxAl) | 25x17x9 cm |
| Peso de envío | 1,6 kg |
| Sensor | Sony Exmor/Starvis CMOS |
| Color/monocromo | color |
| Megapíxeles | 8 |
| Resolución máxima, px | 3840x2160 |
| Tamaño del sensor | 1/1,8" (7,68 x 4,32 mm) |
| Tamaño de píxel, µm | 2x2 |
| Enfoque automático | sí |

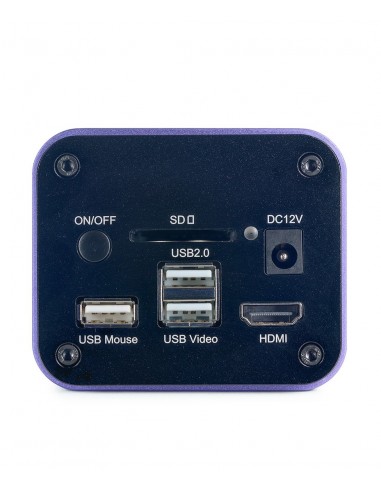

| Conectores de interfaz | HDMI 1.4, WLAN , USB2.0 |
| Tarjeta de memoria | SD hasta 32 GB |
| Sensibilidad a la luz | 505 mV a 1/30 s |
| Relación señal-ruido | 0,1 mV a 1/30 s |
| Tiempo de exposición | 0,04 ms – 1000 ms |
| Grabación de vídeo | sí |
| Velocidad de fotogramas, fps@resolución | 30@3840x2160 (USB), 30@3840x2160 (HDMI), 30@3840x2160 (WLAN) |
| Ubicación de instalación | tubo trinocular, tubo óptico en lugar de ocular |
| Formato de imagen | * .jpg, *.tif |
| Formato de vídeo | *.h264/*.h265, *.mp4 |
| Rango espectral, nm | 380-650 (filtro IR integrado) |
| Tipo de obturador | ERS (cortina electrónica) obturador) |
| Requisitos del sistema | Windows 8/10/11 (32 bits y 64 bits), CD-ROM de Mac OS, 19" o pantalla más grande |
| Software | HDMI: Integrado; USB: MAGUS View |
| Tipo de montaje | C-mount |
| Cuerpo | Aleación de aluminio CNC |
| Fuente de alimentación | Adaptador CC 12 V, 1 A |
| CC Especificaciones del adaptador de corriente | entrada: voltaje de CA 100–240 V, 50/60 Hz, salida: voltaje de CC 12 V/1 A |
| Rango de temperatura de funcionamiento , °C | -10 — 50 |
| Rango operativo de humedad, % | 30 — 80 |
