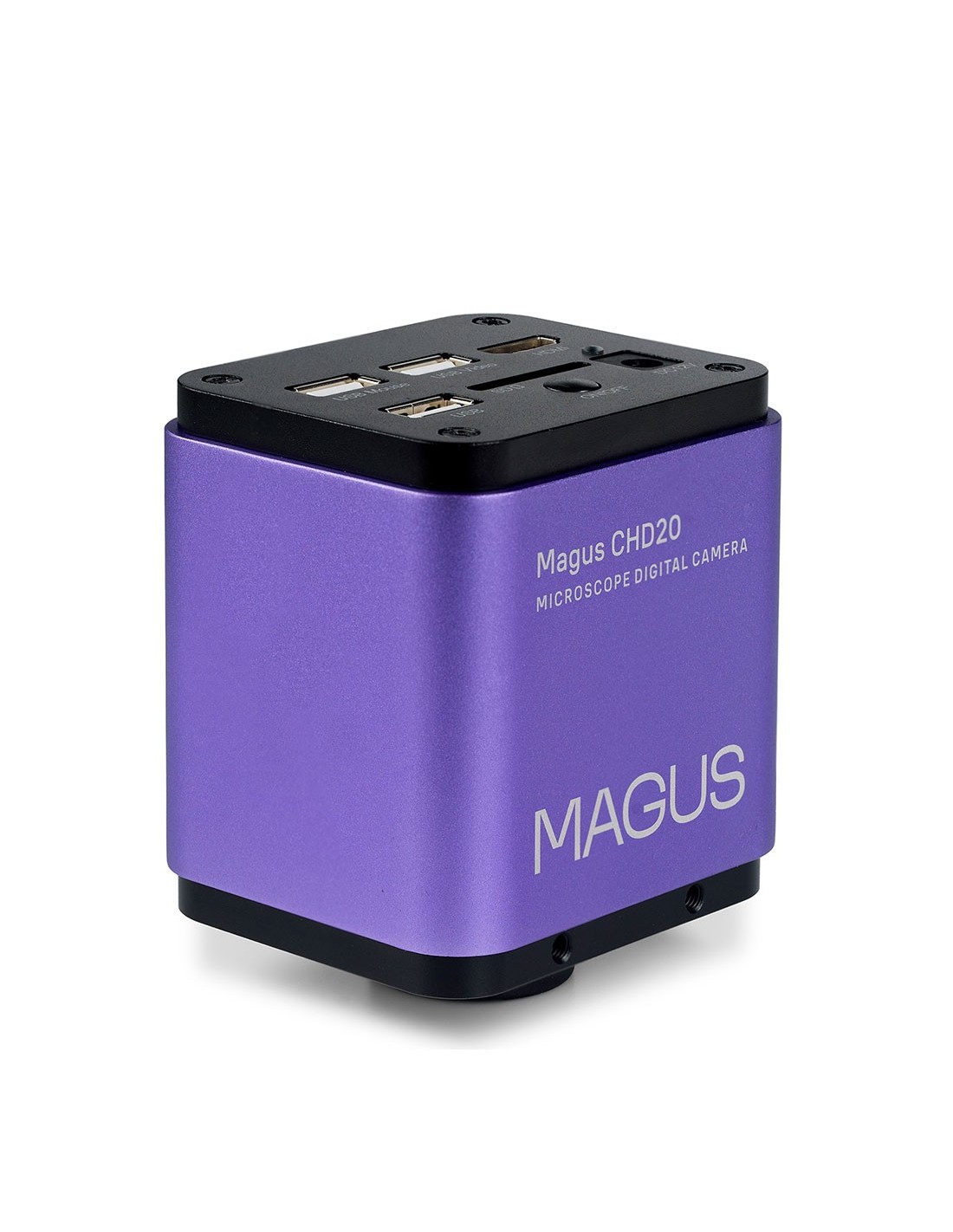

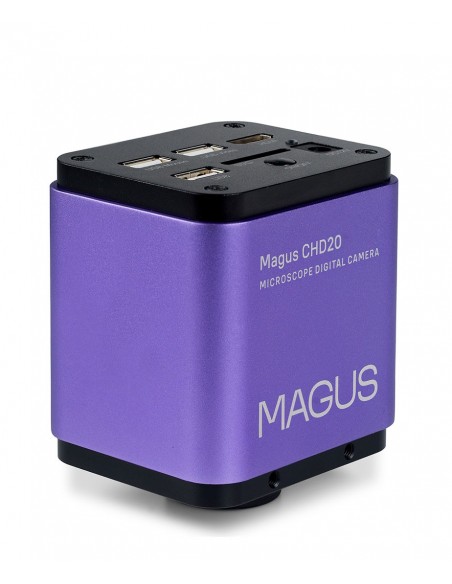

MAGUS CHD20 es una cámara digital para montar en un microscopio. Está diseñado para tomar fotografías y grabar videos de investigación, editarlos y también es capaz de medir las dimensiones lineales y angulares de objetos y sus estructuras. El dispositivo funciona con su propio software, por lo que puede conectarse no solo a una computadora, sino también directamente a una pantalla externa. Para ello, la cámara está equipada con dos tipos de interfaces: HDMI y USB.
La cámara produce una imagen Full HD de alta calidad (1920x1080 px) y proporciona altas velocidades de cuadros y datos. transferencia entre dispositivos. Está equipado con un sensor Sony de alta sensibilidad lumínica que también puede funcionar con luz fluorescente. Otra característica de esta cámara es el uso de filtros de mosaico RGB. Esto reduce la corriente oscura y proporciona una imagen nítida. Todo el sistema de cámara tiene como objetivo crear una imagen de alta calidad sin cortes, bloqueos ni distorsiones, incluso si el sujeto de observación se está moviendo.
Sensor
El El sensor CMOS color de la serie Starvis de SONY, con su pequeño tamaño (1/2'', 3,75x3,75 μm píxeles), tiene una alta fotosensibilidad (1175 mV con una velocidad de obturación de 1/30 s) y permite dispara incluso en condiciones de poca luz. Esto es posible gracias al uso de tecnología de retroiluminación. Para crear el campo de visión más amplio posible sin distorsión, recomendamos utilizar un adaptador con un aumento de 0,5x a 0,7x.
Software
La cámara viene con un disco de instalación con software para operar el dispositivo. El software integrado permite que la cámara MAGUS CHD20 funcione de forma autónoma para tomar fotografías y grabar videos, procesar los resultados directamente en el dispositivo e incluso tomar medidas de objetos. Para tomar medidas, primero debe calibrar el software para cada lente usando una diapositiva de calibración.
Conexión a dispositivos externos

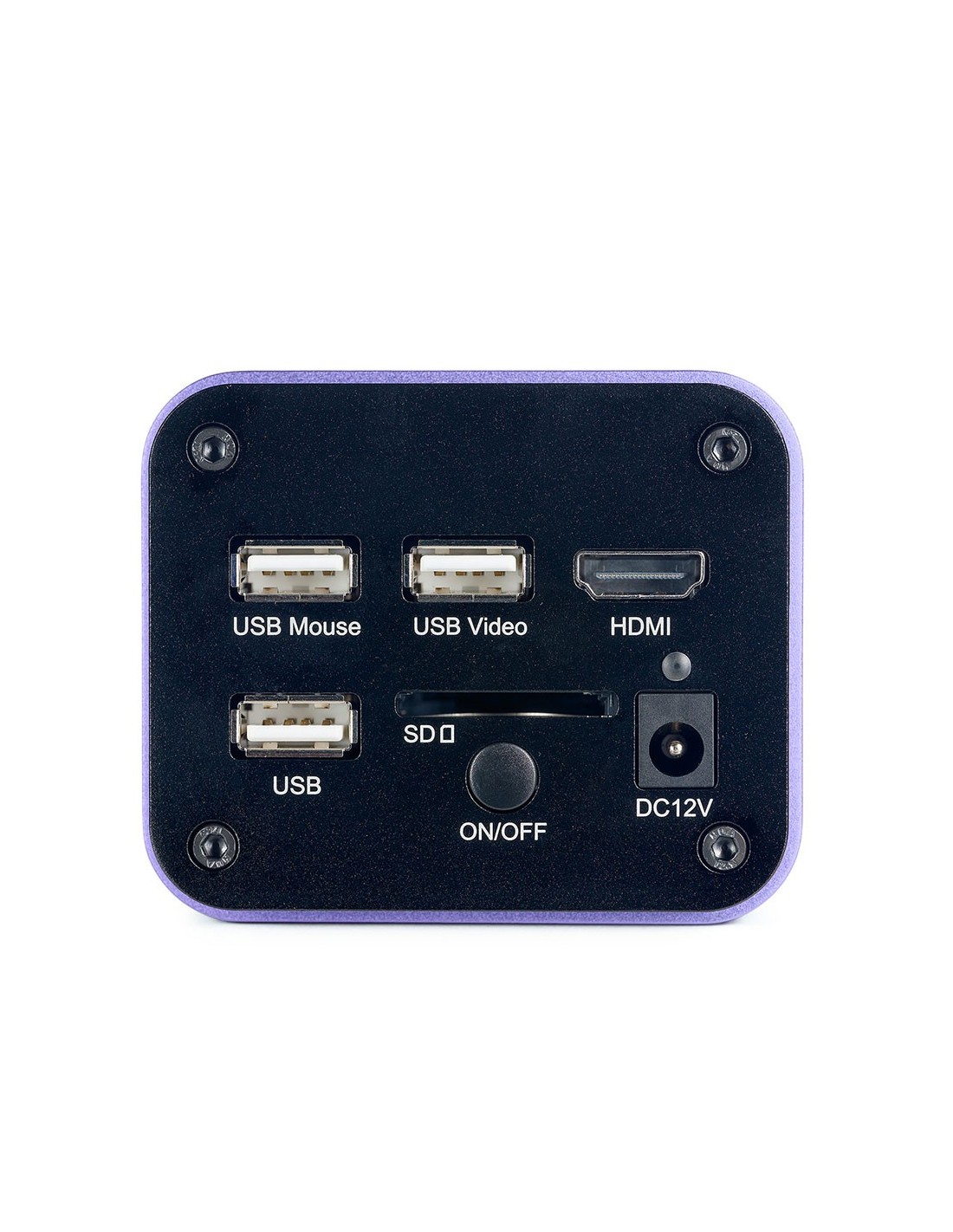

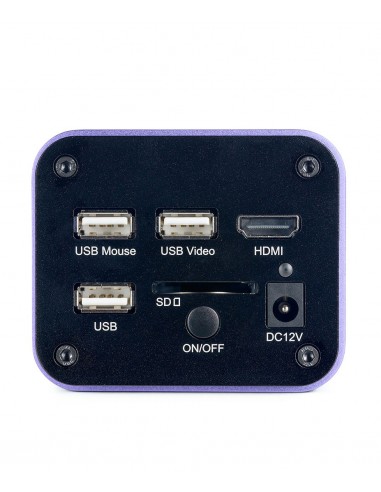

MAGUS CHD20 admite la conexión a un dispositivo externo pantalla, un ordenador así como la integración de dispositivos adicionales. La conexión a un monitor, televisor o proyector se realiza a través de la interfaz HDMI, a 60 fps. Puede conectar la cámara a una computadora a través de la interfaz USB 2.0 a 50 fps.
La cámara tiene una tarjeta SD de 32 GB. En él puedes guardar fotos y vídeos y procesarlos utilizando el software integrado. La interfaz USB le permite conectar una unidad flash.
Se recomienda utilizar un mouse para operar las aplicaciones de la cámara. También está incluido en el paquete y está diseñado para nivelar las vibraciones resultantes de la interacción directa con la cámara.
El dispositivo se puede combinar con monitores MAGUS especiales, que se instalan directamente en la cámara y crean un sistema de imágenes. en el microscopio.
Montaje en un microscopio
La cámara se puede insertar en el tubo ocular del microscopio, conectándose a él mediante un adaptador de montura C y un anillo adaptador para el diámetro del tubo (se vende por separado). Se utiliza un adaptador de montura C para instalar el dispositivo en el tubo trinocular.
Características principales:
- La sensibilidad a la luz de 1175 mV a 1/30 s le permite disparar incluso en condiciones de poca luz o luz fluorescente
- La cámara produce imágenes Full HD de alta calidad (1920 x 1080 px)
- El software integrado brinda la capacidad de crear y procesar de forma independiente materiales fotográficos y de video y realizar mediciones de objetos
- Las interfaces HDMI y USB se utilizan para mostrar datos en un monitor o computadora externo; la velocidad de cuadros es de 60 y 50 fps respectivamente, dependiendo de la conexión
- La cámara utiliza filtros de mosaico RGB, que reducen la corriente oscura y producen una imagen nítida
El paquete contiene:
- Cámara digital
- Cable HDMI (1,5 m)
- Cable USB 2.0 (2 m)
- Ratón con USB
- Tarjeta de memoria SD de 32 GB
- Adaptador de corriente CA 12 V/1 A (Euro)
- CD de instalación con controladores y software
- Manual de usuario y tarjeta de garantía
| Marca registrada | MAGUS |
| Garantía | 5 días |
| EAN | 5905555019147 |
| Tamaño del paquete (largo x ancho x alto) | 25x17x9 cm |
| Peso de envío | 1,5 kg |
| Sensor | Sony Exmor/Starvis CMOS |
| Color/monocromo | color |
| Megapíxeles | 2 |
| Resolución máxima, px | 1920x1080 |
| Tamaño del sensor | 1/2" (7,2 x 4,05 mm) |
| Tamaño de píxeles, µm | 3.75x3.75 |
| Conectores de interfaz | USB 2.0, HDMI 1.4 |
| Tarjeta de memoria | SD hasta 32 GB |
| Posibilidad de conectar equipos adicionales | ratón con USB, pendrive (USB) |
| Sensibilidad a la luz | 1175 mV a 1/30 s |
| Relación señal-ruido | 0,15 mV a 1/30 s |
| Tiempo de exposición | 0,04 ms – 1000 ms |
| Grabación de vídeo | sí |
| Velocidad de fotogramas, fps@resolución | 60@1920x1080 (HDMI), 50@ 1920x1080 (USB) |
| Ubicación de instalación | tubo trinocular, tubo óptico en lugar de ocular |
| Imagen formato | *.jpg, *.tif |
| Formato de vídeo | *.h264/*.h265, *.mp4 |
| Rango espectral, nm | 380-650 (filtro IR incorporado) |
| Tipo de obturador | ERS (persiana de cortina electrónica) |
| Requisitos del sistema | Windows 8/10/11 (32 bits y 64 bits ), Mac OS 2.0, RJ45, CD-ROM, pantalla de 19" o más |
| Software | HDMI: integrado; USB: MAGUS View |
| Tipo de montaje | C-mount |
| Cuerpo | Aleación de aluminio CNC |
| Fuente de alimentación | Adaptador CC 12 V, 1 A |
| CC Especificaciones del adaptador de corriente | entrada: voltaje de CA 100–240 V, 50/60 Hz, salida: voltaje de CC 12 V/1 A |
| Rango de temperatura de funcionamiento , °C | -10 — 50 |
| Rango operativo de humedad, % | 30 — 80 |
