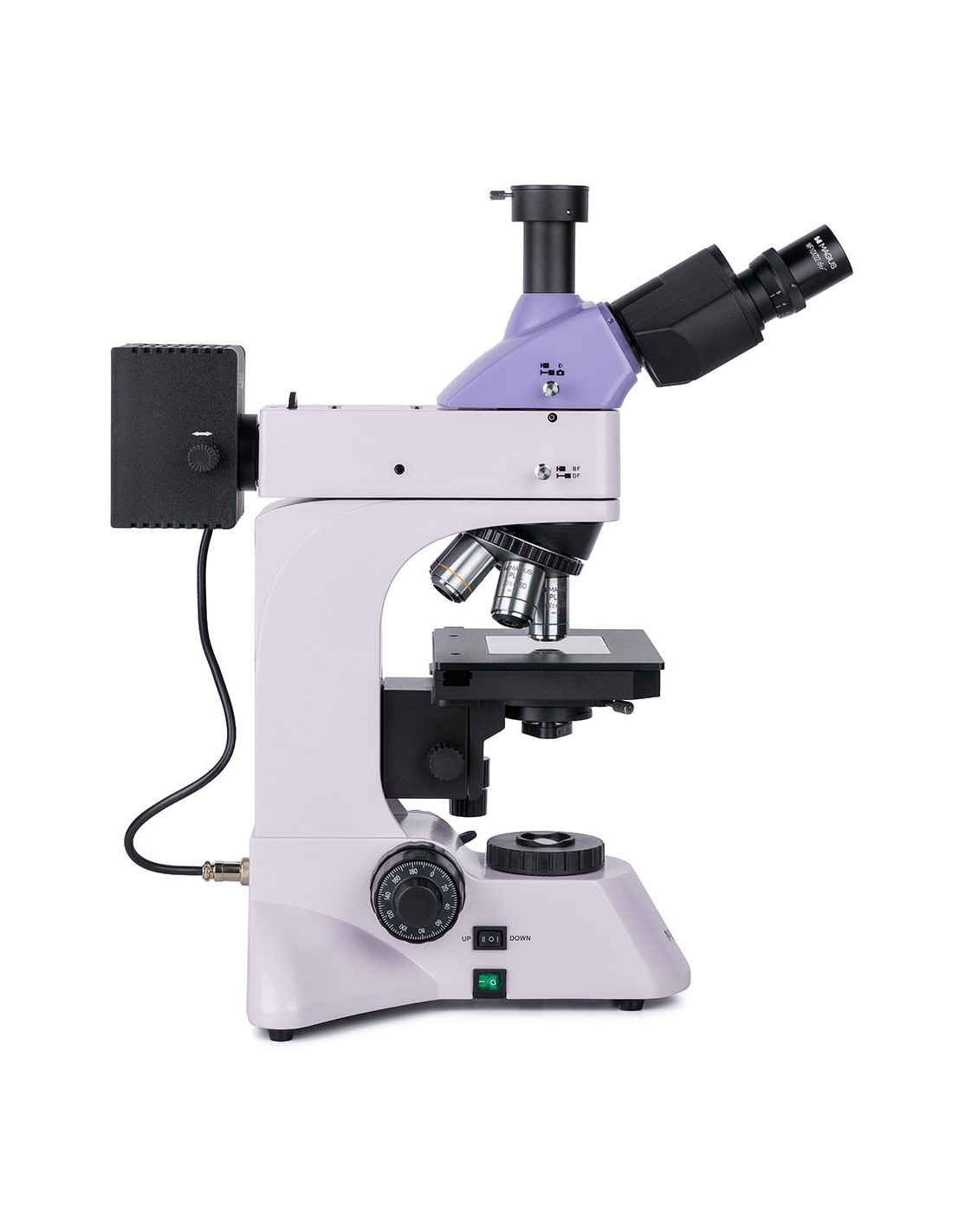

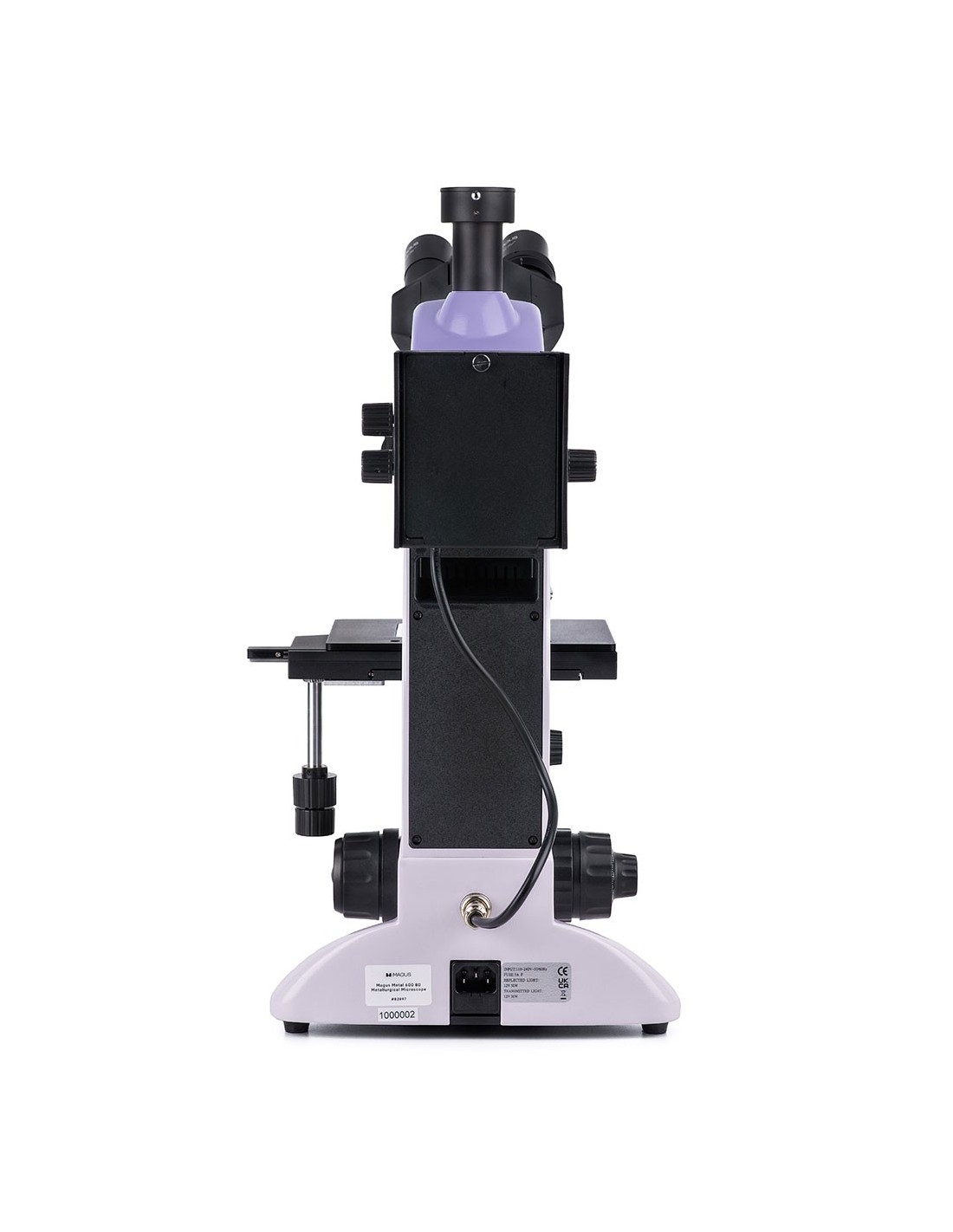

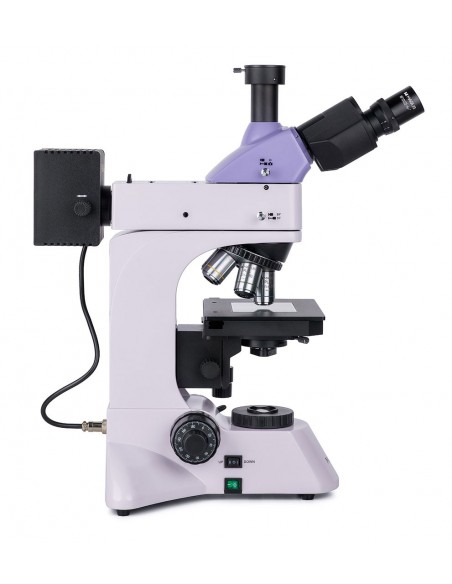

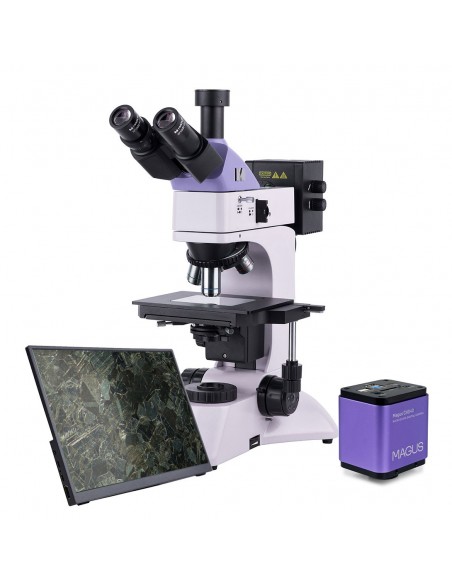

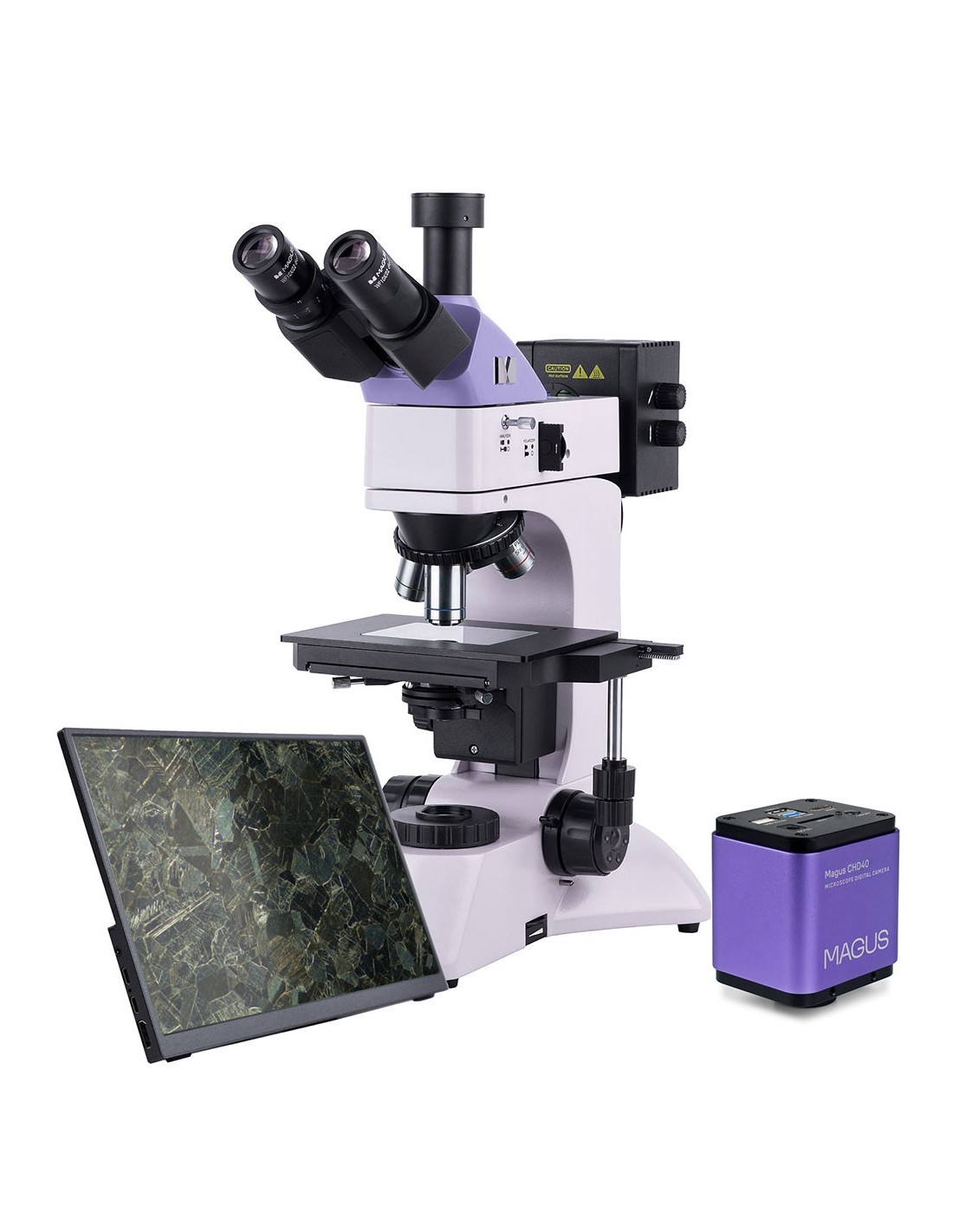

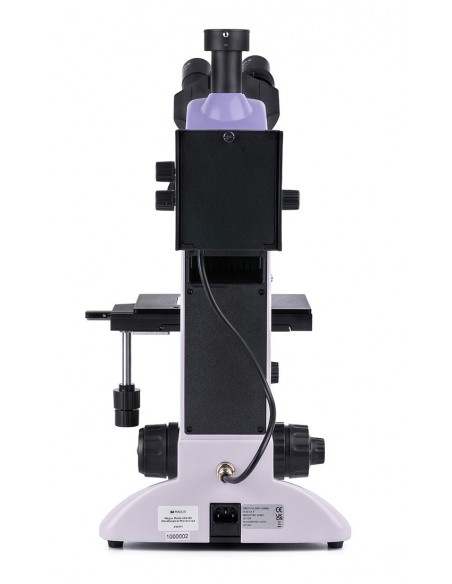

El microscopio metalográfico digital MAGUS Metal D600 BD LCD está diseñado para el estudio de objetos en luz reflejada utilizando técnicas de microscopía de campo brillante, campo oscuro y polarización. El microscopio se utiliza para examinar muestras de metales y semiconductores, así como otras muestras planas y pulidas altamente reflectantes. La técnica de luz transmitida permite examinar muestras translúcidas, como películas finas y partículas adheridas a filtros. El microscopio se puede utilizar en ingeniería mecánica y metalúrgica, en laboratorios de ingeniería y control de calidad y en politécnicos.
Cámara digital
MAGUS CHD40 es una cámara digital HDMI cámara con tres interfaces de vídeo y cambio automático entre Full HD y 4K según la resolución del monitor.
La cámara está equipada con un sensor de 8 MP y produce imágenes realistas con una resolución de 4K (3840x2160 px) cuando se conecta a través de HDMI o USB 3.0. Cuando se conecta a través de Wi-Fi, la calidad de imagen es Full HD (1920x1080 px).
La cámara utiliza una interfaz HDMI para conectarse directamente a un televisor, monitor o proyector. De esta forma, la cámara funciona de forma independiente sin conexión a un PC. La interfaz HDMI permite una transferencia rápida y estable desde la cámara a la pantalla externa. Puede conectar la cámara a una PC mediante Wi-Fi o USB 3.0. El vídeo se graba a 30 fps.
La cámara combina una alta velocidad de FPS y un alto ancho de banda HDMI. Por lo tanto, los vídeos se ven brillantes sin congelarse ni saltar entre fotogramas. En resolución máxima, la imagen es muy detallada, los objetos en movimiento son visibles sin errores y el objeto en movimiento se muestra sin demoras.
Monitor

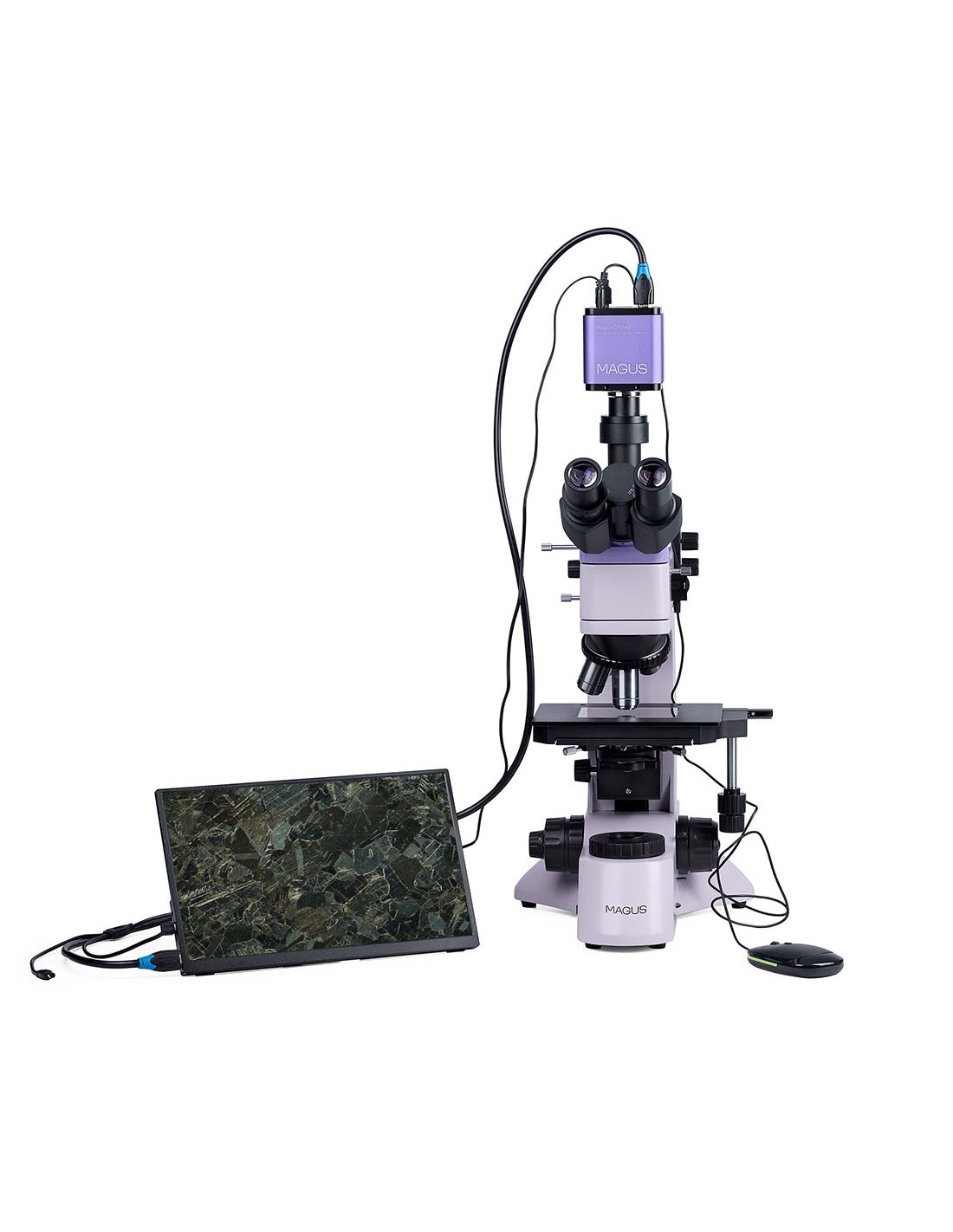

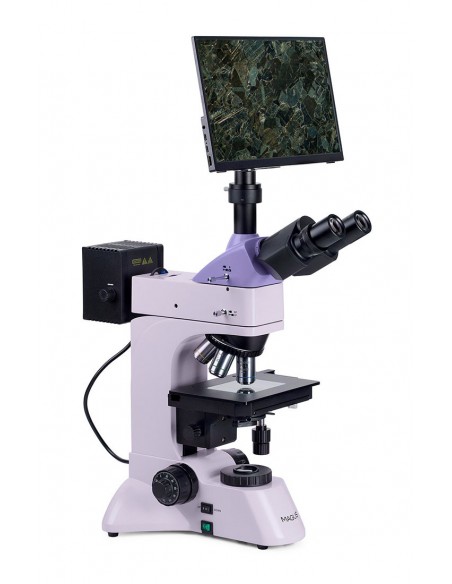

El MAGUS El monitor MCD40 está diseñado para utilizar un sistema de visualización de microscopio MAGUS. Está conectado a una cámara montada en el microscopio para mostrar imágenes en tiempo real. Soporta cámaras con conexión HDMI y resolución 4K. La pantalla es de 13,3 pulgadas. La matriz IPS ofrece imágenes brillantes con amplios ángulos de visión. Si miras la pantalla desde un lado, la reproducción del color no se distorsiona. Puede colocar la pantalla en una mesa o estante usando un soporte plegable o instalarla directamente en la base de la cámara o del microscopio.
Óptica

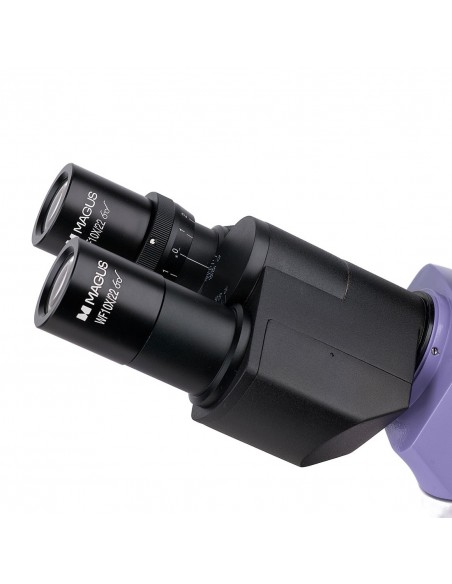

El cabezal trinocular Está equipado con un tubo trinocular para alojar una cámara digital. El divisor de haz dirige la luz hacia la cámara, en dos posiciones: 100:0 y 0:100. El haz de luz llega al ocular o tubo trinocular. Anillo de ajuste de dioptrías en el ocular izquierdo.

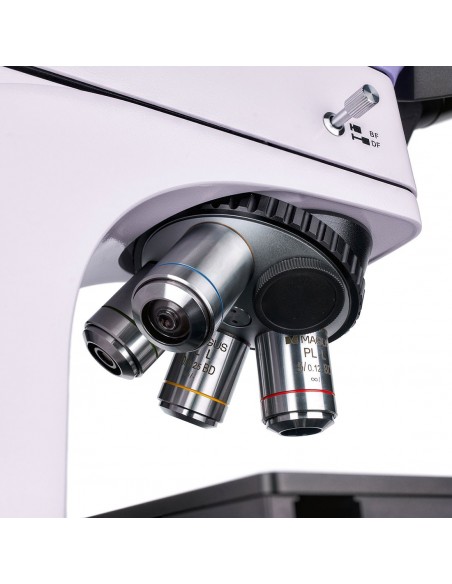

El aumento del microscopio en la configuración básica es de 50 a 400x. Cualquier objetivo y ocular adicional aumentará el rango de aumento. El microscopio utiliza objetivos planacromáticos con una larga distancia de trabajo, adecuados para técnicas de microscopía de campo claro y oscuro. Hay cinco ranuras en el revólver para montar objetivos. Se incluyen cuatro lentes y uno es opcional. El revólver está orientado hacia el interior del instrumento, de modo que el usuario puede ver qué objetivo se inserta en el camino óptico.
Iluminación
La iluminación Utiliza lámparas halógenas de luz cálida que no cansan la vista durante observaciones prolongadas. El iluminador de luz transmitida tiene una potencia de 30 W y el iluminador de luz reflejada de 50 W, lo que garantiza una cómoda observación mediante microscopía de campo oscuro.
El sistema de iluminación de luz reflejada contiene: un dispositivo de campo oscuro, un dispositivo de polarización, diafragmas de campo y apertura centrables para el método de iluminación Köhler y filtros de color. También es posible centrar la fuente de luz.
El sistema de iluminación de luz transmitida incluye: un condensador con lente plegable para objetivos de bajo aumento, una apertura y un diafragma de campo para el método Köhler.
Plataforma y mecanismo de enfoque
La muestra se mueve junto con la platina a lo largo de los dos ejes. La altura de la muestra examinada no debe exceder los 20 mm. El escenario cuenta con un portaobjetos de vidrio transparente para la observación de muestras translúcidas.
El enfoque se ajusta mediante perillas de enfoque grueso y fino ubicadas en ambos lados en la parte inferior del microscopio, lo que permite al observador colocar libremente su manos sobre la mesa en lugar de sostenerlas en el aire. El mecanismo de enfoque aproximado cuenta con una perilla de bloqueo a la derecha y una perilla de ajuste de tensión a la izquierda.
Accesorios
La gama de accesorios compatibles con MAGUS El microscopio Metal 600 BD incluye: objetivos de larga distancia para observaciones de campo oscuro y brillante, oculares, portaobjetos de calibración y cámaras digitales.
Características clave del microscopio:
- Observaciones de muestras planas opacas y pulidas de hasta 20 mm en luz reflejada utilizando técnicas de microscopía de campo oscuro, campo brillante y polarización
- Observaciones de muestras translúcidas en luz transmitida
- Tubo trinocular para montar una cámara digital y un divisor de haz con dos posiciones (100:0 y 0:100)
- Objetivos planocromáticos con una larga distancia de trabajo. Las siglas BD significan que es adecuado para técnicas de campo oscuro y brillante
- Iluminador de luz transmitida con lámpara halógena de 30 W e iluminador de luz reflejada con lámpara halógena de 50 W que permiten una cómoda observación bajo el microscopio en campo oscuro
- Iluminación Köhler (luz reflejada) con posibilidad de centrar la fuente de luz, diafragmas de apertura y campo, filtros de color
- Iluminación Köhler (luz transmitida) con condensador Abbe centrable y regulable en altura, abatible Lentes condensadoras de aproximación para objetivos de bajo aumento
- Amplia gama de oculares y lentes totalmente compatibles
Características clave de la cámara:
- La cámara funciona de forma independiente sin conexión a una PC a través de la interfaz HDMI. Puede conectarse a una PC a través de Wi-Fi y una interfaz USB 3.0
- Cambio automático entre 4K y Full HD según la resolución del monitor
- 30 fps para observar objetos en movimiento, grabar videos, y movimiento de la muestra sin retrasos ni tartamudeos
- El sensor CMOS SONY Exmor/Starvis retroiluminado en color ofrece imágenes con bajo ruido y alta sensibilidad a la luz incluso en condiciones de poca luz. Podrás obtener imágenes en color más nítidas, brillantes y saturadas.
- Software para grabar y editar fotos y vídeos, funciones de visualización externa, mediciones lineales y angulares

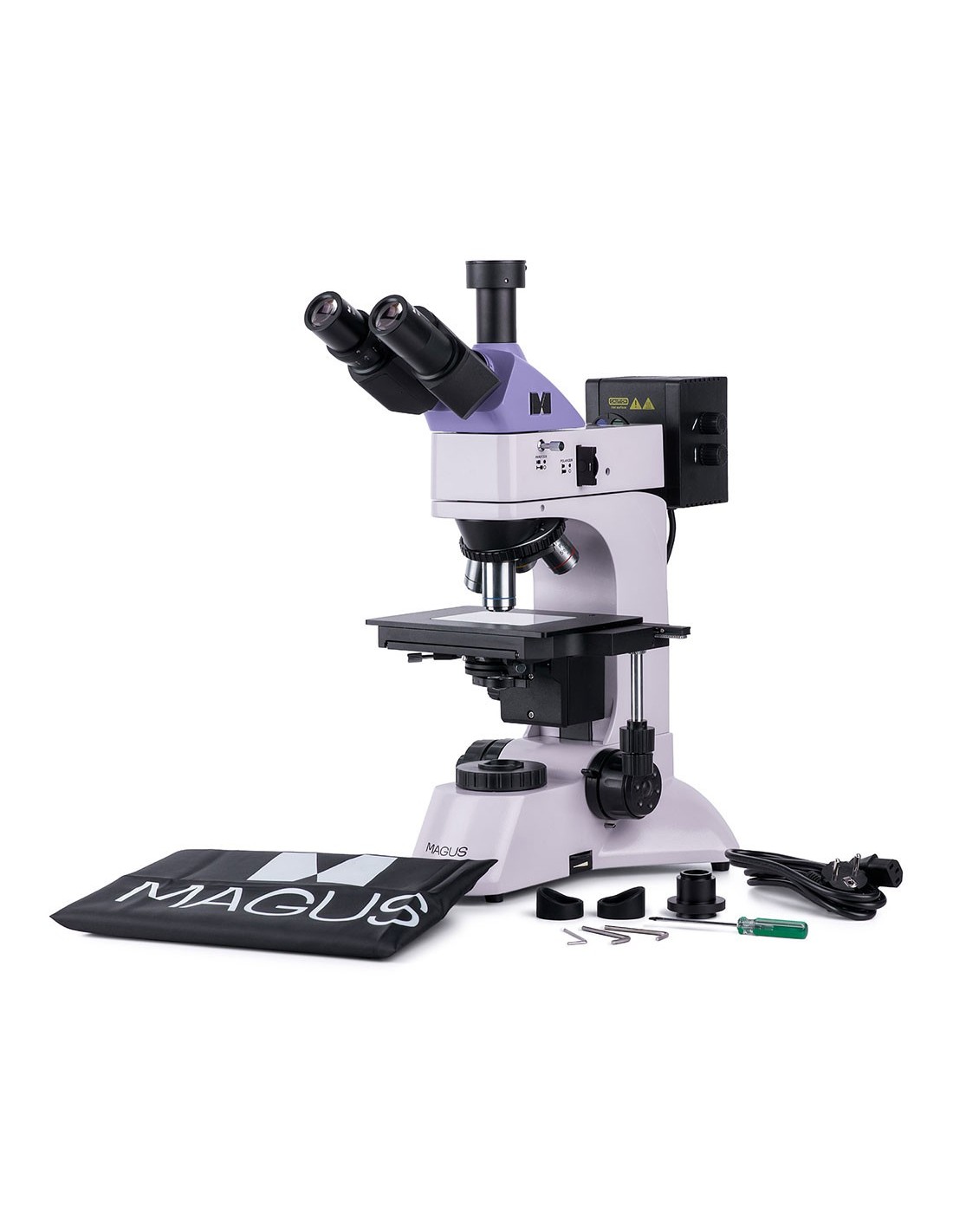

El paquete contiene:
- Cámara digital MAGUS CHD40 (cámara digital, cable HDMI (1,5 m), cable USB 3.0 (1,5 m), ratón con USB, tarjeta de memoria SD de 32 GB, Adaptador USB Wi-Fi (2 unidades), adaptador de corriente CA de 12 V/1 A (Euro), CD de instalación con controladores y software, manual de usuario y tarjeta de garantía)
- Monitor LCD MAGUS MCD40
- Base con entrada de alimentación, fuente de luz transmitida y condensador, mecanismo de enfoque, platina y revólver
- Iluminador para observaciones en luz reflejada con portalámparas
- Cabezal trinocular
- Objetivo planocromático infinito: PL L5x/0,12 BD WD 9,7 mm
- Objetivo plano acromático al infinito: PL L10x/0,25 BD WD 9,3 mm
- Objetivo plano acromático al infinito: PL L20x/0,40 BD WD 7,2 mm
- Objetivo planocromático hasta el infinito: PL L40x/0,60 BD WD 3,0 mm
- Ocular de 10x/22 mm con distancia ocular larga (2 uds.)
- Placa de escenario transparente
- 1x adaptador de montaje en C
- Llave Allen
- Cable de alimentación para red eléctrica de CA
- Cable de alimentación para luz reflejada iluminador li>
- Cubierta antipolvo
- Manual de usuario y tarjeta de garantía
Disponible bajo pedido:
- Ocular de 10x/22 mm con escala graduada
- Ocular de 12,5x/14 mm (2 uds.)
- Ocular de 15x/15 mm (2 uds.)< /li>
- Ocular 20x/12 mm (2 uds.)
- Ocular 25x/9 mm (2 uds.)
- Objetivo infinito planocromático: PL L50х/0,70 BD WD 2,5 mm
- Objetivo acromático plano infinito: PL L60x/0,70 BD WD: 1,9 mm
- Objetivo acromático plano infinito: PL L80x/0,80 BD WD: 0,8 mm
- Objetivo acromático plano infinito: PL L100х/0,85 (seco) BD WD: 0,4 mm
- Carro de calibración
| Marca td> | MAGUS |
| Garantía | 5 días |
| EAN |
| Tamaño del paquete (AnxPrxAl) | 35x30x75 cm |
| Peso de envío | 17,25 kg |
| Delimitador | Microscopio metalográfico MAGUS Metal 600 BD |
| Tipo< /td> | luminoso/óptico, metalográfico |
| Probado | trinocular |
| Tubo vertical | Siedentopf |
| Ángulo de inclinación de la cabeza | 30° |
| Aumento, x | 50–400 base (*opcional: 50–1000/1250/1500/2000/2500) |
| Rango de aumento | 200x a 800x |
| Diámetro del tubo del ocular, mm | 30 |
| Oculares< /td> | 10х/22 mm, distancia ocular: 10 mm (*opcional: 10x/22 mm con escala graduada, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objetivos | planacromáticos al infinito: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/ 0,40 BD, PL L40x /0,60 BD; altura parafocal 45 mm (*opcional: PL L50x/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (seco)) |
| Normal revólver | para 5 objetivos |
| Distancia de trabajo, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Distancia interpupilar, mm | 48 — 75 |
| Etapa, mm< /td> | 210x140 |
| Rango de movimiento del escenario, mm | 75/50 |
| Características de la platina | Plata mecánica de dos ejes, con portaobjetos de vidrio |
| Ajuste de dioptrías del ocular, dioptrías | ±5 (en el cañón izquierdo) |
| Condensador | luz transmitida: condensador Abbe centrable y regulable en altura, NA 1,25, diafragma de apertura y lentes plegables regulables, con tornillos de fijación |
| Diafragma | luz transmitida y reflejada: diafragmas de apertura y campo integrados |
| Enfoque< /td> | coaxial, enfoque grueso (25 mm, con perilla de fijación y perilla de ajuste de tensión) y enfoque fino (0,002 mm) |
| Iluminación | halógeno |
| Ajuste de brillo | sí |
| Fuente de alimentación | 220 ±22 V, 50 Hz, red CA |
| Filtros ópticos | verde, azul, amarillo, satinado |
| Rango de temperatura de funcionamiento, °C | 5 — 35 |
| Elementos adicionales | analizador integrado y polarizador extraíble, campo oscuro dispositivo |
| Nivel de usuario | usuarios expertos, profesionales |
| Nivel de dificultad de montaje e instalación td> | complicada |
| Aplicación | metalográfica |
| Posición de iluminación |
| Método de búsqueda | campo brillante, campo oscuro, luz polarizada |
| Establecer con estuche/estuche/bolso | cubierta antipolvo |
| Peso, kg |
| td> | 11 |
| === Delimitador === | Cámara digital |
| Sensor | Sony Exmor/Starvis CMOS |
| Color/monocromo | color |
| Megapíxeles< /td> | 8 |
| Resolución máxima, px | 3840x2160 |
| Tamaño del sensor< /td> | 1/1,2'' (11,14x6,26 mm) |
| Tamaño de píxel, µm |
| Conectores de interfaz | Wi-Fi, HDMI 1.4, USB 3.0 |
| Posibilidad de conectar equipos adicionales | ratón con USB, memoria USB, adaptador Wi-Fi (USB)< /td> |
| Sensibilidad a la luz | 1028 mV a 1/30 s |
| Relación señal-ruido< /td> | 0,13 mV con 1/30 s |
| Tiempo de exposición | 0,14 ms – 1000 ms |
| Velocidad de fotogramas, fps@resolución | 30@3840x2160 (HDMI), 30 @1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Ubicación de instalación | tubo trinocular, tubo óptico en lugar de ocular |
| Formato de imagen | *.jpg, *.tif |
| Formato de vídeo | * .h264/*.h265, *.mp4 |
| Rango espectral, nm | 380-650 (filtro IR incorporado) |
| Tipo de obturador | ERS (obturador de cortina electrónico) |
| Software | HDMI: integrado; USB: MAGUS View |
| Requisitos del sistema | Windows 8/10/11 (32 bits y 64 bits), Mac OS 2,8 GHz Intel Core 2 o posterior , mínimo 4 GB de RAM, puerto USB 2.0, RJ45, CD-ROM, pantalla de 19" o más |
| Tipo de montaje | Paso C |
| Cuerpo | Aleación de aluminio CNC |
| Alimentación de la cámara | Adaptador CC 12 V, 1 A |
| Especificaciones del adaptador de corriente CC | entrada: voltaje CA 100–240 V, 50/60 Hz, salida: voltaje CC 12 V/1 A< /td> |
| Rango de temperatura de funcionamiento de la cámara, °C | -10 — 50 |
| Rango de funcionamiento de humedad, % | 30 — 80 |
| === Delimitador == = | Monitor |
| Tipo de matriz | IPS |
| Diagonal de pantalla, pulgadas | 13,3 |
| Resolución de pantalla, px | 3840x2160 (4K) |
| Formato | 16:9 |
| Brillo, cd/m² | 400 |
| Contraste | 1000:1 |
| Ángulo de visión horizontal/vertical, ° | 178/178 |
| Dimensiones del área visible de la pantalla (AnxAl), mm | 295x165 |
| Paso de píxeles (ancho x alto), mm | 0,154x0,154 |
| Frecuencia de la fuente óptica, Hz | 60< /td> |
| Retroiluminación tipo matriz | LED |
| Duración de la retroiluminación LED, h | 50000 |
| Interfaz | HDMI |
| Rango de temperatura de funcionamiento, °C | -15 — 55 |
| Rango operativo de humedad, % | 10 — 90 |
| Fuente de alimentación | CA 110–220 V, CC 5–12 V/1 A (Tipo C) |
| Consumo de energía, W | 12 (máx.) |
