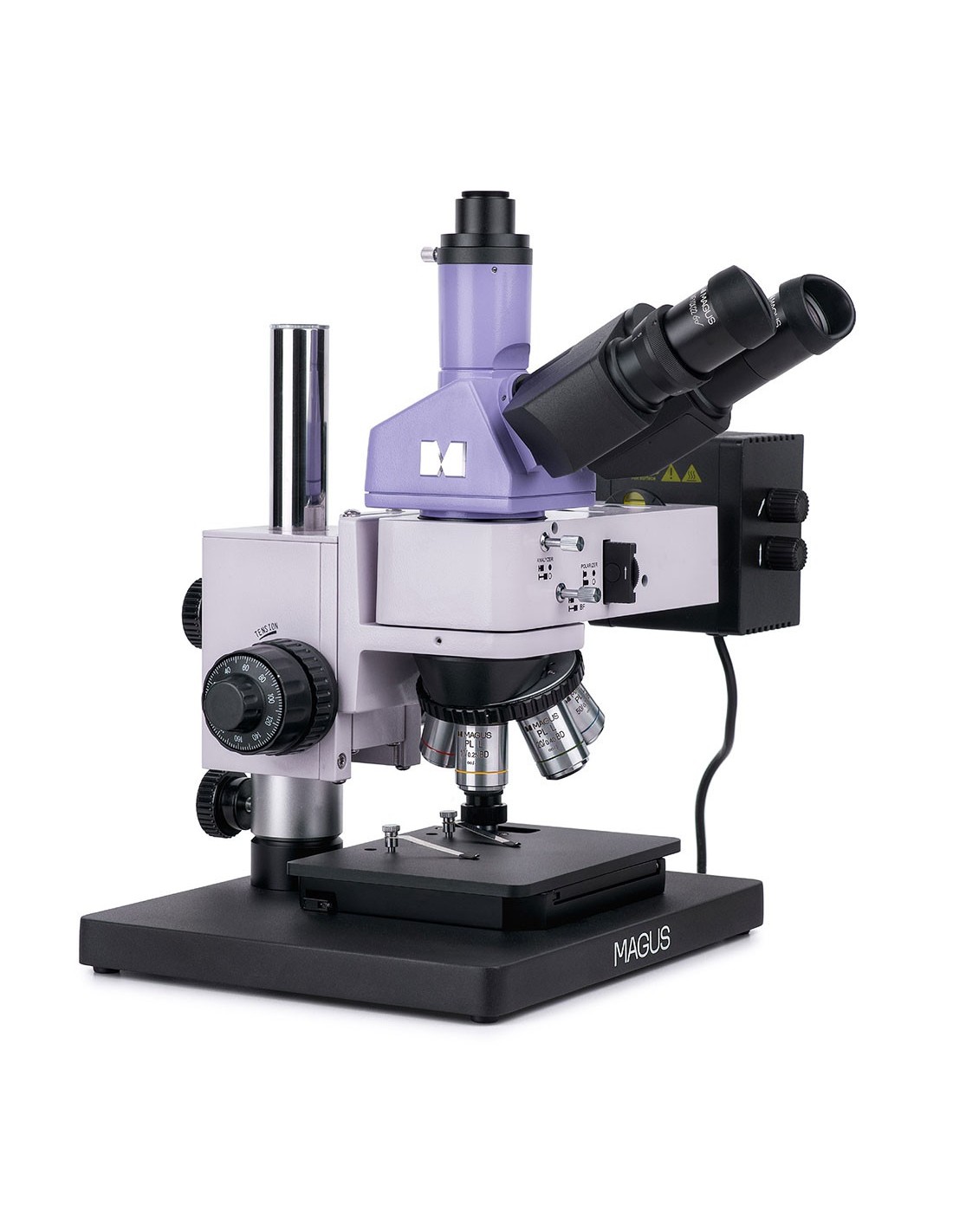

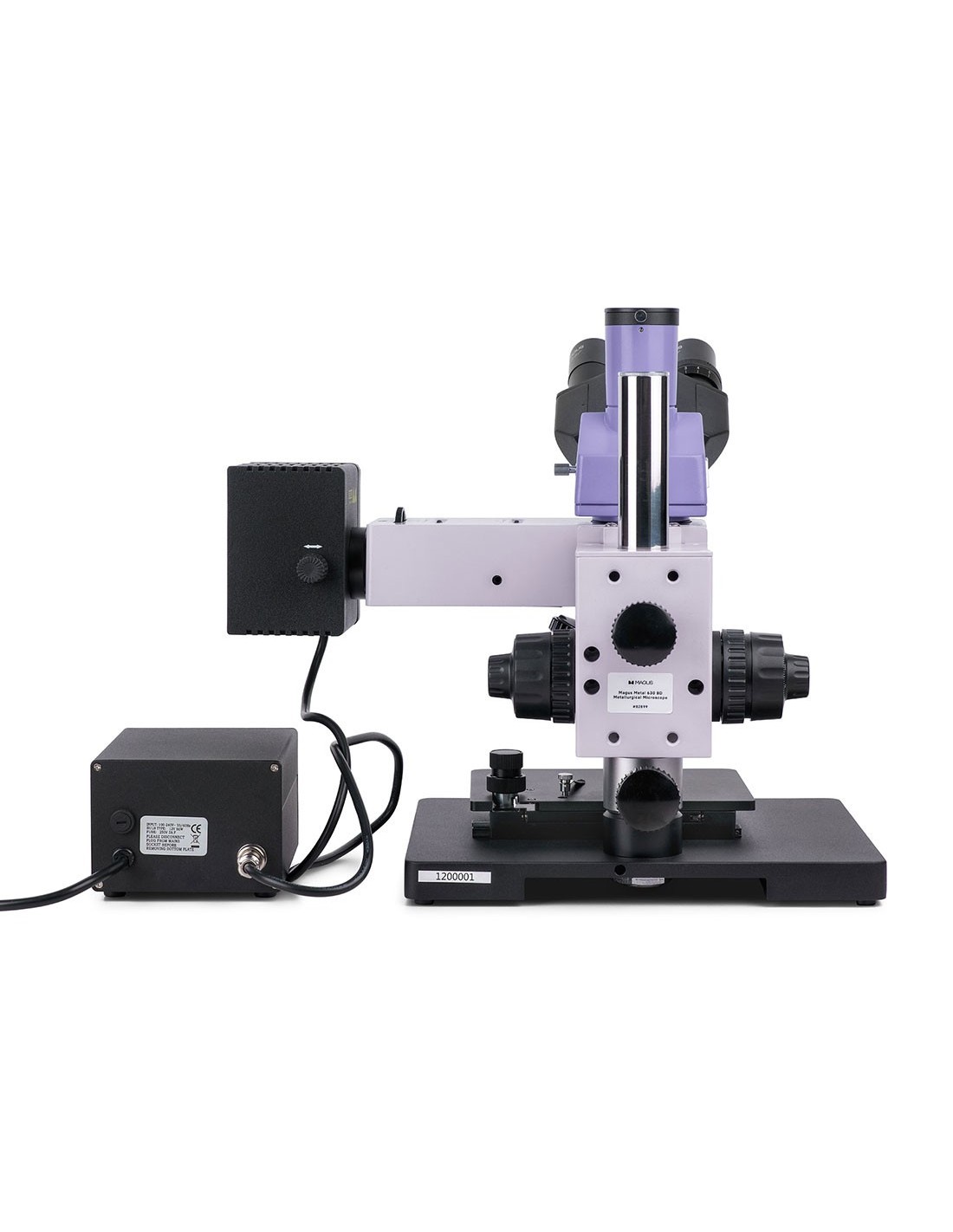

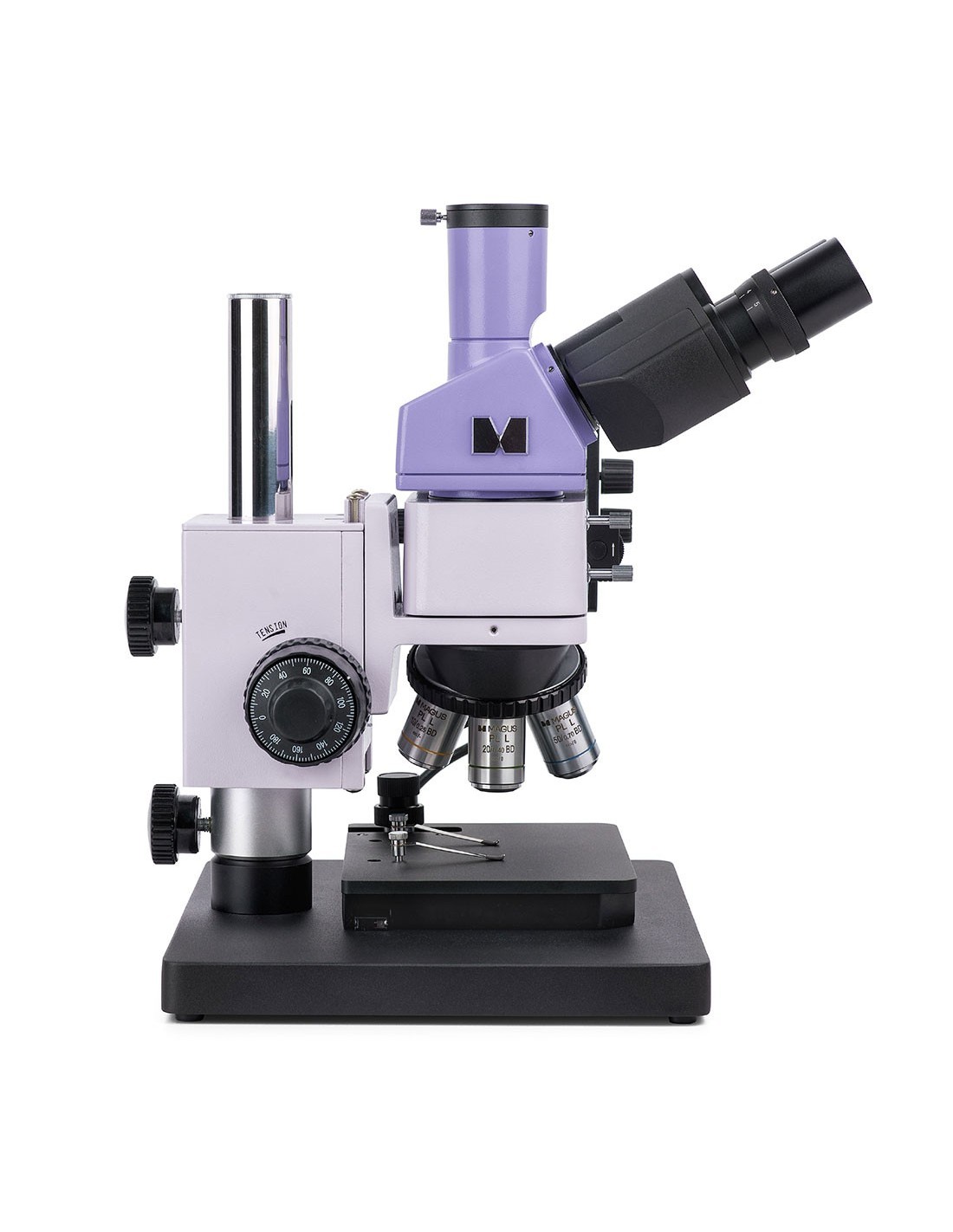

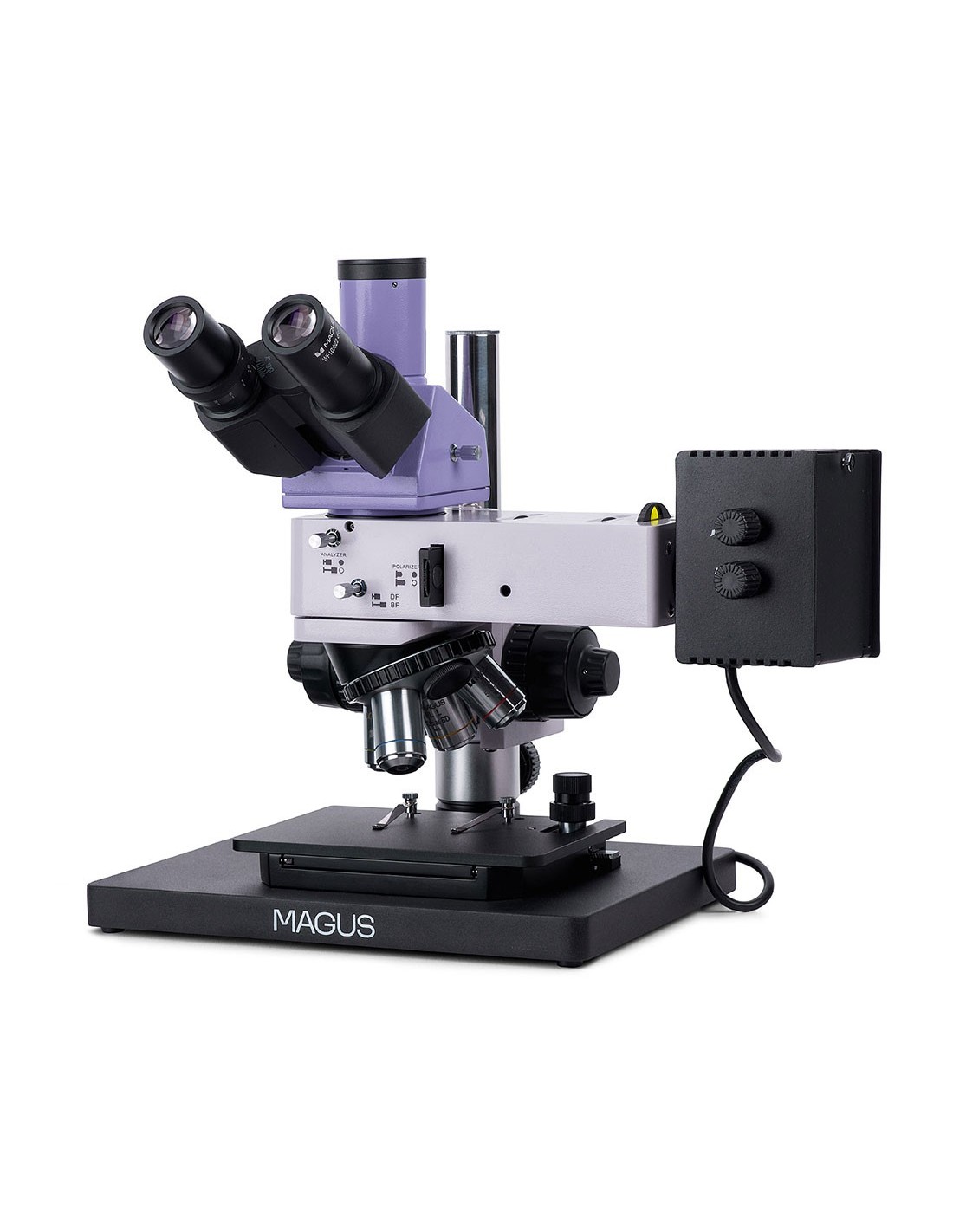

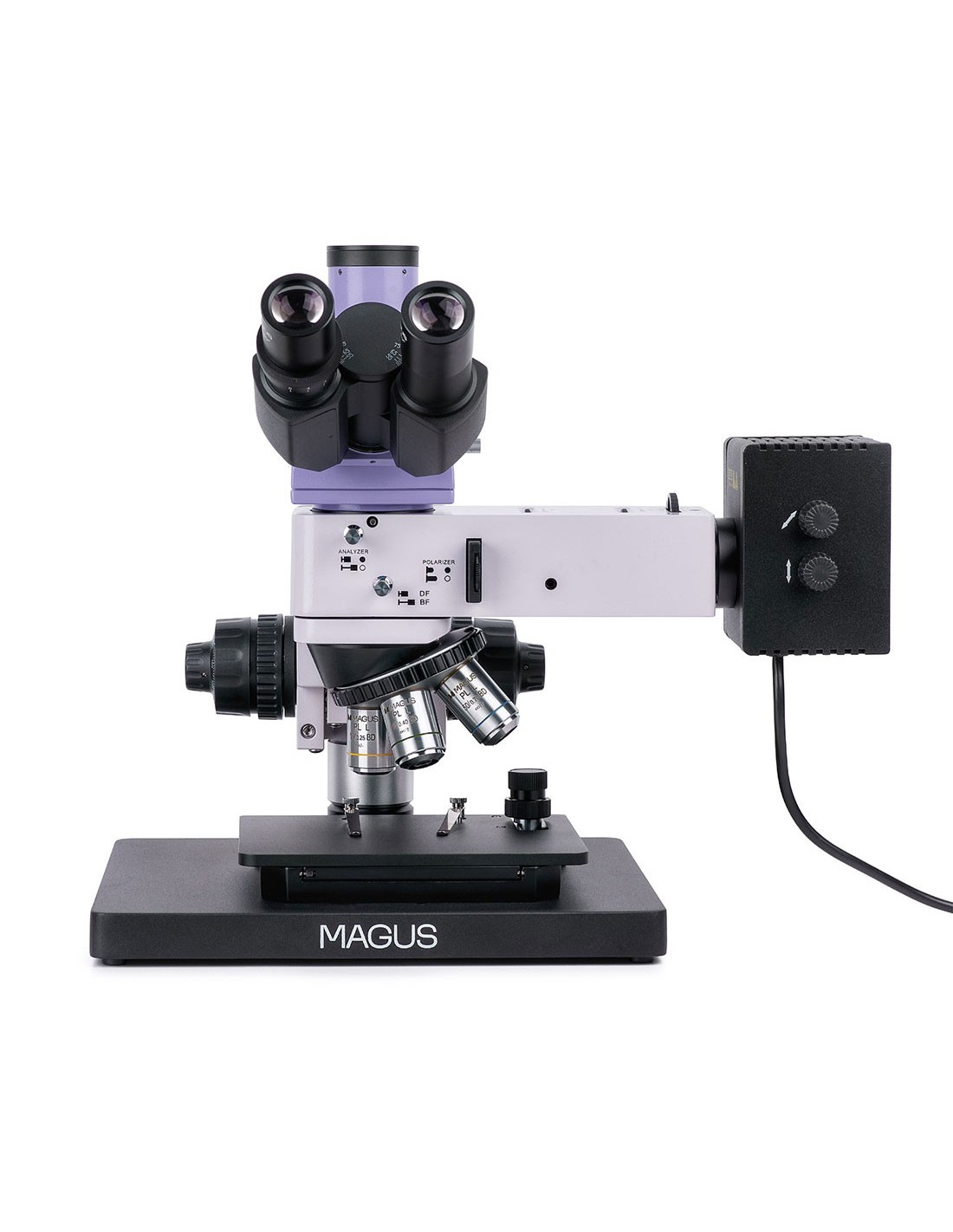

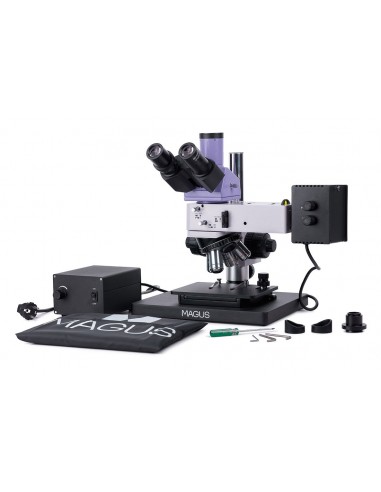

Microscopio metalográfico MAGUS Metal 630 BD para técnicas de microscopía de campo brillante, campo oscuro y polarización. La potente iluminación halógena produce una imagen de calidad con cualquier lente objetivo y método de microscopía. El microscopio está diseñado para el control de calidad y el estudio de la microestructura de materiales semiconductores, metales y objetos opacos. Se utiliza para realizar investigaciones en plantas de fabricación, laboratorios de centros de investigación y departamentos universitarios.
Óptica
El cabezal trinocular está equipado con un tubo trinocular en el que se monta la cámara digital (no incluida). Puede dirigir el haz de luz hacia el ocular o el tubo trinocular utilizando una perilla de selección de trayectoria de luz en la cámara/ocular. El cabezal trinocular está inclinado a 30° para facilitar la observación. El anillo de ajuste de dioptrías se coloca en el tubo óptico izquierdo.

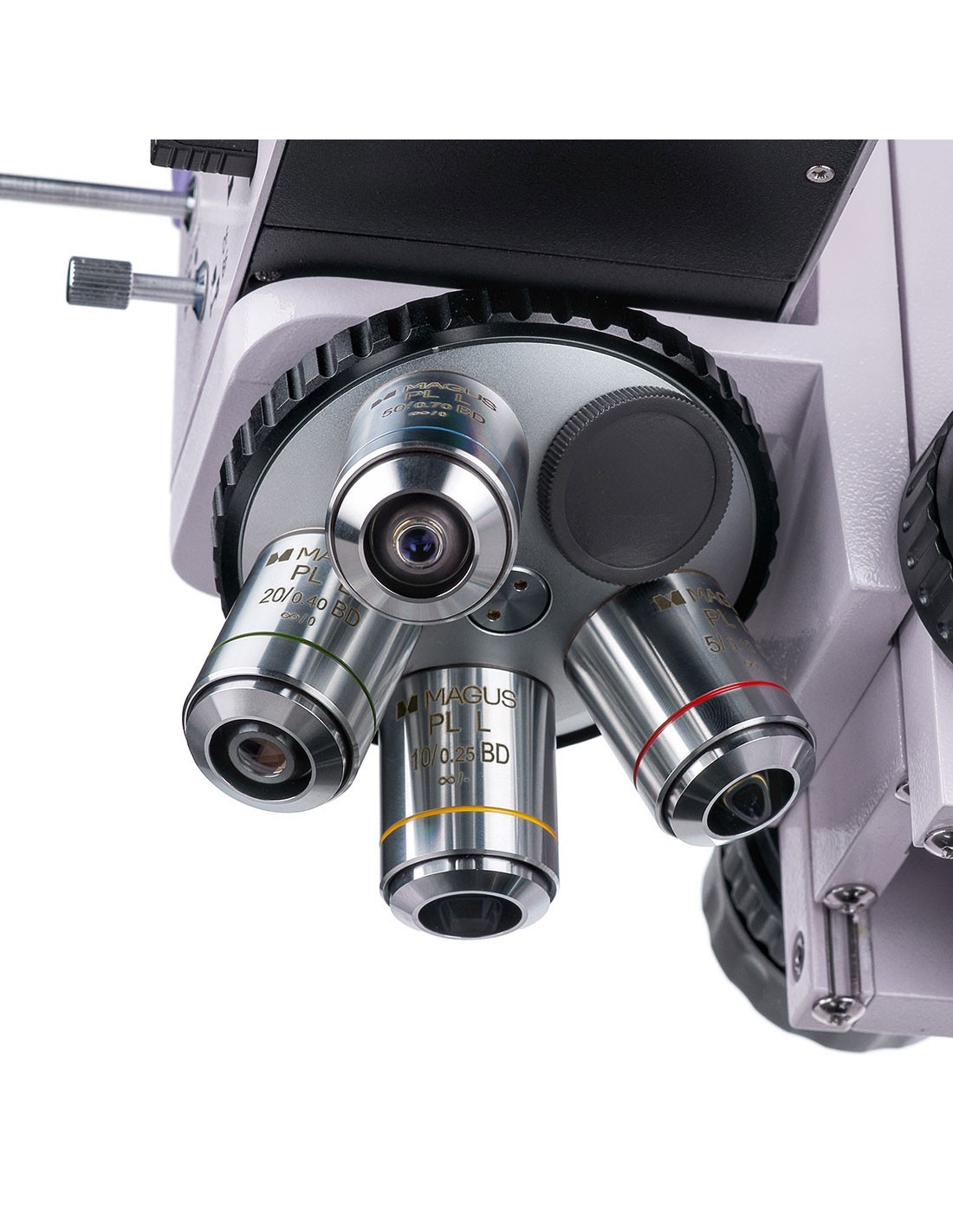

Una vez montadas las lentes incluidas en el kit en el revólver, estará disponible una ranura para una lente adicional. Todos los objetivos de base son planocromáticos, con una larga distancia de trabajo, adecuados para microscopía de campo brillante y oscuro.
Iluminación
Para observaciones en campo oscuro, el microscopio Dispone de una lámpara halógena de mayor potencia (50 W). Además, el sistema de iluminación de luz reflejada incluye: un conjunto de filtros, diafragmas de campo y apertura, un dispositivo de campo oscuro, un analizador integrado y un polarizador extraíble. Las aberturas y la fuente de luz se pueden centrar. Puede configurar el método de iluminación Köhler.

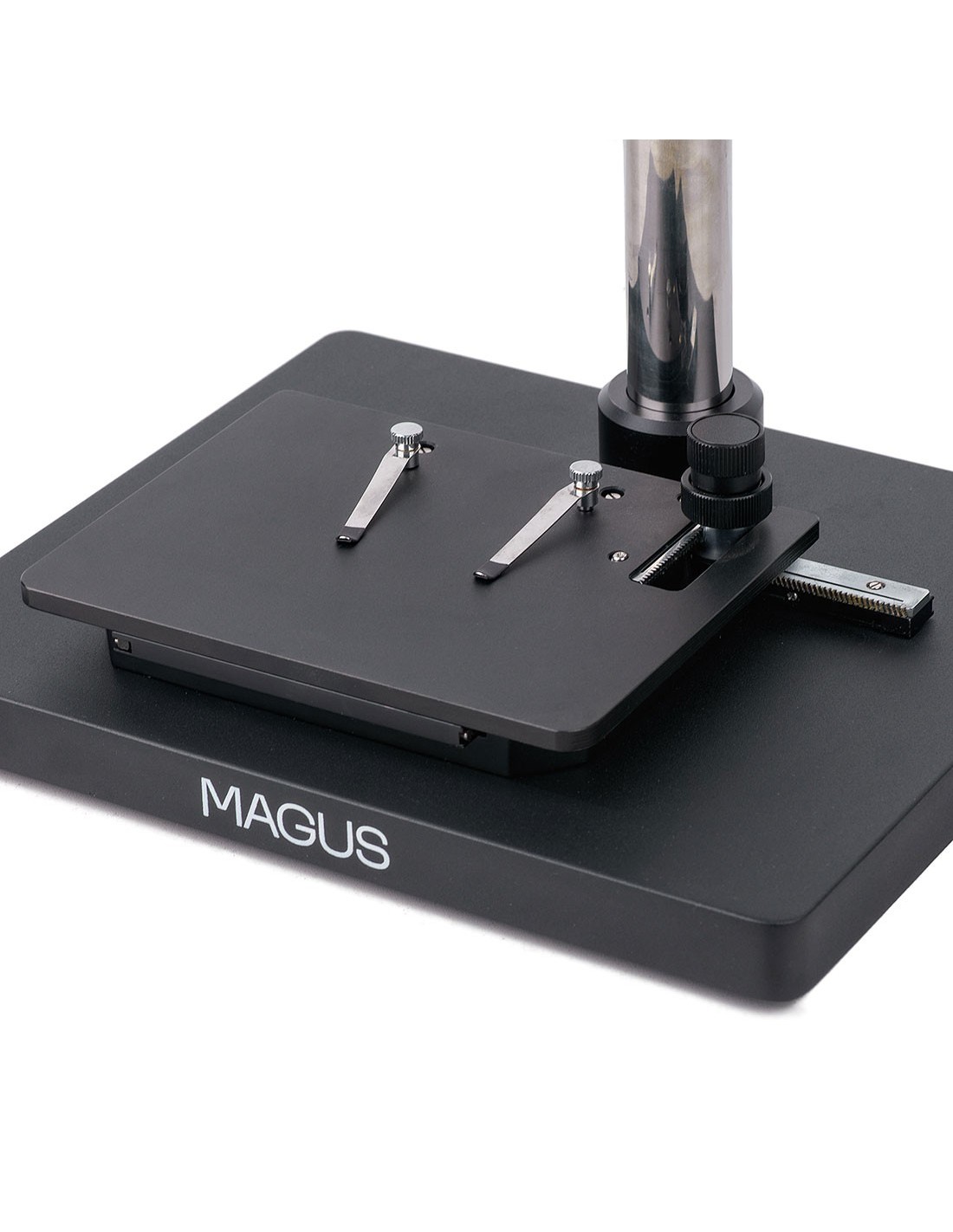

Plataforma y mecanismo de enfoque
El microscopio cuenta con un soporte y un mecanismo de enfoque de diseño interesante y la muestra analizada se puede de cualquier tamaño y altura. También se caracteriza por sus pequeñas dimensiones, que permiten colocar el microscopio en superficies con una altura máxima de 40 cm. Las perillas de enfoque grueso y fino son coaxiales y están ubicadas a ambos lados del cuerpo del microscopio. También puede ajustar el ajuste de tensión grueso.
Accesorios
Los accesorios adicionales del microscopio MAGUS Metal 630 BD se pueden pedir por separado. Estos incluyen oculares compatibles, objetivos con una larga distancia de trabajo para técnicas de campo brillante y oscuro, diapositivas de calibración y cámaras digitales.
Características clave:
- Adecuado para estudiar muestras opacas de cualquier altura y tamaño
- Cabezal trinocular con tubo trinocular para montar una cámara digital y divisor de haz 100:0 y 0:100
- Observaciones con luz reflejada usando luz brillante técnicas de microscopía de campo, campo oscuro y polarización
- La potencia de la fuente de luz halógena se ha aumentado a 50 W (adecuada para campo oscuro)
- Membranas de apertura y campo para iluminación Köhler y un conjunto de filtros de color, centrado de ambos diafragmas y fuente de luz.
- Soporte de diseño compacto para montar el microscopio en espacios reducidos
- Una amplia gama de accesorios opcionales ul>

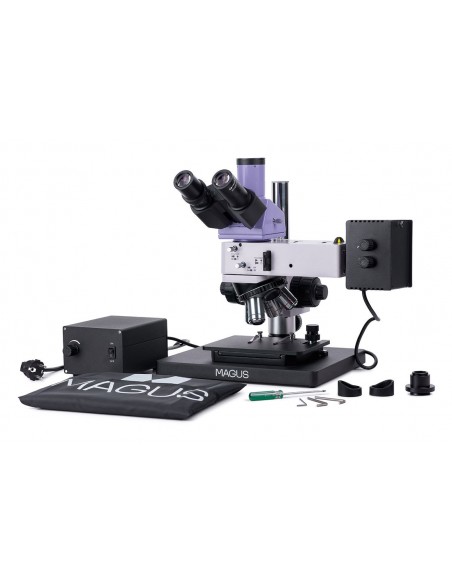

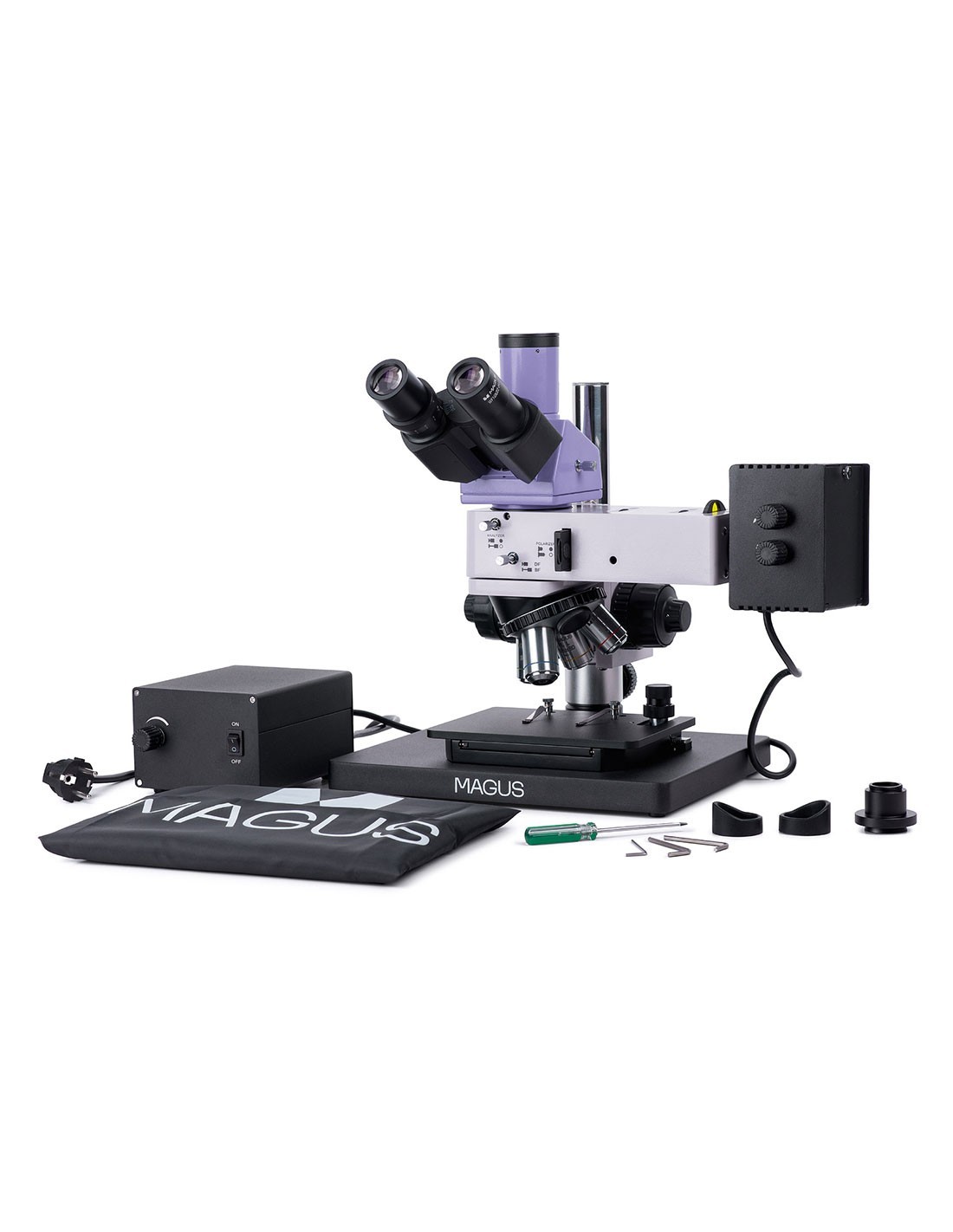

El paquete contiene:
- Soporte con mecanismo de enfoque, platina y revólver
- Iluminador para observaciones de luz reflejada con carcasa de bombilla
- Cabezal trinocular
- Objetivo planocromático infinito: PL L5x/0,12 BD WD 9,7 mm
- Objetivo plano acromático infinito: PL L10x/0,25 BD WD 9,3 mm
- Objetivo acromático plano infinito: PL L20x/0,40 BD WD 7,2 mm
- Objetivo infinito planocromático: PL L50х/0,70 BD WD 2,5 mm
- Ocular 10x/22 mm con alivio ocular largo (2 uds.)
- 1x adaptador de montaje en C
- Llave Allen
- Base con entrada de alimentación
- Cable de alimentación
- Cable de alimentación del iluminador de luz reflejada
- Cubierta antipolvo
- Manual de usuario y certificado de garantía
Disponible bajo pedido:
- Ocular de 10x/22 mm con escala graduada
- Ocular de 12,5x/14 mm (2 uds.)
- Ocular de 15x / 15 mm (2 uds.)
- Ocular 20x/12 mm (2 uds.)
- Ocular 25x/9 mm (2 uds.)
- Plano objetivo acromático al infinito: PL L40x/0,60 BD WD 3,0 mm
- Objetivo plano acromático al infinito: PL L60x/0,70 BD WD 1,9 mm
- Objetivo plano infinito acromático: PL L80x/0,80 BD WD 0,8 mm
- Objetivo acromático plano infinito: PL L100х/0,85 (seco) BD WD 0,4 mm
- Cámara digital
- Cristal de calibración ul>
| Marca | MAGUS |
| Garantía | 5 лет |
| EAN | 5905555018355 |
| Tamaño del paquete (largo x ancho x alto) | 39x37x73 cm |
| Peso de envío | 19,5 kg |
| Tipo | ligero/óptico, metalográfico |
| Cabeza | trinocular |
| Tubo vertical | Siedentopf |
| Ángulo de inclinación de la cabeza | 30° |
| Aumento, x | 50–500 base (*opcional: 50–1000/1250/1500/2000/2500) |
| Rango de aumento | 200x a 800x |
| Diámetro del tubo del ocular, mm | 30 |
| Oculares | 10х/22 mm, distancia ocular: 10 mm (*opcional: 10x/22 mm con escala graduada, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objetivos | planacromáticos al infinito: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/ 0,40 BD, PL L50x /0,70 BD; altura parafocal 45 mm (*opcional: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (seco)) |
| Normal revólver | para 5 objetivos |
| Distancia de trabajo, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Distancia interpupilar, mm | 48 — 75 |
| Etapa, mm | 185x140 |
| Rango de movimiento del escenario, mm | 35/30 |
| Características del escenario | Plato mecánico de dos ejes; Dimensiones de la base del microscopio: 300x240 mm |
| Ajuste de dioptrías del ocular, dioptrías | ±5 (en el cilindro izquierdo) |
| Iris | campo y apertura integrados |
| Enfoque | coaxial, grueso (con ajuste de voltaje de enfoque grueso) y fino enfoque (0,002 mm) |
| Halógeno |
| Ajuste de brillo |
| Ajuste de brillo |
| td> | sí |
| Fuente de alimentación | 220±22 V, 50 Hz, red CA |
| Tipo de fuente de luz | 12 V/50 W |
| Filtros ópticos | verde, azul, amarillo, esmerilado |
| Rango de temperatura de funcionamiento, °C | 5 — 35 |
| Elementos adicionales | analizador integrado y polarizador extraíble, dispositivo de campo oscuro |
| Nivel de usuario | usuarios expertos, profesionales |
| Nivel de dificultad de montaje e instalación | complicado |
| Aplicación | metalográfica |
| Posición de iluminación | superior |
| Método de búsqueda | campo claro, campo oscuro, luz polarizada |
| Set con estuche/estuche/bolso | funda antipolvo |
